AD9212

不推荐用于新设计

8路、10位、40 MSPS/65 MSPS、串行LVDS、1.8 V ADC

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 一个封装中集成8个模数转换器（ADC）
  • 功耗：每通道100 mW（65 MSPS）
  • 信噪比（SNR）：60.8 dB（至奈奎斯特频率）
  • 有效位数(ENOB)：9.8位
  • 无杂散动态范围(SFDR)：80 dBc（至Nyquist频率）
  • 出色的线性度：
    微分非线性（DNL）= ±0.3 LSB（典型值）
    积分非线性（INL）= ±0.4 LSB（典型值）
  • 串行LVDS（ANSI-644，默认）
  • 低功耗，减少信号选项（类似于IEEE 1596.3）
  • 数据时钟输出和帧时钟输出
  • 325 MHz全功率模拟带宽
  • 2 V p-p输入电压范围
  • 1.8 V电源供电
  • 欲了解更多信息，请参考数据手册
AD9212
8路、10位、40 MSPS/65 MSPS、串行LVDS、1.8 V ADC

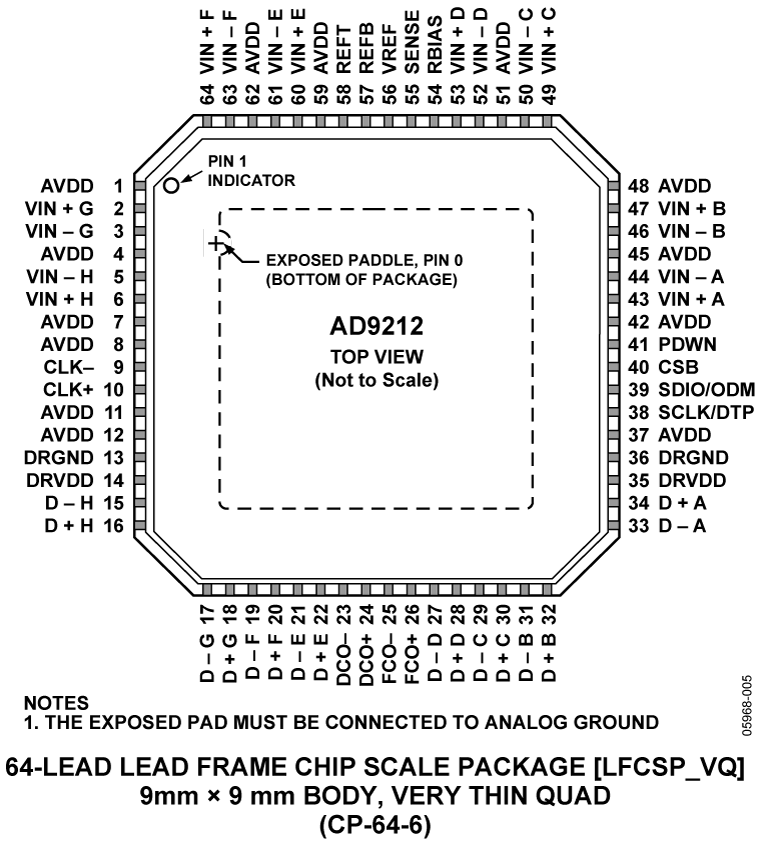

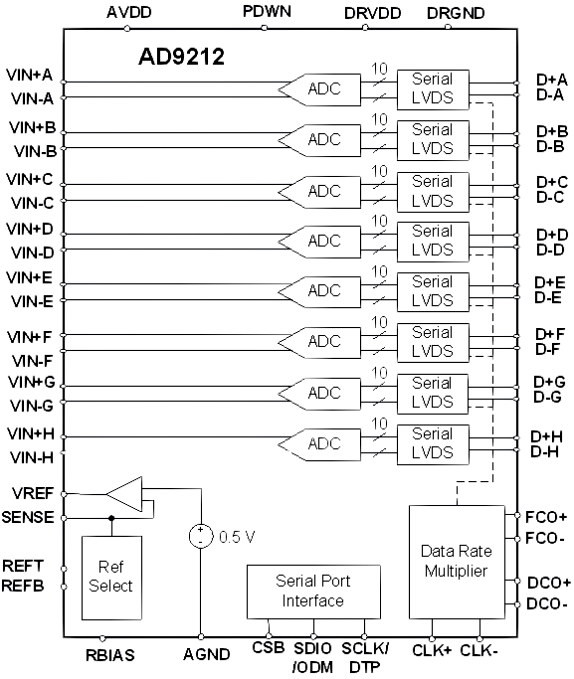

AD9212 Functional Block Diagram AD9212 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 13

技术文章 2

评估设计文件 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

AD9212 IBIS Models 1

Visual Analog

对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。

打开工具

评估套件

eval board
schematic 1
HSC-ADC-EVALCZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 64kB FIFO深度
  • 适用于单通道和多通道ADC
  • 与VisualAnalog®软件配合使用
  • 基于Virtex-4 FPGA
  • 可能需要适配器，才能与某些ADC评估板接口
  • 允许对SPI控制进行编程 每个通道的DDR编码速率高达644 MSPS SDR / 800MSPS
  • 每个通道的DDR编码速率

产品详情

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog®软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
HSC-ADC-EVALCZ
基于FPGA的数据采集套件
High_Speed_ADC_evalboard_05
EVAL-AD9212
AD9212 评估板
