AD9576

推荐新设计使用

双通道PLL、异步时钟发生器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 单通道、低相位噪声、完全集成的VCO/小数N分频PLL内核
    • VCO范围：2375 MHz至2725 MHz
    • 集成环路滤波器（需要单个外部电容）
    • 2路差分、XTAL或单端参考输入
    • 参考监控功能
    • 自动冗余XTAL切换
    • 最小瞬态、平滑切换
    • 典型RMS抖动
      • <0.3 ps（12 kHz至20 MHz，整数N分频转换）
      • <0.5 ps（12 kHz至20 MHz，小数N分频转换）
    • 输入频率
      • 8 kHz、1.544 MHz、2.048 MHz和10 MHz至325 MHz
    • 通过引脚短接实现预设频率转换(PPRx)
      • 采用25 MHz输入参考
        • 24.576 MHz、25 MHz、33.33 MHz、50 MHz、70.656 MHz、100 MHz、125 MHz、148.5 MHz、156.25 MHz、161.1328 MHz、312.5 MHz、322.2656 MHz、625 MHz或644.5313 MHz
      • 采用19.44 MHz输入参考
        • 50 MHz、100 MHz、125 MHz、156.25 MHz、161.1328 MHz或644.5313 MHz
      • 采用30.72 MHz输入参考
        • 25 MHz、50 MHz、100 MHz、125 MHz或156.25 MHz
  • 单通道、完全集成的通用型VCO/整数N分频PLL内核
    • VCO范围：750 MHz至825 MHz
    • 集成环路滤波器
    • 独立重复参考输入或采用小数N分频PLL有效参考输入工作
    • 输入频率：25 MHz
    • 通过引脚短接实现预设频率转换(PPRx)
      • 25 MHz、33.33 MHz、50 MHz、66.67 MHz、100 MHz、133.33 MHz、200 MHz或400 MHz
    • 多达3路基准时钟输出
  • 11对可配置差分输出
    • 输出驱动格式
      • 3路输出：HSTL、LVDS、HCSL、1.8 V CMOS、2.5 V/3.3 V CMOS
      • 8路输出：HSTL、LVDS或1.8 V CMOS
  • 2.5 V或3.3 V单电源供电
AD9576

双通道PLL、异步时钟发生器

AD9576 Functional Block Diagram AD9576 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD9576

AD9576评估板

立即购买 更多内容

特性和优点

  • 采用6V壁式适配器和板载LDO稳压器，电源连接简便
  • 8个交流耦合单端（差分信号通过巴伦重新组合）输出SMA连接器，实现HSTL或LVDS端接
  • 3个交流耦合差分输出SMA连接器，实现CMOS端接
  • 3个可配置参考输入，在单端至差分参考输入SMA连接器、25 MHz板载XTAL或25 MHz板载XO之间可选。
  • 引脚可编程的上电就绪可配置性
  • 状态LED
  • 通过USB接口连接PC
  • 基于Microsoft Windows的评估软件，具有简单的图形用户界面（通过ACE插入式模块）

产品详情

AD9576评估板是一款紧凑、易于使用的平台，可用来评估AD9576双通道、上电就绪时钟发生器的全部特性。
EVAL-AD9576
AD9576评估板

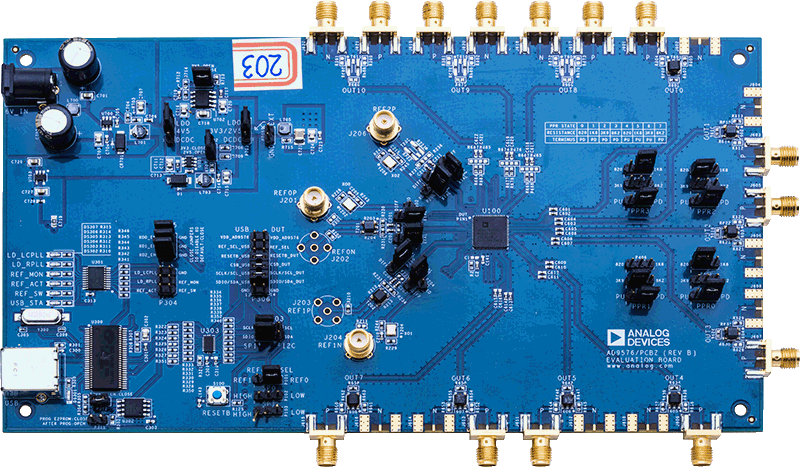

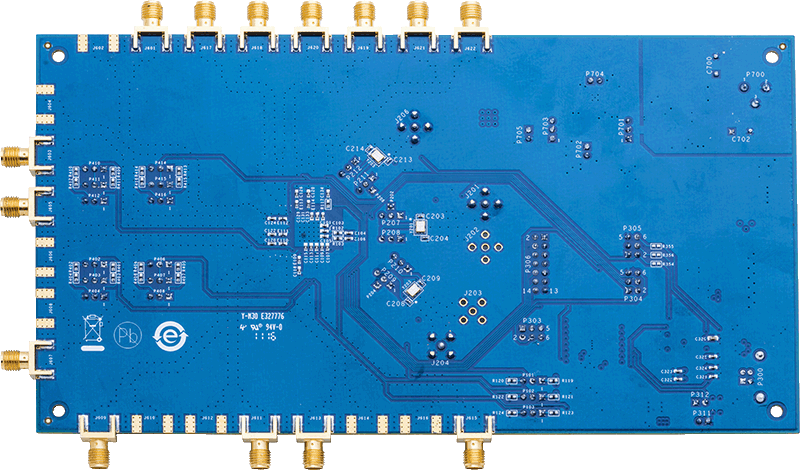

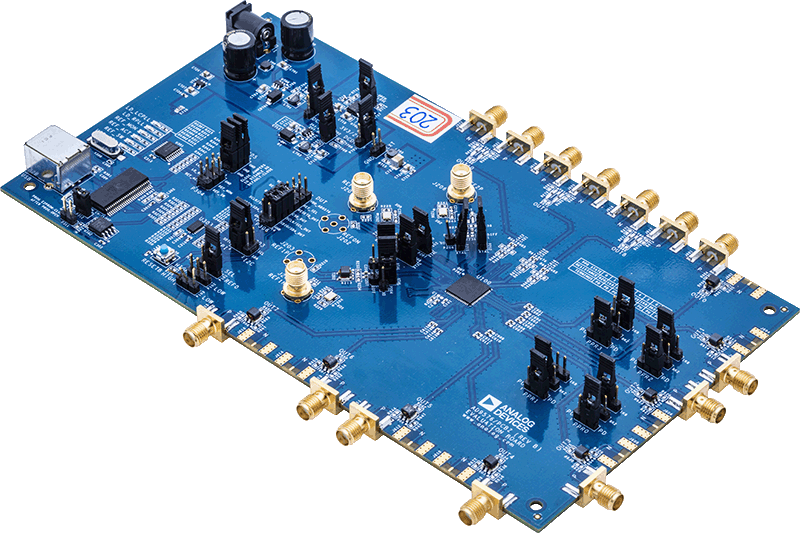

AD9576_PCBZ_ANGLE-web AD9576_PCBZ_BOTTOM-web AD9576_PCBZ_TOP-web
