ADA2200

过期

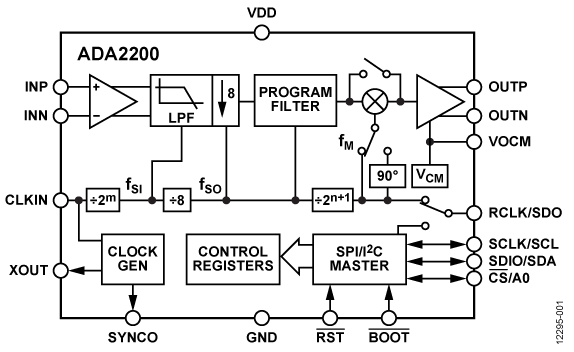

同步解调器和可配置模拟滤波器

数据手册 (Rev. 0)

Viewing:

产品详情

解调信号输入带宽至30 kHz
可编程滤波器实现可变带宽
滤波器跟踪输入时钟频率
可编程参考时钟频率
灵活的系统接口
单端/差分信号输入和输出
轨到轨输出可直接驱动模数转换器(ADC)
相位检测灵敏度：9.3m°θREL rms
可采用三线式或四线式串行端口接口(SPI)配置，或从I²C EEPROM实现无缝引导
极低功耗
395μA (f_CLKIN = 500kHz)
单电源： +2.7V至+3.6V
额定温度范围： -40°C至+85°C
16引脚TSSOP封装

参考资料

数据手册 1

ADA2200: Synchronous Demodulator and Configurable Analog Filter Data Sheet (Rev.0) 08/01/2014

用户手册 2

UG-787: Software Programmable Evaluation Board for the ADA2200 Synchronous Demodulator 12/07/2014

UG-702:Evaluation Board for the ADA2200 Synchronous Demodulator 12/09/2014

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

ADA2200 SPICE Macro Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

ADA2200 评估板

立即购买更多内容

产品详情

ADA2200-EVALZ是两个评估板中较简单的一款评估板。它有利于标准测试设备的信号连接。该器件可通过片上EEPROM重新配置。 ADA2200SDP-EVALZ增加了额外的片上输入和输出信号调理电路。它还增加了SDP板接口。这样可使用PC内置的ACE软件通过SPI端口访问ADA2200配置寄存器。

用户指南UG-702介绍ADA2200-EVALZ评估板。用户指南UG-787介绍ADA2200SDP-EVALZ评估板。

ADA2200数据手册可在网站上下载，使用评估板时，应同时参阅该用户指南。

ADA2200数据手册可在网站上下载，使用评估板时，应同时参阅(UG-702)用户指南。
