ADA4961
ADA4961
推荐新设计使用
低失真3.2 GHz RF DGA
Viewing:
产品详情
- 高速
- −3 dB带宽:3.2 GHz
- -1 dB带宽:1.8 GHz
- 压摆率:12,000 V/μs
- 数字可调增益
- 电压增益:-6 dB至+15 dB
- 功率增益:-3 dB至18 dB
- 5位并行或SPI总线增益控制,具有快速启动功能
- MD3/HD3失真,最大增益,5 V,高性能(HP)模式
- IMD3/HD3(1 GHz时):−90 dBc/−83 dBc
- IMD3/HD3(1.5 GHz时):-85 dBc/-75 dBc
- IMD3/HD3(2 GHz时):−70 dBc/−70 dBc
- 低噪声
- 折合到输出端的噪声密度(RTO):−154 dBm/Hz
- 噪声系数:5.5 dB(AV = 15 dB,1 GHz)
- 差分阻抗:100 Ω输入、50 Ω输出
- 低功耗工作模式,关断控制
- 3.3 V或5 V单电源供电

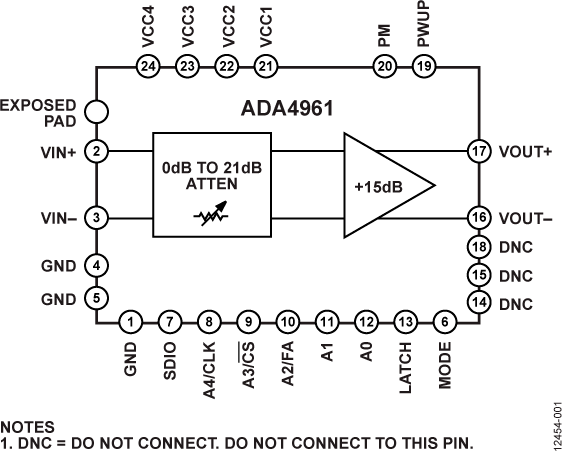

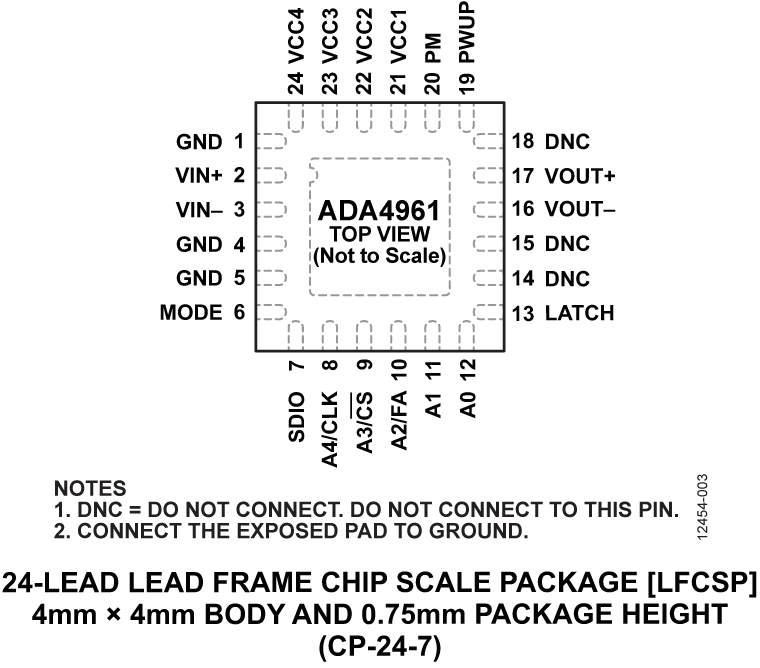

- 采用24引脚、4 mm × 4 mm LFCSP封装
ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA),针对重负载驱动(≥2.0 GHz)进行了优化。 它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。 该RF性能使GHz级转换器可实现最佳性能,而且不像通常的GaAs放大器,它对驱动放大器或总功耗的限制极小。 该器件可轻松驱动10位至16位HS转换器。
针对许多接收器应用,可以简化或无需使用抗混叠滤波器(AAF)设计。
ADA4961内部差分输入阻抗为100 Ω,差分动态输出阻抗为50 Ω,无需使用外部端接电阻。 数字调整能力具有1 dB分辨率,因而可在21 dB输入电平范围内优化信噪比(SNR)。
ADA4961在最高达2 GHz频率时,具有高宽带、低失真性能。 这些特性以及宽增益调节和相对较低的功耗,使其成为许多高速应用的优选放大器,这包括极高频下动态范围至关重要的IF、RF和宽带应用。
ADA4961不仅非常适合驱动模数转换器(ADC),也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。 它采用4mm × 4mm、24引脚LFCSP封装,工作温度范围是−40°C至+85°C。
应用
- 用于10位到14位GSPS转换器的ADC驱动器
- 射频/中频增益模块
- 线路驱动器
- 仪器仪表
- 卫星通信
- 数据采集
- 军用系统
