ADF4113HV

推荐新设计使用

高压电荷泵、PLL频率合成器

数据手册 (Rev. B) 产品选型表

产品模型: 6

Viewing:

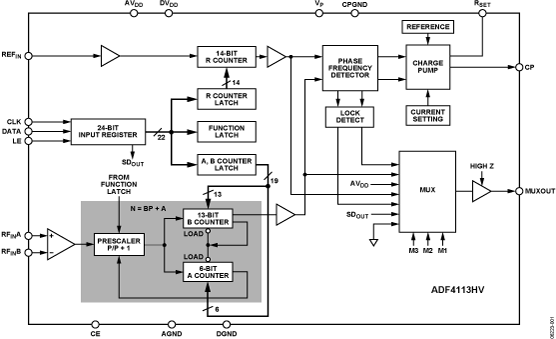

产品详情

高压电荷泵(15 V)
2.7 V至5.5 V电源供电
与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106和ADF4002频率合成器引脚兼容
工作频率范围：200 MHz至4.0 GHz

两种可选电荷泵电流
数字锁定检测
掉电模式
利用ADIsimPLL™可实现环路滤波器设计

参考资料

常见问题 1

FAQ 10/25/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

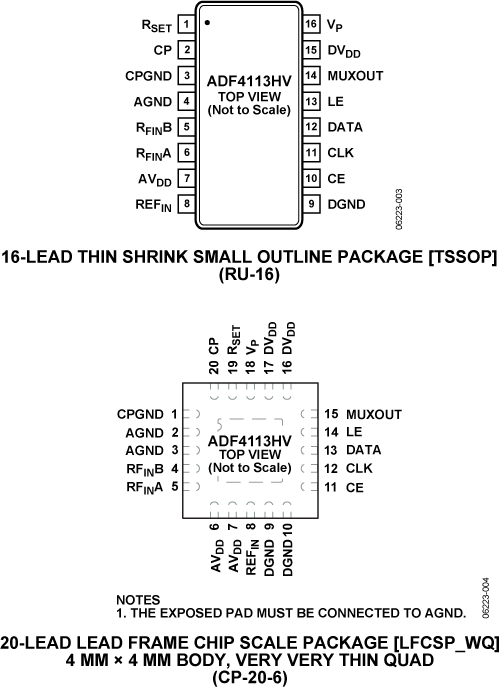

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF4113HVBCPZ	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4113HVBCPZ-RL	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4113HVBCPZ-RL7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4113HVBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4113HVBRUZ-RL	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4113HVBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

3月 23, 2012 - 11_0104 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN11_0104_Form Material_Report Qualification Report Summary Detailed Change Description Detailed Change Description Package Outline Drawing
ADF4113HVBCPZ	量产
ADF4113HVBCPZ-RL	过期
ADF4113HVBCPZ-RL7	量产
10月 28, 2009 - 08_0008 Qualification of 8" 0.6um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland.
		Material_Report PCN08_0008_Form
ADF4113HVBCPZ	量产
ADF4113HVBCPZ-RL	过期
ADF4113HVBCPZ-RL7	量产
ADF4113HVBRUZ	量产
ADF4113HVBRUZ-RL	量产
ADF4113HVBRUZ-RL7	量产
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
ADF4113HVBCPZ-RL	过期
ADF4113HVBCPZ-RL7	量产
4月 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
ADF4113HVBRUZ	量产
ADF4113HVBRUZ-RL	量产
ADF4113HVBRUZ-RL7	量产
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
ADF4113HVBRUZ	量产
ADF4113HVBRUZ-RL	量产
ADF4113HVBRUZ-RL7	量产
1月 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
		PDN14_0014_Form Material_Report
ADF4113HVBCPZ-RL	过期	PDN14_0014_Form Material_Report

这是最新版本的数据手册
