ADF4153A

推荐新设计使用

小数N分频频率合成器

数据手册 (Rev. A)

产品模型: 4

Viewing:

产品详情

RF带宽达4 GHz
2.7 V至3.3 V电源供电
独立的电荷泵电源V_P 可提供扩展的调谐电压
可编程小数模数
可编程电荷泵电流

三线式串行接口
模拟和数字锁定检测
省电模式
与ADF4106/ADF4110/ADF4111/ADF4112/ADF4113和ADF4153引脚兼容
稳定的RF输出相位
利用ADIsimPLL可实现环路滤波器设计

参考资料

数据手册 1

ADF4153A: Fractional-N Frequency Synthesizer Data Sheet (Rev.A) 10/23/2012

用户手册 1

UG-485: Evaluation Board for the ADF4153A Fractional-N PLL Frequency Synthesizer 12/14/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

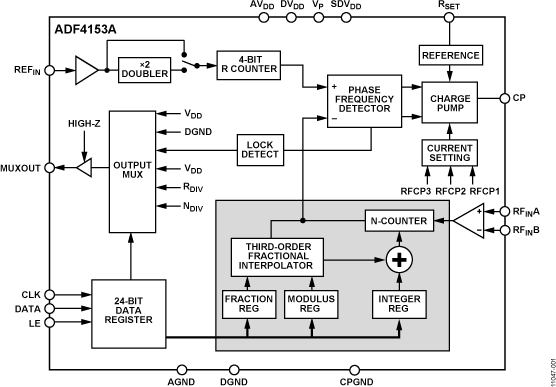

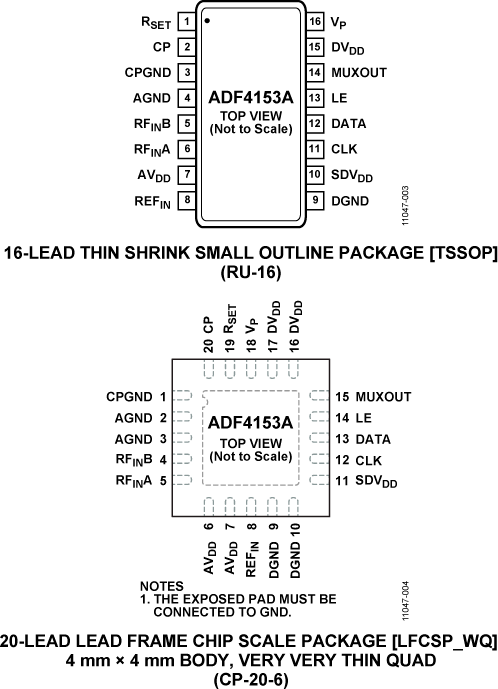

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF4153ABCPZ	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4153ABCPZ-RL7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4153ABRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4153ABRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 5, 2022 - 21_0271 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
		PCN21_0271_Form Material_Report Detailed Change Description Qualification Results Summary
ADF4153ABCPZ	量产
ADF4153ABCPZ-RL7	量产
10月 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
		PCN16_0036_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Test Correlation Report
ADF4153ABCPZ	量产
ADF4153ABCPZ-RL7	量产
8月 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
		PCN13_0230_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADF4153ABCPZ	量产
ADF4153ABCPZ-RL7	量产

这是最新版本的数据手册

软件资源

ADF4153参考代码

更多内容

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
I/Q调制器和解调器 2
ADL5375	量产	400 MHz 至6 GHz 宽带正交调制器
ADL5380	推荐新设计使用	400 MHz 至6000 MHz 正交解调器
Linear Regulators 3
ADP151	量产	超低噪声 200 mA CMOS 线性稳压器
ADP150	量产	超低噪声、150 mA CMOS线性调节器

ADP3334	不推荐用于新设计	高精度、低IQ、500 MA ANYCAP®可调低压差稳压器
RF混频器 2
ADL5801	推荐新设计使用	高IP3、10 MHz 至6 GHz 有源混频器
ADL5802	推荐新设计使用	双通道、高IP3、100 MHz ～ 6 GHz有源混频器
分频器、乘法器与检波器 1
ADF5001	量产	4GHz 至18GHz _4分频预分频器
开关稳压器 1
ADP1613	量产	650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A
运算放大器 1
OP184	量产	单电源、轨到轨输入/输出运算放大器

工具及仿真模型

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

ADF4153A 评估板

立即购买更多内容

产品详情

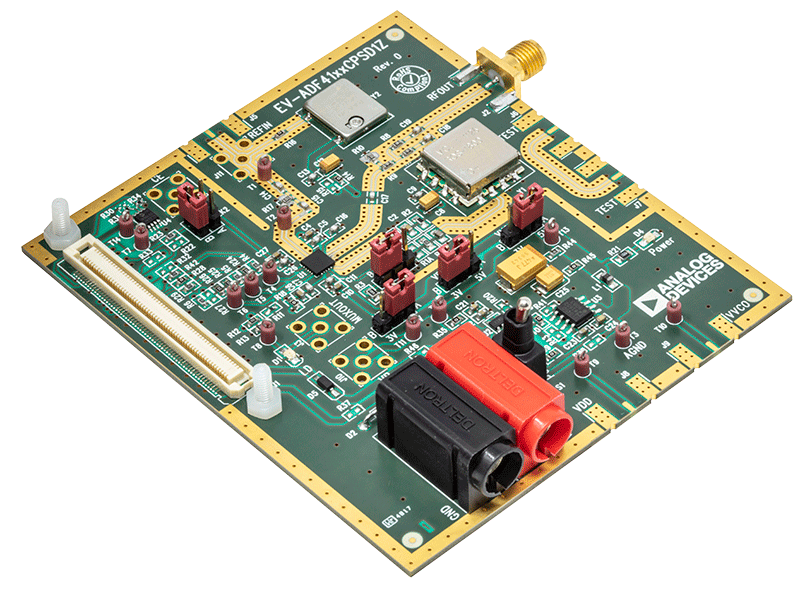

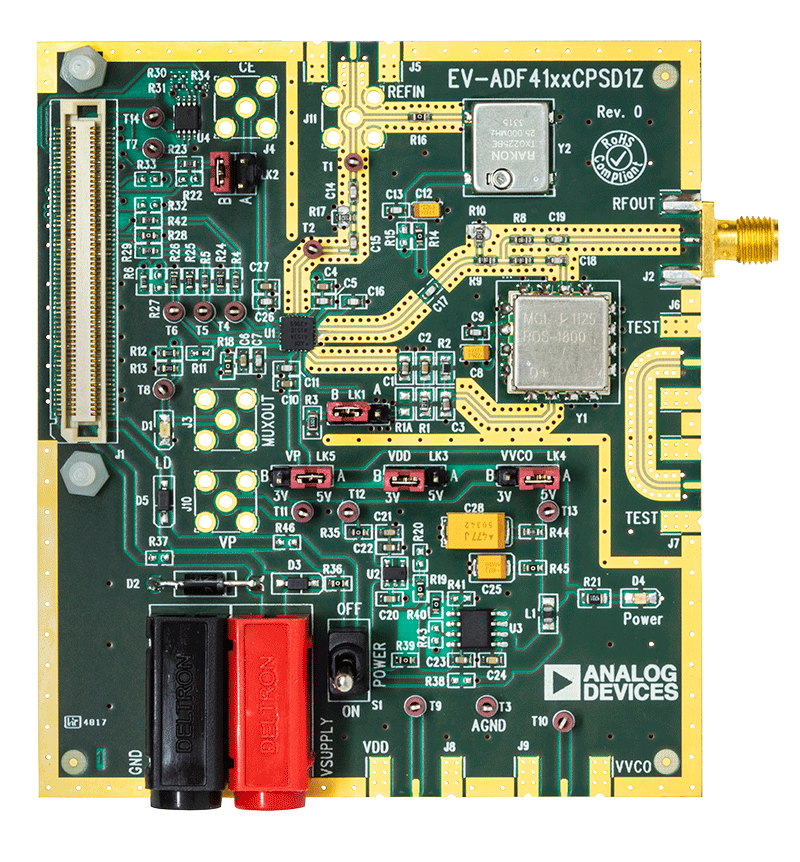

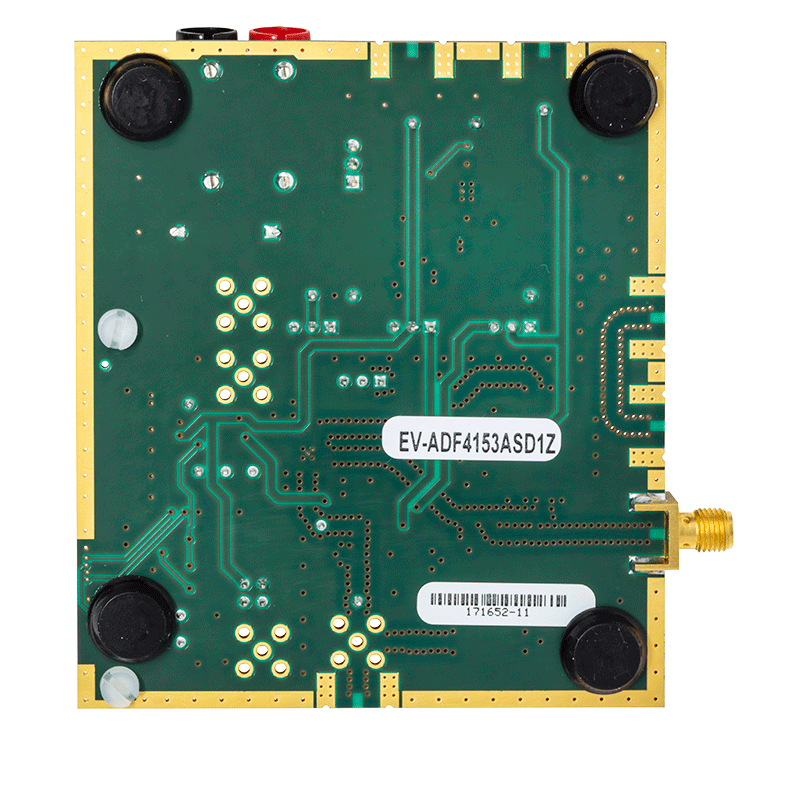

ADF4153A评估板旨在帮助用户评估支持锁相环(PLL)的频率合成器ADF4153A的性能。该评估板包含ADF4153A频率合成器、用于RF输出信号的边缘安装型SMA连接器、电源连接器、具有25 MHz频率的温度补偿参考振荡器(TCXO)和SDP连接器。片上还集成了环路滤波器(50 kHz)和VCO (Mini-Circuits ROS-1800+)。

该评估板需使用SDP控制器板以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

资料

UG-476: PLL Software Installation Guide
2018/12/21

UG-476: PLL Software Installation Guide
2015/8/10

UG-485: Evaluation Board for the ADF4153A Fractional-N PLL Frequency Synthesizer
2012/12/14

ADF4153A Design Files
2020/11/6

软件

Fractional-N 软件
