ADL5801
推荐新设计使用高IP3、10 MHz 至6 GHz 有源混频器
- 产品模型
- 1
产品详情
- 宽带通道上/下变频器
- 功率转换增益：1.5 dB
- 宽带RF、本振和IF端口
- 边带噪声指数：10 dB
- 出色的阻塞单边带噪声指数
- 输入IP3：27 dBm
- 输入P1dB：12 dBm
- 本振驱动：0 dBm(典型值)
- RF输出端的本振泄漏：-40 dBm
- 单电源供电：5 V @ 80 mA
- 可调偏置，适合低功耗工作
- 4 mm × 4 mm，24引脚裸露焊盘LFCSP封装

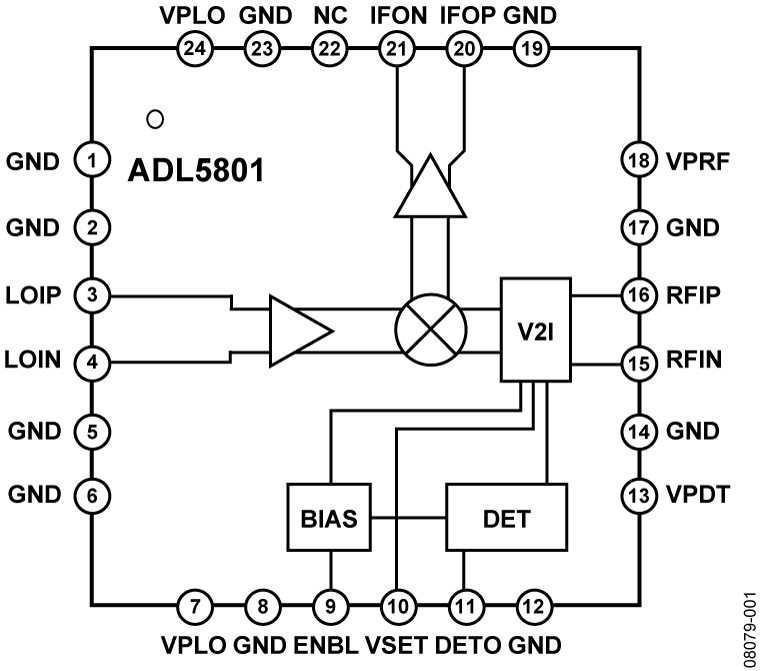

ADL5801利用一个高线性度双平衡有源混频器内核以及集成的本振缓冲放大器来提供10 MHz至6 GHz的高动态范围频率转换。专有的线性化架构使混频器能在高输入电平下提供增强的IP3性能。偏置调整特性可通过单一控制引脚实现输入线性度、单边带噪声指数，以及直流电流的较优化。在手机应用中，带内阻塞信号可能会导致动态性能下降，ADL5801的高输入线性度使其能够满足这一应用的严苛要求。自适应偏置功能使得该款器件能够在出现强阻塞信号时实现高IP3性能。当强干扰不再出现时，ADL5801会自动偏置以实现低噪声指数和低功耗。
平衡的有源混频器可提供出色的本振至射频与本振至中频泄漏，其典型值优于-40 dBm。IF的输出内部连接至200Ω的源阻抗，当负载为200Ω时，电压转换增益为7.5 dB(典型值)。开集IF输出的宽频率范围使得ADL5801适合用作各种传输应用中的上变频器。
应用参考资料
数据手册 1
技术文章 1
评估设计文件 1
视频 3
参考电路 3
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5801ACPZ-R7 | 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
5月 5, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
| ADL5801ACPZ-R7 | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| PLL Synthesizers 13 | ||
| ADF4106 | 量产 |
6 GHz整数N分频PLL |
| ADF4156 | 量产 | 6.2 GHz 小数N分频频率合成器 |
| ADF4360-0 | 量产 | 集成式整数N分频合成器/VCO输出频率范围为2400 MHz至2725 MHz |
| ADF4360-1 | 量产 | 集成式整数N分频频率合成器和VCO，输出频率为2050至2450 MHz |
| ADF4360-2 | 量产 | 集成式整数N分频频率合成器和VCO - 输出频率1850至2170 |
| ADF4360-3 | 量产 | 集成式整数N分频频率合成器和VCO - 输出频率1600至1950 |
| ADF4360-4 | 量产 | 集成式整数N分频频率合成器和VCO，输出频率为1450至1750 MHz |
| ADF4360-5 | 量产 | 集成式整数N分频频率合成器和VCO - 输出频率1200至1400 |
| ADF4360-6 | 量产 | 集成式整数N分频频率合成器和VCO，输出频率为1050至1250 MHz |
| ADF4360-7 | 量产 |
集成式频率合成器和VCO |
| ADF4360-8 | 量产 | 集成式整数N分频频率合成器和VCO，输出频率为65至400 MHz |
| ADF4360-9 | 量产 | 集成VCO的时钟发生器PLL |
| ADF4350 | 量产 | 集成VCO的宽带频率合成器 |
| RF VGAs 4 | ||
| AD8351 | 量产 | 低失真RF/IF差分放大器 |
| AD8370 | 量产 | 750 MHz 数字控制式可变增益放大器 |
| AD8375 | 量产 | 超低失真IF VGA |
| ADL5336 | 过期 | 集成可编程RMS检波器的可级联IF VGA |
| 差分放大器和 ADC 驱动器 2 | ||
| AD8352 | 推荐新设计使用 | 2 GHz超低失真差分射频/中频放大器 |
| ADL5561 | 推荐新设计使用 | 2.9 GHz超低失真射频/中频差分放大器 |
