ADF4401A

推荐新设计使用

转换环路、PLL、VCO 模块

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • RF 输出频率范围：62.5 MHz 至 8000 MHz
  • 8 GHz 输出时，RMS 抖动为 9 fs
  • 6 GHz RF 输出时，输出功率为 17 dBm IF
  • 90 dBc LO_IN 至 RF 输出
  • 90 dBc 无杂散动态范围
  • 低相位噪声、压控振荡器
  • 可编程的 1、2、4、8、16、32 或 64 分频输出
  • 3.3 V 模拟、数字和混频器电源
  • 5 V 放大器和 VCO 电源
  • RF 输出静音功能
  • 18.00 mm × 18.00 mm、80 端子 LGA_CAV
  • 在ADIsimPLL 设计工具中提供支持
ADF4401A
转换环路、PLL、VCO 模块

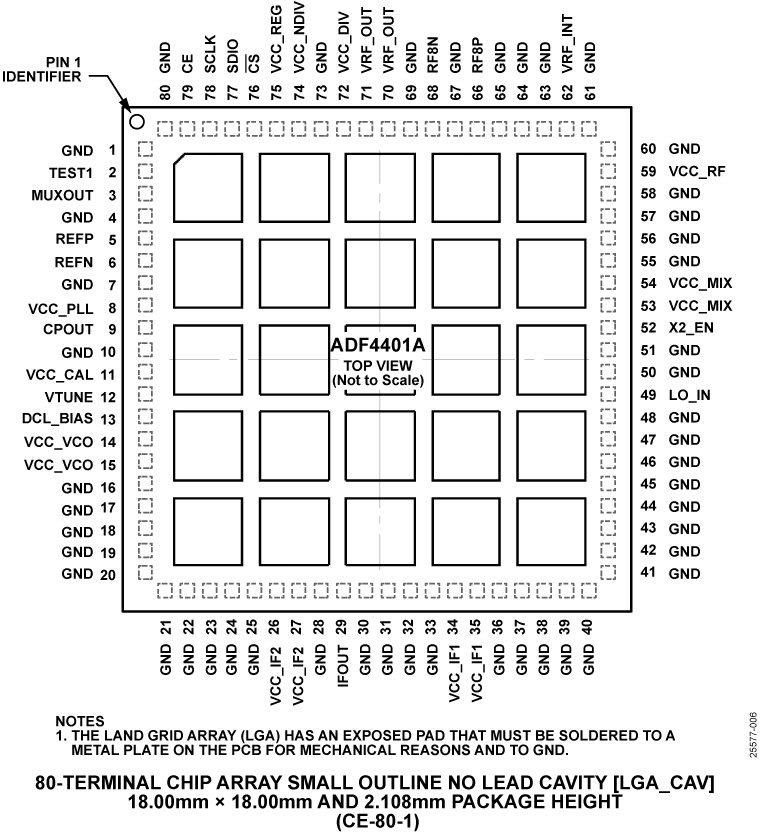

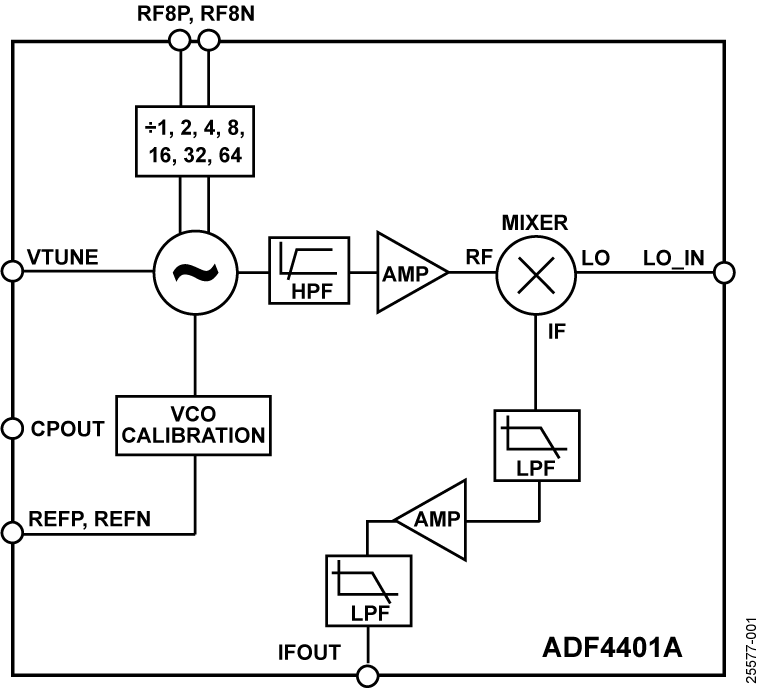

ADF4401A Functional Block Diagram ADF4401A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
Phase-Locked Loop (PLL) Synthesizers 1
HMC3716
量产

HBT数字鉴频鉴相器10 - 1300 MHz
模拟开关与多路复用器 2
ADG1608
量产 4.5 Ω RON、8通道、±5 V/+12 V/+5 V/+3.3 V多路复用器
ADG1609
量产 4.5 Ω RON、4通道、±5 V/+12 V/+5 V/+3.3 V多路复用器
运算放大器 1
LT6200
量产 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4401A

评估 ADF4401A 转换环路、PLL、VCO 模块

立即购买 更多内容

特性和优点

  • 评估板，包括带有集成 VCO 的 ADF4401A SiP、环路滤波器（5 MHz）、相频检波器、USB 接口和稳压器
  • 用于控制 SiP 功能的 PC 软件
  • 由外部 6 V 电源供电

产品详情

EV-ADF4401ASD2Z 评估了针对偏移锁相环 (PLL) 进行系统级封装 (SiP) 的 ADF4401A 的性能。图 1 显示了评估板照片。EV-ADF4401ASD2Z 包含集成的 ADF4401A SiP、相频检波器 (PFD)、有源环路滤波器、电源连接器和超小型 A 型 (SMA) 连接器。

EV-ADF4401ASD2Z 需要 EVAL-SDP-CS1Z (SDP-S) 系统演示平台 (SDP)，该平台允许对 EV-ADF4401ASD2Z 进行软件编程。

有关 ADF4401A 的完整详细信息，请参阅 ADF4401A 数据手册。在使用 EV-ADF4401ASD2Z 时，必须同时参阅该数据手册和本用户指南。
EVAL-ADF4401A
评估 ADF4401A 转换环路、PLL、VCO 模块

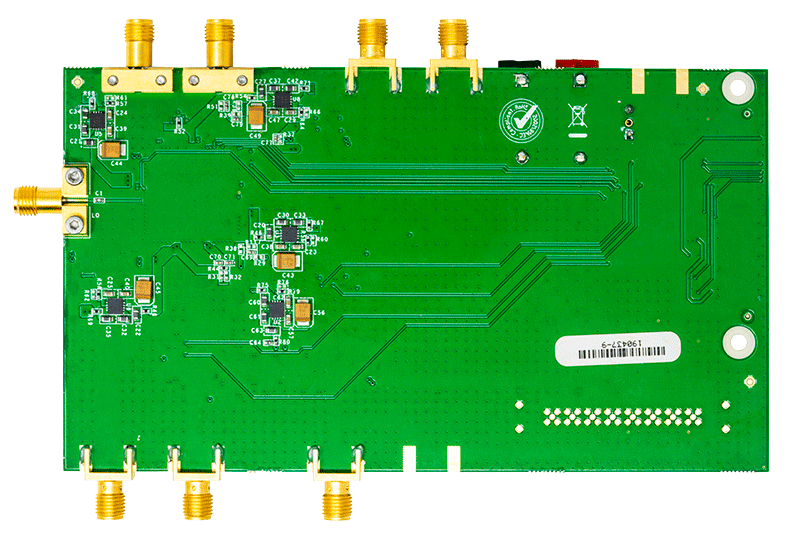

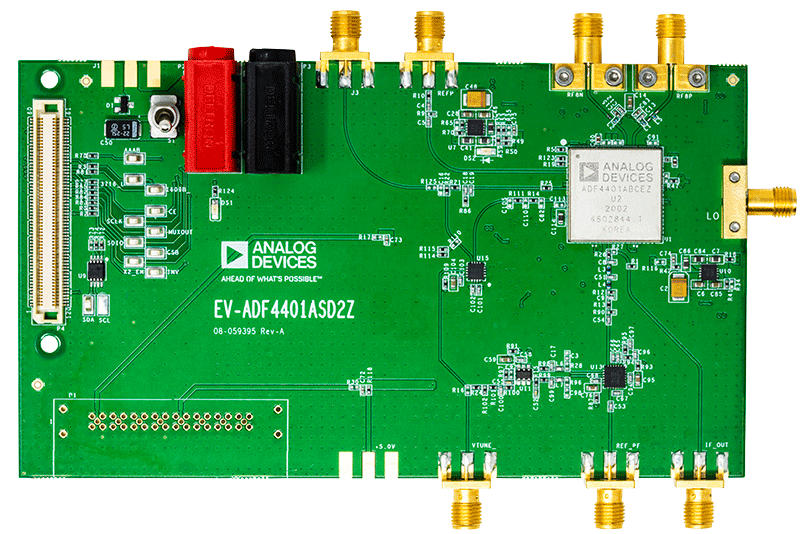

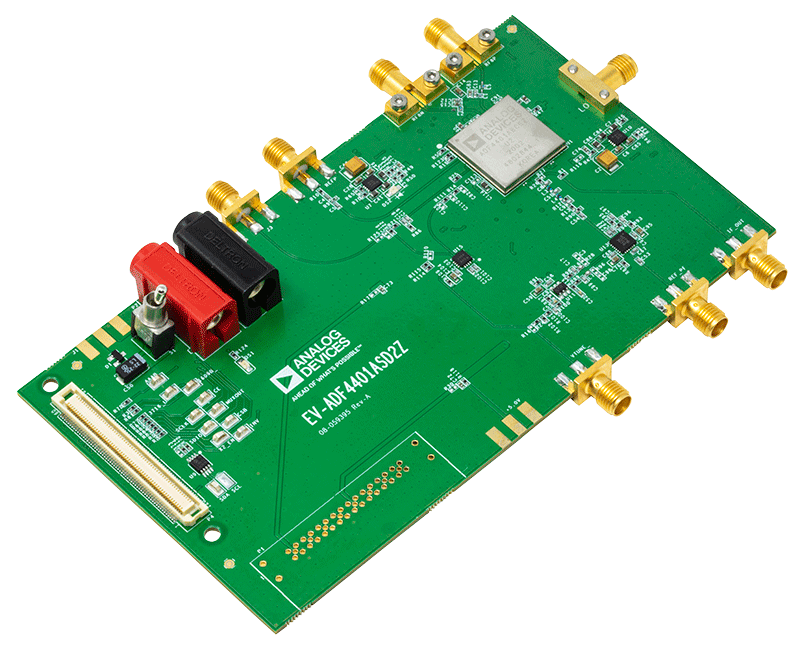

ADF4401A Evaluation Board - Top ADMV4401A Evaluation Board - Bottom ADF4401A Evaluation Board
