ADGS2414D

推荐新设计使用

0.56 Ω 导通电阻高密度八路 SPST 开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 0.56 Ω 导通电阻（典型值）
  • 高达 768 mA 的高持续电流
  • 在信号范围内平坦 RON，0.004 Ω
  • 1 kHz 时的 THD 为 -122 dB
  • 通过数字信号和电源引脚路由
  • 集成无源元件
  • SPI 接口提供错误检测功能
  • 享受保证的先断后合切换，允许使用开关的外部接线提供多路复用器配置
  • 完全适合 ±15 V 和 +12 V 的工作电压
  • 与 2.7 V ≤ VL ≤ 3.3 V 的 1.8 V 逻辑兼容性（不包括对 1.8 V 套件的 SPI 回读）
  • 4 mm × 5 mm、30 端子 LGA
ADGS2414D
0.56 Ω 导通电阻高密度八路 SPST 开关
ADGS2414D Functional Block Diagram ADGS2414D Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADGS1414D
推荐新设计使用 SPI, 1.5 Ω RON, ±15 V/±5 V/+12 V, 高密度八路单刀单掷开关
ADGS6414D
0.56Ω On Resistance High Density Octal SPST Switch
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGS2414D

评估 ADGS2414D 0.56 Ω 导通电阻高密度八路 SPST 开关

立即购买 更多内容

特性和优点

  • SPI 提供错误检测功能
    • 包括 CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测
  • 模拟电源电压
    • 双电源：±4.5 V 至 ±16.5 V
    • 单电源：5 V 至 20 V
  • PC 控制配合评估软件一起使用
  • EVAL-SDP-CB1Z (SDP-B) 系统演示平台

产品详情

EV-ADGS2414DSDZ 是 ADGS2414D. 的评估板。ADGS2414D 是一款由串行外设接口 (SPI) 控制的 iCMOS、八路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。ADGS2414D 还支持突发模式，这缩短 SPI 命令之间的时间间隔。

EV-ADGS2414DSDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z (SDP-B) 系统岩石平台 (SPD) 控制。ADGS2414D 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。三个螺丝端子为套件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP-B 提供。用户可在 Analog Devices, Inc. 网站上订购 EVAL-SDP-CB1Z 控制器板（SDP-B）。

有关 ADGS2414D, 的完整详细信息，请参阅 ADGS2414D 数据手册，在使用 EV-ADGS2414DSDZ 时，必须同时参阅该数据手册和本用户指南。
EVAL-ADGS2414D
评估 ADGS2414D 0.56 Ω 导通电阻高密度八路 SPST 开关

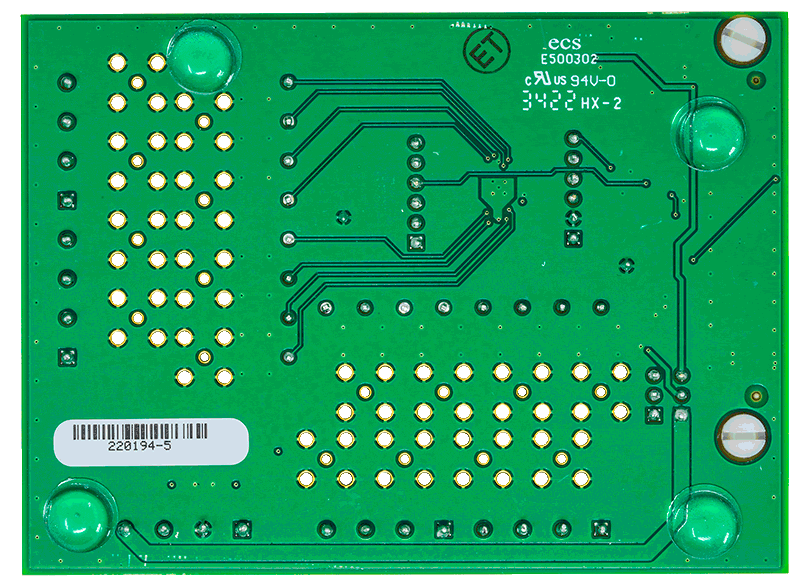

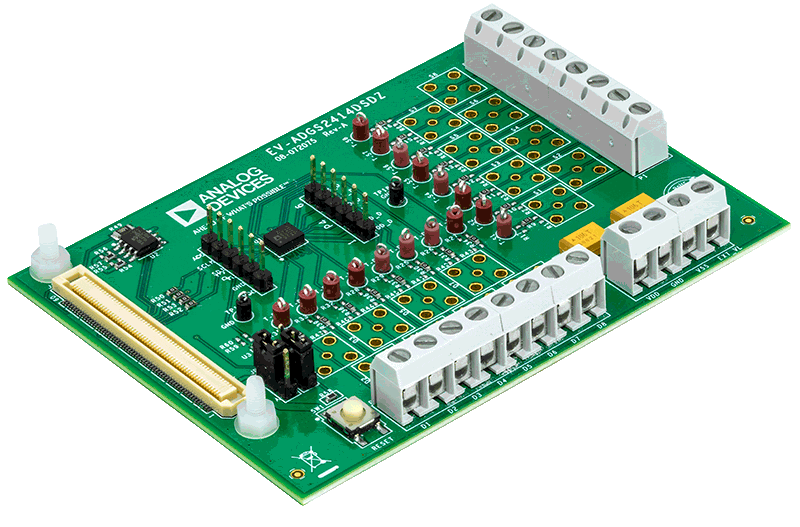

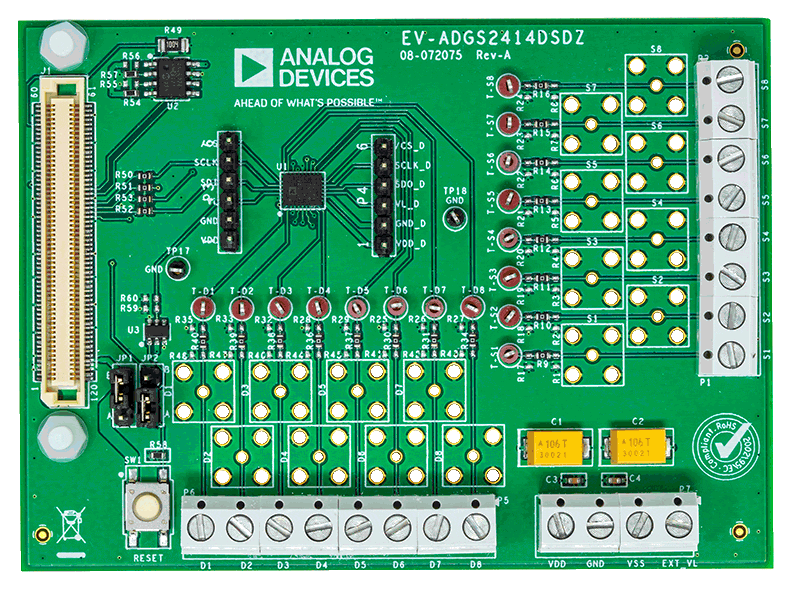

EV-ADGS2414DSDZ Evaluation Board EV-ADGS2414DSDZ Evaluation Board - Top View EV-ADGS2414DSDZ Evaluation Board - Bottom View
