ADH499S

推荐新设计使用

Aerospace GaAs PHEMT, Medium Power Amplifier 21 to 32 GHz

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

ADH499S (LSH6 Package)

  • Gain: 17 dB
  • Noise Figure: 5 dB
  • Output IP3: + 34 dBm
  • Output P1dB: +23 dBm
  • Supply Voltage: +5V
  • Gain Control
  • 50 Ohm Matched Input/Output
  • 16-Lead Hermetic SMT Package
  • Screened in accordance with MIL-PRF-38535, Class Level S

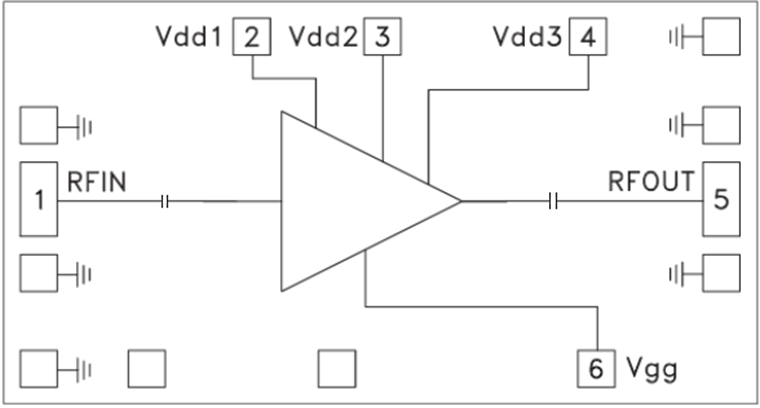

ADH499S (Die)

  • Gain: 16 dB
  • Output IP3: +33 dBm
  • Output P1dB: +24 dBm
  • Supply Voltage: +5V
  • Gain Control
  • 50 Ohm Matched Input/Output
  • Small Die Size: 2.04 mm X 1.09 mm X 0.1 mm
  • Screened in accordance with MIL-PRF-38534, Class K
ADH499S
Aerospace GaAs PHEMT, Medium Power Amplifier 21 to 32 GHz

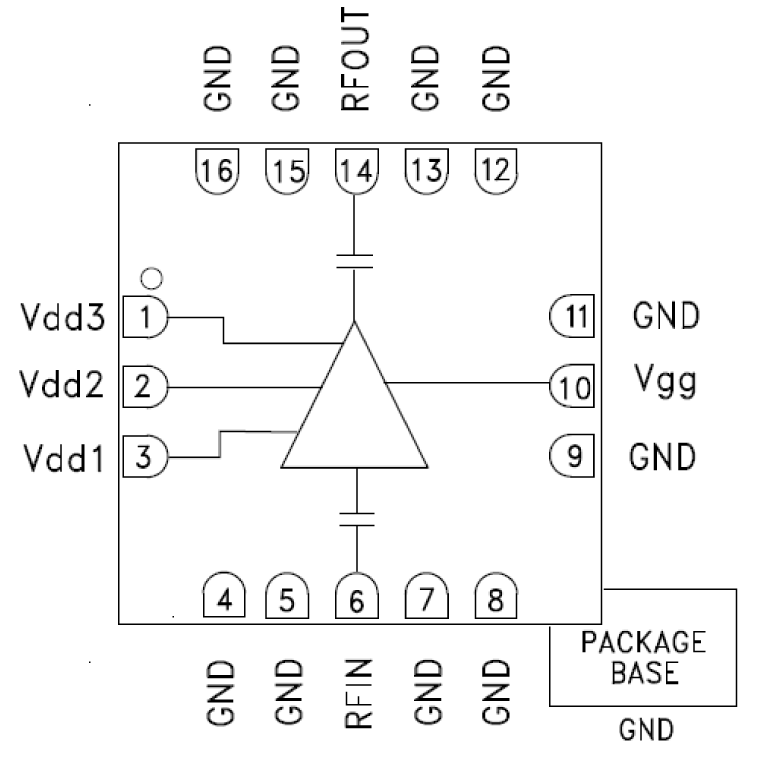

HMC8799 SID ADH499S Functional Block Diagram
