ADL5308
推荐新设计使用快速响应 188 dB 范围（10 pA 至 25 mA）对数转换器
- 产品模型
- 2
产品详情
- 快速瞬态响应（IPD 从 220 μA 步进至 10 nA）
- 上升/下降时间：<2.4 μs
- 2 dB 电气（1 dB 光）稳定时间：<3.5 μs
- 平坦的频率响应/无欠冲
- 带宽：IINP = 10 nA 时为 970 kHz
- 准确调整对数响应
- 对数斜率：200 mV/dec
- 对数一致性误差：25°C 时为 ±0.2 dB（IINP 从 10 nA 至 1 mA）
- 比率输入用于直接光学增益测量
- 具有可调迟滞和锁存使能的比较器
- I2C 可调
- 自适应光电二极管偏置
- 比较器参考电平
- 所需的外部元件非常少
- 20kHz 且 IINP = 10 nA 时 PSRR 为 34dB

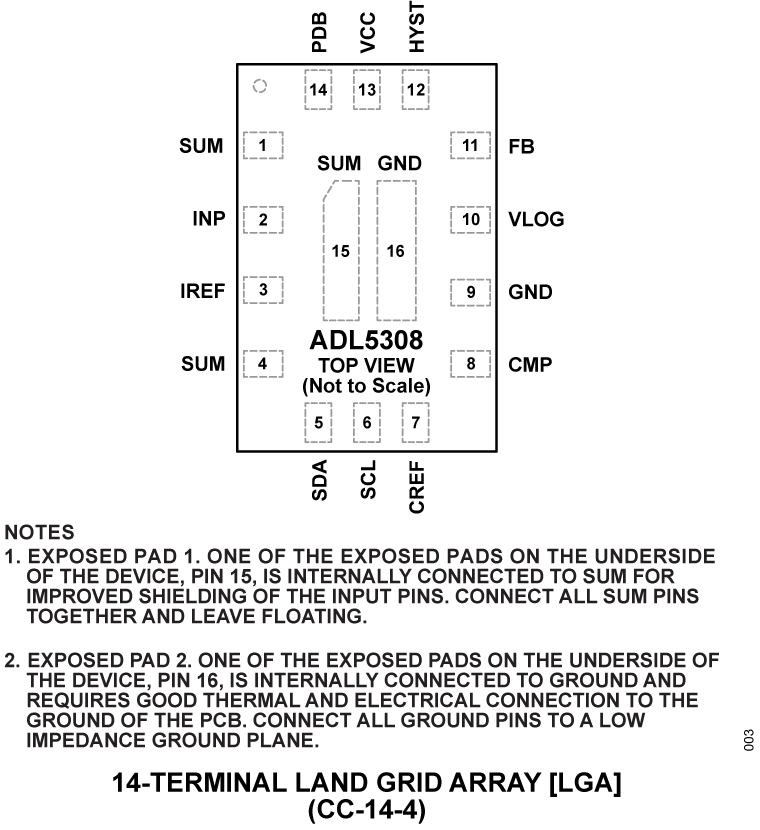

- 2 mm × 3 mm、14 端子 LGA 封装

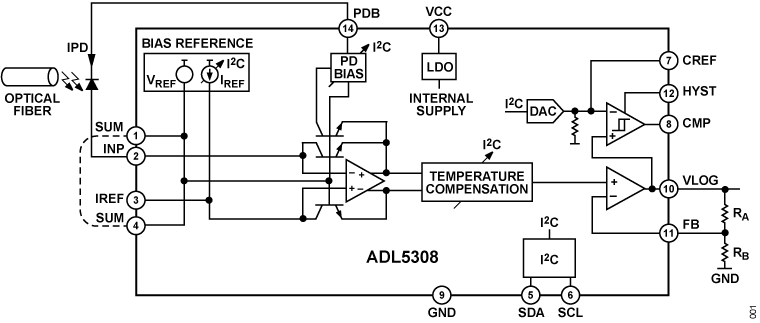

ADL5308 是一款对数跨阻放大器，针对光纤系统中的宽动态范围信号电平监控进行了优化。
它会产生准确的温度补偿输出电压，该电压与引脚 INP 处的输入电流与基准电流之比的对数成正比。基准电流可以内部生成，也可通过 IREF 接口（对数比检测）从外部提供。对数斜率和截距均分别准确调整为 200 mV/dec 和 10 pA 的标称值。
低阻抗 VLOG 对数输出具有足够的驱动能力，可以驱动各种模数转换器 (ADC) 和其他电路，并且可以通过添加驱动 FB 引脚的电阻分压器来调整其增益。
内置快速比较器提供了一种紧凑型解决方案，可将对数输出与外部参考电平进行比较，该外部参考电平可通过 I2C 编程或通过 CREF 接口提供。该比较器具有可调迟滞和使用 HYST 引脚的可选输出锁存功能。
通过 PDB 引脚支持自适应光电二极管 (PD) 偏置。在较低的二极管电流下，反向 PD 偏置保持较小，从而尽可能减少暗电流。输入电流较高时，偏置电压与电流成线性变化关系，以避免因 PD 饱和造成非线性。起始偏置电平以及较高电流下的比例因子可通过 I2C 进行配置。
ADL5308 的额定工作温度范围为 −40°C 至 +105°C ，采用小型 2 mm × 3 mm、14 引脚 LGA 封装。
应用
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5308ACCZ | 14-Lead LGA (2mm x 3mm x 0.676 mm) | ||
| ADL5308ACCZ-R7 | 14-Lead LGA (2mm x 3mm x 0.676 mm) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
评估套件

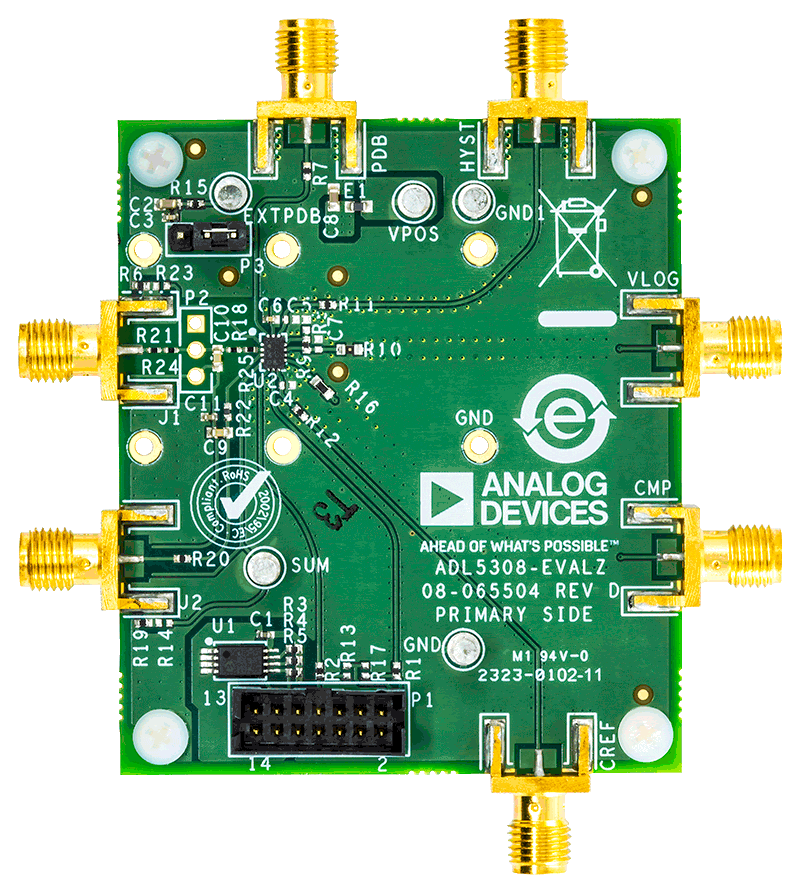

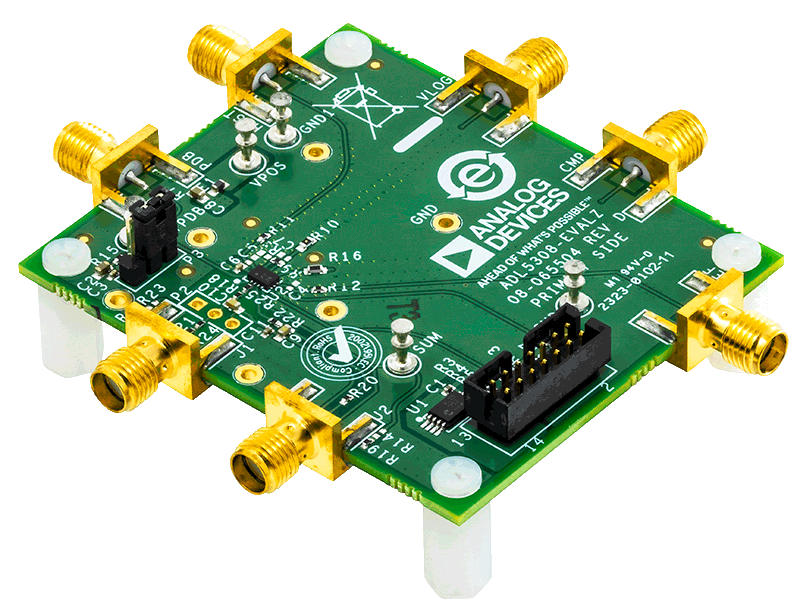

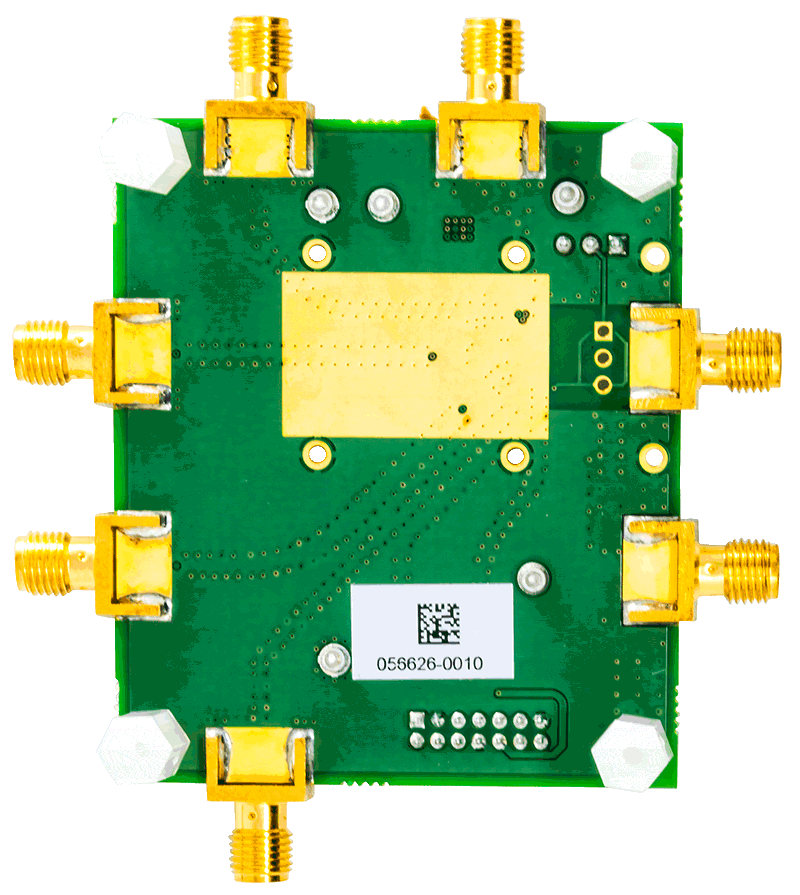

评估 ADL5308 快速响应 188 dB 范围（10 pA 至 25 mA）对数转换器
