ADMV1530

推荐新设计使用

5 GHz 至 30 GHz GaAs MMIC 双平衡混频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 转换损耗(下变频器):15 GHz 到 30 GHz 范围内为 7 dB(典型值)
  • 输入 IP3(下变频器):15 GHz 到 30 GHz 时为 27 dBm(典型值)
  • 输入 IP2(上变频器):15 GHz 到 30 GHz 时为 50 dBm(典型值)
  • 输入 1 dB 压缩点(下变频器):17 dBm(典型值)
  • LO 至 RF 隔离:40 dB(典型值)
  • LO 至 IF 隔离:15 GHz 到 30 GHz 范围内为 50 dB(典型值)
  • RF 至 IF 隔离:15 GHz 到 30 GHz 范围内为 25 dB(典型值)
  • 符合 RoHS 标准的 18 引脚、4 mm × 4 mm LGA 封装
ADMV1530
5 GHz 至 30 GHz GaAs MMIC 双平衡混频器

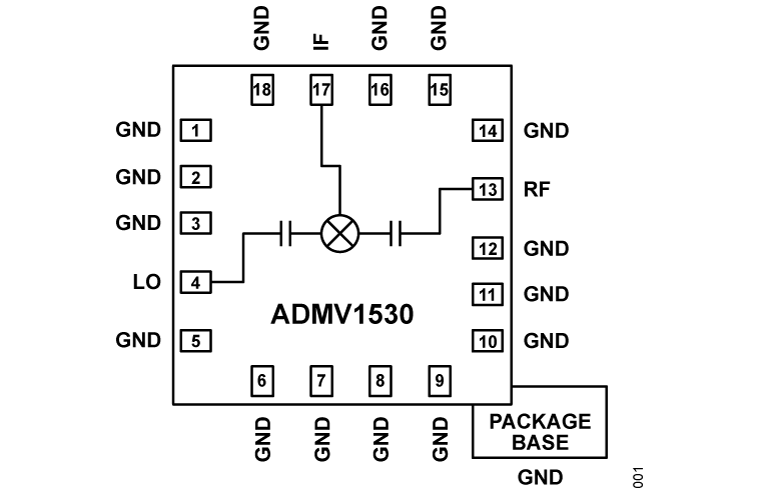

ADMV1530 - Functional Block Diagram ADMV1530 - Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
EVAL-ADMV1530

评估 ADMV1530 GaAs、MMIC、双平衡混频器

产品详情

应用所用的电路板必须采用 RF 电路设计技术。信号线必须具有 50 Ω 阻抗,并且封装接地引线和裸露焊盘必须直接连接到接地平面,类似数据手册的图 134 所示。使用足够数量的通孔连接上下接地平面。

EVAL-ADMV1530
评估 ADMV1530 GaAs、MMIC、双平衡混频器

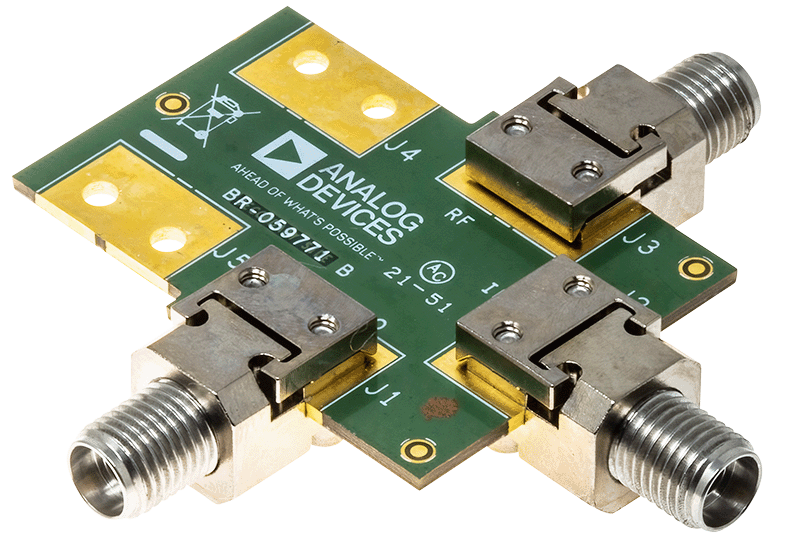

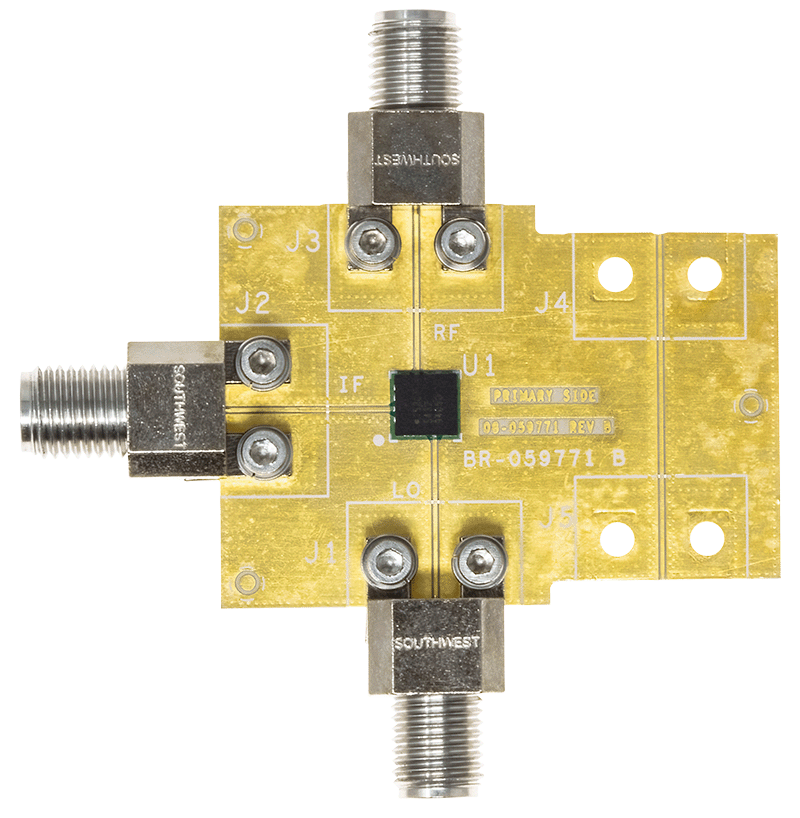

ADMV1530 Evaluation Board - Angle ADMV1530 Evaluation Board - Top ADMV1530 Evaluation Board - Bottom
