ADP1607

推荐新设计使用

2 MHz、同步升压DC-DC转换器

数据手册 (Rev. D)

产品模型: 2

Viewing:

产品详情

效率高达95%
输入电压范围：0.8 V至VOUT
低至0.9 V的输入启动电压
输出电压范围：1.8 V至3.3 V
静态电流：23 μA

固定PWM和轻负载PFM模式选项
同步整流
真正的关断输出隔离
内部软启动、补偿和限流

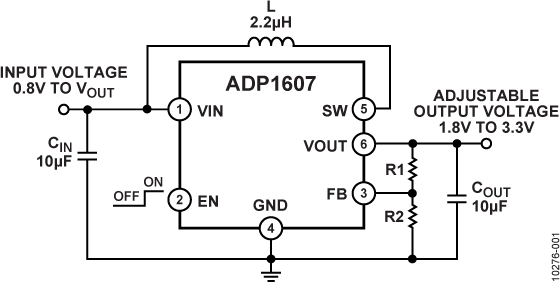

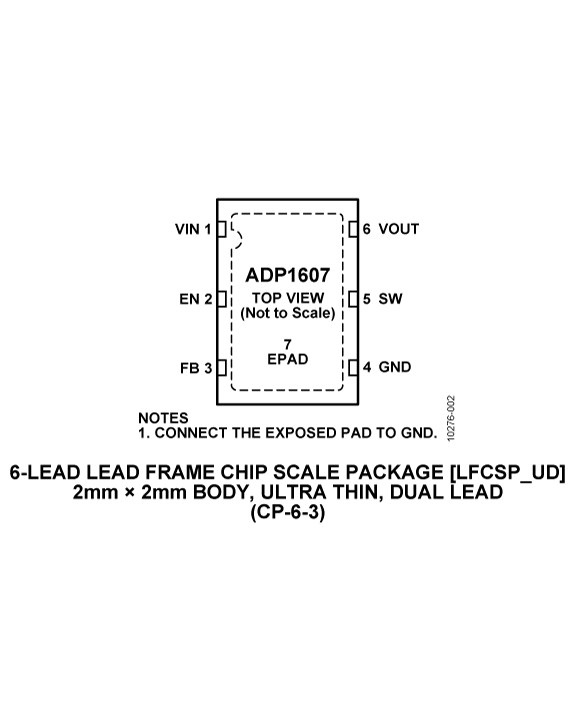

2 mm × 2 mm、6引脚LFCSP
紧凑的解决方案

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP1607ACPZN-R7	6-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1607ACPZN001-R7	6-Lead LFCSP (2mm x 2mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 8, 2022 - 22_0192 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
		PCN22_0192_Form Material_Report Detailed Change Description Qualification Results Summary
ADP1607ACPZN-R7	量产
ADP1607ACPZN001-R7	量产
10月 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
		PCN16_0036_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Test Correlation Report
ADP1607ACPZN-R7	量产
ADP1607ACPZN001-R7	量产
8月 6, 2014 - 13_0244 Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
		PCN13_0244_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP1607ACPZN-R7	量产
ADP1607ACPZN001-R7	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP1607 - Step-Up (Boost) Regulators

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

ADP1607 Evaluation Board

立即购买更多内容

产品详情

This page conatins evaluation board ordering information for evaluating the ADP1607.

ADP1606/ADP1607 评估板

立即购买更多内容

产品详情

ADP1606/ADP1607是高效率、同步、固定频率、升压DC-DC开关转换器，适合便携式应用。

ADP1606/ADP1607评估板属于完全升压DC-DC开关转换器应用，选用的元件可在全输入电压和负载范围内工作。 ADP1606评估板具有1.8 V固定输出电压，无需使用外部电阻。 ADP1607评估板设置为可自动在PFM和PWM模式间转换(ADP1607-EVALZ)，或者设置为仅PWM的固定工作模式(ADP1607-001-EVALZ)。通过改变反馈电阻R1和R2，可将ADP1607评估板调节为不同的输出电压。

2 MHz的工作频率支持使用小尺寸、薄型外部元件。此外，凭借同步整流、内部补偿、内部固定限流和电流模式架构可确保出色的瞬态响应和最少的外部器件数量。其他主要特性包括固定PWM和轻负载PFM模式选项、真正的输出隔离、热关断(TSD)以及逻辑控制使能。

本用户指南包括ADP1606/ADP1607升压转换器评估板的输入/输出说明、设置说明、原理图和印刷电路板(PCB)布局图。

有关ADP1606/ADP1607的完整规格，请参见 ADP1606/ ADP1607 数据手册；使用评估板时，数据手册应连同本文档一并参考。
