ADP5070

推荐新设计使用

具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器

数据手册 (Rev. E)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电源电压范围：2.85 V至15 V
  • 产生调节良好的独立电阻可编程VPOS和VNEG输出
  • 升压调节器产生VPOS输出
    • 可调正输出至39 V
    • 集成1.0 A主开关
    • 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
  • 反相稳压器产生VNEG输出
    • 可调负输出至VIN − 39 V
    • 集成0.6 A主开关
  • 正输出和负输出均能真正关断
  • 1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
  • 电阻可编程软启动定时器
  • 压摆率控制，降低系统噪声
  • 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先
  • 错相工作
  • UVLO、OCP、OVP和TSD保护
  • 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
  • 结温范围：-40°C至+125°C
  • ADIsimPower工具集支持
ADP5070

具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器

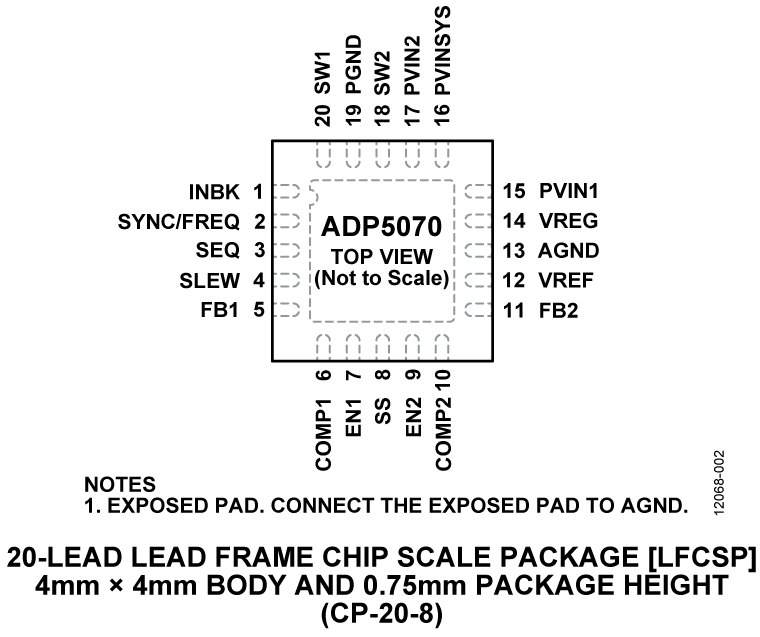

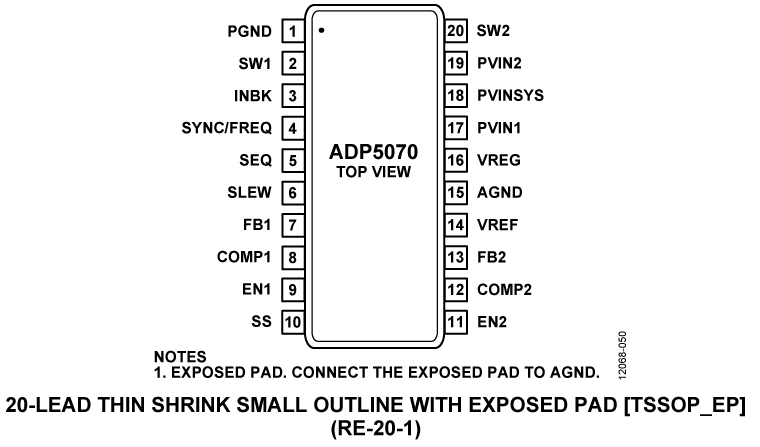

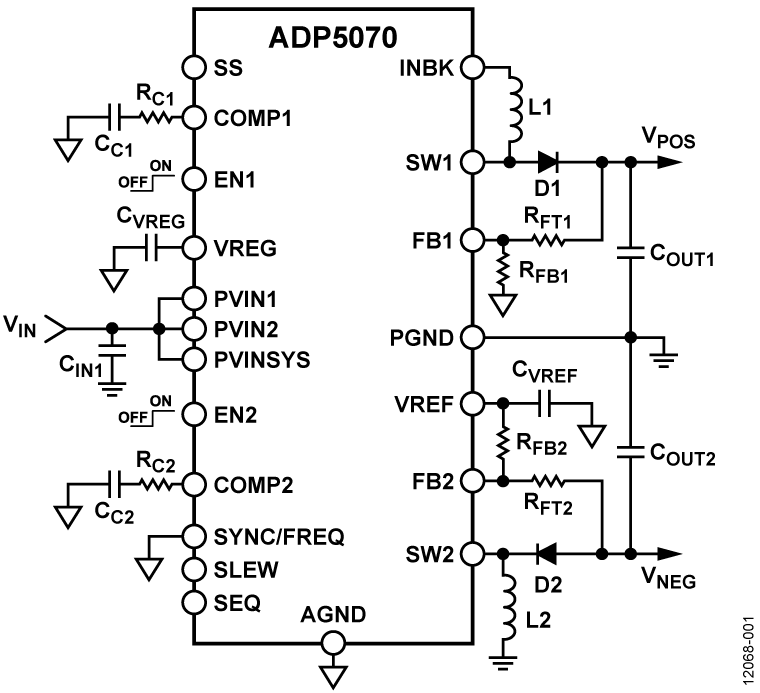

ADP5070_FBL ADP5070 Pin Configuration ADP5070 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 4

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

ADP507x Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3

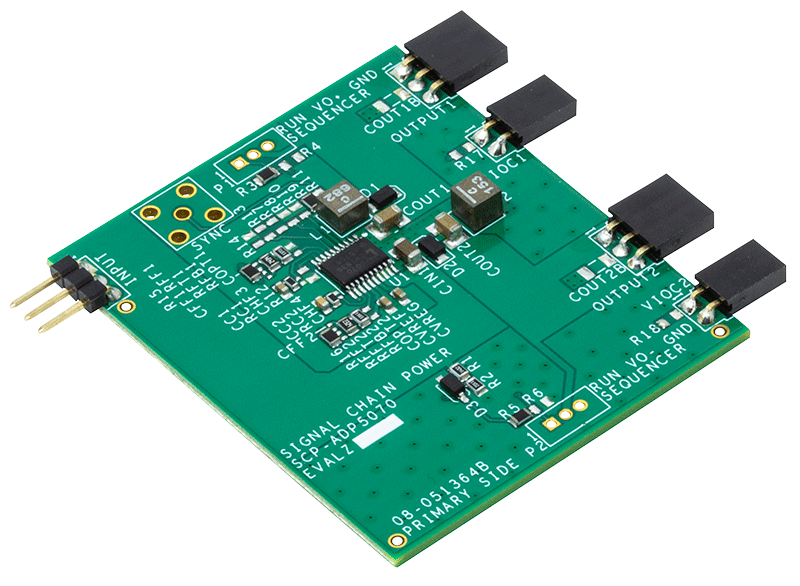

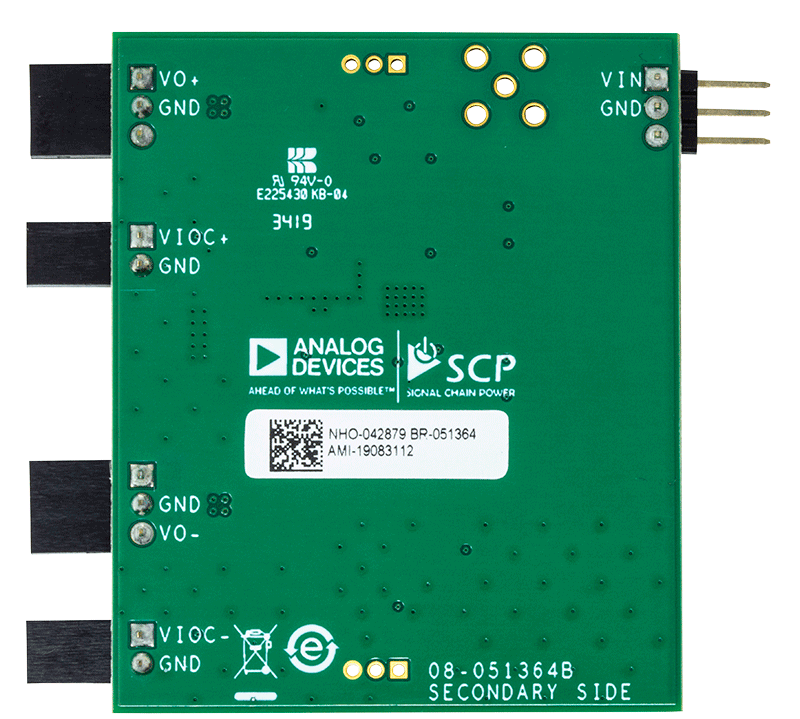

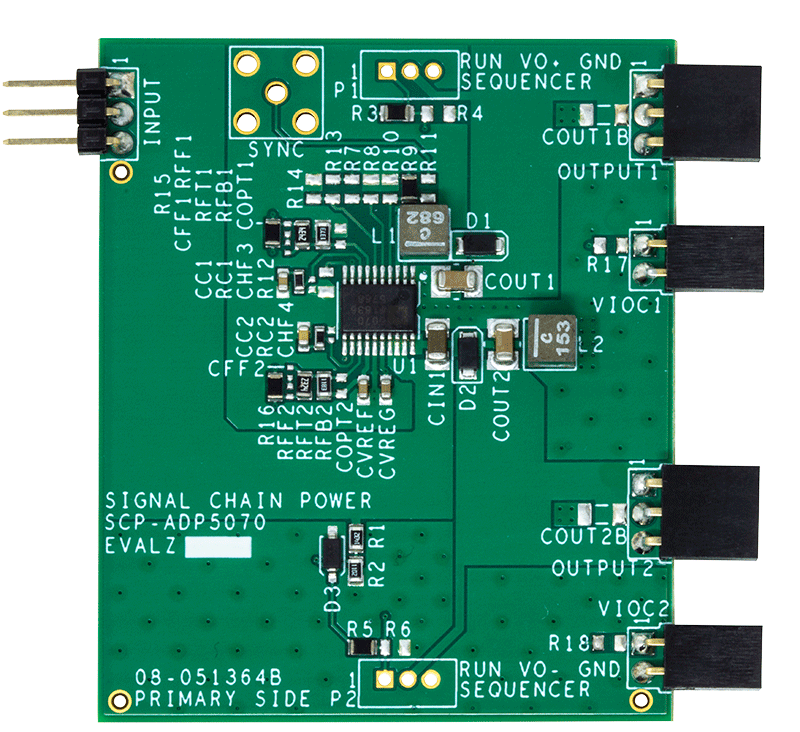

SCP-ADP5070-EVALZ

ADP5070 信号链评估板 | 双升压/反相转换器

立即购买 更多内容

产品详情

演示电路 SCP-ADP5070-EVALZ 是双输出 DC-DC 转换器，旨在产生双极性调节电压，为多个信号链供电。正调节器提供 15V/1A 的输出，而负调节器提供 –15V/300mA 输出。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 ADP5070 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP5070 数据手册。

eval board
schematic 4
EVAL-ADP5070

ADP5070/ADP5071 评估板

立即购买 更多内容

特性和优点

  • 输入电压范围： 3V至5.5V
  • 输出电压： +/- 15V
  • 采用LDO的输出电压： +/-12V

产品详情

ADP5070CP-EVALZ和ADP5071CP-EVALZ评估板分别用于演示DC-DC转换器ADP5070和ADP5071的功能。

利用该板可评估简单的器件测量结果，例如电压调整率、负载调整率和效率， 以及演示器件特性，包括可选工作频率、软启动、时序和压摆率控制。 作为选配件，评估板上还可以提供ADP7142和ADP7182 LDO以增强低噪声输出。

更多有关DC-DC转换器的详情，请参阅 ADP5070 和 ADP5071 数据手册。 欲了解有关LDO的更多信息，请参阅 ADP7142 和 ADP7182数据手册。

所需其它设备
直流电源
测量电压和电流的万用表
电子或阻性负载

评估套件内容
ADP5070CP-EVALZ或ADP5071CP-EVALZ评估板

SCP-ADP5070-EVALZ
ADP5070 信号链评估板 | 双升压/反相转换器

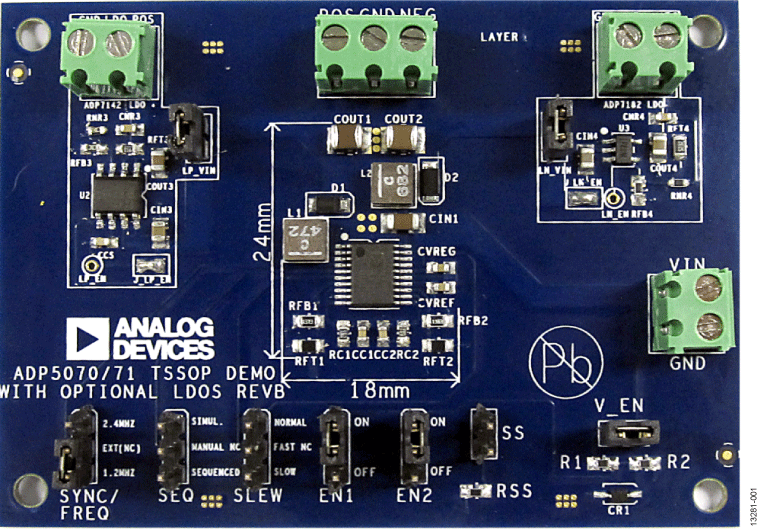

ADP5070 Evaluation Board ADP5070 Evaluation Board - Top View ADP5070 Evaluation Board - Bottom View
EVAL-ADP5070
ADP5070/ADP5071 评估板
EVAL-ADP5070

参考电路

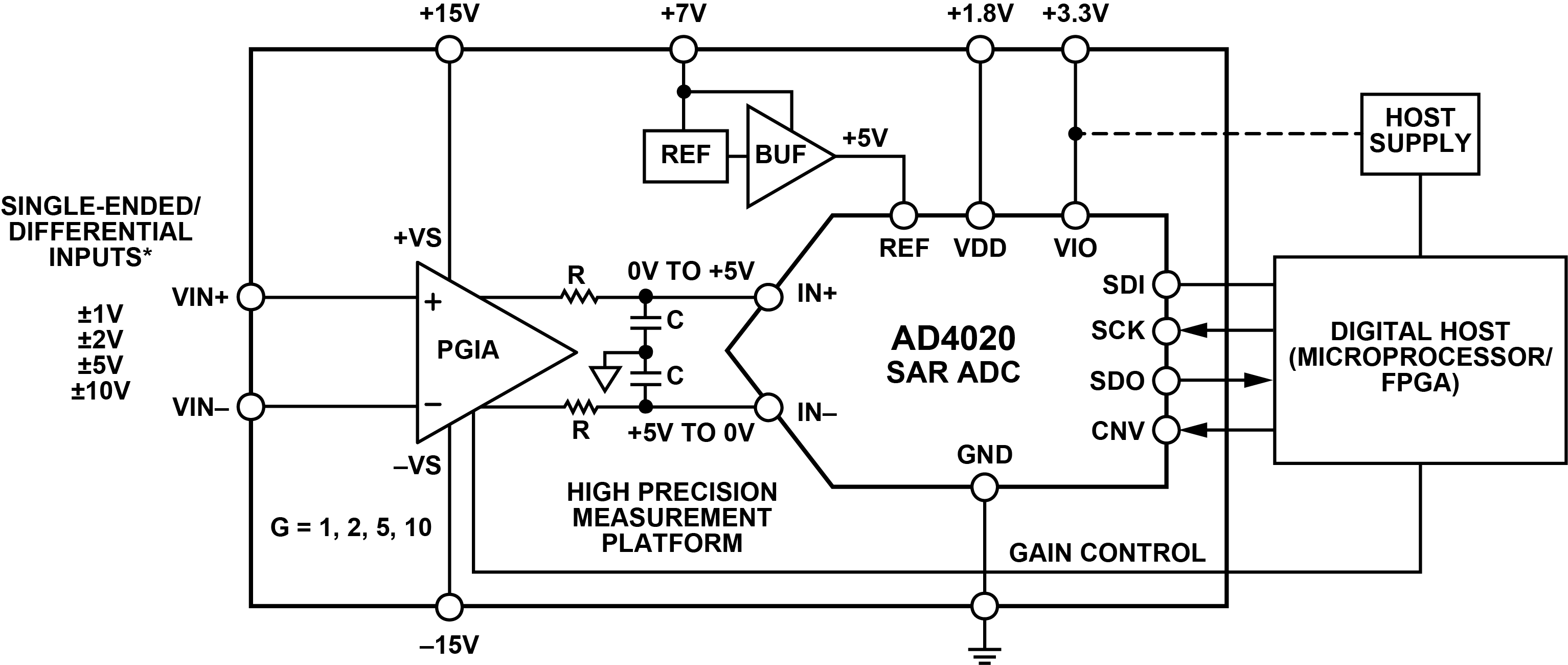

CN0513 Block Diagram
CN0513 Block Diagram

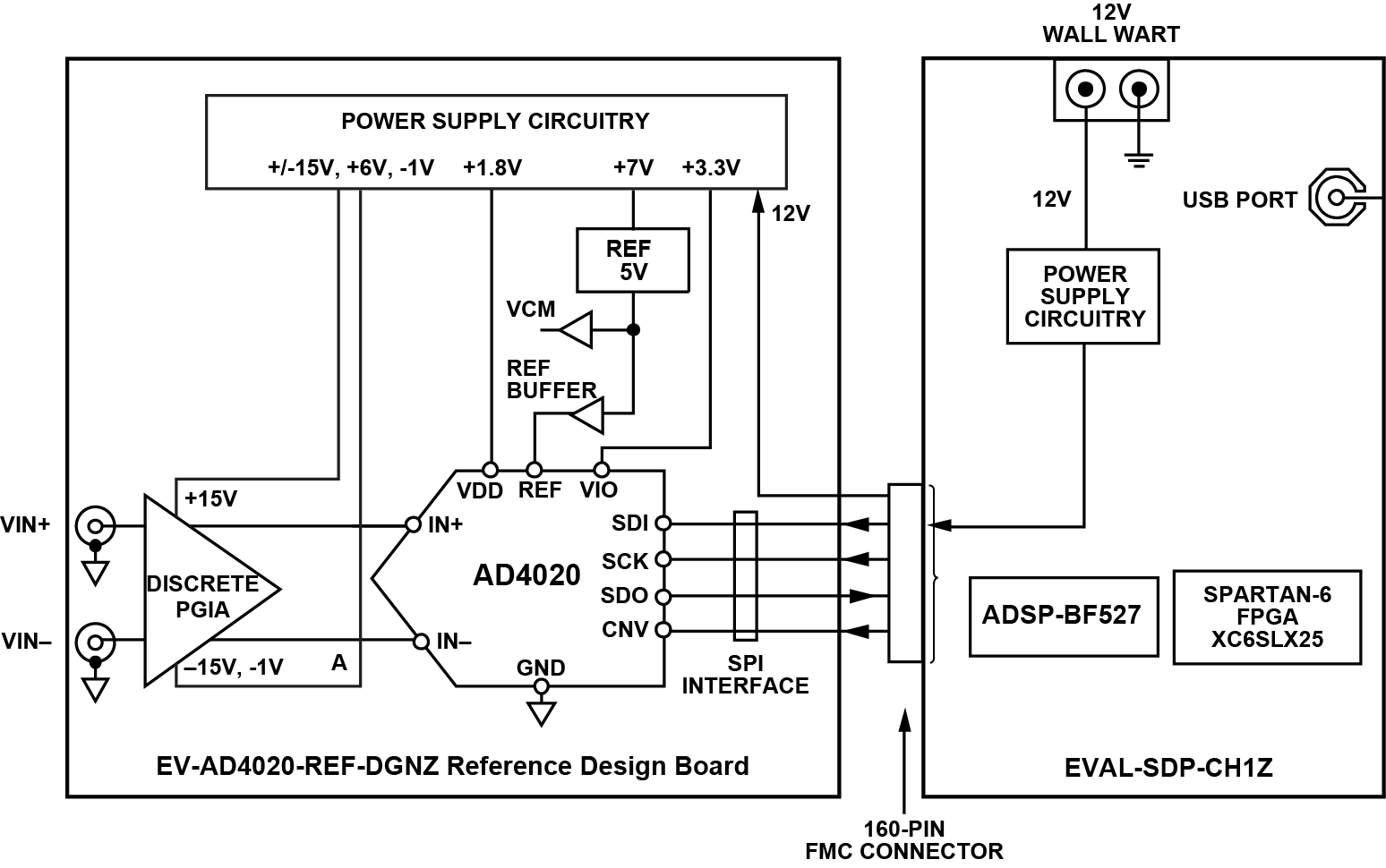

AD4020 Reference Design Block Diagram

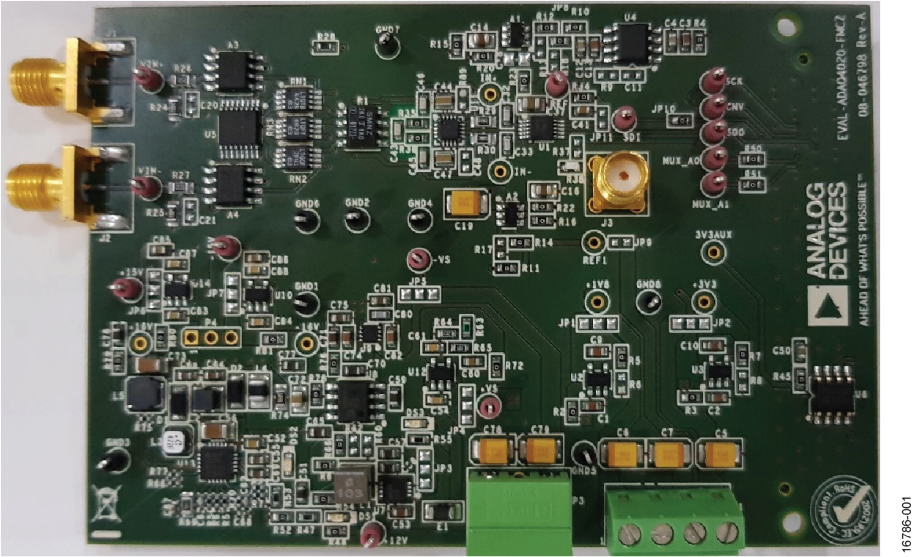

CN0513 Board
CN0513 参考设计

20位、1.8 MSPS、±2.5 ppm INL、低漂移、高精度数据采集解决方案

查看参考设计详情

特性和优点

  • 数据采集解决方案在0°C至70°C范围内经过完全表征
  • 保证20位无失码
  • INL：±2 ppm，DNL：±0.25 ppm
  • 吞吐速率：1.8 MSPS
  • 失调误差漂移：±3.5 ppm/°C；增益误差漂移：±6 ppm/°C
  • SNR：98 dB（G = 1时），92 dB（G = 10时），fIN = 1 kHz
  • THD：-120 dB（G = 1时），-116 dB（G = 10时），fIN = 1 kHz
  • 过采样动态范围：102 dB (900 kSPS)，OSR = 2
  • 软件可编程双极输入范围（±1 V至±10 V）
    • 允许单端和差分信号
  • CMRR：92 dB（典型值）
  • GΩ输入阻抗允许与传感器直接接口
  • 易用特性可降低系统功耗和复杂性
  • 高达50 mA的ADC输入过压箝位保护吸电流
  • 片内5 V基准电压和缓冲
  • 第一转换精度，无延迟/流水线延迟
  • 快速转换时间支持低SPI时钟速率
  • SPI/QSPI/MICROWIRE/DSP兼容串行接口
Isolated Multichannel Data Acquisition Simplified Circuit
Isolated Multichannel Data Acquisition Simplified Circuit
EVAL-CN0385-FMCZ Evaluation Hardware
CN0385 参考设计

集成 PGIA、用于单端和差分工业级信号的隔离式多通道数据采集系统

查看参考设计详情

特性和优点

  • 多通道隔离数据采集系统
  • 工业信号电平
  • 18位、2MSPS转换
  • 750kHz通道开关速率
CN0513
20位、1.8 MSPS、±2.5 ppm INL、低漂移、高精度数据采集解决方案
CN0513 Block Diagram
AD4020 Reference Design Block Diagram
CN0513 Board
CN0385
集成 PGIA、用于单端和差分工业级信号的隔离式多通道数据采集系统
Isolated Multichannel Data Acquisition Simplified Circuit
EVAL-CN0385-FMCZ Evaluation Hardware
