ADRF5080
推荐新设计使用100 MHz 至 20 GHz 反射式硅 SP8T 开关
- 产品模型
- 2
产品详情
- 超宽带频率范围：100 MHz 至 20 GHz
- 低插入损耗
- 1.3 dB，高达 6 GHz
- 1.6 dB，高达 12 GHz
- 2.0 dB，高达 20 GHz
- 高隔离
- 46 dB，高达 6 GHz
- 45 dB，高达 12 GHz
- 40 dB，高达 20 GHz
- 高输入线性度
- P0.1dB：33 dBm（典型值）
- IP3：55 dBm（典型值）
- 高 RF 功率处理能力
- 插入损耗路径：33 dBm
- 热切换：30 dBm
- 快速开关时间：55 ns
- 0.1 dB 建立时间（50% VCTRL 至 0.1 dB 最终 RFOUT）：100 ns
- 单电源供电能力
- 全关闭状态控制
- 逻辑选择控制
- 无低频杂散
- 36 引脚、5.50 mm x 5.50 mm LGA 封装
ADRF5080 是一款利用硅工艺制造的反射式单刀四掷 (SP8T) 开关。ADRF5080 的工作频率范围为 100 MHz 至 20 GHz，插入损耗低于 2.0 dB，隔离性能高于 40 dB。针对插入损耗路径，该套件具有 30 dBm（连续波功率）的 RF 输入功率处理能力。
ADRF5080 采用 +3.3 V 和 −3.3 V 双电源供电。该套件还可以采用单电源电压 (VDD) 供电，同时负电源引脚 (VSS) 接地。单电源工作条件需要较低的工作功率，同时保持出色的小信号性能，详细信息参见数据手册中的表 2。
ADRF5080 采用兼容互补金属氧化物半导体 (CMOS)/低压晶体管对晶体管逻辑 (LVTTL) 的控件。
ADRF5080 采用符合 RoHS 标准的 36 端子 5.50 mm x 5.50 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C 的温度范围内工作。
应用
参考资料
数据手册 1
用户手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

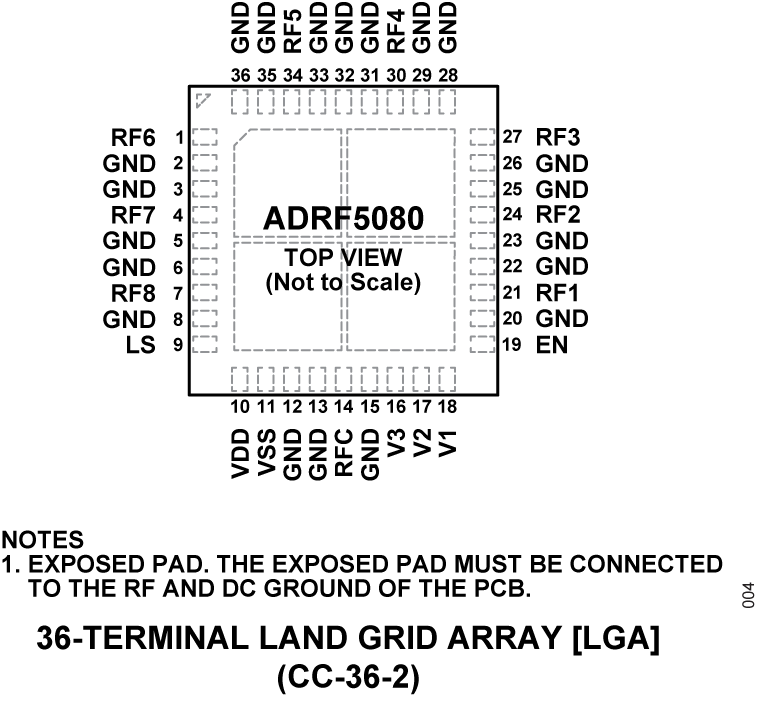

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5080BCCZN | 36-terminal LGA (5.50 mm x 5.50 mm x 0.750 mm) | ||
| ADRF5080BCCZN-R7 | 36-terminal LGA (5.50 mm x 5.50 mm x 0.750 mm) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1
评估套件

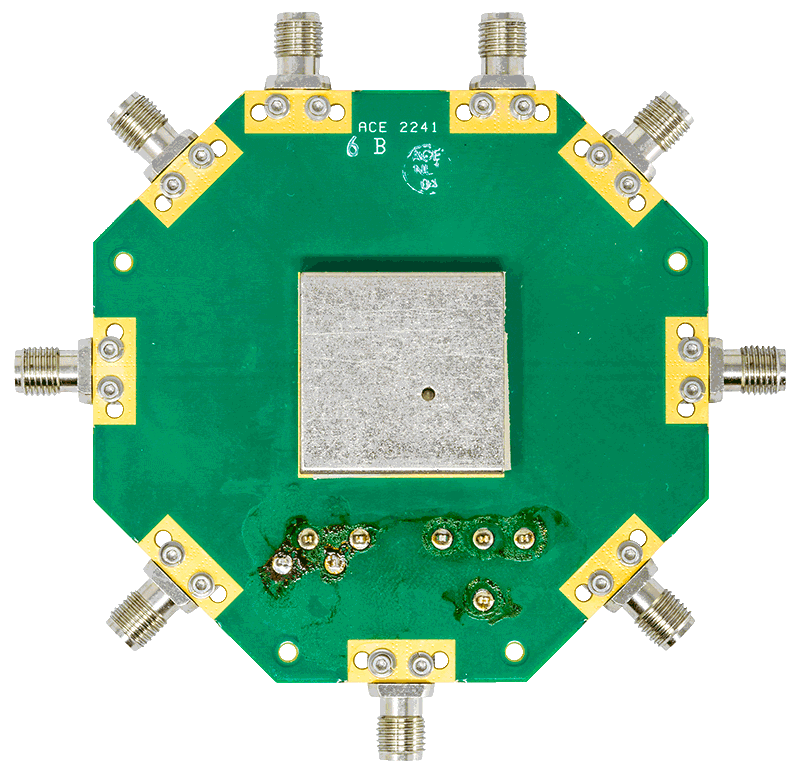

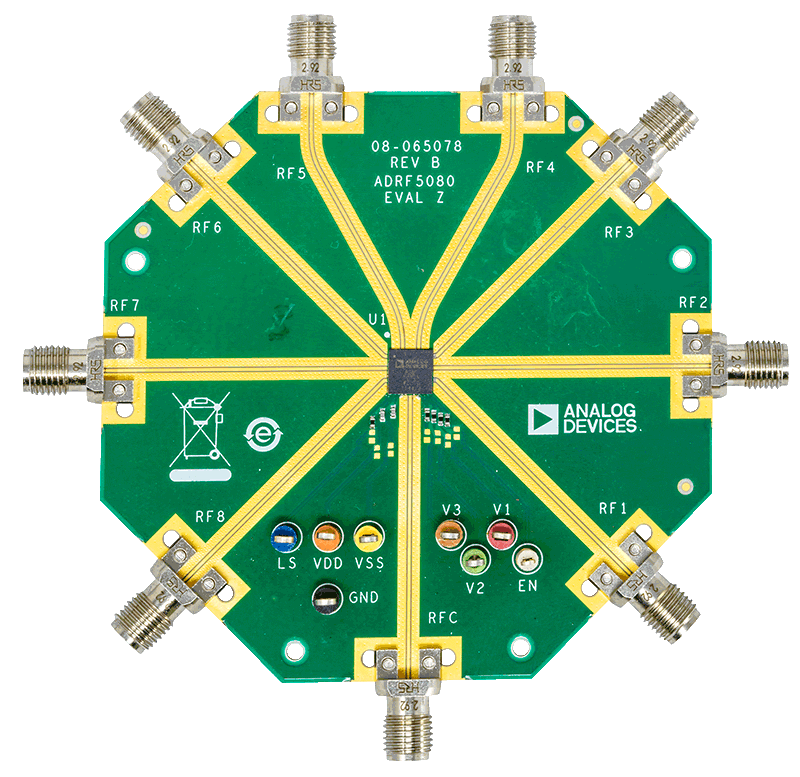

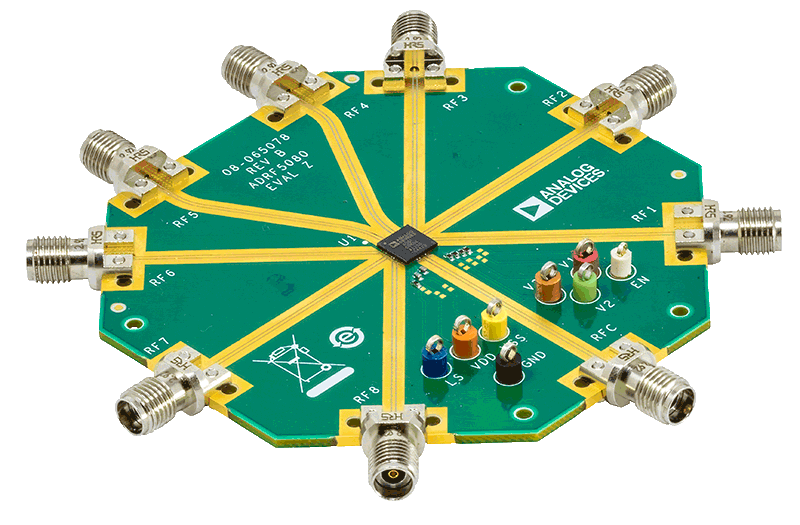

评估 100 MHz 至 20 GHz 反射式硅 SP8T 开关 ADRF5080
