ADRF5162
预发布0.4 GHz 至 8 GHz 高功率 100 W 峰值硅 SPDT 反射开关
Viewing:
产品详情
- 频率范围:0.4 GHz 至 8 GHz
- 低插入损耗:4 GHz 时为 0.6 dB
- 高隔离:4 GHz 时为 45 dB
- 高输入线性度
- 0.1 dB 功率压缩 (P0.1dB):49dBm
- 3 阶交调点 (IP3):>76 dBm
- TCASE = 85°C 时具有高功率处理能力:
- 插入损耗路径
- 平均值:45.5 dBm
- 脉冲(>100 ns 脉冲宽度,15% 占空比):48.5 dBm
- 峰值(≤100 ns 峰值时间,5% 占空比):50 dBm
- RFC 上的热切换:43 dBm
- 插入损耗路径
- 0.1 dB RF 建立时间,PIN ≤ 43 dBm:1.2 微秒
- 无低频杂散信号
- 正向控制接口:与 CMOS/LVTTL 兼容
- 4.0 mm × 4.0 mm 24 引脚 LFCSP 封装
ADRF5162 是一款利用硅工艺制造的反射式单刀双掷 (SPDT) 开关。
ADRF5162 的工作频率范围为 0.4 GHz 至 8 GHz,具有优于 0.6 dB 的典型插入损耗和 45 dB 的典型隔离。对于插入损耗路径,此套件具有 45.5 dBm 平均功率和 50 dBm 峰值功率 (RF) 的射频 (RF) 输入功率处理能力。
ADRF5162 在 +3.3 V 的正电源上消耗 130 μA 的低电流,在 -3.3 V 的负电源上消耗 500 μA 的低电流。该套件采用兼容互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 的控件。ADRF5162 无需额外的驱动电路,这使其成为基于 GaN 和 PIN 二极管的开关的理想替代方案。
ADRF5162 采用 24 引脚、4.0 mm × 4.0 mm、符合 RoHS 标准的引线框架芯片级封装 (LFCSP),可在 −40°C 至 +105°C 范围内工作。
应用
- 军用射频、雷达和电子对抗措施 (ECM)
- 蜂窝基础设施
- 测试和仪器仪表
- GaN 和 PIN 二极管更换
参考资料
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1

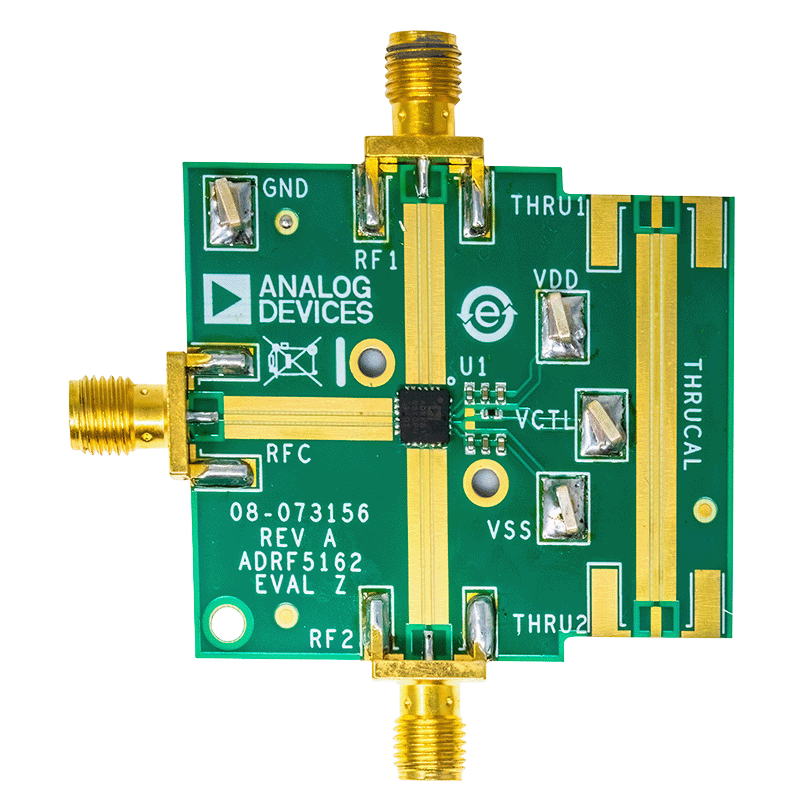

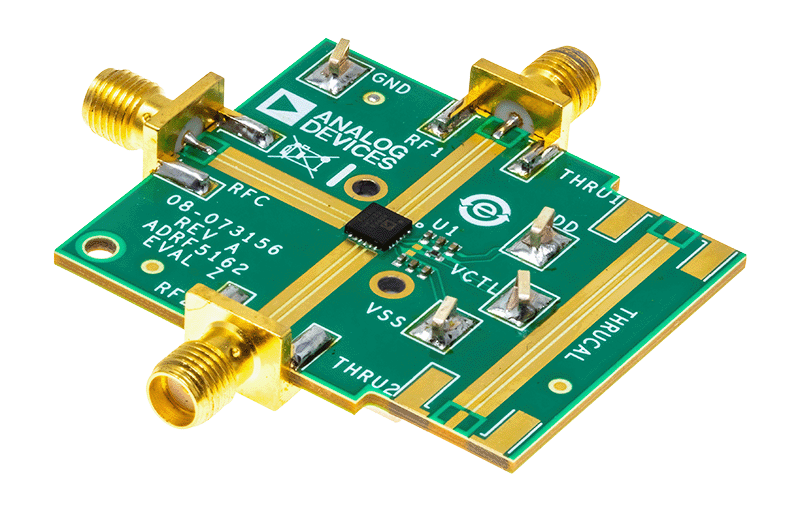

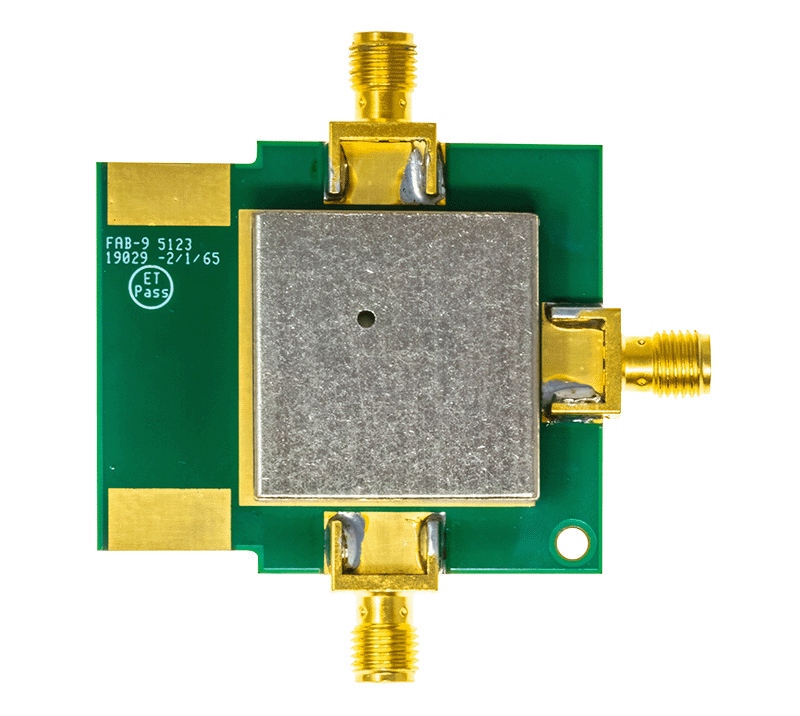

评估套件
