HMC8415

推荐新设计使用

40 W，GaN功率放大器，9 GHz至10.5 GHz

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高输出功率：PIN = 23 dBm 时为 46 dBm（典型值）
  • 小信号增益高：34 dB（典型值）
  • 高功率增益：PIN = 23 dBm 时为 23 dB（典型值）
  • 频率范围：9 GHz 至 10.5 GHz
  • 高功率附加效率：PIN = 23 dBm 时为 40%（典型值）
  • 电源电压：1000 mA 时，VDDxA/VDDxB = 28 V
  • 6 mm × 6 mm 40 引脚 LFSCP
HMC8415
40 W，GaN功率放大器，9 GHz至10.5 GHz

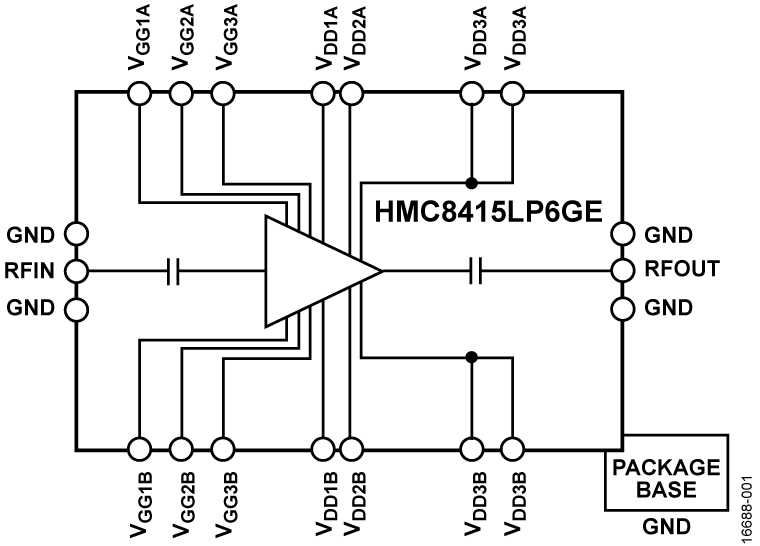

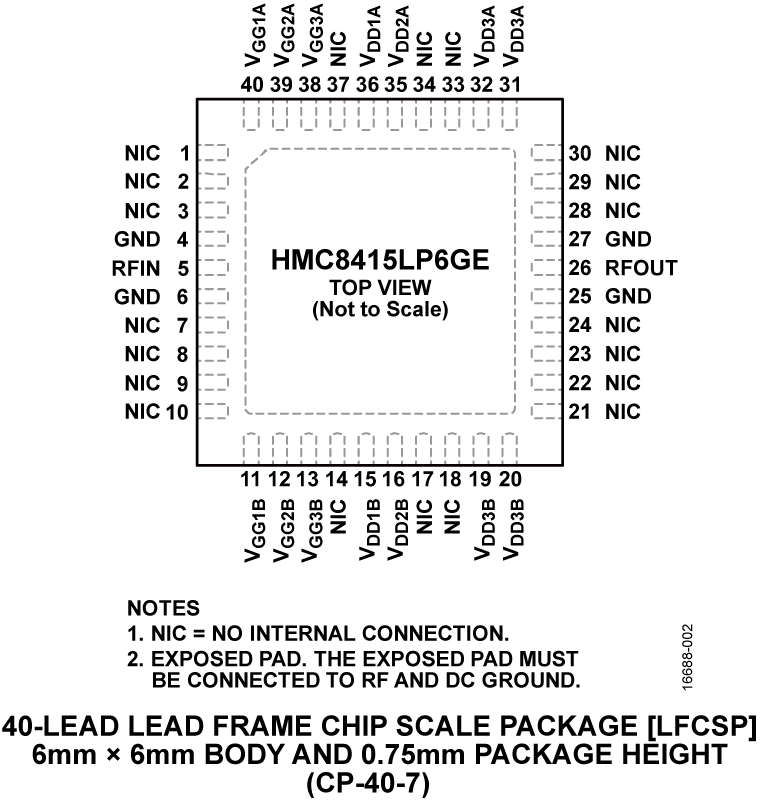

HMC8415LP6GE Functional Block Diagram HMC8415LP6GE Pin Configuration
