HMC920

推荐新设计使用

有源偏置控制器，采用SMT封装

数据手册
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 单正电压电源（5V至16.5V）
  • 可调漏极电压：3V至15V
  • 可调漏极电流高达500mA
  • 内部负电压发生器
  • 有源偏置电流调节
  • 在整个温度、工艺变化和老化范围内保持稳定的偏置电流
  • 短路保护（电源折返）
  • 可调过流/欠流报警
  • 可调低Vdd电压报警
  • 自动上电时序控制
  • 用于有源偏置控制的使能输入
  • 用于菊花链上电和掉电时序控制的触发输出
HMC920
有源偏置控制器，采用SMT封装

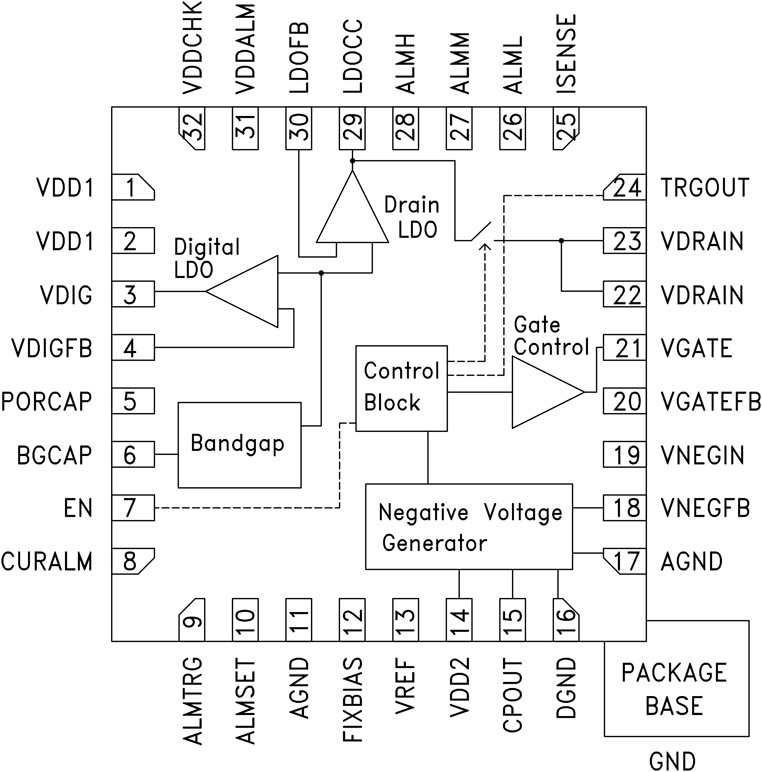

HMC920LP5 Functional Block Diagram
