LT1963
ADI 中国本地化订购服务全面启动
正品现货、一片起订，更有人民币快捷支付免除报关烦恼！
LT1963
量产1.5A、低噪声 、快速瞬态响应 LDO 稳压器
- 产品模型
- 50
Viewing:
产品详情
- 为实现快速瞬态响应而优化
- 输出电流：1.5A
- 压差电压：340mV
- 低噪声：40μVRMS (10Hz 至 100kHz)
- 1mA 静态电流
- 无需保护二极管
- 在压差模式中静态电流处于受控状态
- 固定输出电压：1.5V、1.8V、2.5V、3.3V
- 可调输出范围：1.21V 至 20V
- 在停机模式中静态电流 <1μA
- 可在采用 10μF 输出电容器时保持稳定
- 反向电池保护
- 无反向电流
- 热限制

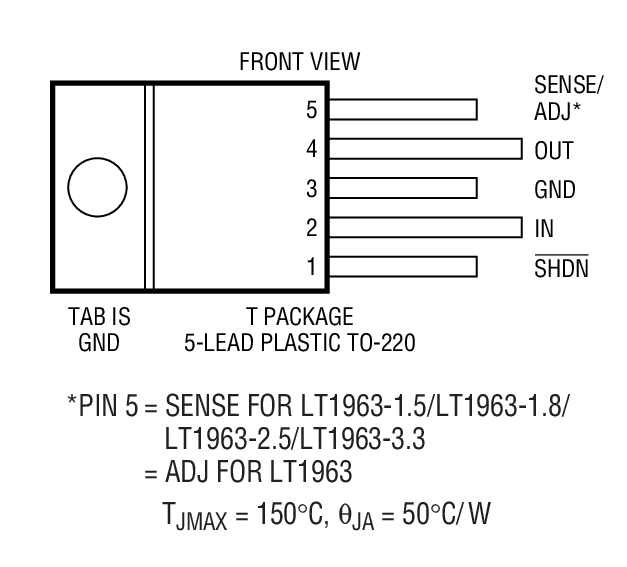

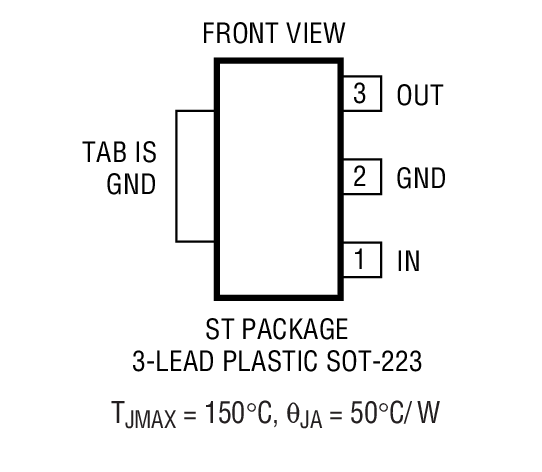

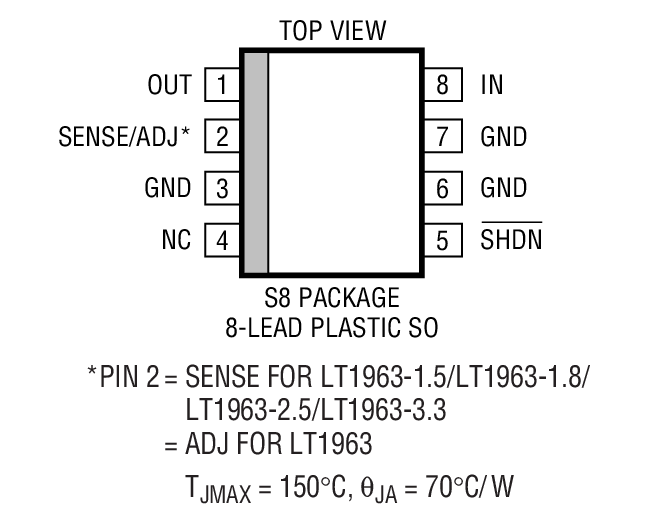

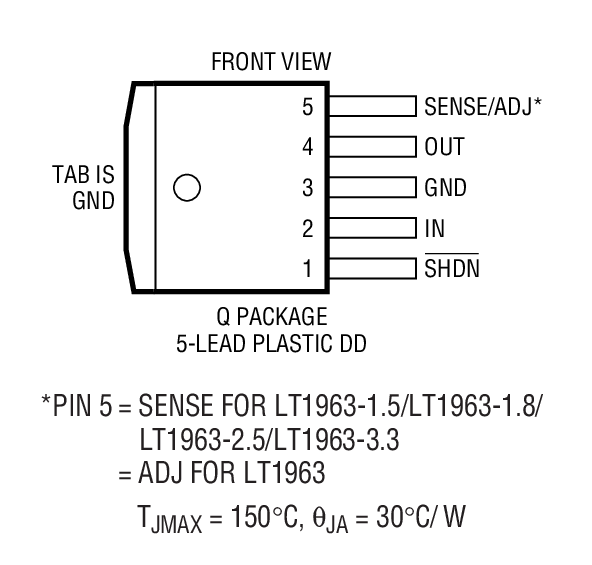

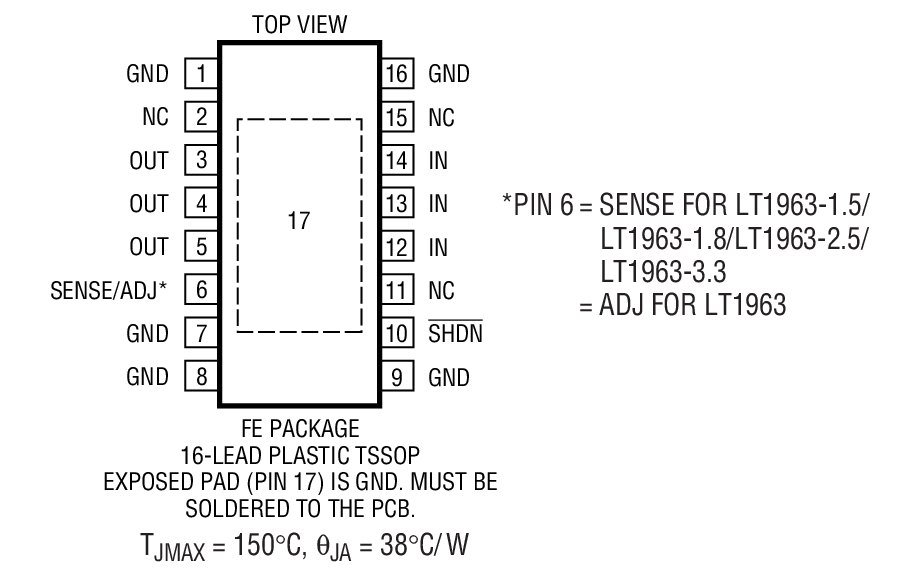

- 采用 5 引脚 TO-220、DD、3 引脚 SOT-223、8 引脚 SO 和 16 引脚 TSSOP 封装
LT®1963 系列是低压差稳压器，专为实现快速瞬态响应而优化。该器件能提供 1.5A 的输出电流和一个 340mV 的压差电压。工作静态电流为 1mA，并在停机模式中减至 < 1μA。静态电流处于良好受控状态；与其他许多稳压器不同，此器件的静态电流在压差情况下不会增大。除了快速瞬态响应之外，LT1963 稳压器还拥有非常低的输出噪声，从而使其非常适合于敏感的 RF 电源应用。
输出电压范围为 1.21V 至 20V。LT1963 稳压器可在采用低至 10μF 的输出电容器时保持稳定。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可提供 1.5V、1.8V、2.5V、3.3V 的固定输出电压，并可用作一款具 1.21V 基准电压的可调型器件。LT1963 稳压器采用 5 引脚 TO-220、DD 封装、3 引脚 SOT-223 封装、8 引脚 SO 封装和带裸露衬垫的 16 引脚 TSSOP 封装。
| Features | |
| LT1963 | - |
| LT1963A | 采用陶瓷型输出电容便可稳定工作 |

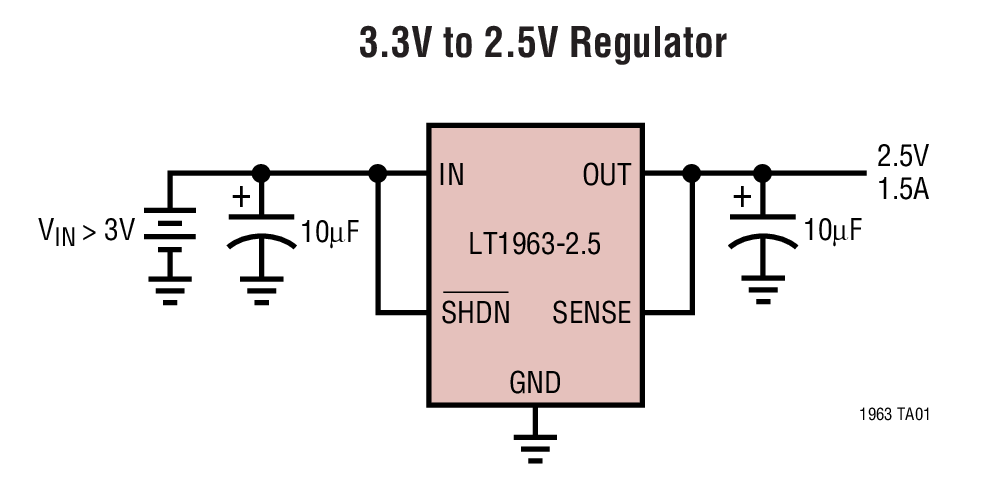

应用
- 3.3V 至 2.5V 逻辑电源
- 用于开关电源的后置稳压器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1963EFE#PBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE#TRPBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-1.5#PBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-1.5#TRPBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-1.8#PBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-1.8#TRPBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-2.5#PBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-2.5#TRPBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-3.3#PBF | 16-Lead TSSOP w/ EP | ||
| LT1963EFE-3.3#TRPBF | 16-Lead TSSOP w/ EP | ||
| LT1963EQ#PBF | 5-Lead DD Pak | ||
| LT1963EQ#TRPBF | 5-Lead DD Pak | ||
| LT1963EQ-1.5#PBF | 5-Lead DD Pak | ||
| LT1963EQ-1.5#TRPBF | 5-Lead DD Pak | ||
| LT1963EQ-1.8#PBF | 5-Lead DD Pak | ||
| LT1963EQ-1.8#TRPBF | 5-Lead DD Pak | ||
| LT1963EQ-2.5#PBF | 5-Lead DD Pak | ||
| LT1963EQ-2.5#TRPBF | 5-Lead DD Pak | ||
| LT1963EQ-3.3#PBF | 5-Lead DD Pak | ||
| LT1963EQ-3.3#TRPBF | 5-Lead DD Pak | ||
| LT1963ES8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-1.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-1.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-1.8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-1.8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-2.5#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-2.5#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-3.3#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963ES8-3.3#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1963EST-1.5#PBF | 3-Lead SOT-223 | ||
| LT1963EST-1.5#TRPBF | 3-Lead SOT-223 | ||
| LT1963EST-1.8#PBF | 3-Lead SOT-223 | ||
| LT1963EST-1.8#TRPBF | 3-Lead SOT-223 | ||
| LT1963EST-2.5#PBF | 3-Lead SOT-223 | ||
| LT1963EST-2.5#TRPBF | 3-Lead SOT-223 | ||
| LT1963EST-3.3#PBF | 3-Lead SOT-223 | ||
| LT1963EST-3.3#TRPBF | 3-Lead SOT-223 | ||
| LT1963ET#06PBF | 5-Lead TO-220 (Flow 06) | ||
| LT1963ET#30PBF | 5-Lead TO-220 (Flow 30) | ||
| LT1963ET#31PBF | 5-Lead TO-220 (Flow 31) | ||
| LT1963ET#PBF | 5-Lead TO-220 | ||
| LT1963ET-1.5#30PBF | 5-Lead TO-220 (Flow 30) | ||
| LT1963ET-1.5#PBF | 5-Lead TO-220 | ||
| LT1963ET-1.8#30PBF | 5-Lead TO-220 (Flow 30) | ||
| LT1963ET-1.8#PBF | 5-Lead TO-220 | ||
| LT1963ET-2.5#PBF | 5-Lead TO-220 | ||
| LT1963ET-3.3#06PBF | 5-Lead TO-220 (Flow 06) | ||
| LT1963ET-3.3#30PBF | 5-Lead TO-220 (Flow 30) | ||
| LT1963ET-3.3#PBF | 5-Lead TO-220 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
| LT1963EFE#PBF | 量产 | |
| LT1963EFE#TRPBF | 量产 | |
| LT1963EFE-1.5#PBF | 量产 | |
| LT1963EFE-1.5#TRPBF | 量产 | |
| LT1963EFE-1.8#PBF | 量产 | |
| LT1963EFE-1.8#TRPBF | 量产 | |
| LT1963EFE-2.5#PBF | 量产 | |
| LT1963EFE-2.5#TRPBF | 量产 | |
| LT1963EFE-3.3#PBF | 量产 | |
| LT1963EFE-3.3#TRPBF | 量产 | |
|
8月 10, 2022 - 22_0175 Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark |
||
| LT1963EQ#PBF | 量产 | |
| LT1963EQ#TRPBF | 量产 | |
| LT1963EQ-1.5#PBF | 量产 | |
| LT1963EQ-1.5#TRPBF | 量产 | |
| LT1963EQ-1.8#PBF | 量产 | |
| LT1963EQ-1.8#TRPBF | 量产 | |
| LT1963EQ-2.5#PBF | 量产 | |
| LT1963EQ-2.5#TRPBF | 量产 | |
| LT1963EQ-3.3#PBF | 量产 | |
| LT1963EQ-3.3#TRPBF | 量产 | |
| LT1963ET#06PBF | 量产 | |
| LT1963ET#30PBF | 量产 | |
| LT1963ET#31PBF | 量产 | |
| LT1963ET#PBF | 量产 | |
| LT1963ET-1.5#30PBF | 量产 | |
| LT1963ET-1.5#PBF | 量产 | |
| LT1963ET-1.8#30PBF | 量产 | |
| LT1963ET-1.8#PBF | 量产 | |
| LT1963ET-2.5#PBF | 量产 | |
| LT1963ET-3.3#06PBF | 量产 | |
| LT1963ET-3.3#30PBF | 量产 | |
| LT1963ET-3.3#PBF | 量产 | |
|
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LT1963ES8#PBF | 量产 | |
| LT1963ES8#TRPBF | 量产 | |
| LT1963ES8-1.5#PBF | 量产 | |
| LT1963ES8-1.5#TRPBF | 量产 | |
| LT1963ES8-1.8#PBF | 量产 | |
| LT1963ES8-1.8#TRPBF | 量产 | |
| LT1963ES8-3.3#PBF | 量产 | |
| LT1963ES8-3.3#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1963ES8#PBF | 量产 | |
| LT1963ES8#TRPBF | 量产 | |
| LT1963ES8-1.5#PBF | 量产 | |
| LT1963ES8-1.5#TRPBF | 量产 | |
| LT1963ES8-1.8#PBF | 量产 | |
| LT1963ES8-1.8#TRPBF | 量产 | |
| LT1963ES8-2.5#PBF | 量产 | |
| LT1963ES8-2.5#TRPBF | 量产 | |
| LT1963ES8-3.3#PBF | 量产 | |
| LT1963ES8-3.3#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 模数转换器 1 | ||
| LTC2991 | 推荐新设计使用 | 8 通道 I2C 电压、电流和温度监视器 |
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LT1963A 系列 | 1.5A、低噪声、快速瞬态响应 LDO 稳压器 |
工具及仿真模型
LTspice 2
- LT1963 - LDO Linear Regulators
- LT1963 Demo Circuit - Low Noise, Fast Transient Response LDO Regulator (10V to 5V@1.5A)
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

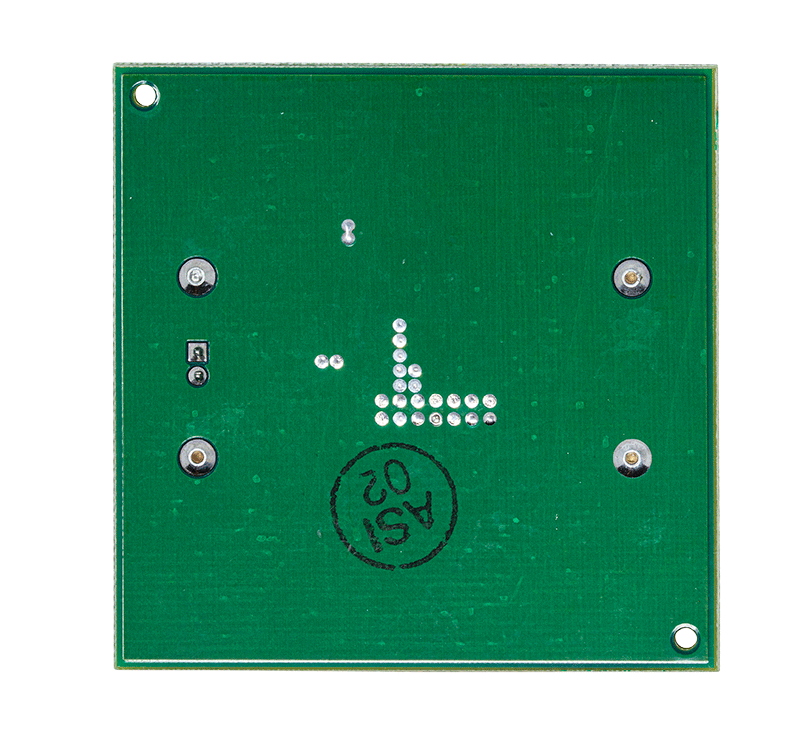

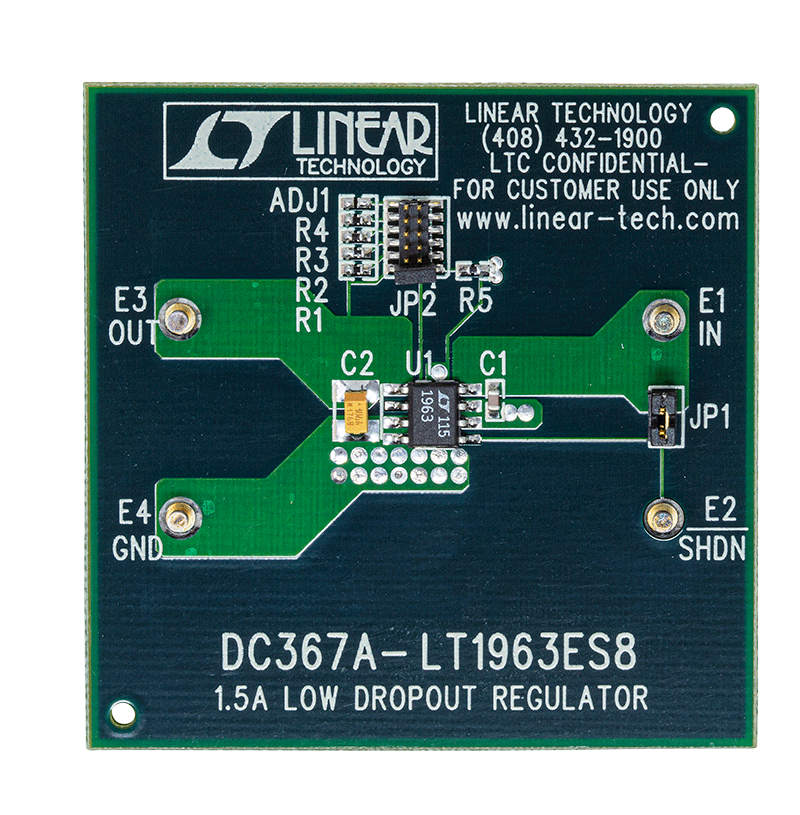

LT1963ES8演示板 | 低噪声LDO稳压器 2.5V ≤ VIN ≤ 20V， VOUT = 1.21V/1.5V/1.8V/2.5V/3.3V (1.5A)
