LT8609S

推荐新设计使用

具 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器

数据手册 (Rev. D) 产品选型表

产品模型: 8

Viewing:

产品详情

Silent Switcher^® 2 架构：
- 在任何 PCB 均可实现超低 EMI / EMC 辐射
- 消除了 PCB 布局敏感性
- 内部旁路电容器降低了辐射 EMI
- 任选的扩展频谱调制
宽输入电压范围：3.0V 至 42V
超低静态电流突发模式 (Burst Mode^®) 操作：
- <2.5μA I_Q (调节 12V_IN 至 3.3V_OUT)
- 输出纹波 <10mV_P-P
高效率 2MHz 同步操作：

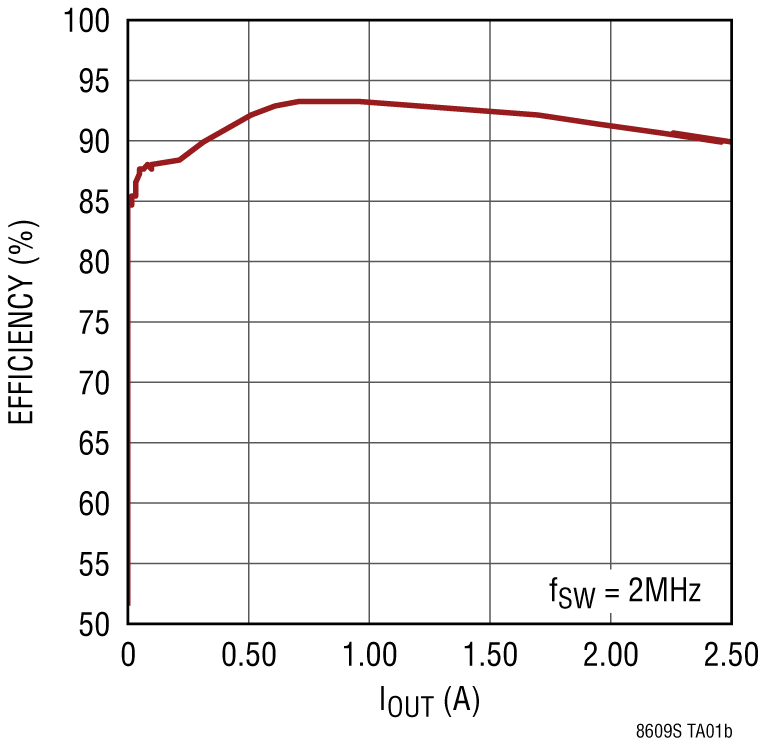

- >93% 效率 (在 1A，从 12V_IN 产生 5V_OUT)

2A 最大连续输出，3A 峰值瞬态输出
快速最小接通时间：45ns
可调及可同步频率范围：200kHz 至 2.2MHz
允许使用小的电感器
低压差
峰值电流模式操作
内部补偿
输出软起动和跟踪

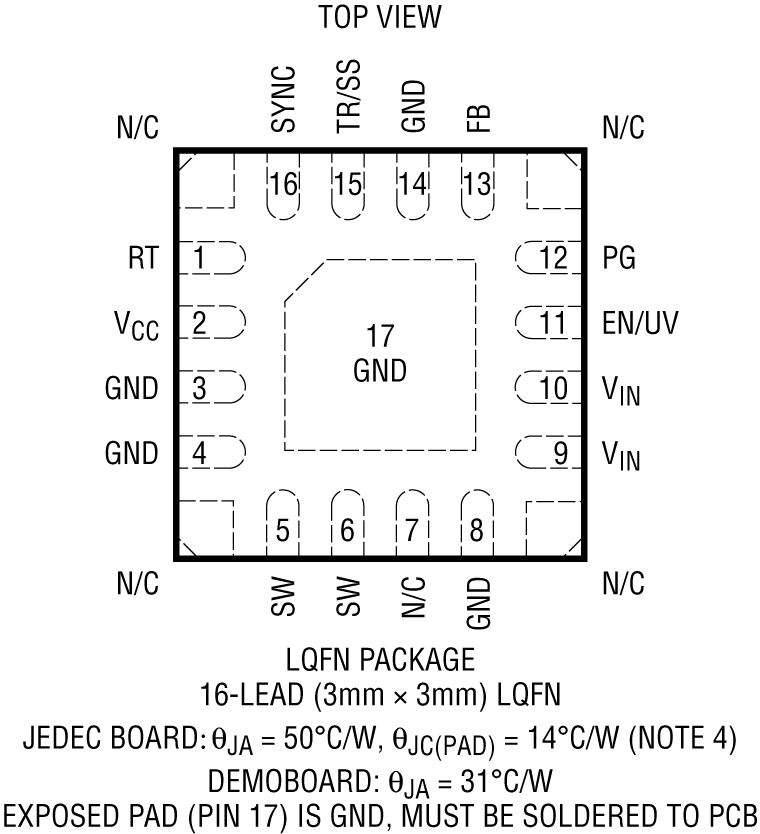

小外形 16 引脚 3mm x 3mm LQFN 封装
符合AEC-Q100的汽车应用要求

硬件生态系统

部分模型	产品周期	描述
Protection Switches & Controllers 2
LTC4380	推荐新设计使用	低静态电流浪涌抑制器
LTC4231	推荐新设计使用	微功率热插拔控制器

工具及仿真模型

LTspice 2

LTpowerCAD 1

LT8609S Project - 2MHz Low EMI High Voltage Synchronous Buck Regulator (5.5-42V to 5V @ 2A)

LTpowerCAD中提供以下器件的设计工具：

LT8609
LT8609A
LT8609S

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

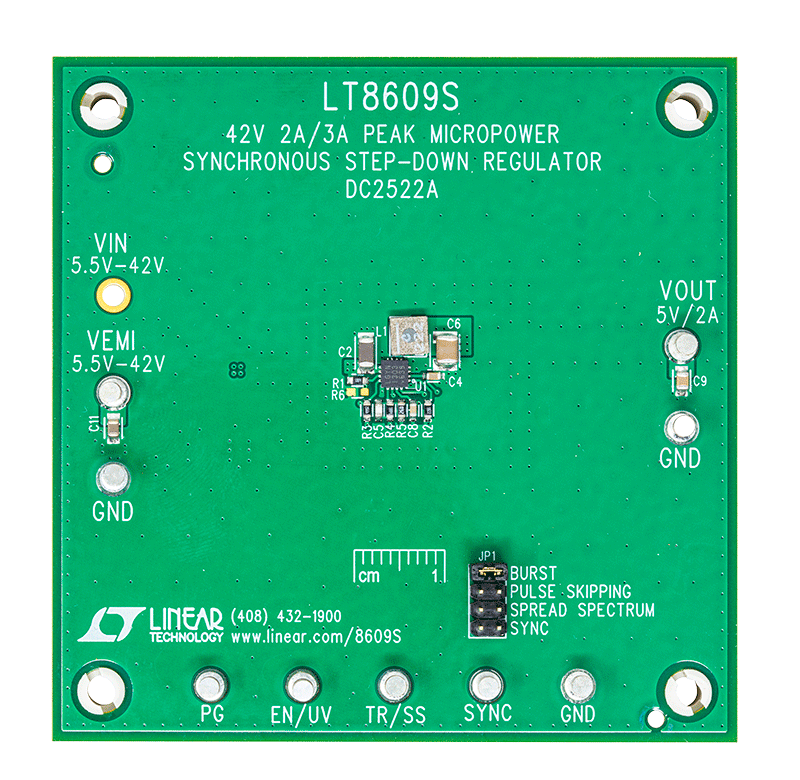

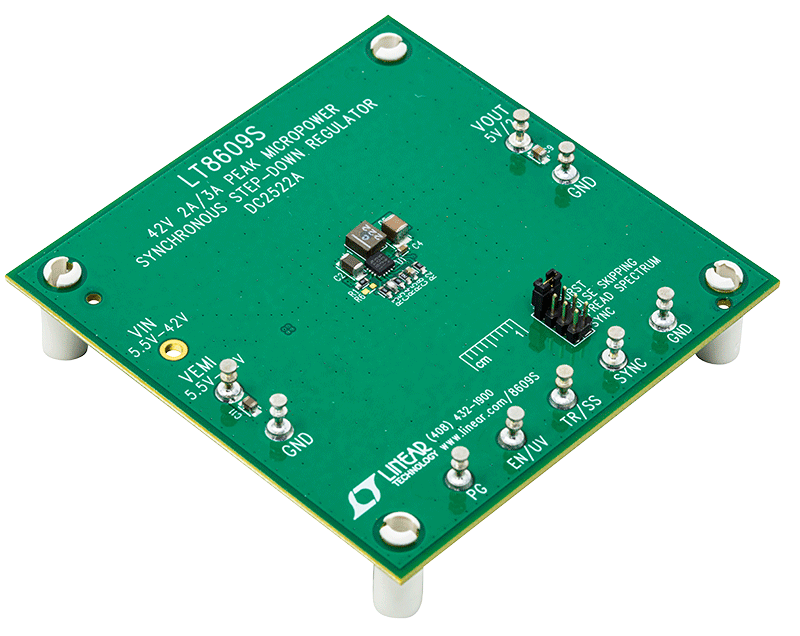

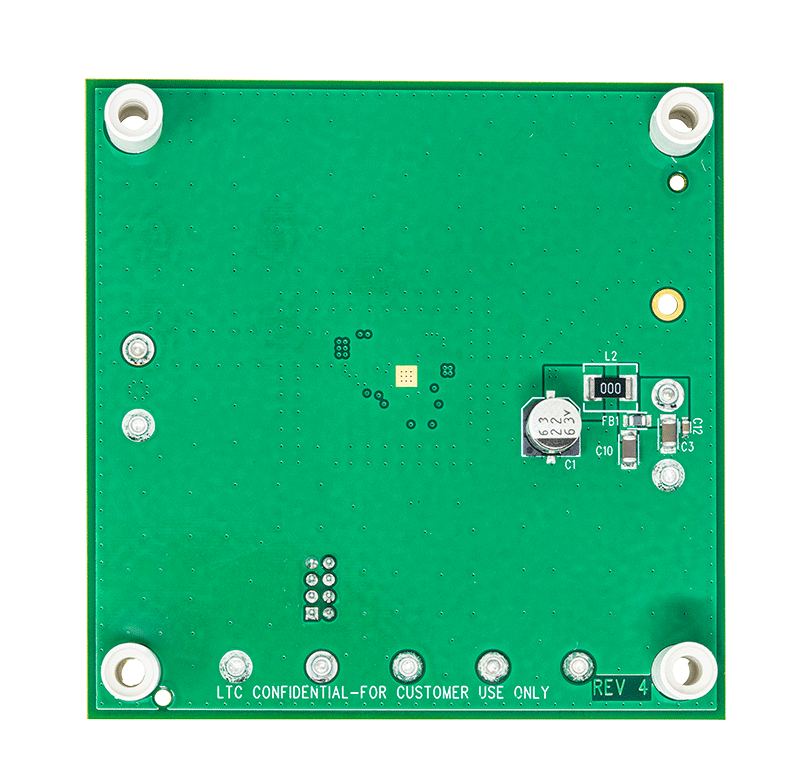

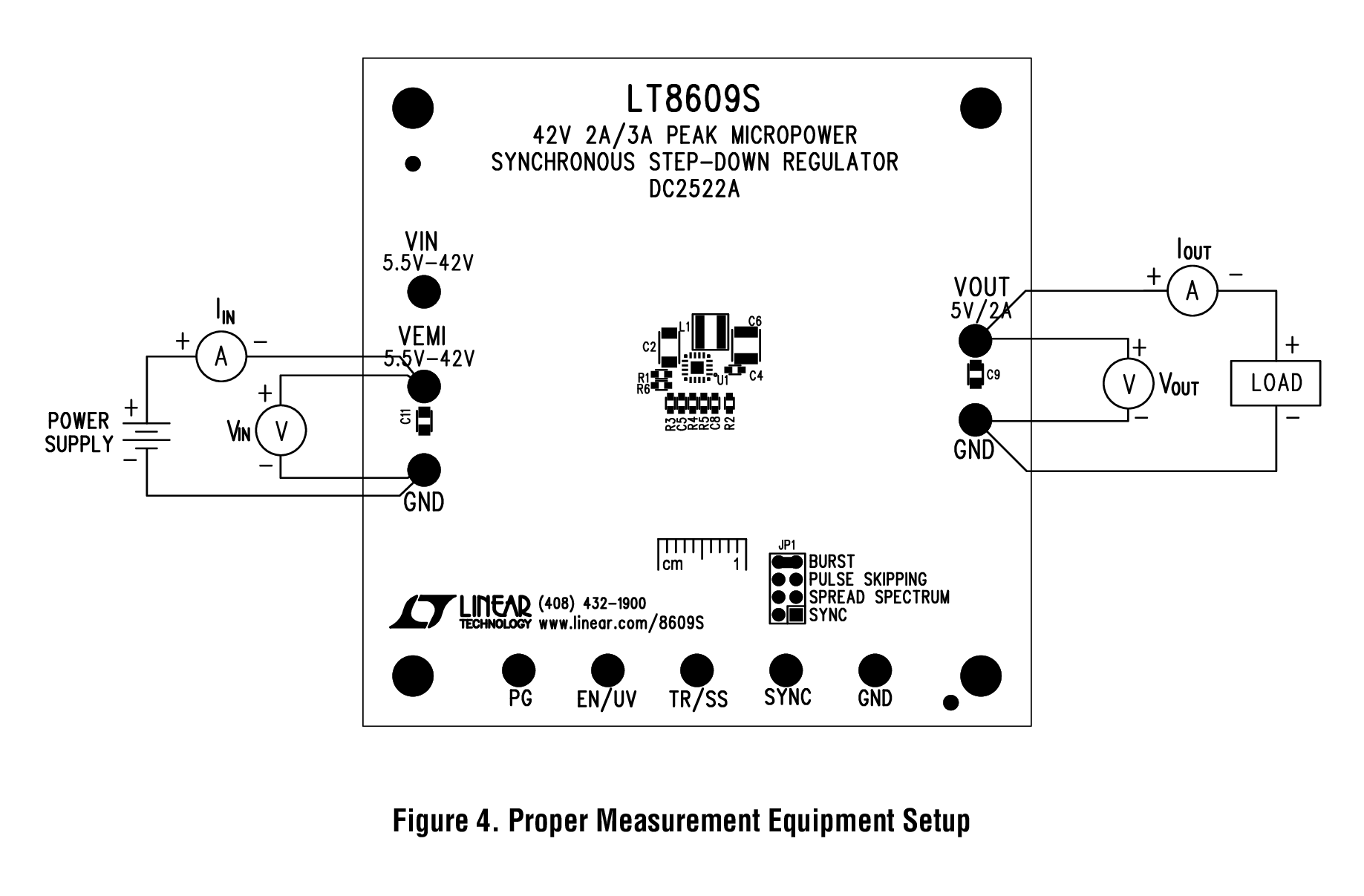

LT8609S演示板 | Silent Switcher 2降压型，5.5V ≤ VIN ≤ 42V，VOUT = 5V (2A)，fSW = 2MH

立即购买更多内容

产品详情

演示电路2522A是一款42V、2A/3A峰值微功耗同步降压型稳压器，内置LT8609S。该演示板设计提供5V输出和5.5V至42V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8609S是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，当输出稳定在5V时瞬态电流功耗仅为2.5μA。LT8609S中内置顶部和底部电源开关、补偿元件和其他必要电路，可将外部元件数量降至较低并简化设计。

资料

DC2522A - Schematic
2017/5/25

DC2522A - Design Files
2017/5/25

DC2522A - Demo Manual
2017/5/25

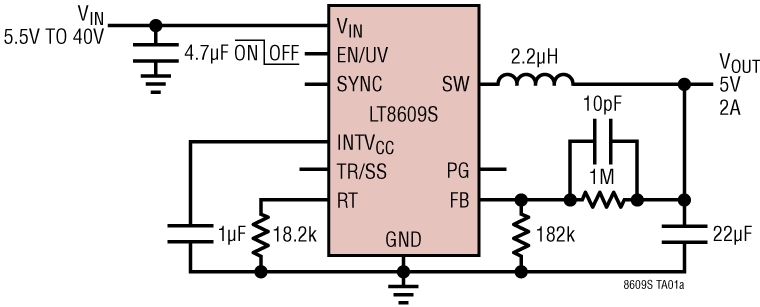

参考电路
