LTC3876

推荐新设计使用

用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准

数据手册
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 具 VTT 基准的完整 DDR 电源解决方案
  • 宽 VIN 范围：4.5V 至 38V，VDDQ：1V 至 2.5V
  • ±0.67% VDDQ 输出电压准确度
  • VDDQ 和 VTT 终端控制器
  • ±1.2% ±50mA 线性 VTTR 基准输出
  • 受控导通时间、谷值电流模式控制
  • 频率可编程范围：200kHz 至 2MHz
  • 可同步至外部时钟
  • tON(MIN) = 30ns，tOFF(MIN) = 90ns
  • RSENSE 或电感器 DCR 电流检测
  • 电源良好输出电压监视器
  • 过压保护和电流限值折返
  • 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装
LTC3876
用于 DDR 电源的双通道 DC/DC 控制器具有差分 VDDQ 检测功能和 ±50mA VTT 基准

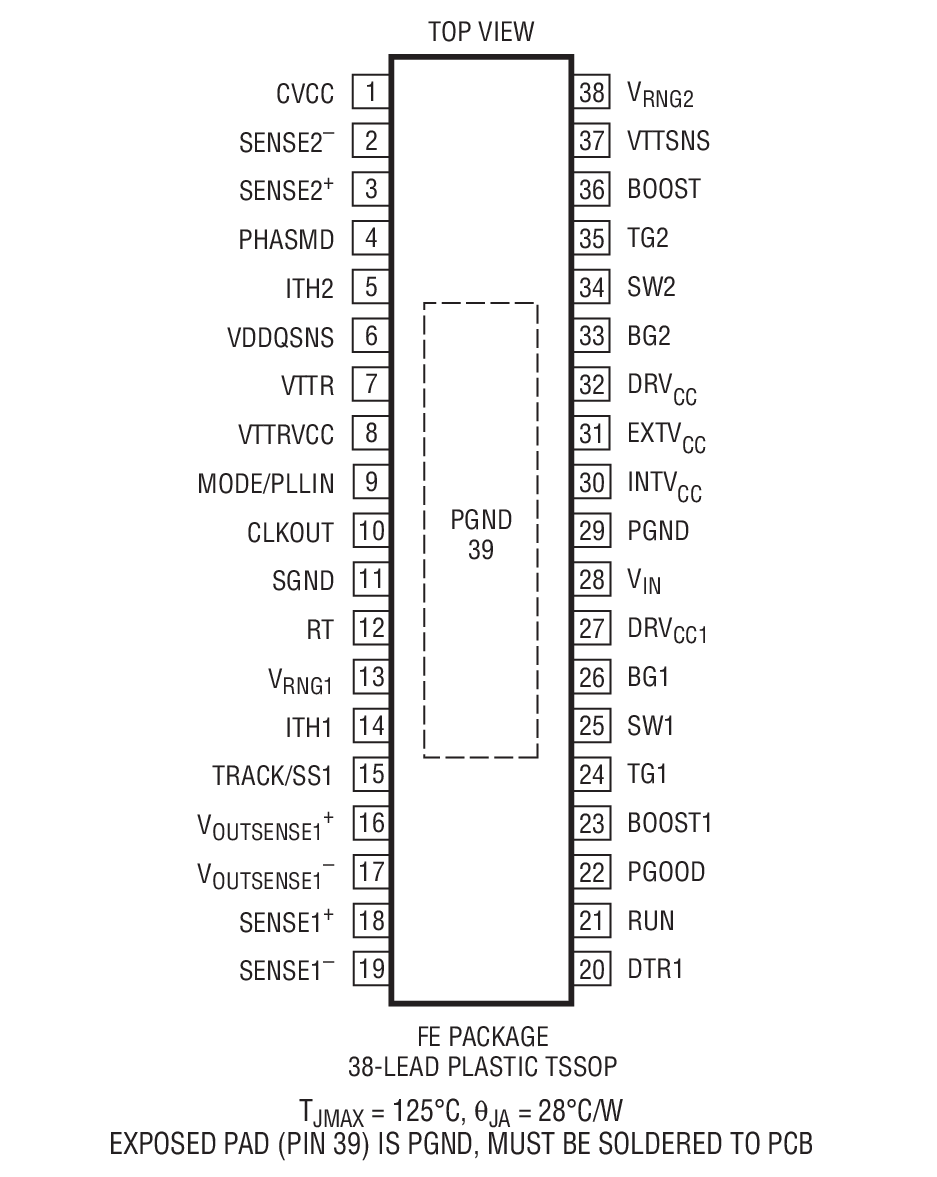

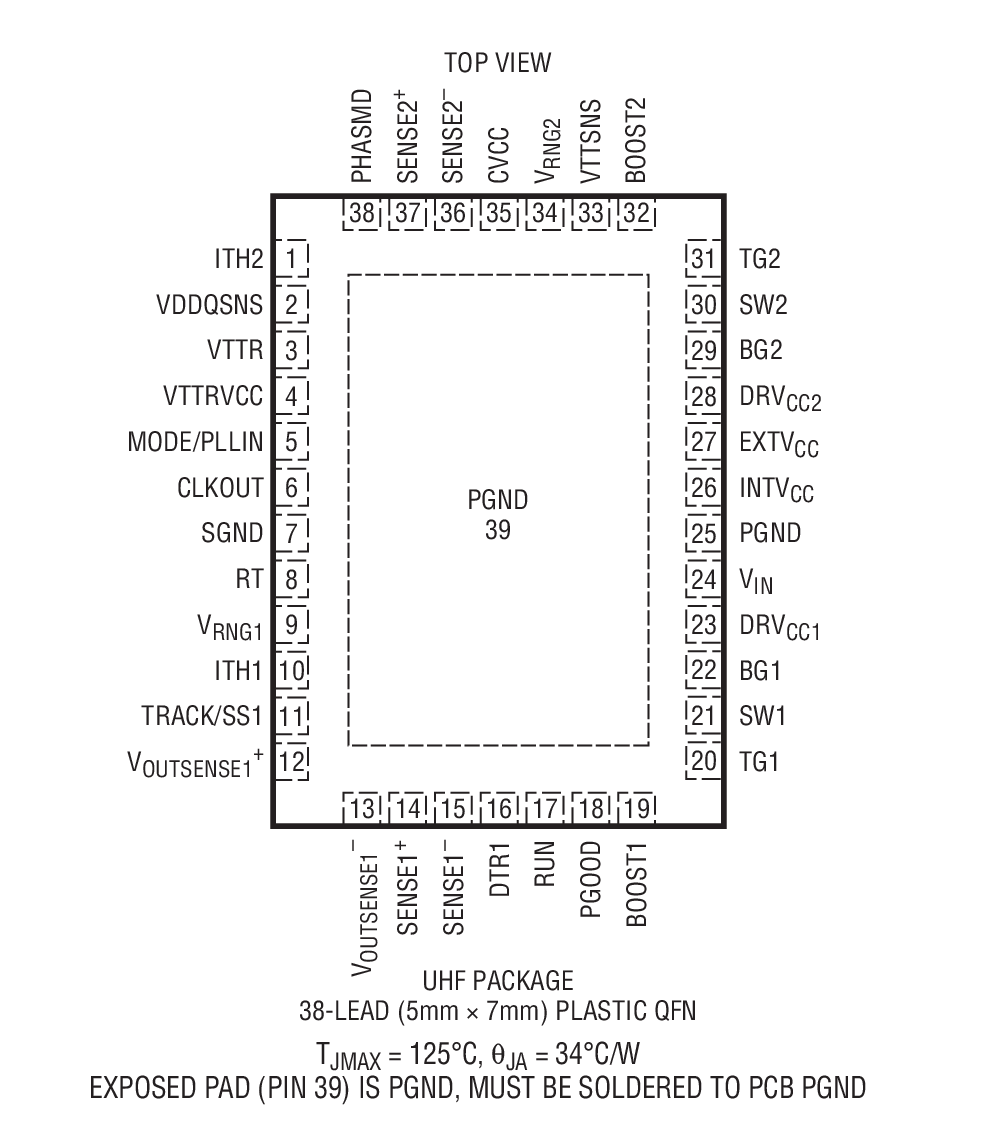

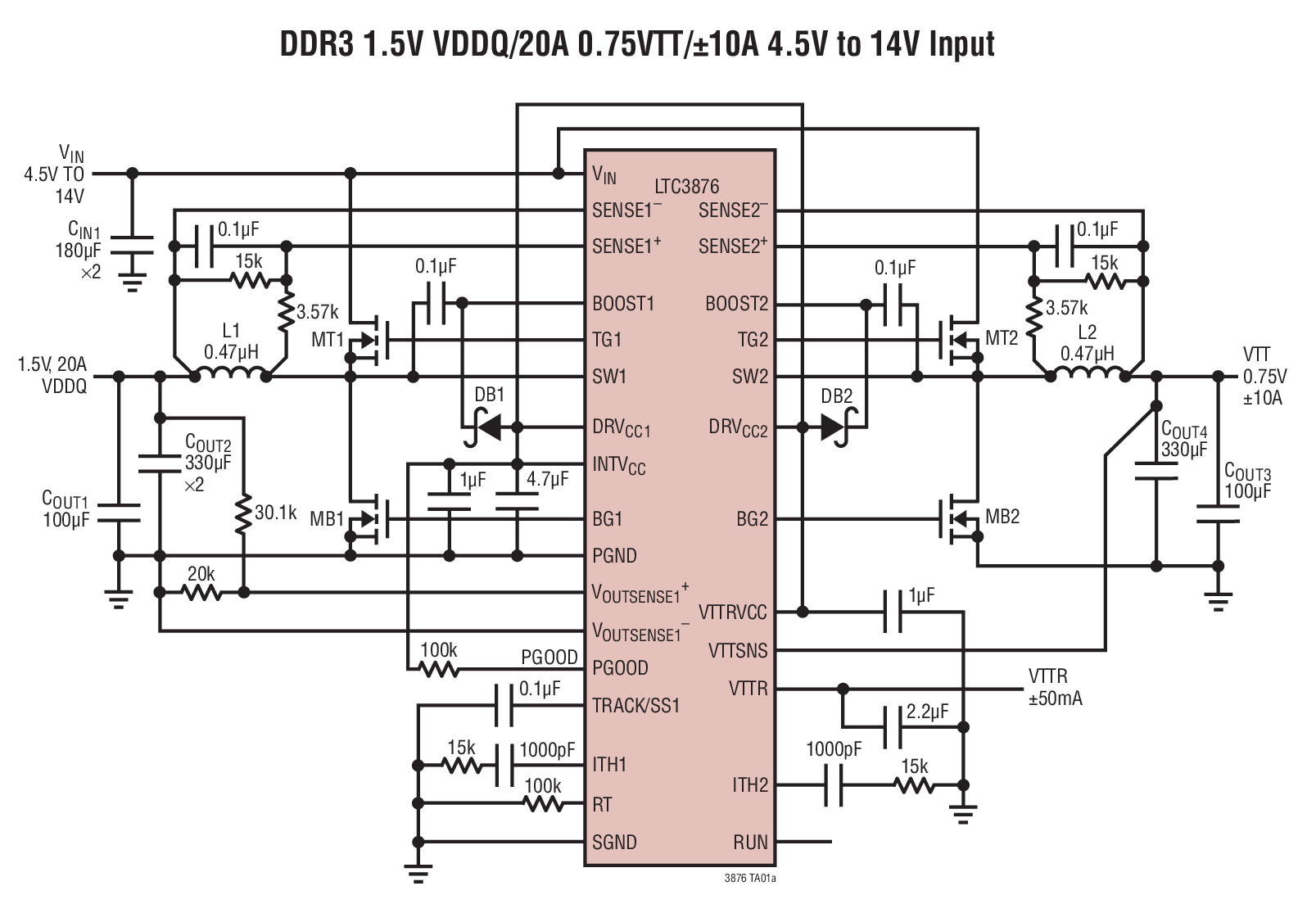

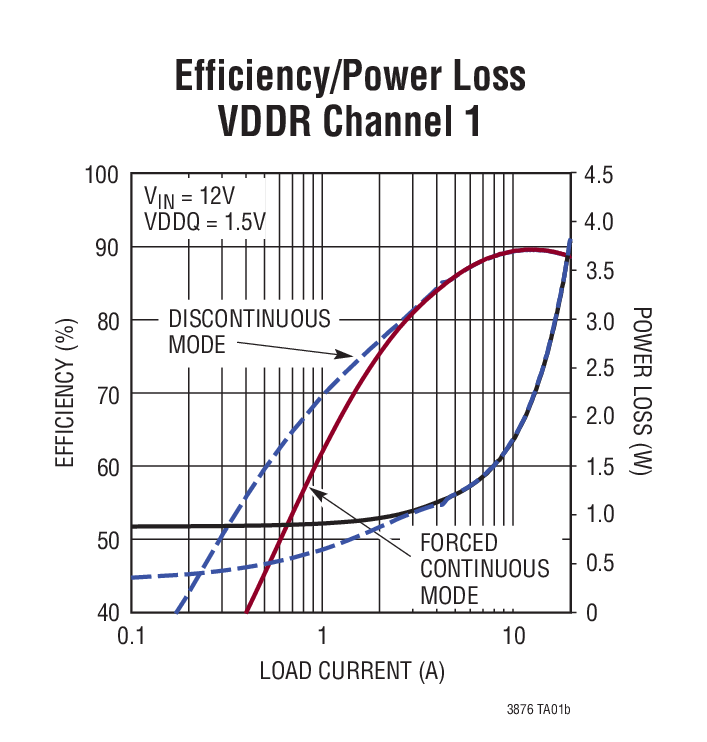

DDR3 1.5V VDDQ/20A 0.75VTT/±10A 4.5V to 14V Input Efficiency/Power Loss VDDR Channel 1 Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
External Interface Temperature Sensors 1
LTC2997
量产 远程 / 内部温度传感器
开关稳压器 1
LTM4632
推荐新设计使用 用于 DDR-QDR4 存储器的超薄、三路输出、降压型 μModule 稳压器
模数转换器 1
LTC2991
推荐新设计使用 8 通道 I2C 电压、电流和温度监视器
压控振荡器(VCO) 1
LTC6908
具有扩频​调制功能的电阻器组 SOT-23 振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1631A

LTC3876EUHF演示板 | DDR2/3，VIN = 4.5V至14V，VDDQ = 1.8V/1.5V (20A)，VTT = 0.9V/0.75V (±10A)

立即购买 更多内容

产品详情

演示电路1631A是一款双输出DDR2或DDR3电源，在1.8V或1.5V（跳线可选）下，对于VDDQ可提供20A电流，对于VTT (VTT = 0.5VDDQ )可提供±10A电流。它还具有±50mA VTTR参考输出。该演示板的工作电压范围为4.5V至14V，标称开关频率为400kHz。
DC1631A
LTC3876EUHF演示板 | DDR2/3，VIN = 4.5V至14V，VDDQ = 1.8V/1.5V (20A)，VTT = 0.9V/0.75V (±10A)

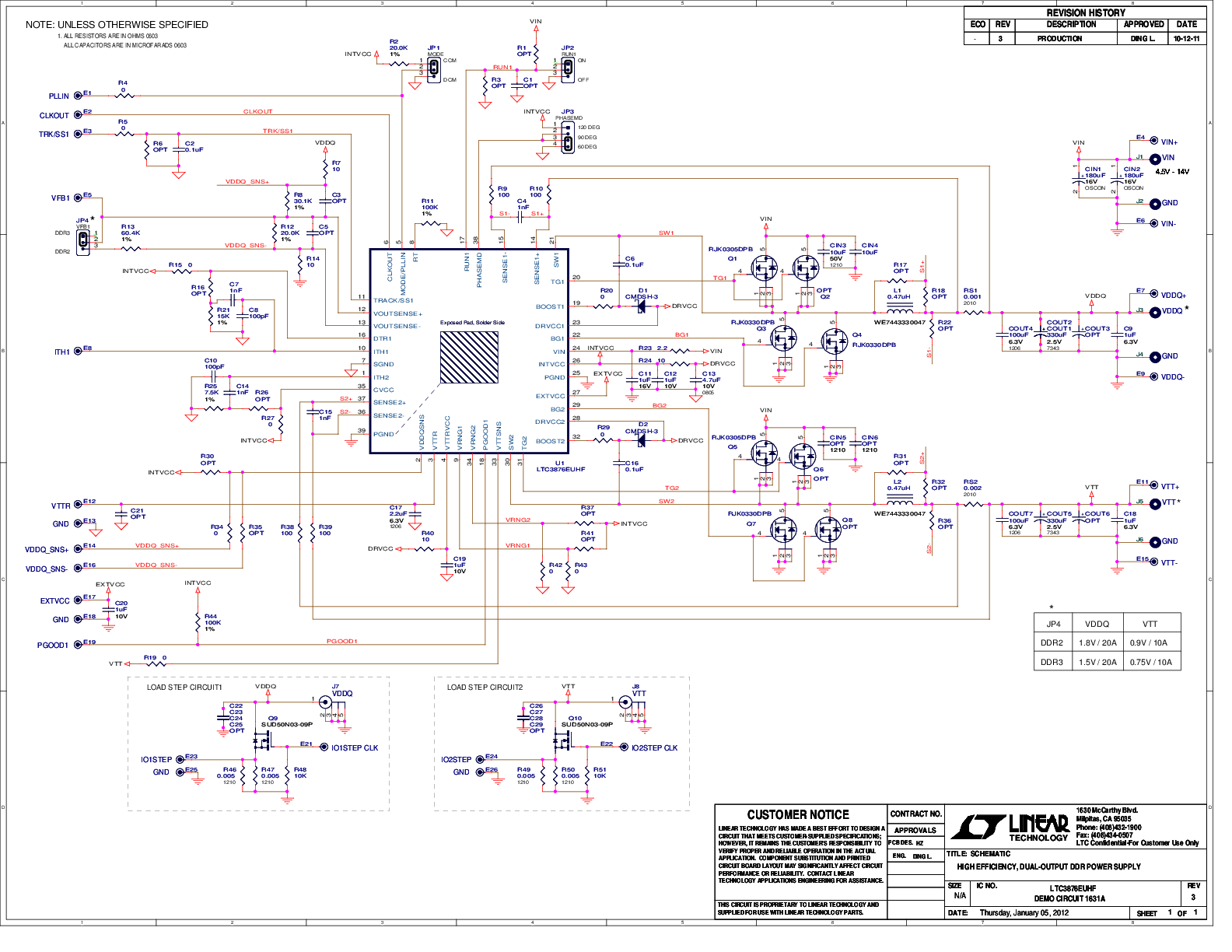

DC1631A - Schematic
