LTC4296-1

推荐新设计使用

5端口SPoE PSE控制器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合 IEEE 802.3cg 标准的 SPoE PSE
  • 五个独立的 PSE 端口
  • 宽输入电源工作范围：6 V 至 60 V
  • 可调电源和返回电子断路器
  • 在睡眠和禁用状态下，输入电源电流分别为 52 μA（典型值）和 51μA（典型值）
  • 电荷泵增强了外部高端 N 沟道 MOSFET
  • 通过外部微控制器支持 SCCP
  • 带 PEC 的 SPI 总线接口
  • 电压、电流和温度遥测
  • 每端口电源良好的比较器
  • PD 休眠、唤醒、唤醒转发支持
  • 采用 48 引脚 7 mm × 7mm QFN 封装
LTC4296-1

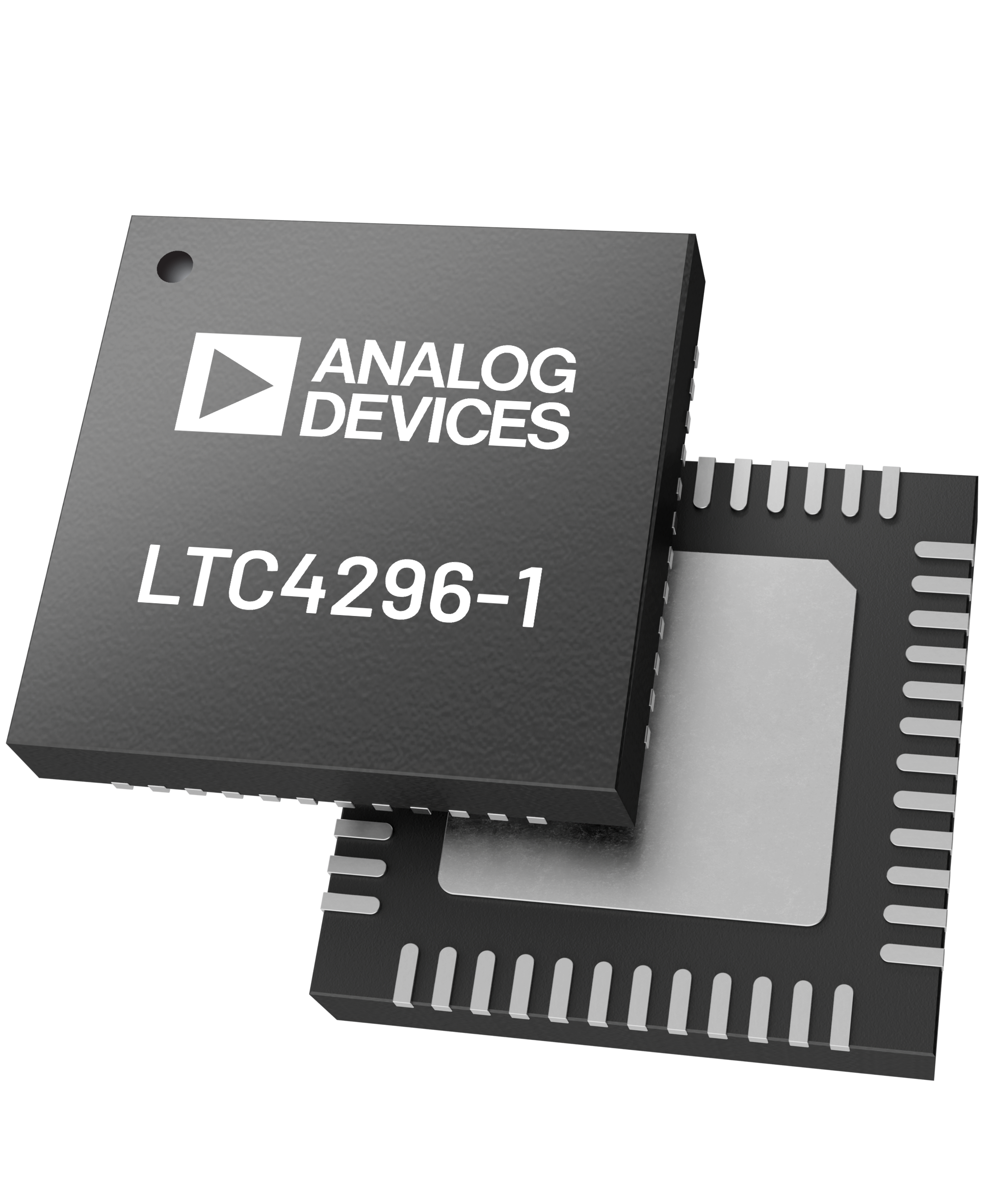

5端口SPoE PSE控制器

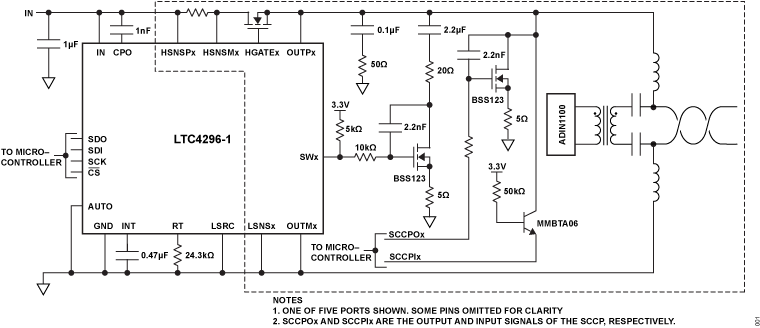

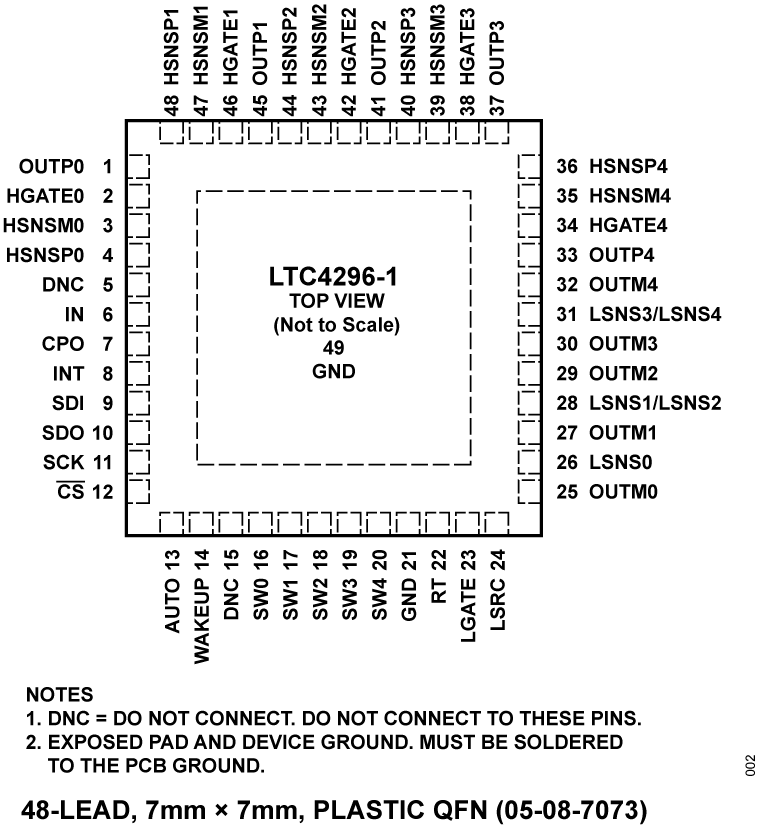

LTC4296-1 Application Circuit LTC4296-1 Pin Configuration LTC4296-1 Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 4
schematic 5
schematic 6
DEMO-ADIN1100D2Z

10BASE-T 至 10BASE-T1L 媒体转换器，包括 SPoE/APL，具有 ADIN1100 和 ADIN1200 以太网 PHY 以及 LTC4296-1 PSE 控制器

立即购买 更多内容

特性和优点

  • 10BASE-T 至 10BASE-T1L 介质转换器
  • 与 IEEE 802.3cg 兼容的 SPoE PSE 控制器
  • APL 设备的电源
  • 通过 USB COM 端口进行系统级诊断

产品详情

DEMO-ADIN1100D2Z 是一款媒体转换板，可提供标准 10BASE-T RJ45 以太网端口和 10BASE-T1L 设备之间的连接。

DEMO-ADIN1100D2Z 包含一个电源设备（PSE）控制器，它可以为连接的 10BASE-T1L 或高级物理层（APL）设备供电。PSE 控制器可配置为数据线供电（PoDL）/单对以太网供电（SPoE）电源 10 级、11 级、12 级、13 级、14 级和 15 级，以及 APL 电源 A 级、C 级和 3 级。

该板需要一个外部直流电源，其输出电压和最大输出电流与所选功率等级相关。对于功率类别（10 级、APL A 和 APL C）的子集，电路板也可以通过 USB 主机供电。

当用于最高功率 Class 15 和 APL 3 时，该板需要进行微小的修改和外部电源耦合电感。

DEMO-ADIN1100D2Z 可用作自主设备，通过一组开关和跳线进行配置，并在 LED 上指示其状态。

DEMO-ADIN1100D2Z 还可以通过 USB 连接到主机 PC。然后，可以使用一组简单的文本命令和消息访问 10BASE-T1L 链路状态、电源状态和诊断信息，这些命令和消息通过在 PC 上使用的串行终端软件，通过 USB COM 端口接口交换。

eval board
schematic 7
schematic 8
schematic 9
EVAL-SPoE-KIT-AZ

SPoE 评估套件

立即购买 更多内容

产品详情

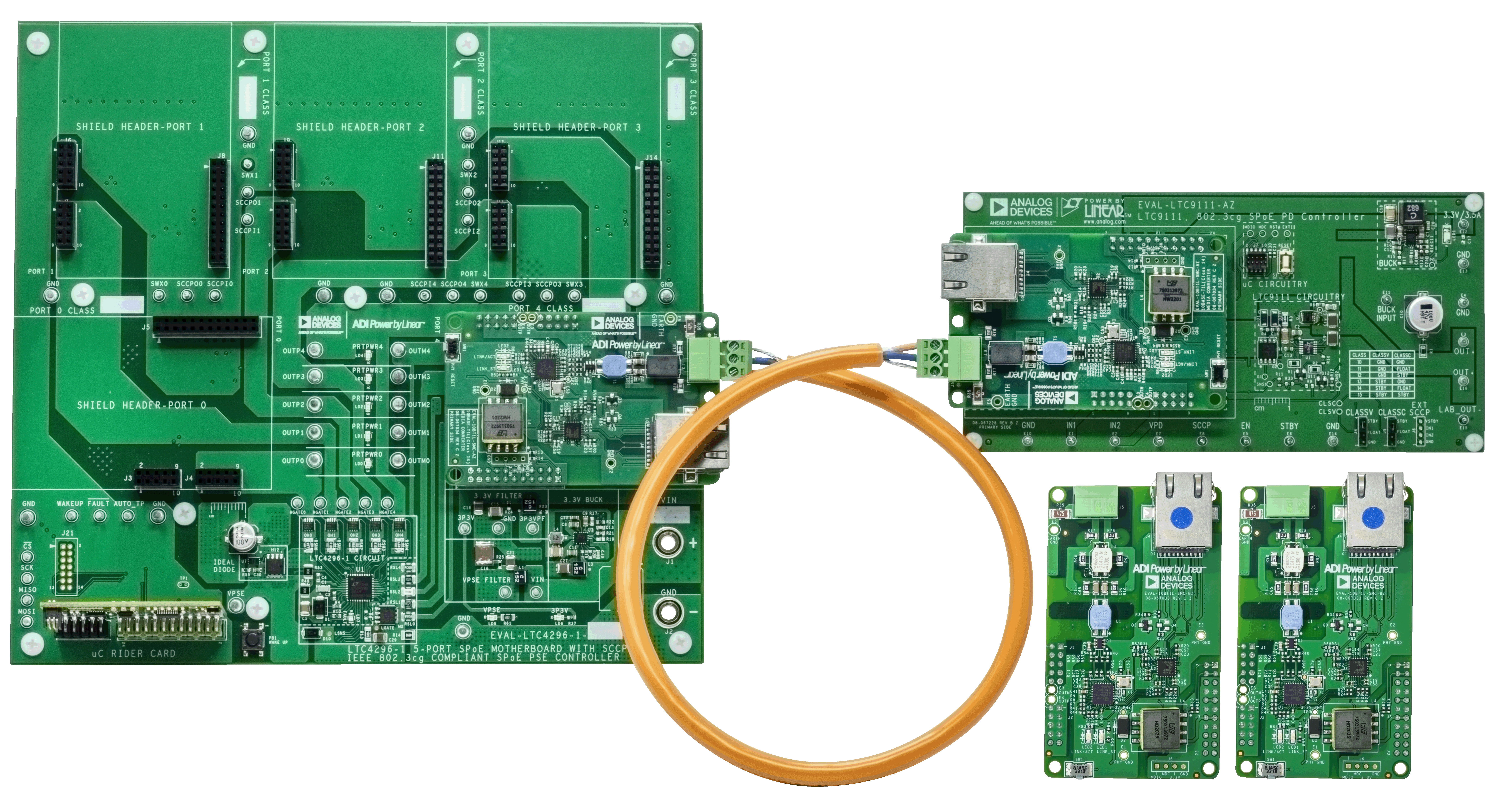

EVAL-SPoE-KIT-AZ 是一款 IEEE 802.3cg、单对、以太网供电 (SPoE) 评估套件。该套件具有 LTC4296-1、五端口 SPoE 供电设备 (PSE) 控制器和 LTC9111、SPoE 受电设备 (PD)，用于评估 IEEE 802.3cg 10 至 15 类 SPoE 电源。ADIN1100、10BASE-T1L PHY 提供系统以太网数据。
EVAL-LTC4296-1

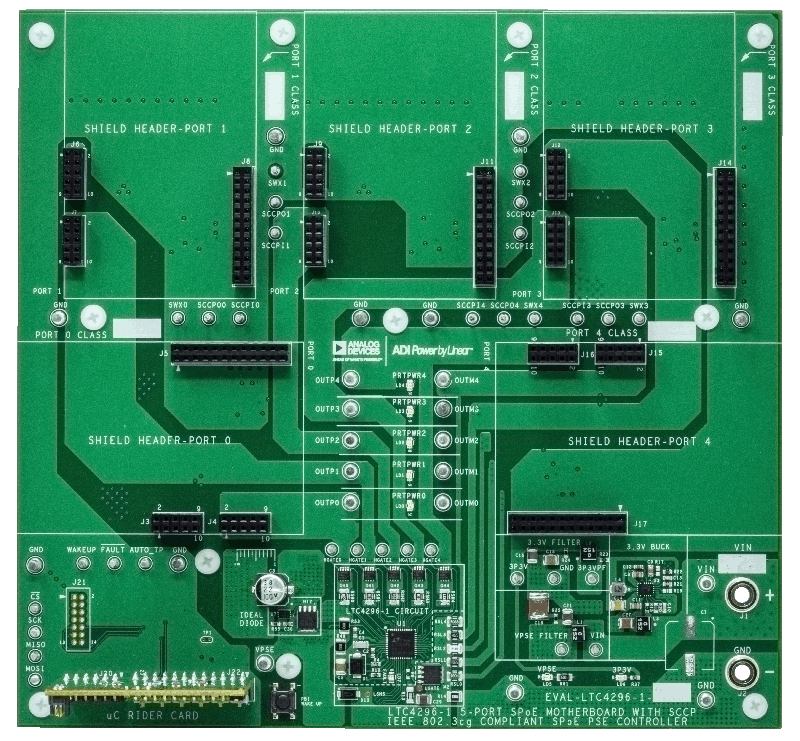

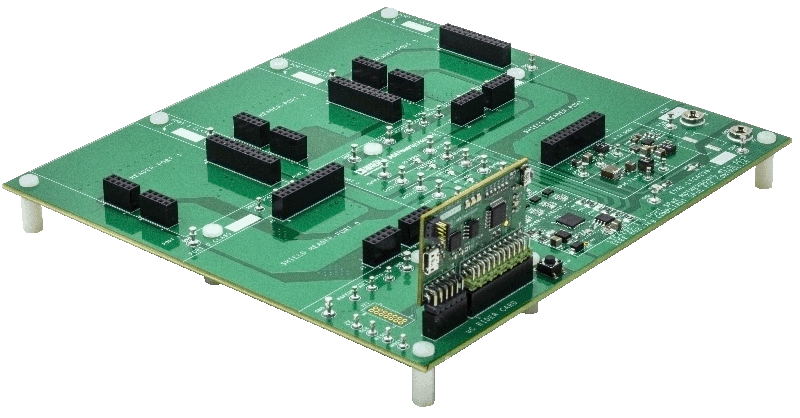

EVAL-LTC4296-1-KIT-AZ Evaluation Board EVAL-LTC4296-1-KIT-AZ Evaluation Board - Top View EVAL-LTC4296-1-KIT-AZ Evaluation Board - Bottom View
DEMO-ADIN1100D2Z
10BASE-T 至 10BASE-T1L 媒体转换器，包括 SPoE/APL，具有 ADIN1100 和 ADIN1200 以太网 PHY 以及 LTC4296-1 PSE 控制器

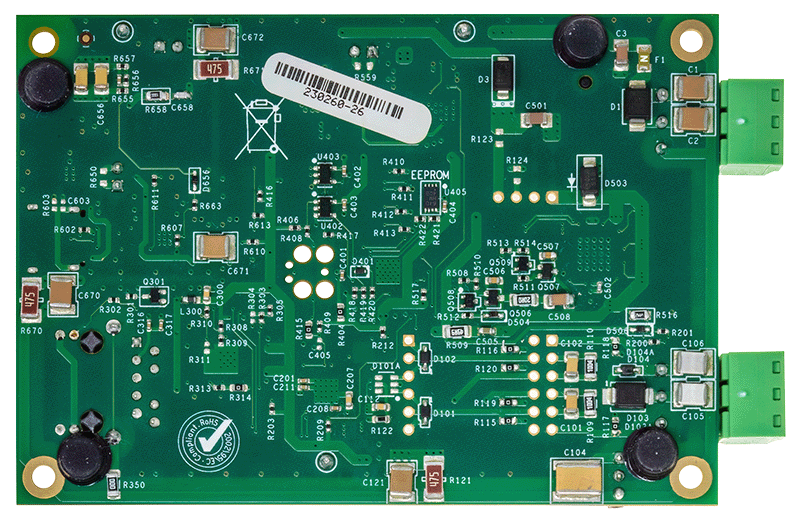

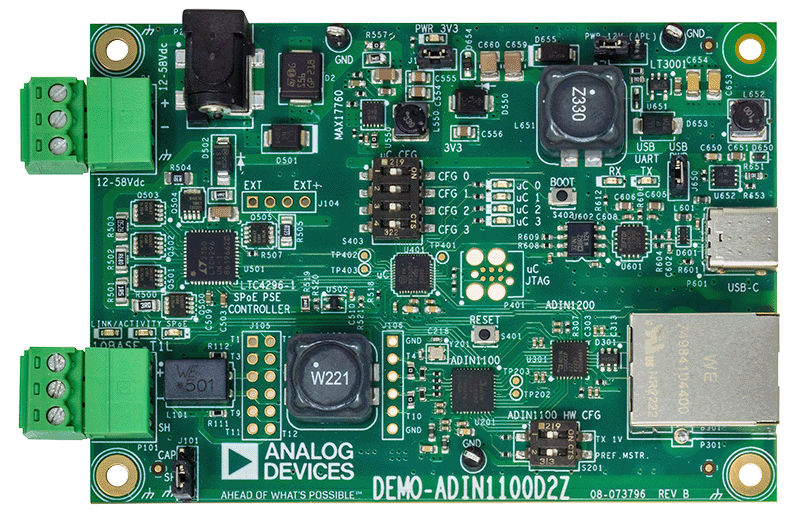

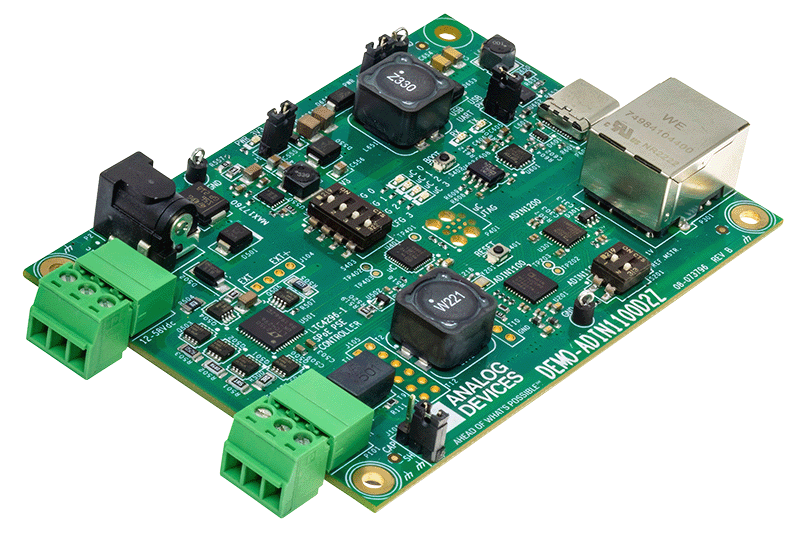

DEMO-ADIN1100D2Z Board Photo Angle View DEMO-ADIN1100D2Z Board Photo Top View DEMO-ADIN1100D2Z Board Photo Bottom View
EVAL-SPoE-KIT-AZ
SPoE 评估套件

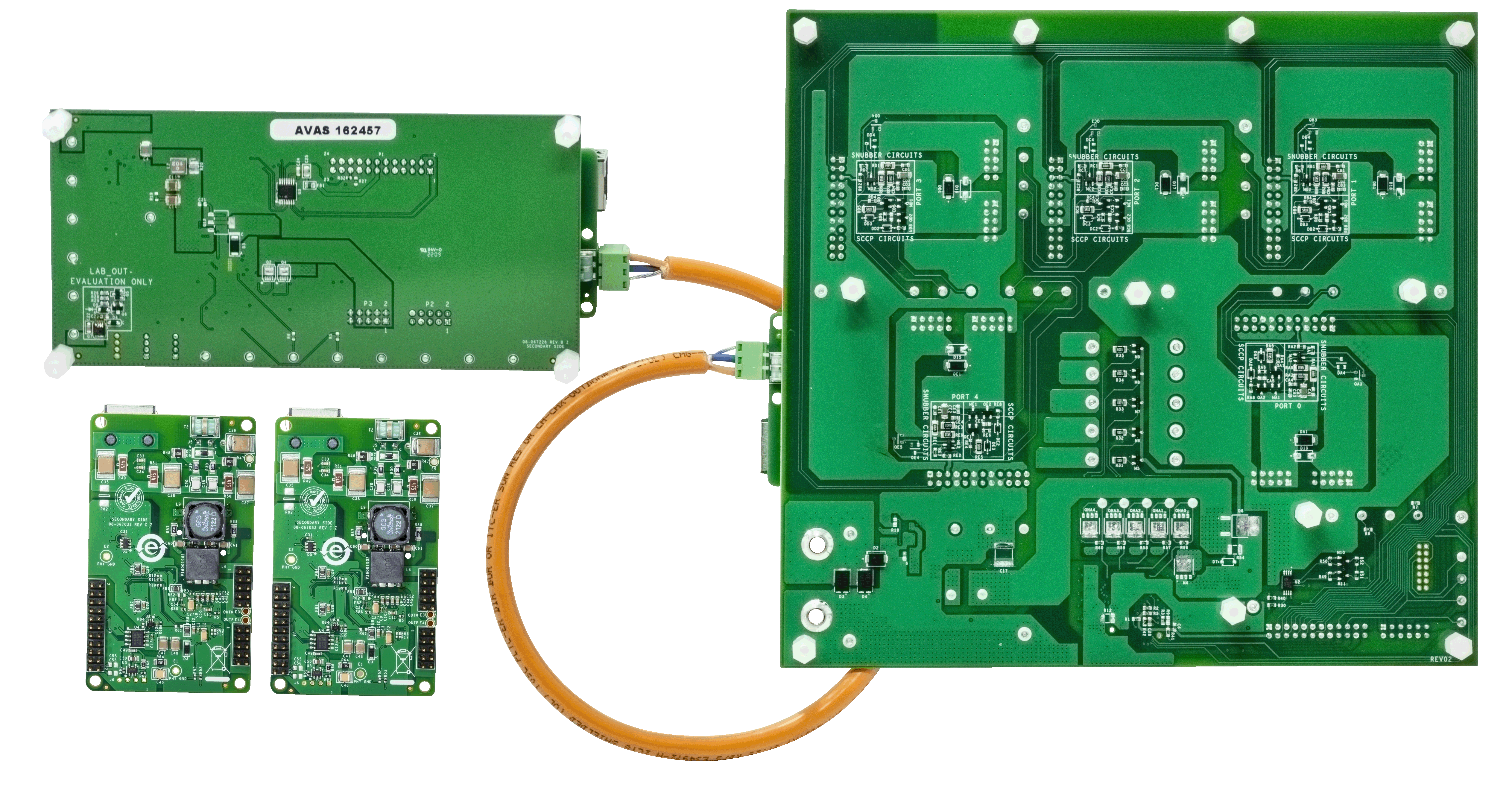

EVAL-SPoE-KIT-AZ Evaluation Board EVAL-SPoE-KIT-AZ Evaluation Board - Top View EVAL-SPoE-KIT-AZ Evaluation Board - Bottom View
