LTM4705

推荐新设计使用

20V_IN双路5A或单路10A降压型DC/DC μModule稳压器

数据手册 (Rev. A)

产品模型: 2

Viewing:

产品详情

在 <1cm²（单边 PCB）或 0.5cm² （双边 PCB）的空间内提供完整的解决方案
宽输入电压范围：3.1V 至 20V
0.6V 至 5.5V 输出电压
双 5A 或单 10A 输出电流
针对负载、线路和温度的最大总输出电压调节误差为 ±1.5%
电流模式控制，快速瞬态响应

外部频率同步
多相并联，均流
输出电压跟踪和软启动能力
可选择 Burst Mode^® 运行
过压输入和过热保护
电源正常指示器
6.25mm × 7.5mm × 3.22mm BGA 封装

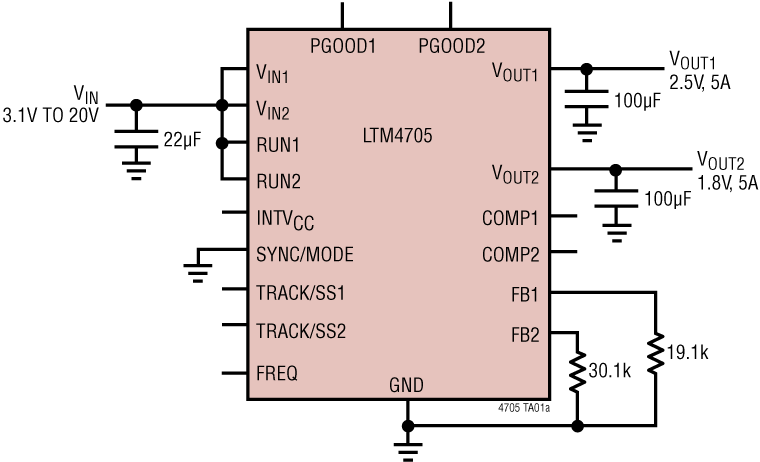

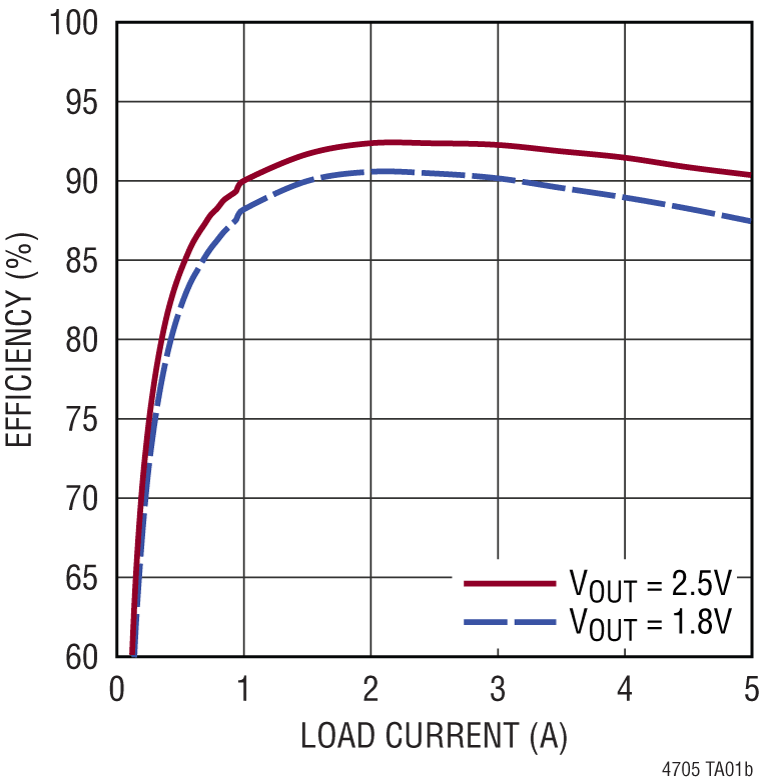

参考资料

数据手册 1

LTM4705: 20V_IN, Dual 5A or Single 10A Step-Down DC/DC μModule Regulator Data Sheet (Rev.A) 10/26/2021

用户手册 1

DC3051A - Demo Manual (Rev.0) 10/26/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4705EY#PBF	63-Lead BGA (6.25mm × 7.50mm × 3.22mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4705IY#PBF	63-Lead BGA (6.25mm × 7.50mm × 3.22mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 22, 2022 - 22_0137 LTM4705 Datasheet Update
		PCN22_0137_Form Material_Report Datasheet Specification Comparison
LTM4705EY#PBF	量产
LTM4705IY#PBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTM4705 - ?Module Regulators

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTM4705 | 20VIN、双路5A降压型DC/DC μModule稳压器

立即购买更多内容

产品详情

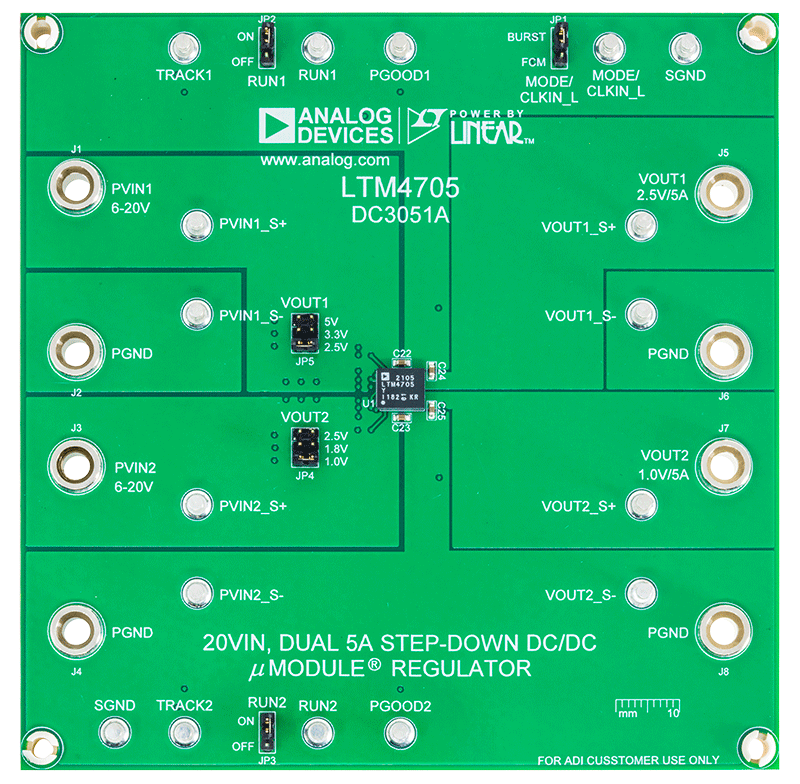

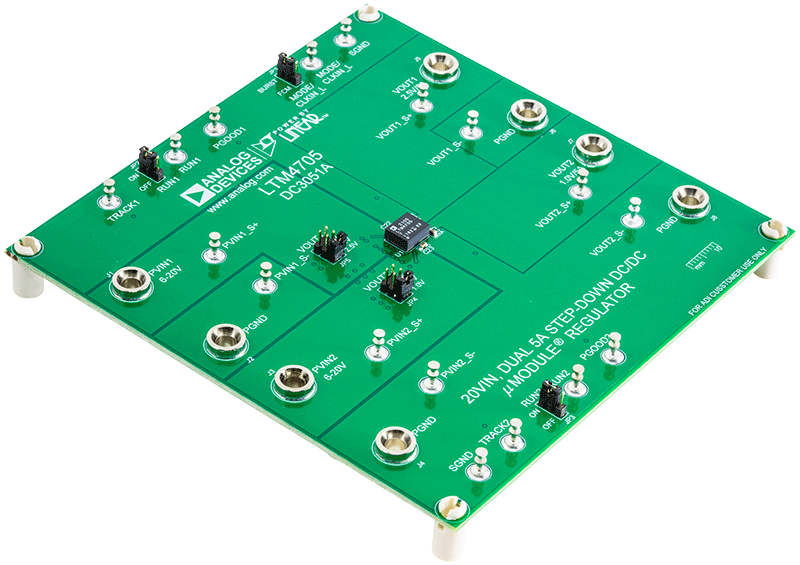

演示电路3051A内置LTM4705，这是一款采用紧凑、薄型6.25mm ×7.5mm ×3.22mm BGA封装的高效率双通道5A或单通道10A μModule^® DC/DC稳压器。LTM4705可采用3.1V至20V输入，并产生0.6V至5.5V输出（仅降压型）。DC3051A演示板旨在将6V^IN至20V^IN转换为双路5A跳线可选输出。该板默认以1MHz的固定频率工作，可通过MODE/SYNC引脚在1MHz至3MHz之间同步。凭借其高开关频率和电流模式架构，可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。DC3051A可在强制连续模式或脉冲跳跃模式下工作以实现低噪声，或在Burst Mode^®下工作，以在轻负载条件时实现高效率。有关更多详细信息，请参见LTM4705数据手册。

在对DC3051A进行任何更改之前，建议阅读LTM4705数据手册。

资料

DC3051A - Demo Manual (Rev.0)
2021/10/26

DC3051A - Design Files
2021/10/26

DC3051A - Schematic
2021/10/26
