LTM8049

推荐新设计使用

双路 SEPIC 或负输出 μModule DC/DC 转换器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 两个完整的开关模式电源
  • SEPIC 或负输出拓扑
  • 宽输入电压范围：2.6V 至 20V
  • 2.5V 至 24V 或 –2.5V 至  –24V 输出电压
  • 可从 12VIN 产生 1A/5VOUT
  • 可选的开关频率：200kHz 至 2.5MHz
  • 电源良好输出用于基于事件的排序
  • 可由用户配置的欠压闭锁
  • 具有金衬垫涂层并符合 (e4) RoHS 标准的封装
  • 扁平 15mm x 9mm x 2.42mm 表面贴装型 BGA 封装
LTM8049
双路 SEPIC 或负输出 μModule DC/DC 转换器

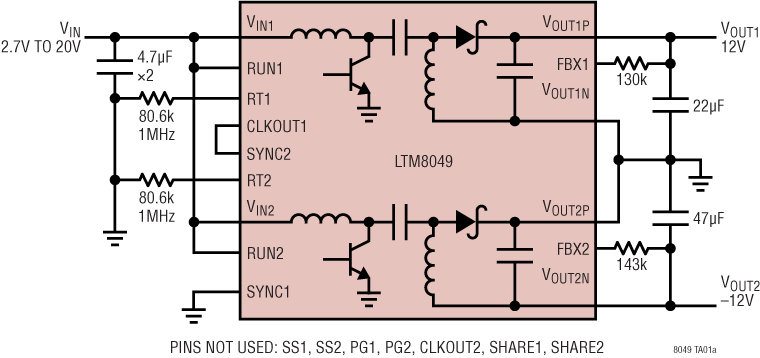

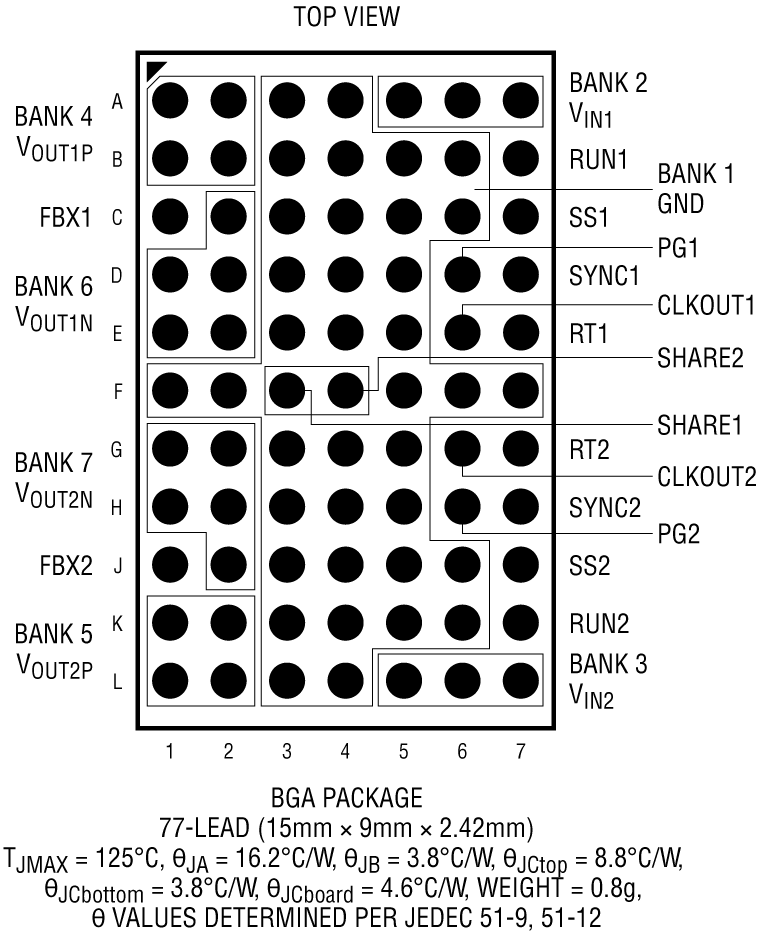

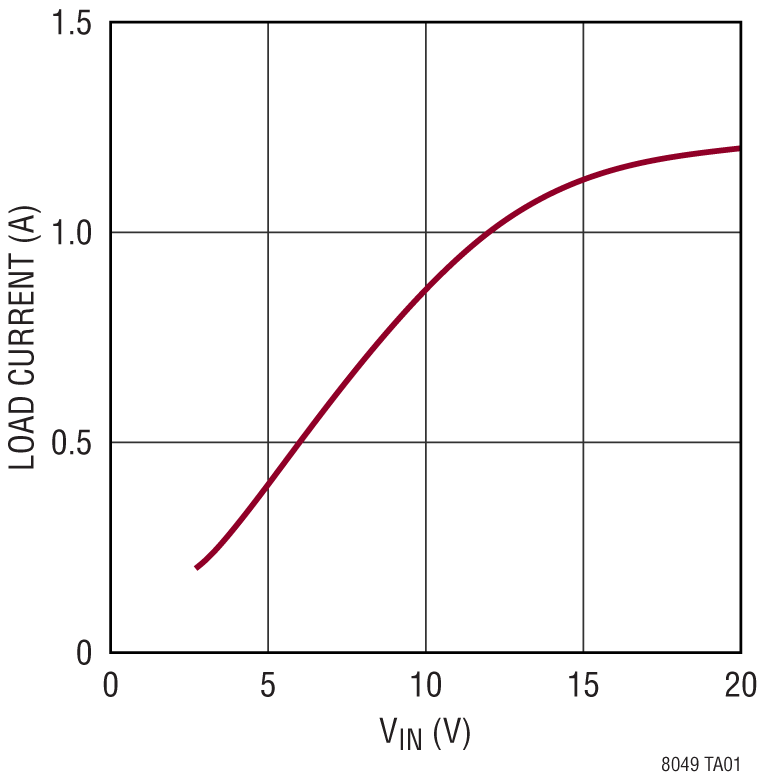

LTM8049 Application Circuit LTM8049 Performance Graph LTM8049 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Protection Switches & Controllers 2
LTC4367
推荐新设计使用 100V 过压、欠压和反向电源保护控制器
LTC4417
推荐新设计使用 确定了优先级的 PowerPath™ 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2244A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

立即购买 更多内容

产品详情

演示电路2244A内置LTM8049，一款双通道SEPIC或反相μModule®稳压器。该演示电路配置为两个独立的SEPIC和反相DC/DC转换器，具有+12V和–12V输出电压以及高达20V的输入电压。两个通道的开关频率在DC2244A上设置为1MHz。在故障或输出过载期间，当输出低于目标调节点的15%时频率折返，从而保护功率开关免受损坏。

eval board
schematic 5
schematic 6
schematic 7
AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

立即购买 更多内容

特性和优点

  • 兼容 FMC 的外形规格
  • 可使用外部电源通过 FMC 连接器供电
  • 提供电平转换和各种电源值
  • 与 RaspberryPi X-MW 控制器兼容

产品详情

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板，外形规格与 FMC 兼容。它由 FMC 连接器供电，而对于需要更高负载电流的应用，可以添加外部电源。在这种情况下，将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压，可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

  • RF 和微波设计
  • 电压电平转换
  • 通用软件无线电
  • 雷达系统
  • 点对点通信系统
  • 多输入/多输出 (MIMO) 无线电
  • 自动测试设备
DC2244A
LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

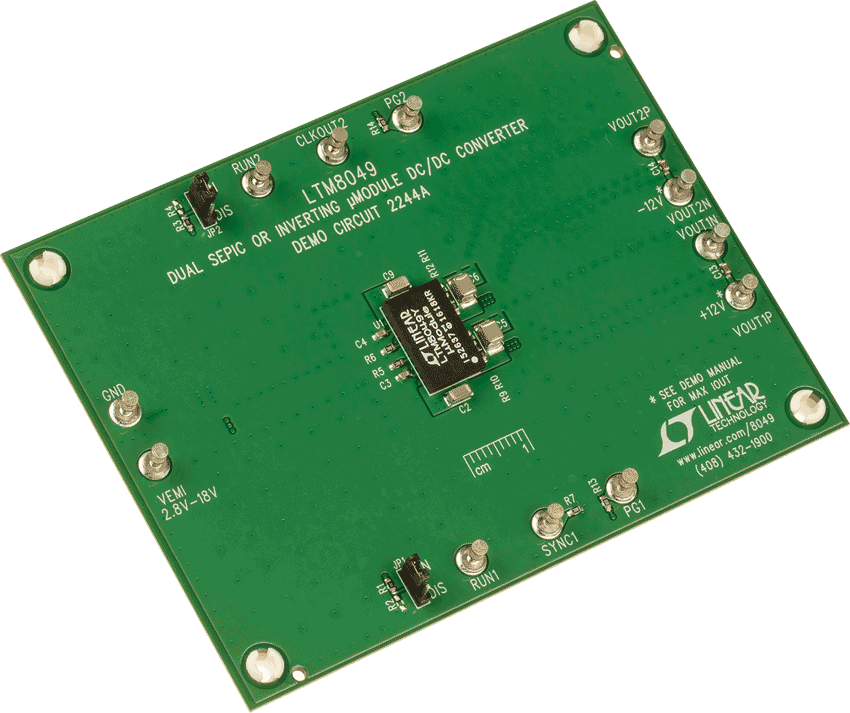

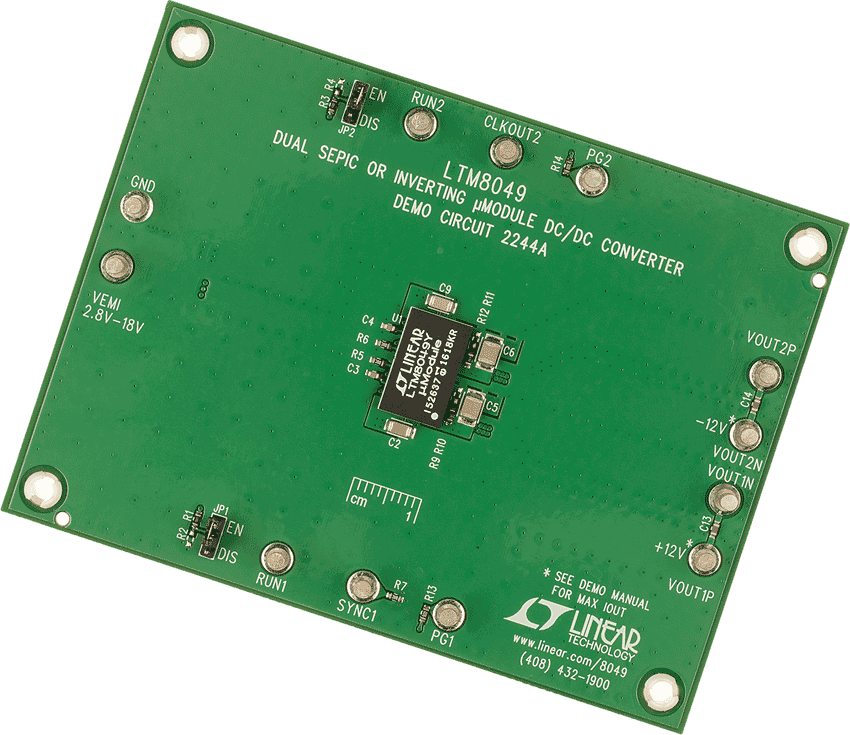

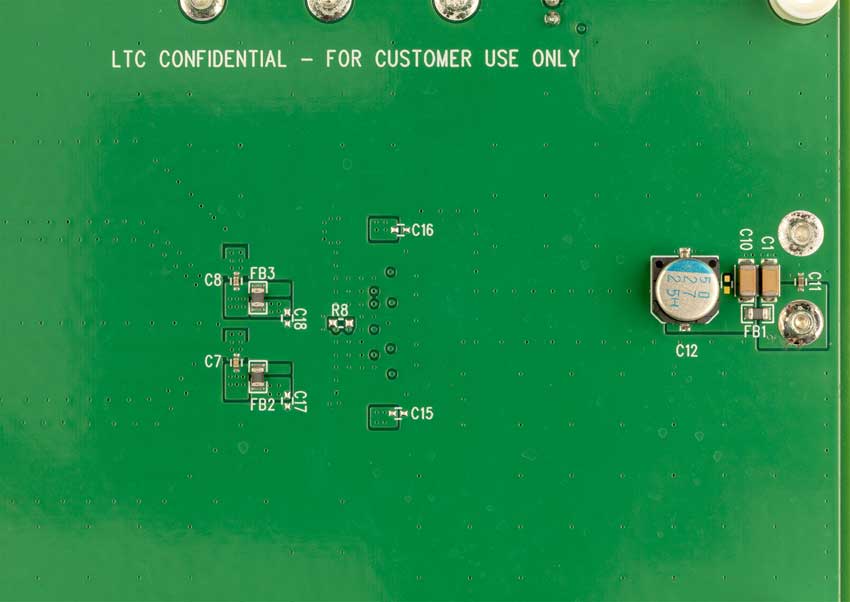

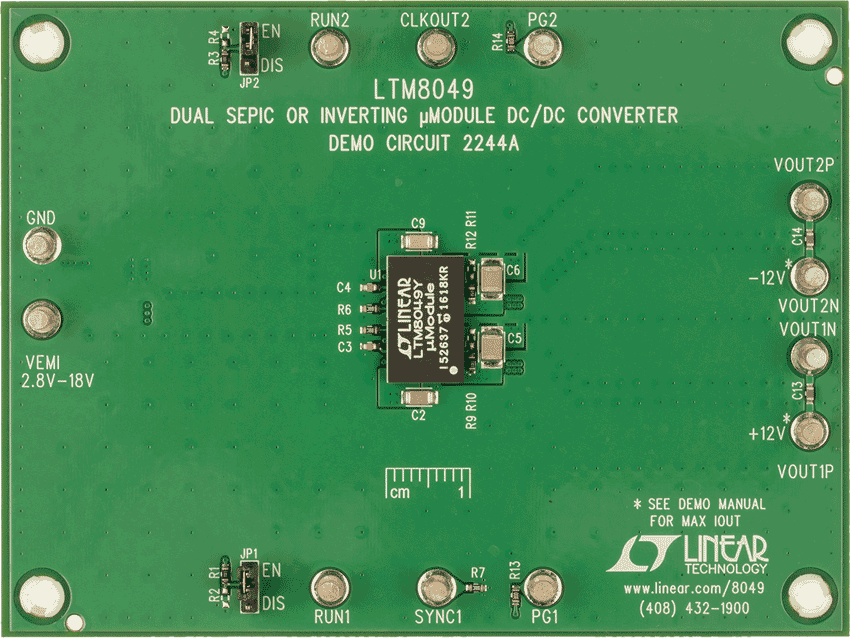

DC2244A Demo Board DC2244A Demo Board DC2244A Demo Board DC2244A Demo Board
AD-FMCXMWBR1-EBZ
兼容 FMC X-Microwave 的电平转换器和电源套件
AD-FMCXMWBR1-EBZ FMC X-Microwave Protoplate Board AD-FMCXMWBR1-EBZ-KIT

参考电路

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
