MAX31913

量产

八通道、工业数字输入电平转换器/串行器

业内最稳定的低功耗数字输入串行器

数据手册 (Rev. 3)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

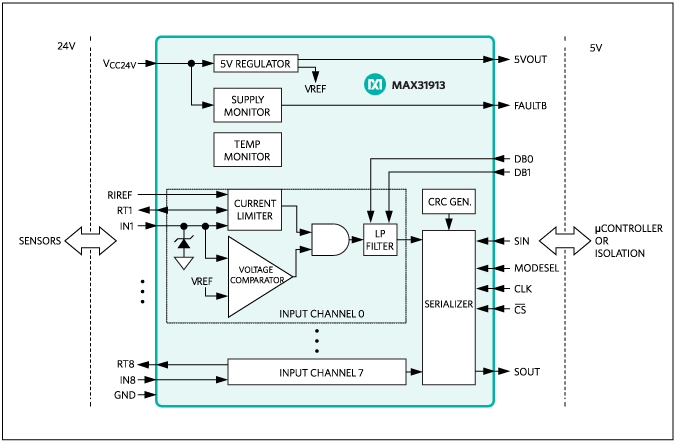

产品详情

  • 八个高压输入通道(最高36V)
  • 可配置成IEC 61131-2输入类型1、2、3
  • 7V至36V较宽的工作电压范围
  • 可选择配置5V供电
  • 可选择输入滤波和0ms至3ms去抖
  • 可配置0.5mA至6mA输入限流
  • 所有输入引脚具有较高的HBM ESD保护
  • 集成8-1串行器，SPI接口
  • 内部5V稳压器
  • 过热指示
  • 片上24V电源电压监测
  • 极低的静态电流和功耗/散热
  • 可产生并发送多位CRC校验码，用于检错，提高与外部微处理器之间的数据传输可靠性
  • 现场总线侧的LED驱动器不消耗电能
MAX31913
八通道、工业数字输入电平转换器/串行器
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
工业I/O 2
MAX31910
量产 8通道、工业数字输入信号电平转换器/串行器
MAX31911
量产 8通道、工业数字输入信号电平转换器/串行器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

参考电路

maxrefdes12fig01
maxrefdes12fig01
maxrefdes12fig00
maxrefdes12fig04
MAXREFDES12 参考设计

隔离、八通道、工业数字输入电平转换器/串行器

查看参考设计详情

特性和优点

  • 八路高压输入通道(最高36V)
  • 片上8-1串行器，SPI接口
  • 内部5V稳压器
  • 隔离电源和数据
  • 小尺寸印制板(PCB)面积
  • 器件驱动器
  • C语言源代码示例
  • Pmod™兼容规格

MAXREFDES150 pocket io system
MAXREFDES150 pocket io system
MAXREFDES150 参考设计

Pocket IO PLC Development Platform

查看参考设计详情

特性和优点

  • Two analog input channels ±12V, differential, 0V to +12V range per pin, 24-bit ADC
  • Two analog input channels ±24mA, 24-bit ADC
  • Analog output channel 0V to ±12V, 16-bit DAC
  • Eight digital input channels 36V (max) configurable for IEC® 61131-2 input types 1, 2, and 3
  • Eight digital output channels; 640mA high-side switches or 640mA push-pull at 24V
  • Two RS-485 COM ports; half-duplex up to 42Mbps data rate
  • Three DC-motor controllers: 9V to 32V full-bridge DC-motor drivers, up to 2.5A peak motor current (supplied by separate power supply)
  • Four IO-Link master ports with M12 female connectors
  • Fully IO-Link version 1.1 compliant
  • TEConcept IO-Link master stack
MAXREFDES36
MAXREFDES36
Figure 2b. The MAXREFDES36# reference design connected to a Balluff USB IO-Link Master.
MAXREFDES36 Block Diagram
MAXREFDES36 参考设计

16通道IO-LINK数字输入集线器

查看参考设计详情

特性和优点

应用

  • PLC数字输入模块
  • 生产线
  • 输送系统
  • 机器人
  • 过程控制和自动化
  • 工业自动化
  • PLC和DCS系统

竞争优势

  • 小尺寸
  • 低功耗
  • 低成本

特征

  • DIN导轨设计
  • IEC 61131-9
  • 兼容IO-Link第1.1和1.0版
  • 片上8:1串行化
  • 故障监测
  • 现场供电LED驱动器
MAXREFDES64
MAXREFDES64
MAXREFDES64 Reference Design Block Diagram
MAXREFDES64 Test Setup
MAXREFDES64 参考设计

8-Channel, Digital-Input Micro PLC Card

查看参考设计详情

特性和优点

  • Isolated power and data
  • Micro PLC form factor
  • Device drivers
  • Example C source code
MAXREFDES12
隔离、八通道、工业数字输入电平转换器/串行器
maxrefdes12fig01
maxrefdes12fig00
maxrefdes12fig04
MAXREFDES150
Pocket IO PLC Development Platform
MAXREFDES150 pocket io system
MAXREFDES36
16通道IO-LINK数字输入集线器
MAXREFDES36
Figure 2b. The MAXREFDES36# reference design connected to a Balluff USB IO-Link Master.
MAXREFDES36 Block Diagram
MAXREFDES64
8-Channel, Digital-Input Micro PLC Card
MAXREFDES64
MAXREFDES64 Reference Design Block Diagram
MAXREFDES64 Test Setup
