MAX9502
不推荐用于新设计2.5V视频放大器，带有重建滤波器
- 产品模型
- 6
产品详情
- 微型6引脚µDFN (1mm x 1.5mm x 0.8mm)封装和5引脚SC70封装
- 直流耦合输入、输出，节省电路板面积
- 4阶Chebyshev滤波器
- 5.5MHz通带
- 在27MHz频点衰减55dB
- 0.01µA低电流关断模式
- 2.5V至3.6V单电源供电
- +6dB (MAX9502G)或+12dB (MAX9502M)固定增益视频放大器
MAX9502小尺寸、低功耗视频放大器，内置重建滤波器，可工作在低至2.5V的电源电压。较小的尺寸和较低的电源电压使MAX9502非常适合移动电话、数码相机和摄像机等便携产品。

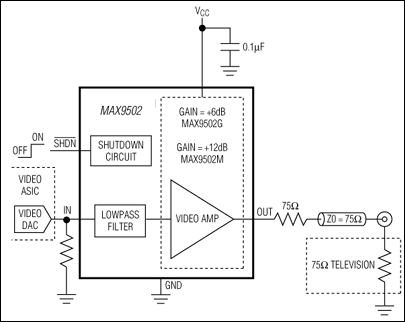

MAX9502的输入和输出采用DC耦合，可获得一种超小尺寸的解决方案。MAX9502输入可直接连接到视频数/模转换器(DAC)的输出。内置重建滤波器可提供4阶Chebyshev滤波特性，最小通带为5.5MHz，8MHz频点衰减为3dB，27MHz频点衰减为55dB。
输出放大器提供+6dB (MAX9502G)或+12dB (MAX9502M)闭环增益，并能以2VP-P视频信号驱动150Ω对地负载。输出信号可能发生电平偏移，同步头高出地电位110mV (典型值)。
MAX9502采用2.5V至3.6V单电源供电，静态电源电流仅为5.3mA。低电平有效关断控制可将电源电流降至0.01µA。
MAX9502采用微型6引脚µDFN (1mm x 1.5mm x 0.8mm)封装和5引脚SC70封装。工作在-40°C至+85°C的扩展级温度范围和-40°C至+125°C汽车级温度范围。
应用
- 数码相机
- 移动电话
- 便携式视频
- 安全/CCTV
参考资料
数据手册 2
可靠性数据 1
设计笔记 3
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9502GAALT+ | 6-LFCSP-1.5X1X0.75 | ||
| MAX9502GAALT+T | 6-LFCSP-1.5X1X0.75 | ||
| MAX9502GAAXK+ | 5-SC70-N/A | ||
| MAX9502GAAXK+T | 5-SC70-N/A | ||
| MAX9502GEXK+ | 5-SC70-N/A | ||
| MAX9502GEXK+T | 5-SC70-N/A |
