MAX98366
推荐新设计使用支持超声波的 15V 即插即用 D 类放大器
- 产品模型
- 4
产品详情
- 简单的即插即用设计——无需 I2C 寄存器编程
- 宽放大器电源范围（3V 至 15V）
- 宽带滤波器，适用于 fS = 88.2kHz 及更高
- 在PVDD=15V 时，向 8Ω 负载提供 15W 的输出功率
- 在 PVDD=15V 时，向 6Ω 负载提供 19.3W 的输出功率
- 30mW 静态功率
- 1.1ms 开启时间（适用于 MAX98366A 和 MAX98366B）
- 效率为 92.7%（7.0W 输入到 RL = 8Ω, PVDD = 12V）
- 20μVRMS 空闲输出噪声（fS ≤ 48kHz）、37μVRMS 空闲输出噪声（fS > 50kHz）
- 112dB 动态范围（fS ≤ 48kHz），107dB 动态范围（fS > 50kHz）
- 1kHz 时 THD+N -85dB
- 无需 MCLK
- 8kHz 至 192kHz 的采样率
- 在 I2S 和左对齐模式下支持左、右或（左/2 + 右/2）输出
- 复杂的终端速率控制支持无滤波 D 类输出
- 低 0.5μA 关断电流
- 将 D 类开关频率调整为 6% 以实现更好的 EMI 规划
- 广泛的爆音与喀哒声降低电路
- 可靠的短路和热保护

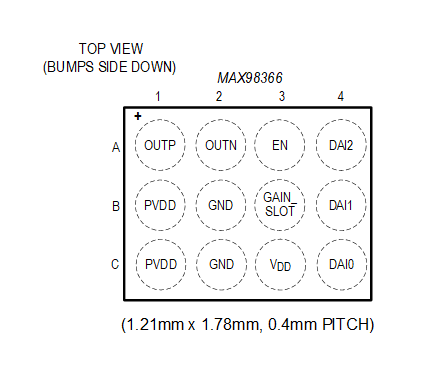

- 采用节省空间的封装：12 凸块、WLP（1.21 毫米 x 1.78 毫米，0.4 毫米间距）

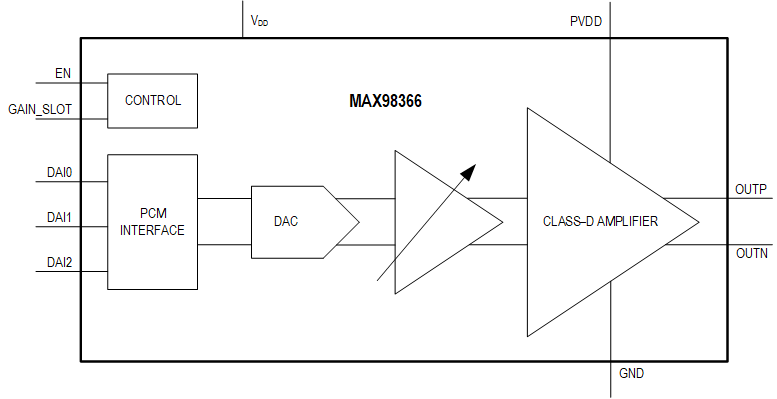

MAX98366 是一款易于使用、低成本、数字输入 D 类放大器，提供业界领先的 AB 类音频性能和 D 类效率。数字音频接口可自动识别不同的 PCM 和 TDM 时钟方案，无需 I2C 编程：只需提供电源、LRCLK、BCLK 和数字音频即可产生声音。此外，新颖的引脚排列允许客户使用经济高效的晶圆级封装（WLP），而无需昂贵的焊盘过孔。3V 至 15V 的宽电源范围允许该器件向 8Ω 负载输送 15W 功率。
数字音频接口具有高度的灵活性。该设备支持 I2S、左对齐和 8 通道时分复用（TDM）数据格式。数字音频接口接受 8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz 和 192kHz 采样率。该设备支持超声波用例，并自动为采样率高于 48kHz（标称）的数字音频输入信号提供 38.8kHz 及更高的通带。在 I2S 和左对齐数据模式下，数据字可以是 16 位、24 位或 32 位；在 TDM 模式下，数据字可以是 16 位或 32 位。
数字音频接口输入阈值非常适合于与 1.2V 和 1.8V 逻辑接合。该设备可承受高达 5.5V 的逻辑输入电压。
MAX98366A 和 MAX98366B 具有 1ms 快速开启时间，而 MAX98366C 和 MAX98366D 在开启和关闭期间会在 13ms 内调整音量。
这些设备不再需要通常用于 PCM 通信的外部 MCLK 信号。这除了减小尺寸和引脚数量之外，还减少了 EMI 和可能的电路板耦合问题。这些设备还在 BCLK 和 LRCLK 上具有非常高的宽带抖动容限（12ns，典型值），以提供稳健的运行。
有源辐射限制、终端速率限制和过冲控制电路极大地降低了 EMI。无滤波器扩频调制方案消除了传统 D 类设备中的输出滤波需求，并减少了解决方案的元件数量。
这些器件的额定温度范围为 -40°C 至 +85°C。
应用
- 智能扬声器
- 无线扬声器
- 智能物联网和智能家居设备
- 游戏设备（音频和触觉）
- 笔记本电脑和平板电脑
- 相机
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX98366AEWC+T | W121Q1Z+1 | ||
| MAX98366BEWC+T | W121Q1Z+1 | ||
| MAX98366CEWC+T | W121Q1Z+1 | ||
| MAX98366DEWC+T | W121Q1Z+1 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
IBIS 模型 1
评估套件

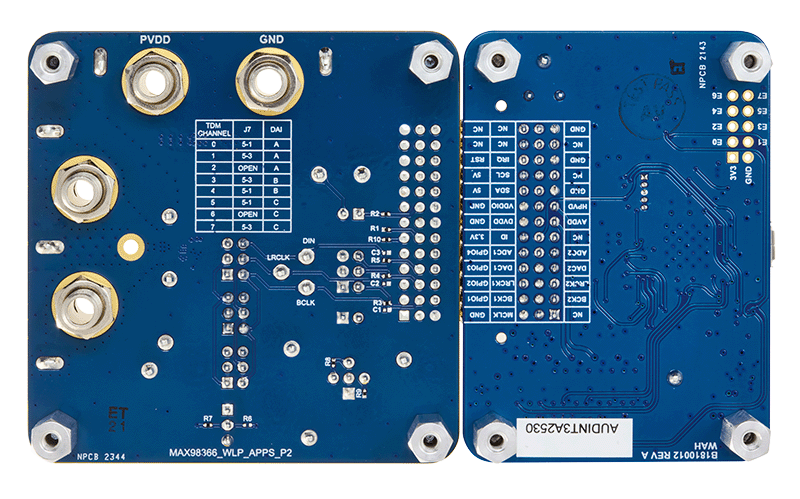

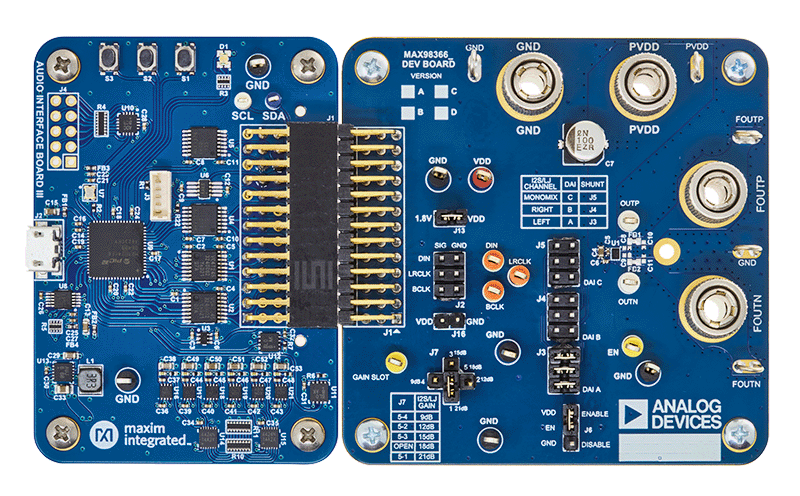

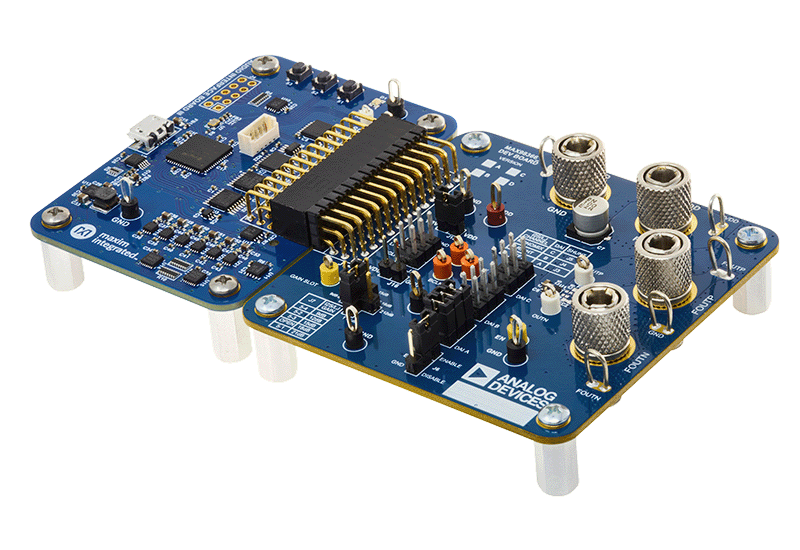

MAX98366 评估系统
