设计、搭建、测试

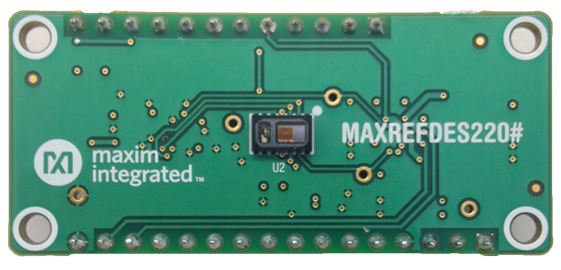

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

Bill of Materials
Layout
Schematic
Gerber Files
Software Files

下载设计文件 3.54 M

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

MAXREFDES220# EV Kit

查询库存和在线购买

描述

MAXREFDES220参考设计提供快速搭建基于手指测量心率、血氧饱和度(SpO2)及血压趋势(BPT)生命体征信号所需的一切功能单元。

The MAX30101 和 MAX32664 为各种基于手指测量的应用提供集成的硬件和软件方案。MAX32664固件提供算法输出。

我们提供MAX32630FTHR用于主机系统评估，便于用户开发。

从设计资源标签页可下载设计文件、固件及软件。提供电路板供用户购买。

优势和特点

MAX30101心率和脉搏血氧仪

5.6mm × 3.3mm × 1.55mm、14引脚小尺寸光模块
集成玻璃盖优化设计，提高可靠性
使移动设备以超低功耗运行(<1mW)
可编程采样率和LED电流，节省功耗
高SNR (信噪比)：>80dB (典型值)

MAX32664传感器集中器

Analog授权固件提供完备的算法支持：1) 手指测量心率和血氧饱和度计算；或2) BPT、心率和血氧饱和度计算
通过标准的I2C接口与主机控制器通信
专用的引导程序装载验证，确保固件安全更新

3轴加速度计

支持高精度测量
运动伪影补偿

重要通知及免责声明

请阅读关于ADI设计信息和资源的参考设计免责声明。

产品类别

处理器和微控制器

领域和技术

医疗健康解决方案 (3)

所用产品

详情

Introduction

X +

概述

MAXREFDES220#提供详细的设计信息，帮助用户利用Maxim器件快速实施基于光电容积脉搏波法(PPG)的心率、SpO2和BPT测量。

MAX30101采用1.8V电源供电，一路5.0V电源用于内部LED驱动。通过MAX32644能够配置该器件的多数参数。模块可由软件控制关断，关断时待机电流降为零。由此，电源电压可以始终保持供电状态。

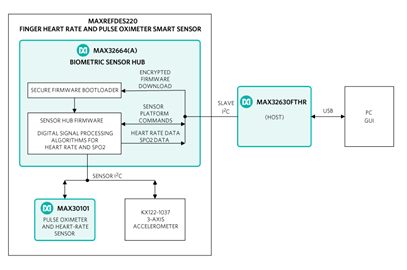

MAX32664为小尺寸、低成本、电源经过优化管理的传感器集中器，支持MAX30101基于手指测量的各种应用。集中器通过专用的I2C接口透明采集并处理PPG、加速度计输出。第二个标准模式I2C接口通过专用的命令集连接到主机。MAX32664A为支持心率和SpO2测量的器件版本，MAX32664D则为MAX32664A的超级版，增加了BPT功能。MAXREFDES220#可以配置支持其中任意版本器件的设计。

基于Windows^®-的GUI可方便地配置传感器，并以图形方式显示原始数据和处理后的心率、SpO2数据。评估套件也可以收集并记录传感器输出，便于离线评估。MAXREFDES220#也可采用BPT、心率和SpO2固件编程，并利用Android应用程序显示这些结果。

随参考设计附送的MAX32630FTHR电路板用于主机系统仿真，便于系统开发。Arm® Mbed™ 网站提供MAX32630FTHR固件源代码，用户可以在任何平台上运行自己的定制主机。.

Analog为其所有的参考设计在线提供材料清单(bom)、原理图、布局文件、gerber文件、固件和软件。
