AD7984

製造中

18ビットA/Dコンバータ、1.33MSPS、10.5mW、PulSAR^®

データシート (Rev. C)

製品モデル: 4
1Ku当たりの価格: 最低価格：$20.96

Viewing:

製品の詳細

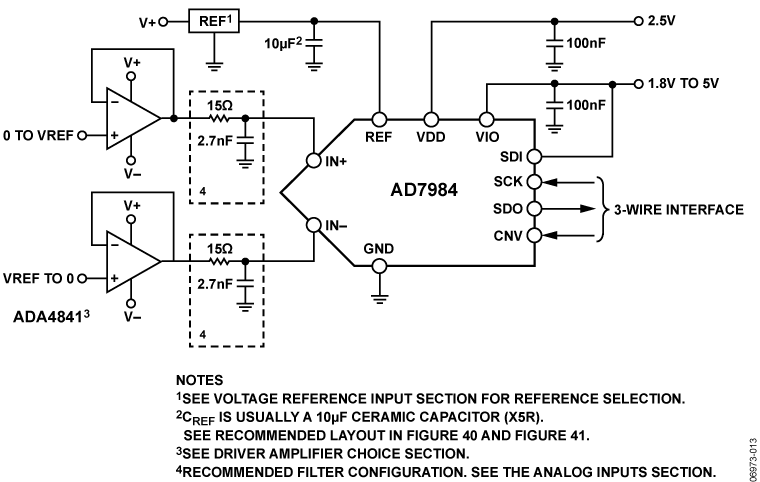

高性能
スループット：1.33MSPS

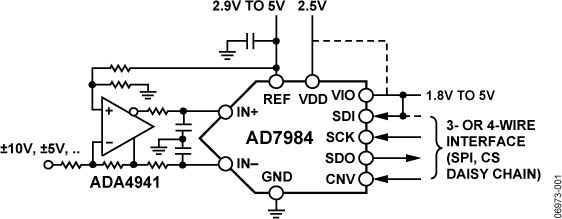

真の差動アナログ入力範囲：±V_REF
スループット：1.33MSPS
ノー・ミス・コードの18ビット分解能
INL：±2.25LSB（最大値）
ダイナミック・レンジ：99.7dB、V_REF= 5V
S/N比：98.5dB（f_IN= 1kHz、V_REF= 5V）<> THD：−110.5dB（f_IN= 1kHz、V_REF= 5V）
SINAD：97.5dB（f_IN= 1kHz、V_REF= 5V）

低消費電力
1.8V/2.5V/3V/5Vのロジック・インターフェースで2.5Vの単電源動作

独自のシリアル・インターフェース：
SPI/QSPI/MICROWIRE™/DSP互換
複数ADCのディジーチェーン接続とビジー表示

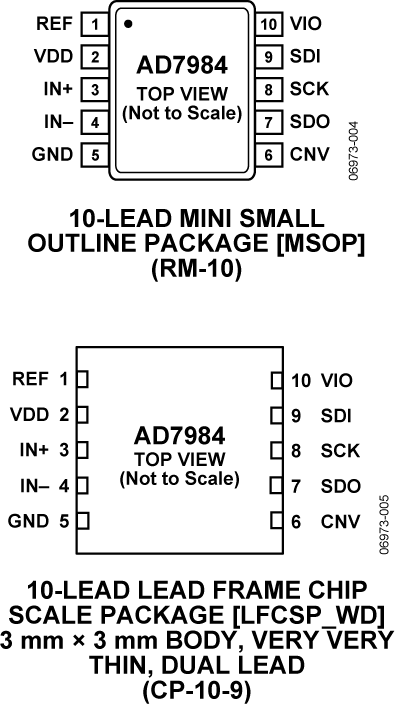

10ピン・パッケージ：MSOPおよび3 mm × 3 mm LFCSP
広い動作温度範囲：−40℃～+125ºC

製品モデル: 4
1Ku当たりの価格: 最低価格：$20.96

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD7984BCPZ-R2	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7984BCPZ-RL7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7984BRMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7984BRMZ-RL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

12 8, 2014 - 14_0071 Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products
		PCN14_0071_Form Material_Report Qualification Results Summary
AD7984BCPZ-R2
AD7984BCPZ-RL7	製造中
2 21, 2010 - 10_0042 Metal and Via mask Changes on AD7980, AD7982, AD7983, AD7984, AD7987, AD71062 and AD71092
		PCN10_0042_Form Material_Report Qualification Plan Summary
AD7984BCPZ-RL7	製造中
AD7984BRMZ	製造中
AD7984BRMZ-RL7	製造中
3 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
		PCN21_0001_Form Material_Report Other Qualification Results Summary
AD7984BRMZ	製造中
AD7984BRMZ-RL7	製造中
10 30, 2017 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
		PCN15_0176_Form Material_Report Detailed Change Description Qualification Results Summary Qualification Results Summary
AD7984BRMZ	製造中
AD7984BRMZ-RL7	製造中
5 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD7984BRMZ	製造中
AD7984BRMZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

FPGA/HDL 2

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
Interface Transceivers & Isolators 4
ADUM1401	製造中	4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）
ADUM3401	製造中	デジタル・アイソレータ、4チャンネル、システム・レベルのESD信頼性を強化
ADUM3481	製造中	デジタル・アイソレータ、クワッド・チャンネル（取り扱い可能信号方向：3/1）
ADUM4401	製造中	デジタル・アイソレータ、クワッドチャンネル、5kV RMS耐性

オペアンプ（OPアンプ） 7
ADA4627-1	製造中	オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流
ADA4610-2	新規設計に推奨	オペアンプ、デュアル、JFET入力、レールtoレール出力、低ノイズ、高精度
AD8031	製造中	オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O
AD8655	製造中	オペアンプ、低ノイズ、高精度CMOS
ADA4841-1	製造中	オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み
ADA4897-1	新規設計に推奨	オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力
AD8021	製造中	オペアンプ、16ビット・システム用、ローノイズ、高速
差動アンプ 3
AD8476	製造中	差動アンプ、A/Dコンバータ　ドライバ、ユニティ・ゲイン、低消費電力
ADA4940-1	製造中	ADC ドライバ用アンプ、超低消費電力、低ひずみ性能
ADA4941-1	製造中	差動ADCドライバ、単電源、18ビット対応
電圧リファレンス 3
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
ADR4550	新規設計に推奨	5.0V電圧リファレンス、超低ノイズ、高精度
ADR445	製造中	電圧リファレンス、出力電圧5.0V、LDO型 XFET^®、超低ノイズ、電流シンク / ソース機能付き

ツールおよびシミュレーション

高精度ADC ドライバ・ツール

高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

ツールを開く

AD7984 IBIS Model 2

評価用キット

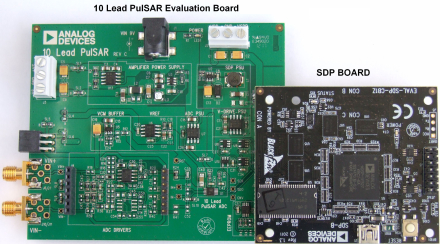

AD7984 Evaluation kit

今すぐ購入詳細を表示

製品詳細

The EVAL-AD7984SDZ is a fully featured evaluation kit for the AD7984. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z. When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform. When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.

資料

UG-682: 8/10ピンの14/16/18ビットPulSAR ADC用評価ボードに対応した「6ピンSOT-23 ADCドライバ」ボード
2015/03/14

10 Lead PulSAR^® Family Evaluation Board User Guide
2012/04/10

UG-340: Evaluation Board for the 10-Lead Family 14-/16-/18-Bit PulSAR ADCs (Rev.0)
2015/08/13

ソフトウェア

10 lead Pulsar ADCs Evaluation Software
393.78 M

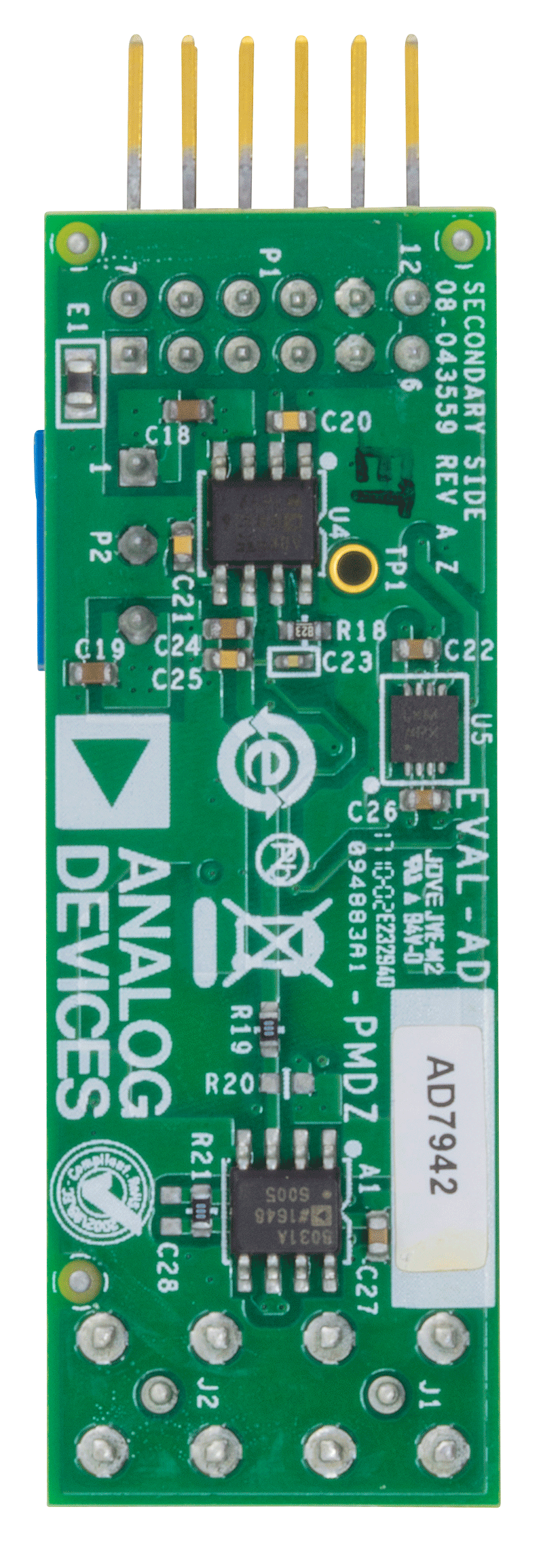

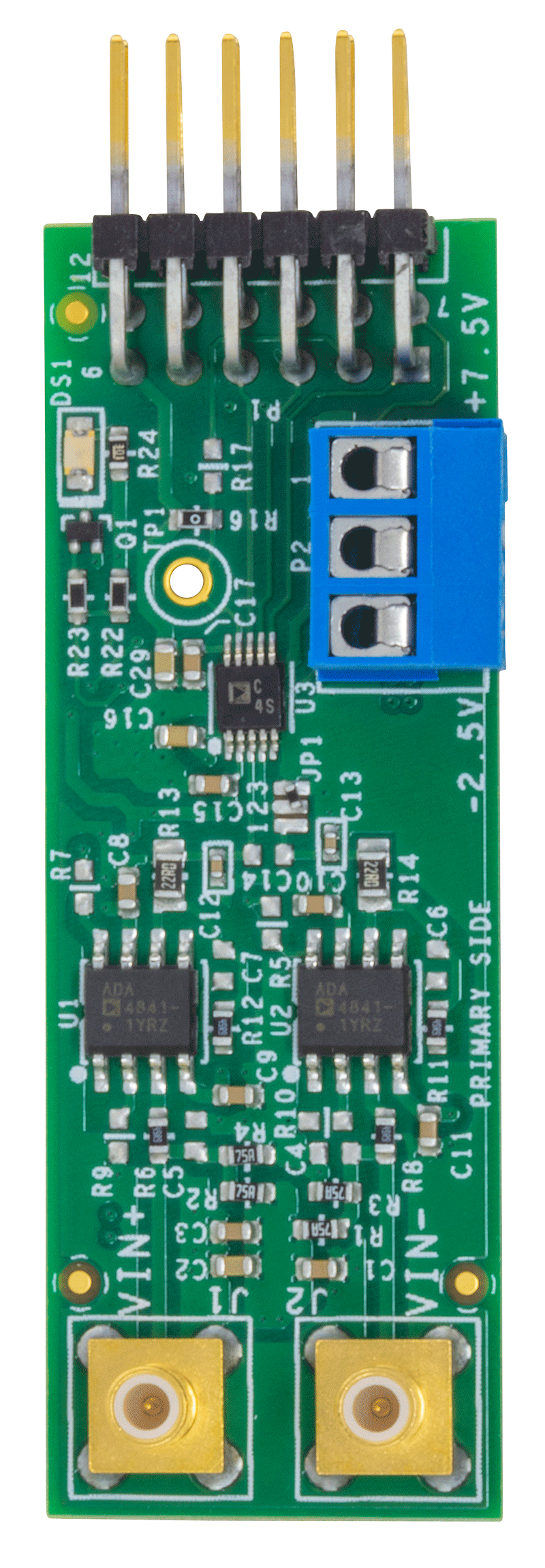

1333kSPS、18ビットPulSAR® ADC PMOD評価用ボード

今すぐ購入詳細を表示

機能と利点

18ビット、A/Dコンバータ
1333kSPS
ユニポーラ、差動入力
標準SPI PMODヘッダ／ピン出力
サード・パーティFPGAおよびMCUプラットフォームに接続可能

製品詳細

PMOD互換の評価用／プロトタイピング・ボードは、小型で低価格のA/D変換オプションです。プロトタイピングの際、このボードは、PMODペリフェラル・コネクタを備えたお好みのMCUまたはFPGA開発ボードと組み合わせて使用します。電気的および物理的に直接接続できるため、お使いのシステムのソフトウェア開発を迅速化できます。

また、このボードは、システム・デモンストレーション・プラットフォーム（EVAL-SDP-CB1Z）およびアダプタ・ボード（SDP-PMD-IB1Z）を使用した評価用ボードとしても動作できます。システム・デモンストレーション・プラットフォームで動作させる場合には、ADCの性能の詳しい分析を実行できるLabViewソフトウェアGUIが提供されます。
