AD8233

新規設計に推奨

ウェアラブル製品向け 50 μA、2 mm × 1.7 mm WLCSP、低ノイズ心拍モニタ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • シングル・リードの心電計（ECG）のフロント・エンドを内蔵
  • 低静止電源電流: 50 μA（代表値）
  • シャットダウン状態のリードのオン／オフを検出（<1 μA）
  • 同相ノイズ除去比: 80 dB（DC ～ 60 Hz）
  • 2 電極または 3 電極の構成
  • 高信号ゲイン（G = 100）、DC 阻止機能付き
  • 調整可能な 2 極ハイパス･フィルタ
  • 最大 ±300 mV のハーフ・セル電位を許容
  • 高速回復機能によるフィルタ設定の向上
  • 汎用オペアンプを内蔵
  • 調整可能な 3 極ローパス・フィルタ、ゲイン調整可能
  • シャットダウン機能付き右脚駆動（RLD）アンプを内蔵
  • 単電源動作: 1.7 V ～ 3.5 V
  • 内蔵リファレンス・バッファにより仮想グラウンドを発生
  • レール to レール出力
  • RFI フィルタを内蔵
  • 8 kV の人体モデル（HBM）ESD 定格
  • シャットダウン・ピンを装備
  • 2 mm × 1.7 mm WLCSPパッケージ
AD8233
ウェアラブル製品向け 50 μA、2 mm × 1.7 mm WLCSP、低ノイズ心拍モニタ
AD8233 Functional Block Diagram AD8233 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 11

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

設計ツール 2

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
EVAL-AD8233

AD8233 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • HRM フロントエンドをすぐに使用可能
  • 2 電極構成または 3 電極構成で動作
  • データ・アクイジションおよび A/D コンバータ（ADC）へ直接接続
  • スイッチによる容易なモード選択
  • さまざまな回路構成が可能
  • 3.5 mm 電極ジャック

製品詳細

AD8233CB-EBZ 評価用ボードは、AD8233 心拍モニタ（HRM）フロントエンド、およびフィットネス・アプリケーションの初期評価に必要な部品を搭載しています。入力、出力、電源、およびリード・オフ検出の各端子がテスト・ピンに配線されているため、接続が容易です。入力バイアス電圧、シャットダウン（SDN）、ライト・レッグ駆動シャットダウン（RLD SDN）、高速回復（FR）、および AC/DC リード・オフ検出モードの設定に、スイッチやジャンパを使用することができます。

AD8233CB-EBZ 評価用ボードは 4 層基板であり、部品面にのみ部品が搭載されています。機械的安定のためにゴム足をハンダ面に取り付けることができます。視覚的配慮から、またリファレンス・デザインとしてレイアウト図が提供されます。プリント回路基板（PCB）は、信号の完全性を保証し、また製造コストを低減するように標準手法に従って設計されています。最良の WLCSP レイアウト事例については AN-617 を参照してください。

AD8233 の詳細は、アナログ・デバイセズ提供の AD8233 データシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

eval board
schematic 2
EVAL-HCRWATCH4Z

バイタル・サイン・モニタリング（VSM）用ウォッチ ※本製品は評価用であり、医療機器ではありません

今すぐ購入 詳細を表示

機能と利点

  • バイタル・サイン・モニタリング・プラットフォーム
  • バッテリ駆動ウェアラブル・プラットフォーム
  • リアルタイム・ライブ・データ表示
  • オフライン解析用にデータをフラッシュ・メモリに保存
  • 容易な構成

製品詳細

バイタル・サイン・モニタリング（VSM）用ウォッチEVAL-HCRWATCH4Zは、高性能バイタル・サイン・モニタリング・アプリケーション向けのモジュール開発、デモおよびデータ収集プラットフォームです。アナログ・デバイセズのアナログ・フロント・エンド（AFE）およびセンサーが使用されています。

VSMウォッチはバッテリ駆動のウェアラブル・デバイスです。フォトプレチスモグラフィ（PPG）、皮膚電気活動（EDA、生体インピーダンスを使用）、皮膚温度、心電図（ECG、生体インピーダンスを使用）、および動作／活動（3軸加速度センサーを使用）の継続的なモニタリングおよびオンデマンドのスポット・チェック計測が可能です。

VSMウォッチによって、同期されたマルチパラメータ・データを内部メモリに保存し、後からデータを取得してオフライン解析を行ったり、PC（Windows® OS）またはAndroid/iOS搭載デバイスでライブ・モニタリングを行ったりできます。

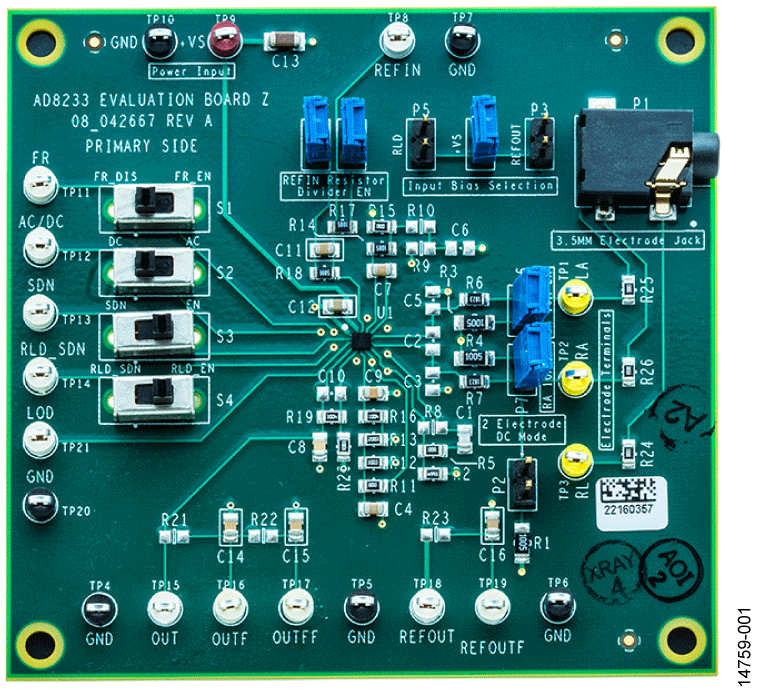

EVAL-AD8233
AD8233 評価用ボード
AD8233CB-EBZ Image

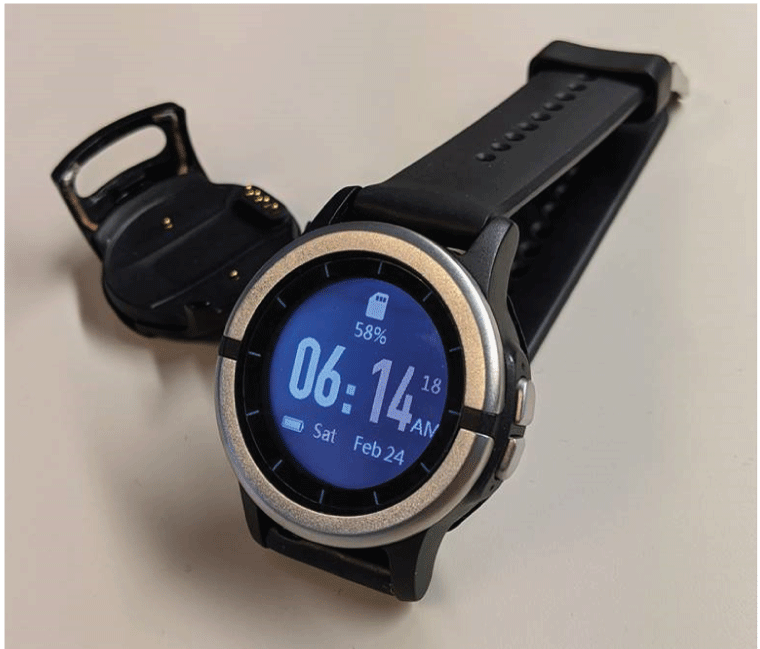

EVAL-HCRWATCH4Z
バイタル・サイン・モニタリング（VSM）用ウォッチ ※本製品は評価用であり、医療機器ではありません
EVAL-HCRWATCH4Z Platform
