ADG1419

製造中

アナログ・スイッチ、SPDT、オン抵抗 2.1 Ω Max、±15 V/12 V/±5 V、iCMOS

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  •  オン抵抗：2.1Ω（max）
  • 25℃でのオン抵抗平坦度：0.5Ω（max）
  • 最大連続電流：390mA
  • ±15V、12V、±5Vで完全仕様規定
  • VL電源が不要
  • 3Vロジック互換入力
  • レールtoレール動作
  • 8ピンMSOPパッケージと8ピン3 mm × 2 mm LFCSPパッケージを採用
ADG1419

アナログ・スイッチ、SPDT、オン抵抗 2.1 Ω Max、±15 V/12 V/±5 V、iCMOS

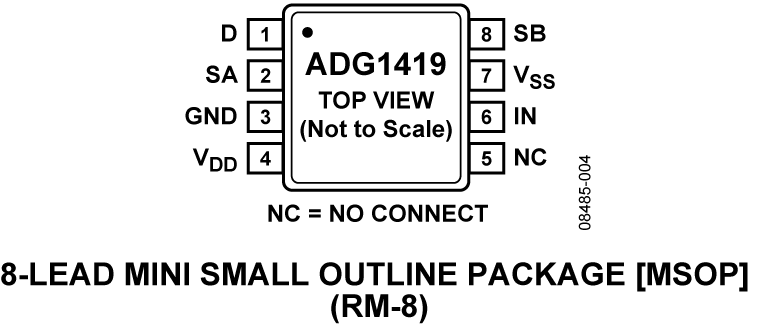

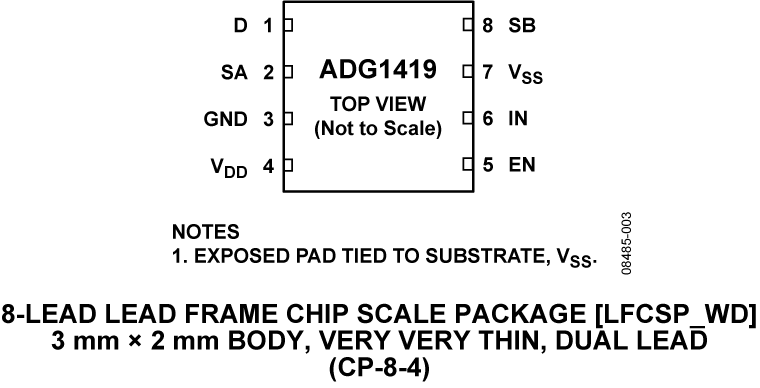

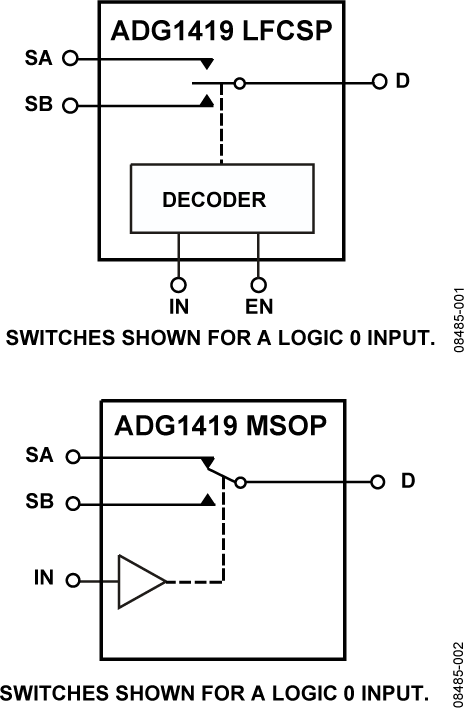

ADG1419 Functional Block Diagram ADG1419 Pin Configuration ADG1419 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

情報 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADG5419
新規設計に推奨 アナログ・スイッチ、シングルSPDT、高電圧、耐ラッチアップ機能付
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADG1419

IBISモデル 1

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
EVAL-8MSOP

スイッチ／マルチプレクサ・ポートフォリオの8ピンMSOPデバイス評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 8ピンMSOP評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用のSMBコネクタ
  • プロトタイピングを可能とする、オンボードの追加スペース

製品詳細

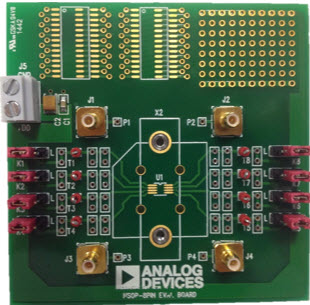

EVAL-8MSOPEBZは、別売のスイッチ／マルチプレクサ・ポートフォリオの8ピンMSOPデバイス向けの評価用ボードです。ボードにはクランプが付属しており、デバイスをハンダ処理なしでボードに固定できます。このため、複数のデバイスでボードを再利用できます。
