マルチプレクサ、4:1、オン抵抗 1 Ω Typ、±5 V/+12 V/+5 V/+3.3 V

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • オン抵抗：1Ω（typ）
  • オン抵抗平坦性：0.2Ω
  • 両電源動作：±3.3V～±8V
  • 単電源動作：3.3V～16V
  • VL電源が不要
  • 3Vロジック互換入力
  • 14ピンTSSOPパッケージまたは16ピン4 mm × 4 mm LFCSPパッケージを採用
  • レールtoレール動作
  • チャンネルあたりの連続電流：
    LFCSPパッケージ：504mA
    TSSOP パッケージ：315mA
ADG1604
マルチプレクサ、4:1、オン抵抗 1 Ω Typ、±5 V/+12 V/+5 V/+3.3 V

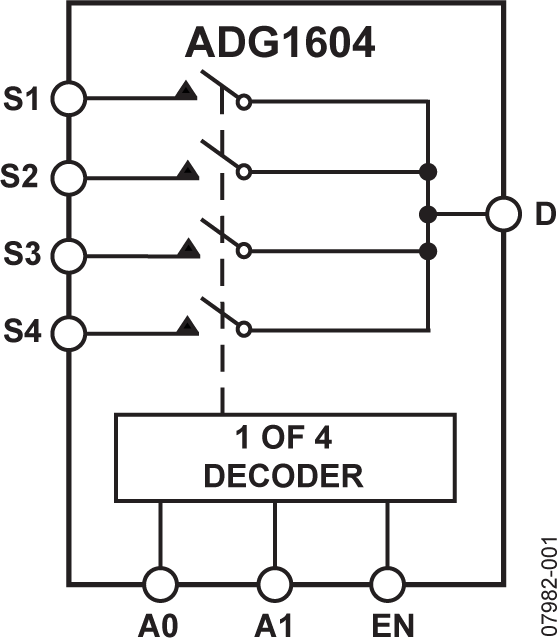

ADG1604 Functional Block Diagram ADG1604 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

情報 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-14TSSOPEBZ

EVAL-14TSSOPEBZ Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 14-lead TSSOP evaluation board
  • Clamp allows the main device to be easily changed
  • Gold pin connectors allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on-board to allow for prototyping

製品詳細

The EVAL-14TSSOPEBZ evaluation board evaluates 14-lead TSSOP devices in the Switches and Multiplexers Portfolio that must be purchased separately from the evaluation board. A clamp is supplied with the EVAL-14TSSOPEBZ to secure a 14-lead TSSOP device to the evaluation board without the need for soldering, making the board reusable for multiple devices.

A 14-lead TSSOP device can be clamped or soldered to the center of the evaluation board. Each pin of the device that the eval board evaluates has a corresponding link from K1 to K14 that can be set to either VDD or GND. A wire screw terminal supplies VDD and GND. SMB connectors on the board allow additional external signals to be supplied to the device. In addition, there is space available at the top of the board for prototyping.

For full details, see the corresponding product data sheet, which must be used in conjunction with this user guide when using the evaluation board.

eval board
schematic 4
schematic 5
schematic 6
EVAL-16LFCSP

スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 16ピン、4mm × 4mm LFCSPの評価用ボード
  • メイン・デバイスのクラムシェル・ソケットを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品を追加
  • 信号入出力用のSMBコネクタ
  • プロトタイピングに役立つオンボードの追加スペース

製品詳細

EVAL-16LFCSPEBZでは、別売のスイッチおよびマルチプレクサのポートフォリオの16ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）デバイスを簡単に評価できます。EVAL-16LFCSPEBZにはクラムシェル・ソケットが付属しており、ハンダ処理なしで16ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が高く、複数の評価に使用できます。

ユーザ・ガイドの図1は、EVAL-16LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに16ピンLFCSPデバイスを挿入できます。デバイスの各ピンに、対応する3ピン・ヘッダ・リンク（K1～K16）があります。対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J5は、VDDとGNDを供給します。EVAL-16LFCSPEBZのSubminiature Version B（SMB）コネクタによって、追加の外部信号をデバイスに供給できます。更に、EVAL-16LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの16ピンLFCSPパッド（3mm x 3mmと2.1mm x 2.1mm）があります。

テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。EVAL-16LFCSPEBZを使用する際は、EVAL-16LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。
EVAL-14TSSOPEBZ
EVAL-14TSSOPEBZ Evaluation Board

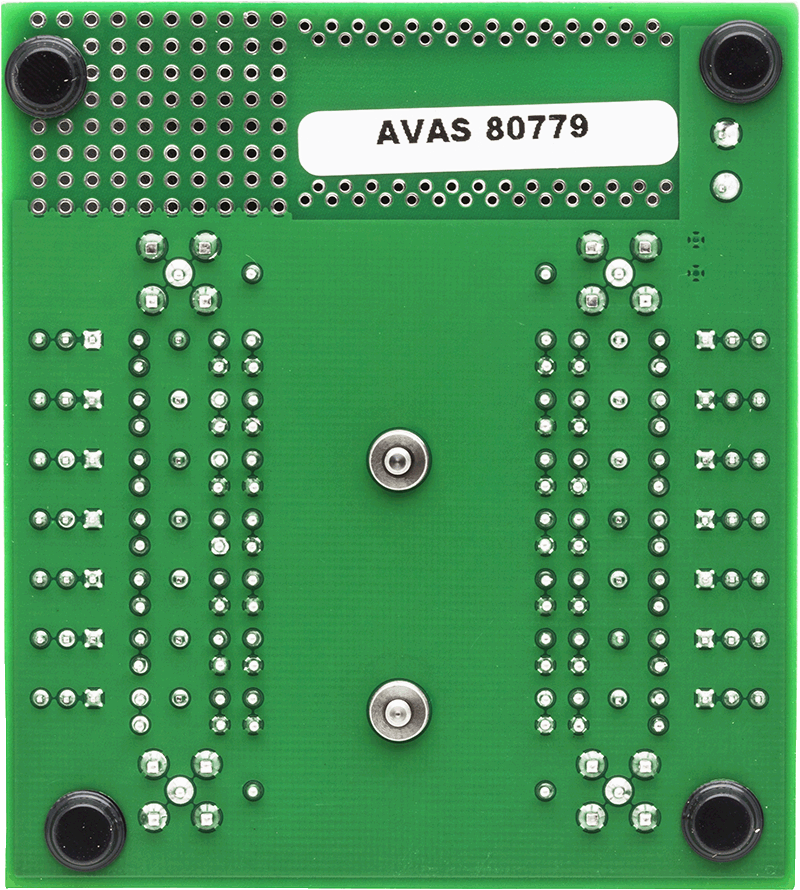

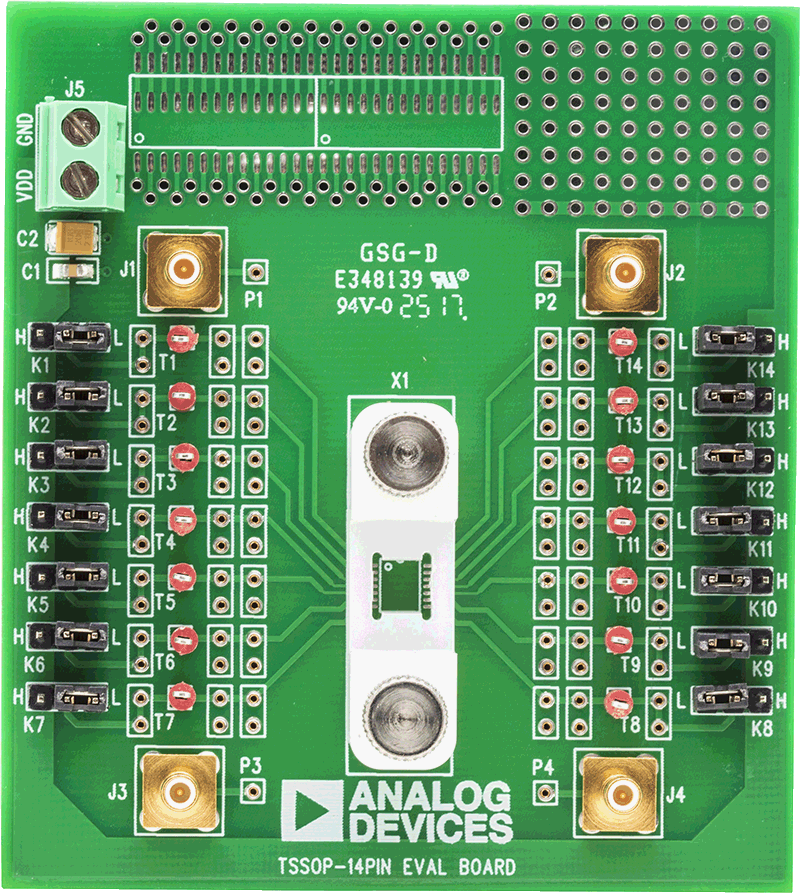

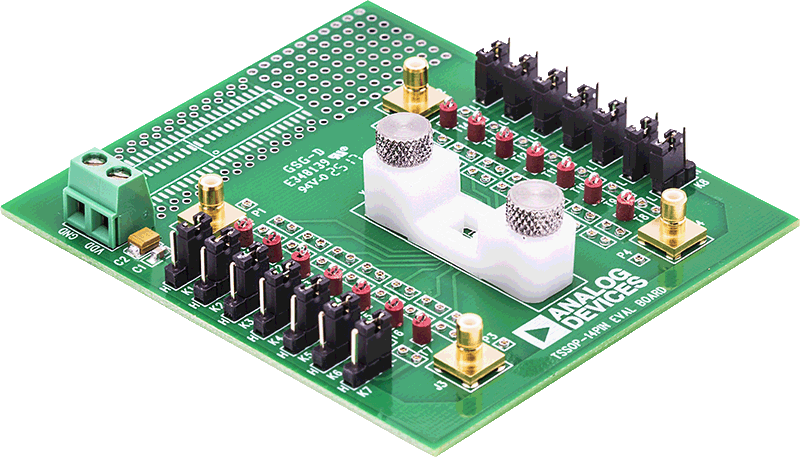

EVAL-14TSSOPEBZANGLE-web EVAL-14TSSOPEBZBOTTOM-web EVAL-14TSSOPEBZTOP-web
