ADM2861E

新規設計に推奨

±15kVのIEC ESD対応、実効値5.7kV、500kbpsの半二重信号／電源絶縁型RS-485トランシーバー

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.21

Viewing:

製品の詳細

実効値5.7kVの絶縁型RS-485/RS-422トランシーバー
低放射エミッションの絶縁型DC/DCコンバータを内蔵
2層PCB上でEN 55032クラスBに余裕を持って適合
ケーブル反転スマート機能
- レシーバーのすべてのフェイルセーフ機能を維持しながら、A、B、Y、およびZバス・ピンの逆ケーブル接続を修正
RS-485のA、B、Y、ZピンのESD保護
- IEC61000-4-2接触放電：±12kV以上
- IEC61000-4-2気中放電：±15kV以上
25Mbpsの高速データ・レート（ADM2865E/ADM2867E）
500kbpsの低速データ・レートでEMI制御（ADM2861E/ADM2863E）
柔軟な電源
- 入力V_CC電源：3V～5.5V
- ロジックV_IO電源：1.7V～5.5V
- V_SELピンで5V（V_CC > 4.5V）または3.3VのV_ISO電源を選択

5VのV_ISOでPROFIBUSに準拠
広い動作温度範囲：−40°C～+105°C
高いコモンモード過渡耐圧：250kV/μs
入力の短絡、オープン・サーキット、フローティング状態に対するレシーバーのフェイルセーフ機能
192個のバス・ノードに対応（72kΩのレシーバー入力インピーダンス）
ホット・スワップをフル・サポート（グリッチ・フリーのパワーアップ／パワーダウン）
安全性と規制に対する認定（申請中）
CSA Component Acceptance Notice 5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
ANSI/TIA/EIA-485-A-98およびISO 8482:1987(E)に準拠

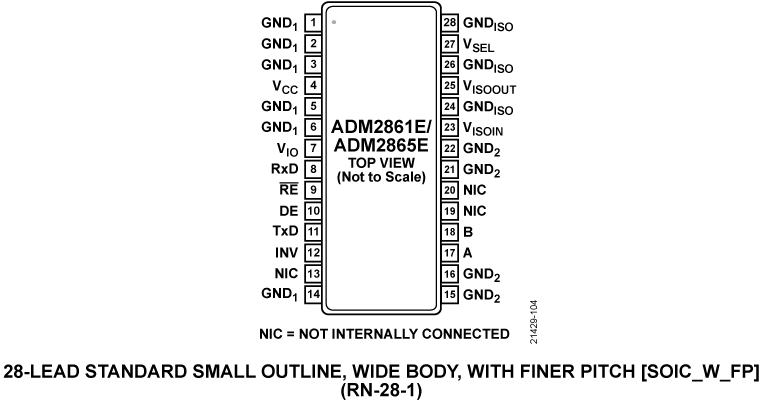

沿面距離およびクリアランスが8.0mmを超える28ピン、精細ピッチのSOIC_Wパッケージ（10.15mm × 10.05mm）

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.21

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADM2861EBRNZ	28-Lead SOIC (Wide, Finer Pitch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM2861EBRNZ-RL7	28-Lead SOIC (Wide, Finer Pitch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
A/Dコンバータ（ADC） 3
AD4000	製造中	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
AD4004	新規設計に推奨	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
AD4008	新規設計に推奨	16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
スイッチング・レギュレータ＆コントローラ 1
ADP2384	新規設計に推奨	ステップダウンDC-DCレギュレータ、20V、4A、同期型

マイクロコントローラ 3
ADuCM3027	新規設計に推奨	ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと128 KB組込みフラッシュ・メモリ内蔵
ADuCM3029	新規設計に推奨	ARM Cortex-M3 MCU、超低消費電力、パワー・マネージメントと256 KB組込みフラッシュ・メモリ内蔵
ADuCM4050	新規設計に推奨	パワー・マネージメントを統合した超低消費電力 ARM Cortex-M4F MCU

ツールおよびシミュレーション

IBISモデル 1

ADM2861E IBIS Model

評価用キット

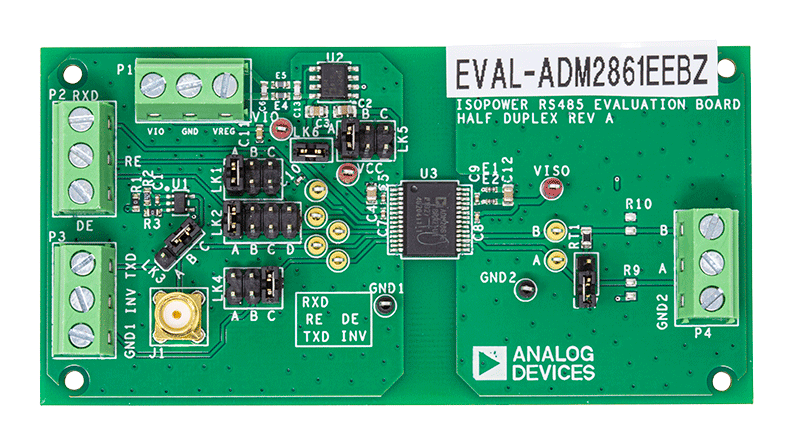

ADM2861E評価用ボード

今すぐ購入詳細を表示

機能と利点

500kbps半二重絶縁型RS-485トランシーバーであるADM2561EおよびADM2861Eを簡便に評価可能
EN 55032/CISPR 32クラスBの放射エミッション規格に準拠した2層PCB
8.3mmの沿面距離とクリアランスを確保した10.15mm × 10.05mmの28ピンSOIC_W_FPパッケージに適したフットプリント
5Vまたは3.3V設定での評価を容易にするジャンパ・オプション付きのADP7104 LDOレギュレータをボード上に搭載
柔軟な低電圧VIO電源により、最低1.7VのI/Oノードとインターフェース可能
RS-485のA、B、Y、ZピンのESD保護
- IEC61000-4-2接触放電：≥±12kV以上
- IEC61000-4-2気中放電：≥±15kV以上
TxD入力信号用SMAコネクタ
TxD信号を供給するLTC6900発振器をオプションで搭載
スクリュー端子ブロックにより、電源、デジタル信号、RS-485信号を接続可能
デジタル入力信号のイネーブル／ディスエーブルをジャンパで選択可能
ループバック・テストと終端処理を可能にする抵抗およびフットプリント

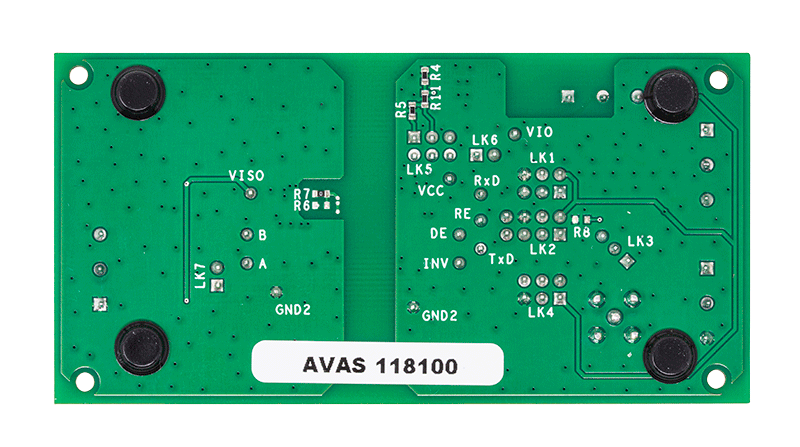

すべての信号を測定できる複数のテスト・ポイント

製品詳細

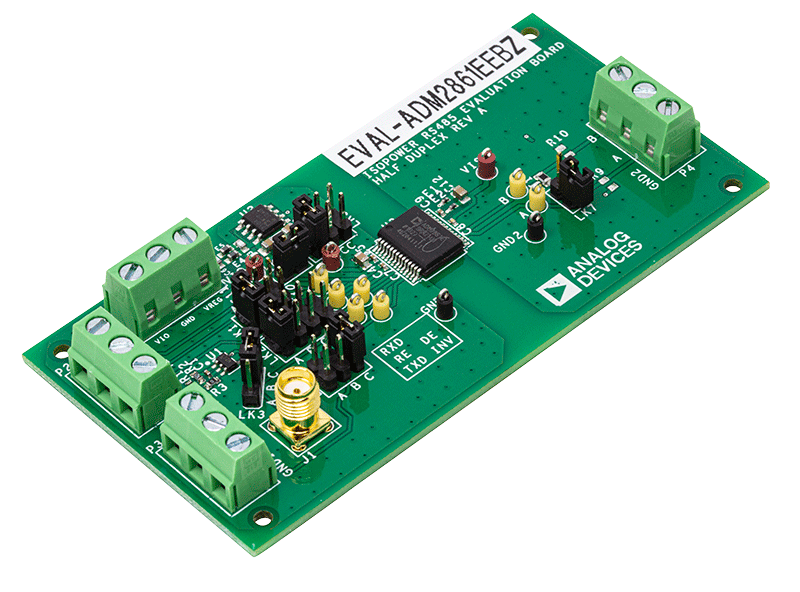

EVAL-ADM2561EEBZによって、信号／電源絶縁型半二重RS-485トランシーバーで実効値が3kVのADM2561Eを、EVAL-ADM2861EEBZによって、実効値が5.7kVの同様のトランシーバーADM2861Eを、簡便かつ効率的に評価できます。ADM2561EトランシーバーとADM2861Eトランシーバーは、フットプリントが小さい10.15mm × 10.05mmの28ピン、スモール・アウトライン、ワイド・ボディ、精細ピッチ（SOIC_W_FP）パッケージで提供されます。これら2つの評価用ボードの違いは、U3に搭載された絶縁型RS-485デバイスのみです。

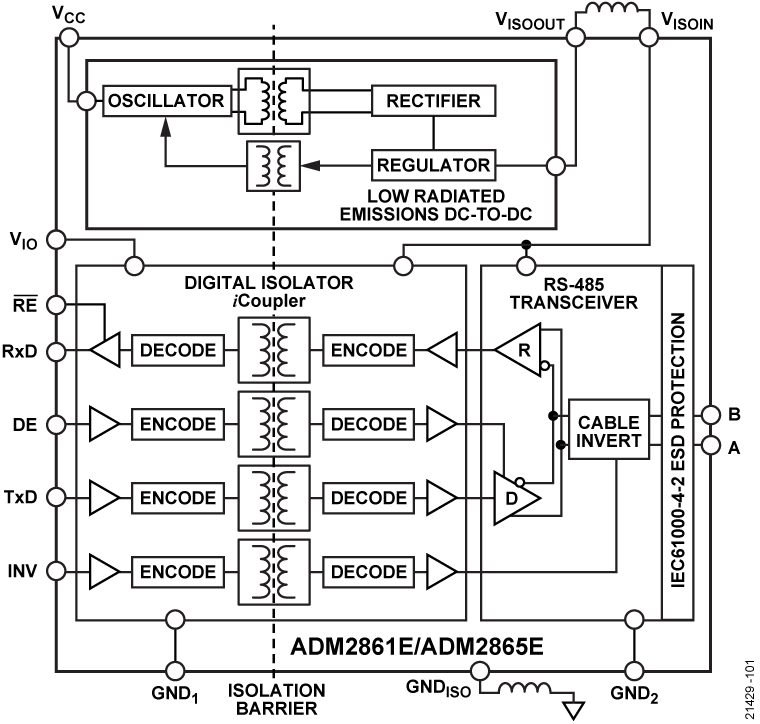

ADM2561EとADM2861Eは、ICを追加せずにデバイスの絶縁側に電源を供給できる絶縁型DC/DCコンバータを内蔵しています。

オンボードのADP7104低ドロップアウト（LDO）レギュレータは、3.3V～20Vの入力電圧を受け入れ、その電圧をADM2561EおよびADM2861EのVCCピン向けに選択可能な電源電圧である3.3Vまたは5Vに調整します。LDOレギュレータをバイパスして、ADM2561EおよびADM2861EのV_CCピンに直接給電することもできます。

評価用ボードのスクリュー端子ブロックにより、ADM2561E/ADM2861Eの柔軟なV_IOロジック電源ピンに接続できます。この接続により、ADM2561E/ADM2861Eは1.7V～5.5Vのデジタル入出力（I/O）電圧で動作できるため、1.8Vまたは2.5Vの電源を使用してノードと通信できます。V_IOピンは、ADP7104のレギュレーションされた電源から給電することもできます。

デジタル信号とRS-485バス信号には、各評価用ボードのスクリュー端子ブロックを介して容易にアクセスできます。各デジタル入力は、オンボードのジャンパ・オプションを使用して設定できます。

別の方法を使用して、ADM2561EまたはADM2861Eに送信データ入力（TxD）信号を供給できます。各評価用ボードにはLTC6900発振器が含まれており、1kHz～250kHzの範囲のTxDデジタル入力用にクロック信号を供給するよう設定することもできます。信号の完全性を最適化するには、オンボードのサブミニチュア・バージョンA（SMA）コネクタを使用して外部データ信号を接続してください。

ADM2561EまたはADM2861Eの詳細については、ADM2561EまたはADM2861Eのデータシートを参照してください。EVAL-ADM2561EEBZおよびEVAL-ADM2861EEBZを使用する際は、これらのデータシートを本ユーザ・ガイドと併せて参照する必要があります。
