ADM3483E
ADM3483E
製造中RS-485/RS-422トランシーバ、250kbps半二重、3.3V、±15kV ESD保護
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$1.74
Viewing:
製品の詳細
- TIA/EIA RS-485/RS-422規格に適合
- RS-485入力/出力ピン上で±15kVのESD保護
- データレート:ADM3483E/ADM3488E:250kbps
- 全二重および半二重オプション
- 最大32個のノードをバス上に接続可能
- オープン回路、フェイル・セーフのレシーバ設計
- 業界標準の75176ピン配置
- 低消費電力シャットダウン電流
- ディスエーブルまたはパワーオフ時に出力をハイ・インピーダンス状態に維持
- 同相入力電圧範囲:-7~+12V
- サーマル・シャットダウンおよび短絡保護
- 8ピンおよび14ピンのナローSOICパッケージ
ADM3483E / ADM3486E / ADM3488E / ADM3490E / ADM3491Eは、マルチポイント・バス伝送ラインによる全二重および半二重通信に適した、±15kV ESD保護機能付きの3.3V、低消費電力のデータ・トランシーバです。各製品は平衡伝送ライン向けに設計され、TIA/EIA規格のRS-485およびRS-422に適合しています。ADM3483E / ADM3486Eは差動ラインを共有し、ドライバおよびレシーバ用に別個のイネーブル入力を備えた半二重のトランシーバです。全二重のトランシーバであるADM3488E / ADM3490E / ADM3491Eは、それぞれ専用の差動ライン・ドライバ出力とレシーバ入力を備えています。ADM3491Eはさらに、ドライバおよびレシーバ用に別個のイネーブル入力を備えています。
各デバイスのレシーバ入力インピーダンスは12kΩであるため、最大32個のトランシーバをバス上に接続できます。ドライバは常に1個のみイネーブルにする必要があるため、バスの過負荷を回避するために、ディスエーブルまたはパワーダウン状態のドライバの出力はスリーステート状態に維持されます。
ADM3483E / ADM3486E / ADM3488Eのドライバ出力は、不適切に終端されたバスからの反射が原因で発生するEMIやデータ・エラーを低減するために、スルーレートが制限されています。レシーバは、フェイル・セーフ機能を備え、入力のフローティング時にロジック・ハイの出力レベルを確実にします。バス競合または出力短絡による過度の電力消費は、サーマル・シャットダウン回路で防止されます。これらのデバイスは工業用温度範囲で仕様が規定され、8ピンおよび14ピンのナローSOICパッケージで提供されます。
アプリケーション
- パワー/エネルギー計測器
- 通信
- EMIの影響を受けやすいシステム
- 工業用制御
- ローカル・エリア・ネットワーク
ドキュメント
データシート 1
アプリケーション・ノート 2
技術記事 1
よく聞かれる質問 1
ビデオ 3

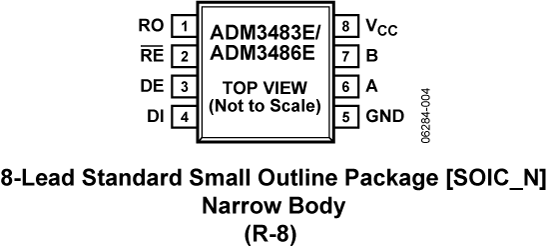

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM3483EARZ | 8-Lead SOIC | ||
ADM3483EARZ-REEL7 | 8-Lead SOIC |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
ADM3061E | 製造中 | 3.0V~5.5V、±12kV IEC ESD保護、半二重500kbps RS-485トランシーバー |
