ADM7154

新規設計に推奨

RFリニア電圧レギュレータ、600mA、超低ノイズ、高PSRR

製品モデル
12
1Ku当たりの価格
最低価格:$2.75
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 入力電圧範囲:2.3V~5.5V
  • 最大負荷電流:600mA
  • 低ノイズ
    総合積分ノイズ:0.9µV rms(100Hz~100kHz)
    総合積分ノイズ:1.6µV rms(10Hz~100kHz)
  • ノイズ・スペクトル密度: 1.5nV/√Hz(10kHz~1MHz)
  • PSRR:90dB(200Hz~200kHz);58dB@1MHz、 VOUT=3.3V、VIN=3.8V
  • ドロップアウト電圧:120mV(typ)@VOUT=3.3V、IOUT=600mA
  • 初期精度:±0.5%
  • ライン、負荷、温度についての精度(−40°C ~ +85°C):−2.0%(min)、+1.5%(max)
  • 静止時電流、IGND=4mA(無負荷)
  • 低シャットダウン電流:0.2 μA
  • 10 μFのセラミック出力コンデンサで安定
  • 調整可能/固定出力電圧オプション:1.2 V、1.8 V、2.5 V、2.8 V、3.0 V、3.3 V(1.2~3.3 Vの中の16の標準電圧を用意)
  • 8ピンLFCSPと8ピンSOICパッケージ
  • 高精度イネーブル入力
  • ADIsimPowerツール対応


ADM7154
RFリニア電圧レギュレータ、600mA、超低ノイズ、高PSRR

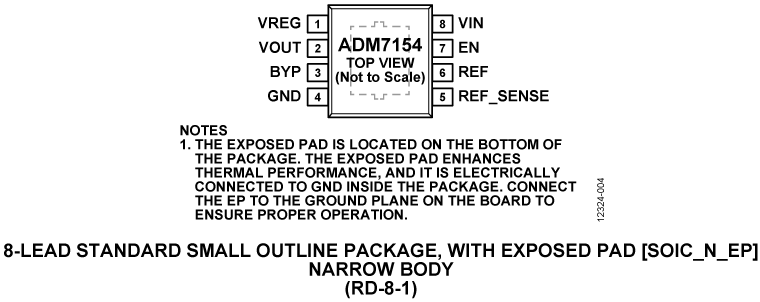

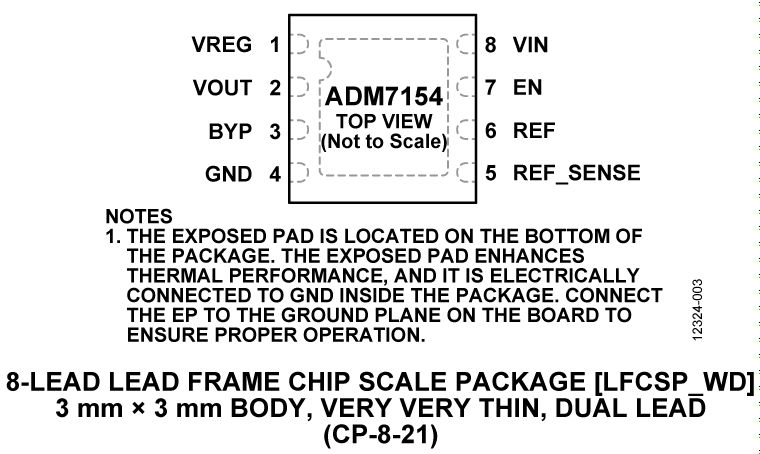

ADM7154 Typical Application Circuit Diagram ADM7154 Pin Diagram ADM7154 Pin Diagram
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADM7155 新規設計に推奨

RFリニア電圧レギュレータ、600mA、超低ノイズ、高PSRR

Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1


下記製品はLTspiceで使用することが出来ます。:

  • ADM7154-1.2
  • ADM7154-1.8
  • ADM7154-2.5
  • ADM7154-3.0
  • ADM7154-3.3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
EVAL-ADM7154

ADM7154 Evaluation Board

機能と利点

  • Input voltage range: 2.3 V to 5.5 V
  • Maximum output current: 600 mA
  • Low noise
  • 0.9 µV rms total integrated noise from 100 Hz to 100 kHz
  • 1.6 µV rms total integrated noise from 10 Hz to 100 kHz
  • Initial accuracy: ±0.5%
  • Fixed 3.3 V (ADM7154) and adjustable (ADM7155) output versions
  • 8-lead LFCSP and 8-lead SOIC packages

製品詳細

The ADM7154CP-3.3EVALZ, ADM7154CP-1.8EVALZ and ADM7155CP-02-EVALZ evaluation boards are used to demonstrate the functionality of the ADM7154 and ADM7155 linear regulators, respectively.

Simple device measurements, such as line and load regulation, dropout, and ground current, can be demonstrated with just a single voltage source, a voltmeter, an ammeter, and load resistors.

For more details about the linear regulators, refer to the ADM7154 and ADM7155 data sheets.

Evaluation Kit Contents
  •     ADM7154CP-3.3EVALZ, ADM7154CP-1.8EVALZ or ADM7155CP-02-EVALZ evaluation board
Additional Equipment Needed
  •     DC power supply
  •     Multimeters for voltage and current measurements
  •     Electronic or resistive loads

eval board
AD-FMCADC4-EBZ

ADA4961 & AD9680 Analog Signal Chain Evaluation and AD9528 Converter Synchronization

機能と利点

  • Four channels of 1.0 GSPS conversion utilizing JESD204B high speed serial interface
  • Driver amplifier interface with 21dB voltage gain adjustment
  • Optional on-board or external clocking
  • Specific design and I/O added for multi-board synchronization

製品詳細

The AD-FMCADC4-EBZ is a high speed 4-channel data acquisition board featuring two AD9680 dual channel ADC at 1000 MSPS and four ADA4961 low distortion, 3.2 GHz, RF DGA driving each converter. The FMC form factor supports the JESD204B high speed serial interface. All clocking and channel synchronization is support on-board using the AD9528 clock generator. This product is designed for sampling wide bandwidth analog signals up to the second Nyquist zone. The combination of wide input bandwidth, high sampling rate, and excellent linearity of the AD9680 is ideally suited for spectrum analyzers, data acquisition systems, and a wide assortment of military electronics applications, such as radar and jamming/anti-jamming measures.


The board meets most of the FMC specifications in terms of mechanical size, mounting hole locations, and more. Although this board does meet most of the FMC specifications, it’s not meant as a commercial off the shelf (COTS) board. If you want a commercial, ready to integrate product, please refer to one of the many FMC manufacturers and the FMC specification (ANSI/VITA 57.1).

This board is targeted to use the ADI reference designs that work with Xilinx development systems. ADI provides complete source (HDL and software) to re-create those projects (minus the IP provided by the FPGA vendors, which we use), but may not provide enough info to port this to your custom platform.

The design of the board is specifically tailored to synchronizing multiple AD-FMCADC4-EBZ boards together. For more information on synchronization please refer to A Test Method for Synchronizing Multiple GSPS Converters. The reference design includes the device data capture via the JESD204B serial interface and the SPI interface. The samples are written to the external DDR-DRAM. It allows programming the device and monitoring its internal registers via SPI.

eval board
AD-SYNCHRONA14-EBZ

マルチチャンネル・システム・クロッキング・デバイス

機能と利点

処理システム

  • Raspberry Pi 4、ARM Cortex-A72、2GBのSDRAM

ユーザ・インターフェース

  • ギガビット・イーサネット
  • 2個のUSB 3.0ポート
  • 2個のUSB 2.0ポート
  • SPIインターフェース
  • GPIO
  • 2個の2色LED
  • オス型ピン・ヘッダ

クロック処理デバイス

  • HMC7044(3.2GHz、14出力の高性能ジッタ・アッテネータ)
  • AD9545(1PPSシンクロナイザおよび適応型クロック変換器)

クロック出力

  • 4個のTWINAX LVPECL ACおよびDC結合出力、100Ωの差動インピーダンス
  • 2個のSMA LVPECL AC結合出力*
  • 4個のSMA CMOS*
  • 4個のSMA LVDS AC結合出力*

*設定可変差動出力、50Ωの差動インピーダンス

クロック入力

  • 3個の差動100Ω SMAクロック入力
  • PPS入力
  • SYNC入力
  • 10MHz入力

内部リファレンス

  • 100MHzおよび122.88MHzの超低位相ノイズVCXO(−165dBc/Hz)
  • 40MHzおよび38.4MHzのTCXO(±1ppm)50MHzのOCXO(+/− 10ppb)
  • 内部リファレンスはソフトウェアによる設定が可能

電源

  • DC 12V、3Aのバレル・ジャック

製品詳細

AD-SYNCHRONA14-EBZは、周波数および位相が極めて正確に制御されたソース・クロックを必要とするアプリケーションの評価やプロトタイピングに使用するのに最適な、自己完結型のデバイスです。アナログ・デバイセズのAD9545およびHMC7044を中心に設計されており、複雑なシステムでのクロック分配とマルチチャンネル同期が大幅に簡素化できます。ただし、実験室環境で熟練した技術者が使用することを意図したものであり、商用の最終製品は目的としていません。全機能を完備したリファレンス設計として利用でき、エンド・カスタマのアプリケーションの必要性に応じてカスタマイズできます。設計の詳細は無料で入手できます。

AD-SYNCHRONA14-EBZは、1Uの物理的フォーム・ファクタで提供されます。必要なケーブルが既に大半の実験室に備わっており業界で一般的となっている、SMAコネクタとTwinAXインターフェースが用いられています。

内蔵のOCXOを用いることでスタンドアロン動作が可能です。あるいは、独立な3個の高速差動クロック入力、10MHzリファレンス、1個のPPS入力など、外部ソースの選択も可能です。この柔軟性と、内部VCXOの100MHzまたは122.88MHzのどちらかを選択できる機能を合わせることで、対象周波数と必要精度に関しほぼ限りない選択が可能となり、広範なアプリケーション分野に適用できます。

アプリケーション

  • 高精度リファレンス・クロック分配
  • 1つのソースでクロック供給を行うシステム
  • 100MHzまたは122.88MHzから生成するクロック
  • フェーズド・アレイ・システム、RADAR、EW、SATCOMS、SDR
  • ベンチ機器
  • リモート制御動作

eval board
AD-FREQCVT1-EBZ

TX/RXチャンネル、1~100MHzから最大400MHzへの周波数変換

製品詳細

AD-FREQCVT1-EBZは、AD9361を内蔵するFMCOMMS3/4/5ボードのアドオン・ボードです。完全なチップ・レベルの設計パッケージはADI製品ページにありますが、カード上の情報、カードの使用方法、周りのデザイン・パッケージ、動作に必要なソフトウェアは、アナログwikiサイトにあります。

AD-FREQCVT1-EBZの目的は、周波数の上下変換を行い、1MHzまで下げてAD9361が動作できるようにすることです。

eval board
AD-GMSL2ETH-SL

FPGA-based 8x GMSL to 10 Gb Ethernet Adapter

機能と利点

  • 自律型ロボットおよび自動運転車のアプリケーション向けに、マシン・ビジョンとリアルタイム・センサーを融合するエッジ・コンピューティング・プラットフォーム
  • チャンネル当たり最大6Gbpsの8 × GMSL2カメラ・インターフェース
  • 10Gbps SFP+イーサネット・インターフェース
  • ホスト・システムやその他のエッジ・デバイスとの同期のためのIEEE 1588 Precision Time Protocol
  • 高度な組込み処理機能
  • ROS2対応
  • 高度なカメラ・トリガ機能および制御機能
  • カスタム・アプリケーション開発を可能にするオープンソースのソフトウェア・スタックおよびFPGAの設計

製品詳細

AD-GMSL2ETH-SLは、8つのGigabit Multimedia Serial Link™(GMSL)インターフェースから10Gbイーサネット・リンクへの低レイテンシ・データ転送を可能にするエッジ・コンピューティング・プラットフォームです。対象となるアプリケーションには、マシン・ビジョンとリアルタイム・センサーの融合が重要となる自律型ロボットと自動運転車があります。

本システムは、GMSL2/1からCSI-2へのクワッド・トンネリング・デシリアライザMAX96724を2つ搭載しており、8台のGMSLカメラへの接続が可能になります。カメラからのビデオ・データは、MAX96724デシリアライザからMIPI CSI2インターフェースを介してAMD KV26システム・オン・モジュールに転送されます。AMD KV26は、すべてのGMSLカメラからのビデオ・データを10Gbイーサネット・リンクに集約するロジックを実装しているため、ビデオ・データを中央処理装置に送信できます。

ハードウェア・タイムスタンプ付きのIEEE 1588 Precision Time Protocol(PTP)に対応しており、ホスト・システムおよびその他のエッジ・デバイスとの正確な同期が可能になります。クワッド入力、10出力、デュアルDPLL/IEEE 1588を備えた1pps シンクロナイザおよびジッタ・クリーナーであるAD9545を用いて、10Gbイーサネット・インターフェースとPTPロジックに必要なクロックを生成します。

ソフトウェア・ネットワーキング・スタックを用いると、10Gbイーサネット・リンクを介した通信を実現できます。本システムはLinuxを実行しているため、GStreamerなどのツールを用いるとビデオ・データをホストに送信でき、また、SSH(Secure Shell)を用いて本システムへのリモート接続が可能になります。ソフトウェア・ネットワーク・スタックには、達成可能な最大転送速度に関する制限があります。このため、データ・パケット化のためのリアルタイム転送(RTP)プロトコルを用いて、FPGAアクセラレーションUDPまたはTCP実装を行う選択肢もあります。これにより、10Gbイーサネット・インターフェースで達成可能な最大転送速度に到達できます。

正確なカメラ・トリガ制御は、周波数と位相を設定可能な専用のFPGAロジックを用いると共に、内部ロジックと外部信号の間でのトリガ源の選択を行うことによって実現します。

ソフトウェアで設定可能な機能を備えた16本の汎用I/Oピンが利用可能で、3.3Vの電圧レベルで動作します。RS232専用インターフェースを用いると、GNSSデバイスなどのUART周辺機器を接続できます。

この設計には、オープンソース・ソフトウェア・スタックおよびFPGAの設計、およびリファレンス・アプリケーションが付属しており、カスタム・ソフトウェア開発を実績のある実装を基に開始できます。

アプリケーション

  • 自律型ロボットおよび自動運転車

eval board
AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

機能と利点

  • TX
    • 16-bit 12GSPS RFDAC
    • JESD204B Interface
      • 8 lanes up to 12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x Interpolation
    • 64-bit NCO at max rate
    • Analog Modes of Operation:
      • Normal Mode: 6GSPS DAC rate
        • Synthesis up to 2.5GHz (1st Nyquist)
      • Mix Mode: 6GSPS DAC rate
        • Synthesis in 2nd & 3rd Nyquist zones
      • 2X Normal Mode: 12GSPS DAC rate
        • Synthesis up to 6GHz (1st Nyquist)
      • Excellent dynamic performance
  • RX
    • 3.2GHz full power bandwidth at 2.5GSPS
      • Noise Density = -149.5dBFs/Hz, ENOB = 9.5 bits
      • SFDR = 77 dBc at 1GHz Ain (2.5Gsps)
      • SFDR = 77dBc at 1.8GHz Ain (2.5Gsps)
    • +/-0.3 LSB DNL, +/-1.0 LSB INL
    • Dual supplies : 1.3V and 2.5V
    • 8 or 6 Lane JESD204B Outputs
    • Programmable clipping threshold for Fast Detect output
    • Two Integrated wide band digital down converters (DDC) per channel
      • 10-bit complex NCO
      • 2 cascaded half band filters (dec/8, dec/16)
    • Timestamp for synchronous processing alignment
      • SYSREF Setup/Hold detector
    • Programmable Interrupt (IRQ) event monitor

製品詳細

The AD-FMComms11-EBZ board is a system platform board for communication infrastructure applications that demonstrates the Direct to RF (DRF) transmitter and observation receiver architecture. Using high sample rate RFDAC(s) and RFADC(s), a number of components in previous generation transmitters can be eliminated, such as mixers, modulators, IF amplifiers and filters. The objective being to bring the ADC or DAC as close to the antenna as possible, leading to possibly more cost effective and efficient communications solution.

It is composed of multi-GSPS RF ADC and DAC, AD9625 and AD9162 respectively. The transmit path contains a balun, low pass filter, gain block and variable attenuation to produce an output appropriate for a power amplifier module. Along the observation path, the PA output is coupled back into the board through a variable attenuator, a balun and finally the ADC. Clock management is taken care of on board; all the necessary clocks are generated from a reference. Power management is present as well.

EVAL-ADM7154
ADM7154 Evaluation Board

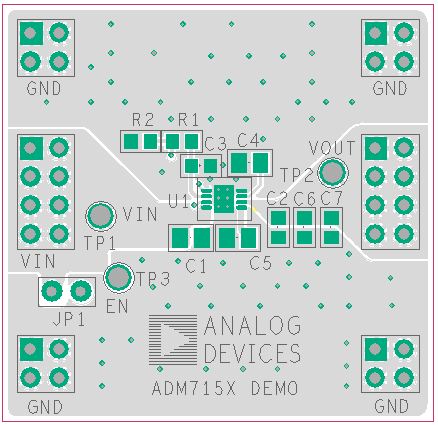

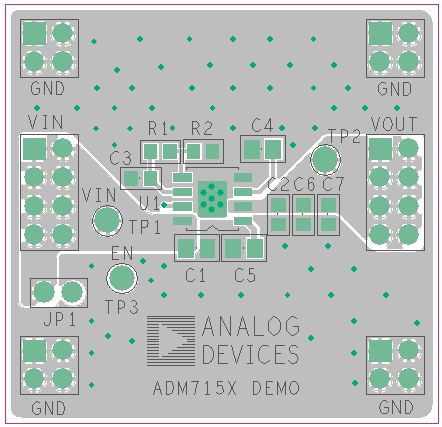

Eval_AD715x Eval-ADM7154PFCSP
AD-FMCADC4-EBZ
ADA4961 & AD9680 Analog Signal Chain Evaluation and AD9528 Converter Synchronization

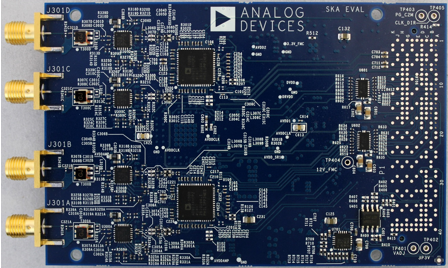

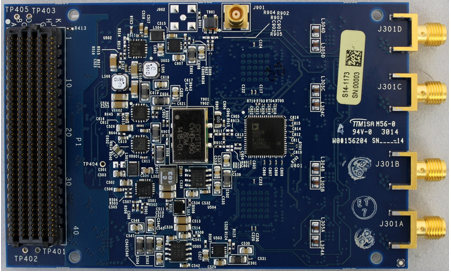

AD-FMCADC4-EBZ Evaluation Board (top) AD-FMCADC4-EBZ Evaluation Board (bottom)
AD-SYNCHRONA14-EBZ
マルチチャンネル・システム・クロッキング・デバイス
AD-SYNCHRONA14-EBZ Evaluation Board - Front View AD-SYNCHRONA14-EBZ Evaluation Board Evaluation Board - Back View AD-SYNCHRONA14-EBZ Evaluation Board
AD-FREQCVT1-EBZ
TX/RXチャンネル、1~100MHzから最大400MHzへの周波数変換
AD-FREQCVTI-EBZ Board AD-FREQCVTI-EBZ Block Diagram
AD-GMSL2ETH-SL
FPGA-based 8x GMSL to 10 Gb Ethernet Adapter

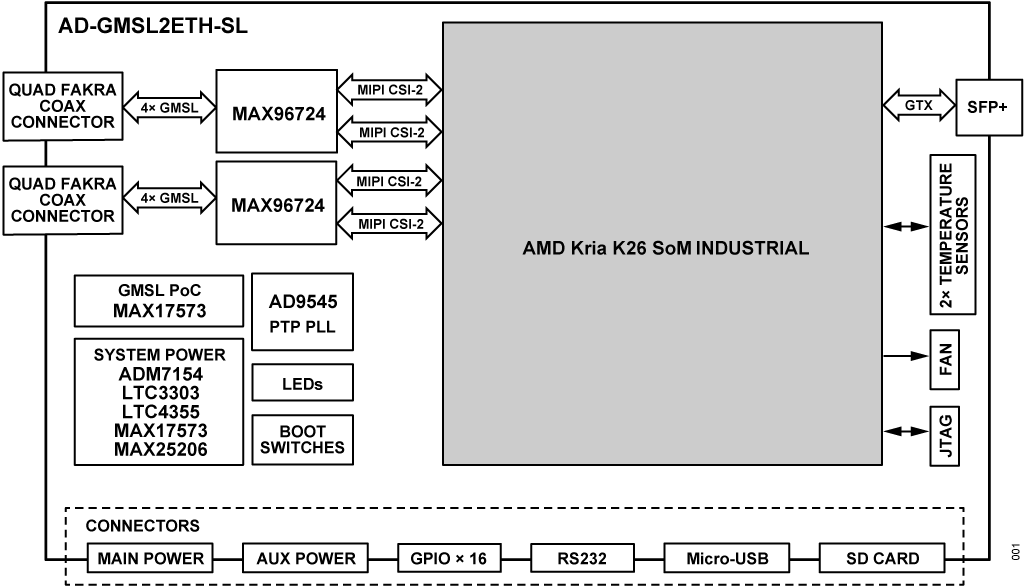

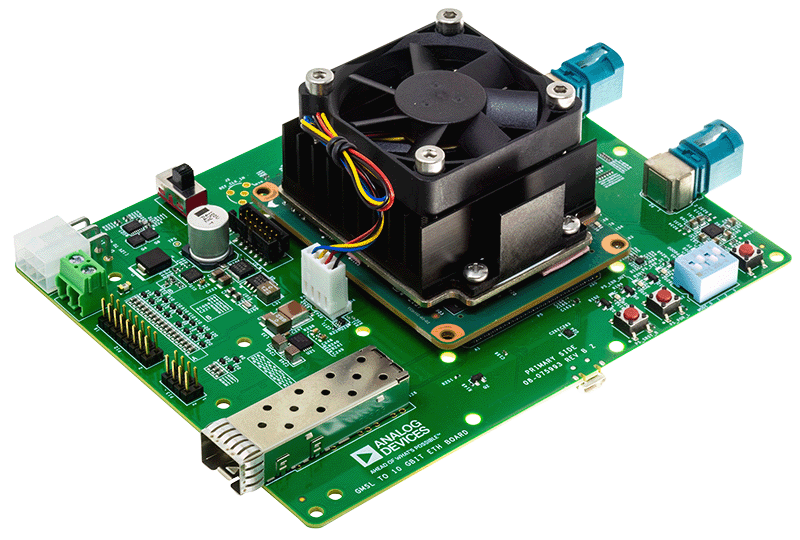

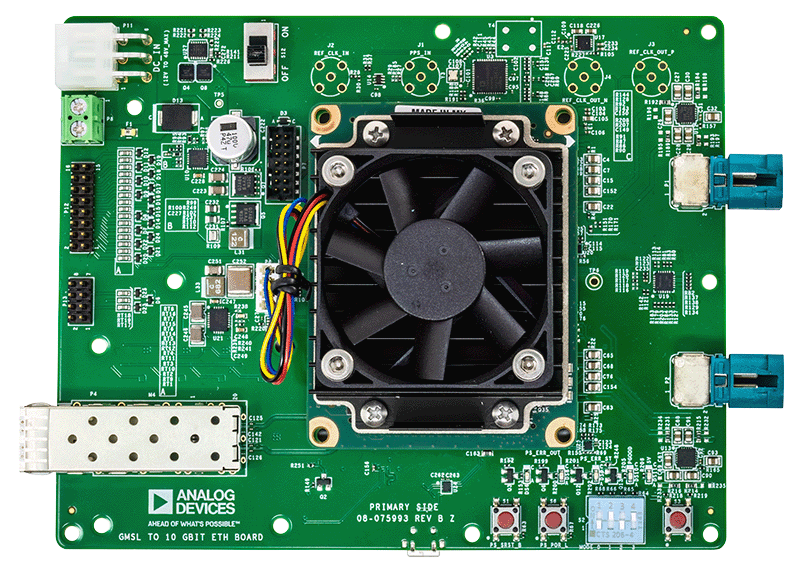

AD-GMSL2ETH-SL Board Photo Angle View AD-GMSL2ETH-SL Board Photo Top View AD-GMSL2ETH-SL Board Photo Bottom View AD-GMSL2ETH-SL Block Diagram
AD-FMCOMMS11-EBZ
Direct RF to Baseband Transmit Radio
AD-FMCOMMS11-EBZ Block Diagram AD-FMCOMMS11-EBZ Evaluation Board AD-FMCOMMS11-EBZ Evaluation Board - Top View AD-FMCOMMS11-EBZ Evaluation Board - Bottom View

リファレンス・デザイン

Figure 1. CN0511 Functional Block Diagram
CN0511 Circuits from the Lab®

出力電力が+/−0.5dBに補正されたDC~5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • DC~5.5GHzのシングル・トーン発生器
  • 0dBm~-40dBmの範囲で+/-0.5dBの広帯域振幅キャリブレーション
  • 48ビットの周波数チューニング分解能(~43uHz)
  • 内蔵VCXOによる高速起動
  • Raspberry Pi 3B+、4、Zero W、Zero 2Wと互換性あり
CN0511
出力電力が+/−0.5dBに補正されたDC~5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Figure 1. CN0511 Functional Block Diagram
EVAL-CN0511-RPIZ Evaluation Board
EVAL-CN0511-RPIZ Evaluation Board - Top View
EVAL-CN0511-RPIZ Evaluation Board - Bottom View
