ADM7170

新規設計に推奨

6.5V、500mA、超低ノイズ、高PSRR、高速過渡応答CMOS LDO

データシート (Rev. D)
製品モデル
9
1Ku当たりの価格
最低価格：$1.13
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：2.3V～6.5V
  • 最大負荷電流：500mA
  • 低ノイズ：5μV（実効値、100Hz～100kHzで出力電圧に依存しない）
  • 高速過渡応答：1.5μs（負荷ステップ1mA～500mA）
  • 100kHz時に60dB PSRR
  • 低ドロップアウト電圧：500mA負荷で42mV、VOUT = 3V
  • 初期精度：±0.75%
  • 電源ライン、負荷、温度に対する初期精度：±1.25%
  • 静止電流、IGND = 0.7mA（負荷なし）
  • 低シャットダウン電流：0.25μA（VIN = 5V）
  • 小型4.7μFセラミック出力コンデンサで安定
  • 可変出力電圧および固定出力電圧オプション：1.2V～5.0V
  • 可変出力電圧素子の設定範囲：1.2V～VIN − VDO
  • 高精度イネーブル
  • 調整可能なソフト・スタート
  • 8ピン3mm × 3mm LFCSPパッケージ
  • ADIsimPowerツールのサポート
ADM7170
6.5V、500mA、超低ノイズ、高PSRR、高速過渡応答CMOS LDO

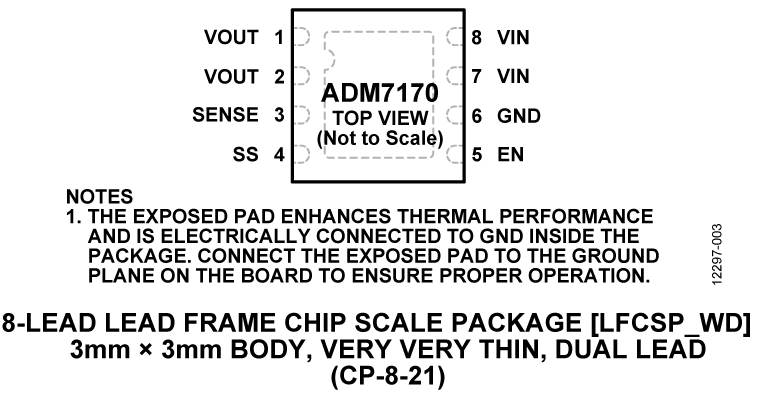

ADM7170 Functional Block Diagram ADM7170 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LT3045
新規設計に推奨 20V、500mA、超低ノイズ、超高PSRRのリニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADM7170
  • ADM7170-1.3
  • ADM7170-1.8
  • ADM7170-2.5
  • ADM7170-3.0
  • ADM7170-3.3
  • ADM7170-4.2
  • ADM7170-5.0
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

今すぐ購入 詳細を表示

機能と利点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

製品詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C

eval board
schematic 5
schematic 6
schematic 7
EVAL-ADA4355

ADA4355評価用システム

今すぐ購入 詳細を表示

機能と利点

  • ADA4355マイクロモジュール評価に必要なハードウェアおよびソフトウェア一式
  • 必要な接続は4ヵ所のみ
    • 12V電源、5V電源、USB、テスト対象の光ファイバ
  • システム制御および測定のためのオプションはすべて、直感的で使いやすいGUI経由で提供されます。

製品詳細

ADA4355は、必要な機能が全て揃った高性能の電流入力µModule®です。スペース節約のため、ADA4355は小型光モジュールやマルチチャンネル・システムに対応した包括的な電流／ビット・データ・アクイジション・チャンネルの形成に必要となる、能動部品および受動部品を全て備えています。

デバイスの高速TIAは、パルス幅10nsに対応しており、Time of Flight測定において優れた空間分解能を発揮します。さらに、ダイナミック・レンジを最大限にするため、ADA4355では3通りのTIAゲイン（TZ）設定が可能です。内蔵の、選択可能なアナログ・ローパス・フィルタ（LPF）は、コーナ周波数100MHzでデバイス帯域幅を制限し、125MSPS ADCのアンチエイリアス・フィルタとして機能しながら、広帯域ノイズを最小限に抑えることができます。低帯域幅信号または広帯域信号パルス（例えば20μs以上）に対しては、フィルタをコーナ周波数1.0MHzに設定することにより、ノイズを更に低減できます。

14ビットADCは、増幅された電圧信号を最大125MSPSの速度で変換し、各レーン最大1Gbps速度で動作する直列・低電圧差動伝送（LDVS）データ・レーン2つを介して、デジタル化された信号を出力します。データ・クロック出力は（DCO）は最高500MHｚの周波数で動作し、ダブル・データ・レート（DDR）動作にも対応しています。

ADA4355は、入力電力信号が大きい場合のオーバードライブ回復時間が短いほか、動作温度範囲が−40°C～+85°Cの12mm × 6mm CSP_BGAパッケージを採用しています。

アプリケーション

  • 電流から電圧への変換
  • 化学分析装置
  • 質量分析
  • Time of Flight（ToF）
  • 光ファイバ・センシング

eval board
schematic 8
schematic 9
schematic 10
schematic 11
AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

今すぐ購入 詳細を表示

機能と利点

  • TX
    • 16-bit 12GSPS RFDAC
    • JESD204B Interface
      • 8 lanes up to 12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x Interpolation
    • 64-bit NCO at max rate
    • Analog Modes of Operation:
      • Normal Mode: 6GSPS DAC rate
        • Synthesis up to 2.5GHz (1st Nyquist)
      • Mix Mode: 6GSPS DAC rate
        • Synthesis in 2nd & 3rd Nyquist zones
      • 2X Normal Mode: 12GSPS DAC rate
        • Synthesis up to 6GHz (1st Nyquist)
      • Excellent dynamic performance
  • RX
    • 3.2GHz full power bandwidth at 2.5GSPS
      • Noise Density = -149.5dBFs/Hz, ENOB = 9.5 bits
      • SFDR = 77 dBc at 1GHz Ain (2.5Gsps)
      • SFDR = 77dBc at 1.8GHz Ain (2.5Gsps)
    • +/-0.3 LSB DNL, +/-1.0 LSB INL
    • Dual supplies : 1.3V and 2.5V
    • 8 or 6 Lane JESD204B Outputs
    • Programmable clipping threshold for Fast Detect output
    • Two Integrated wide band digital down converters (DDC) per channel
      • 10-bit complex NCO
      • 2 cascaded half band filters (dec/8, dec/16)
    • Timestamp for synchronous processing alignment
      • SYSREF Setup/Hold detector
    • Programmable Interrupt (IRQ) event monitor

製品詳細

The AD-FMComms11-EBZ board is a system platform board for communication infrastructure applications that demonstrates the Direct to RF (DRF) transmitter and observation receiver architecture. Using high sample rate RFDAC(s) and RFADC(s), a number of components in previous generation transmitters can be eliminated, such as mixers, modulators, IF amplifiers and filters. The objective being to bring the ADC or DAC as close to the antenna as possible, leading to possibly more cost effective and efficient communications solution.

It is composed of multi-GSPS RF ADC and DAC, AD9625 and AD9162 respectively. The transmit path contains a balun, low pass filter, gain block and variable attenuation to produce an output appropriate for a power amplifier module. Along the observation path, the PA output is coupled back into the board through a variable attenuator, a balun and finally the ADC. Clock management is taken care of on board; all the necessary clocks are generated from a reference. Power management is present as well.

eval board
schematic 12
EVAL-ADM7170

ADM7170/ADM7171/ADM7172評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：2.3V～6.5V
  • 出力電流範囲：0mA～2A（ADM7170で500mA、ADM7171で1A、ADM7172で2A）
  • 出力電圧の精度：ADM7170で±0.75%、ADM7171/ADM7172で−0.5%/+1%
  • 動作温度範囲：−40°C～+125°C
  • 任意の固定出力電圧のオプションからの2つの外部抵抗で出力電圧を調整することもできます。
  • VOUT = VOUT(FIXED) × (1 + R1/R2)

製品詳細

ADM7170ACP-EVALZ/ADM717Q1CP-EVALZ/ADM7172ACP-EVALZは、ADM7170、ADM7171、およびADM7172リニア電圧レギュレータの機能を実証するために使用する評価用ボードです。

単電圧源、電圧計、電流計、負荷抵抗を用意するだけで、ラインと負荷のレギュレーション、ドロップアウト、グラウンド電流などの簡単なデバイス測定が可能です。

AD-PAARRAY3552R-SL
RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

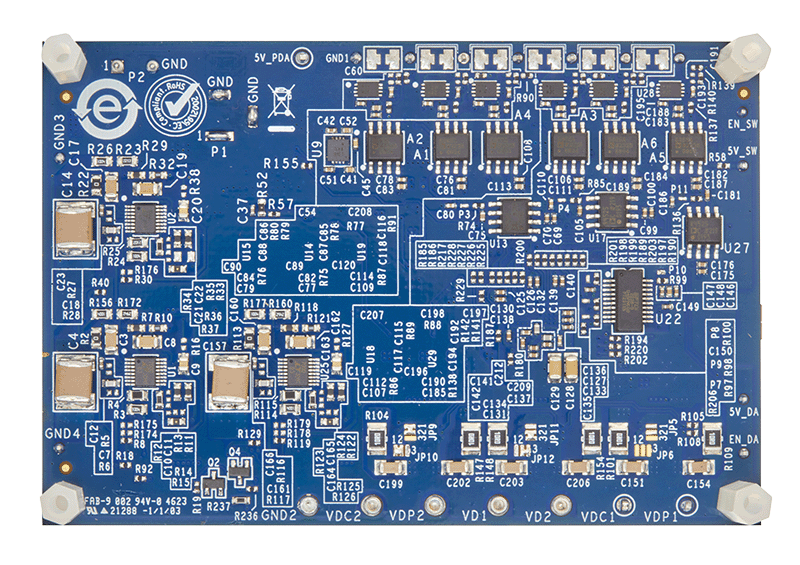

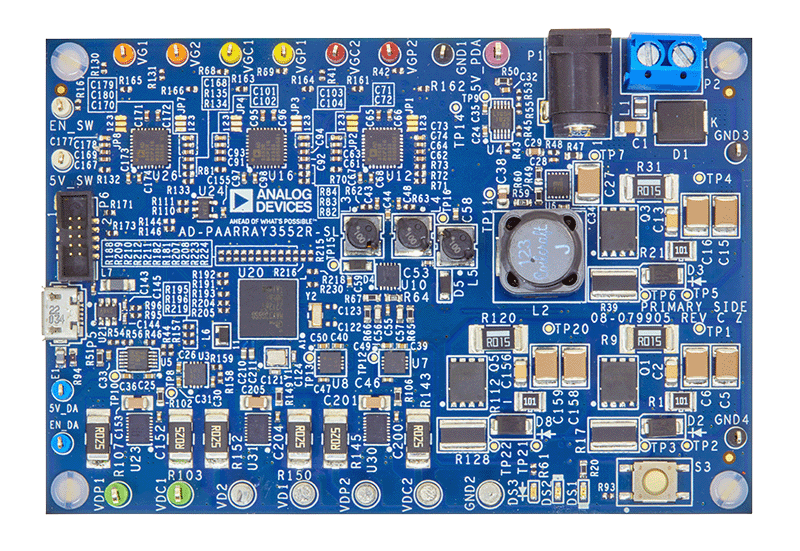

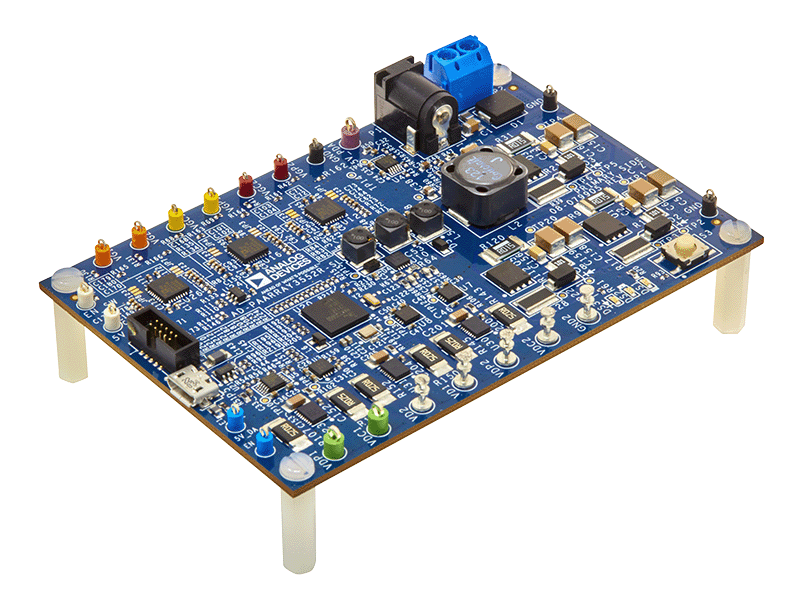

AD-PAARRAY3552R-SL Block Diagram AD-PAARRAY3552R-SL Board Photo Angle View AD-PAARRAY3552R-SL Board Photo Top View AD-PAARRAY3552R-SL Board Photo Bottom View
EVAL-ADA4355
ADA4355評価用システム

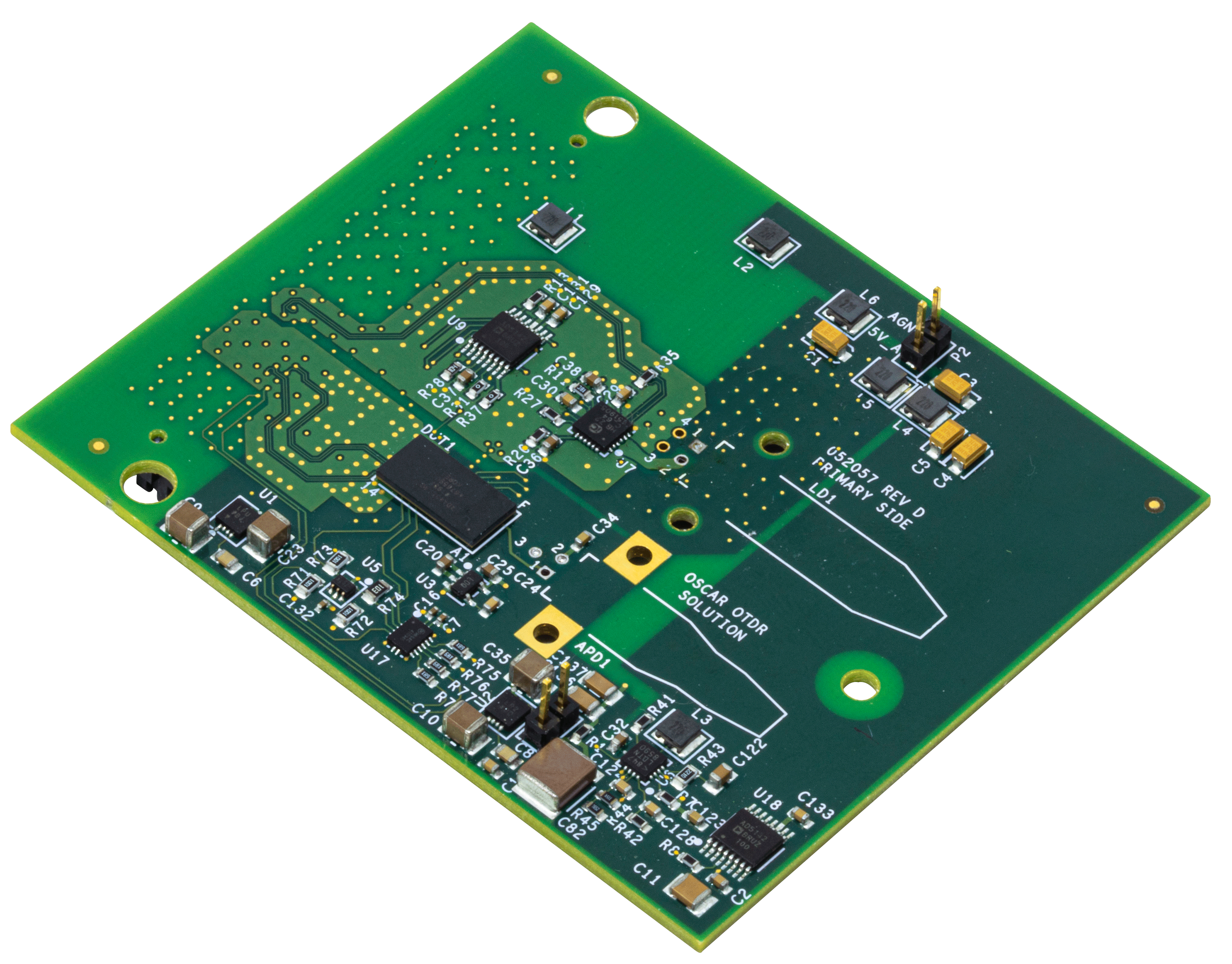

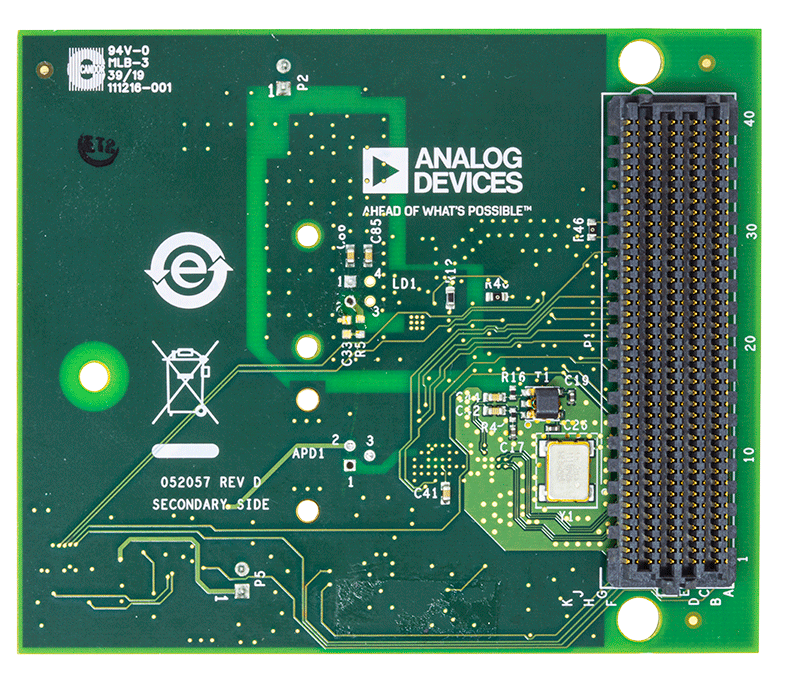

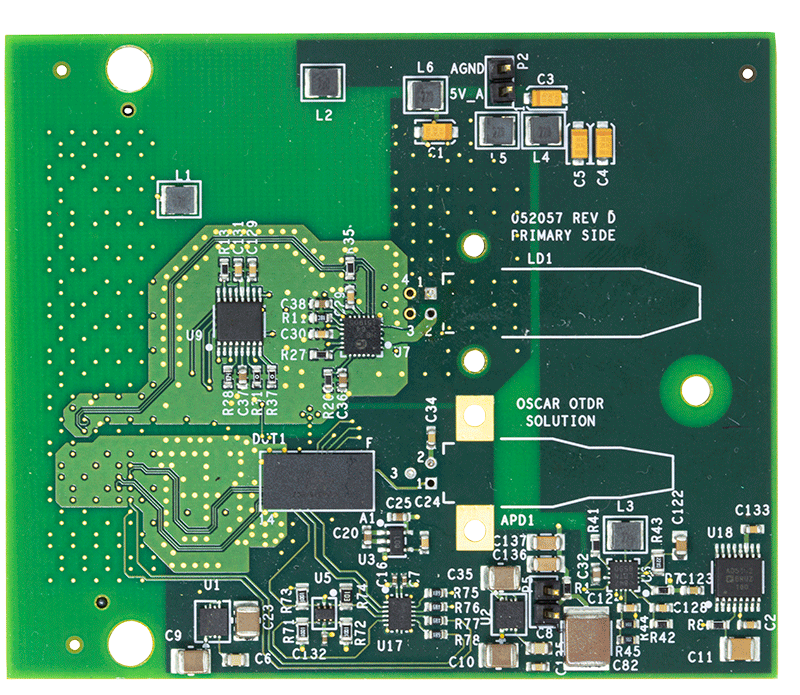

ADA4355 Evaluation Board ADA4355 Evaluation Board - Top View ADA4355 Evaluation Board - Bottom View
AD-FMCOMMS11-EBZ
Direct RF to Baseband Transmit Radio

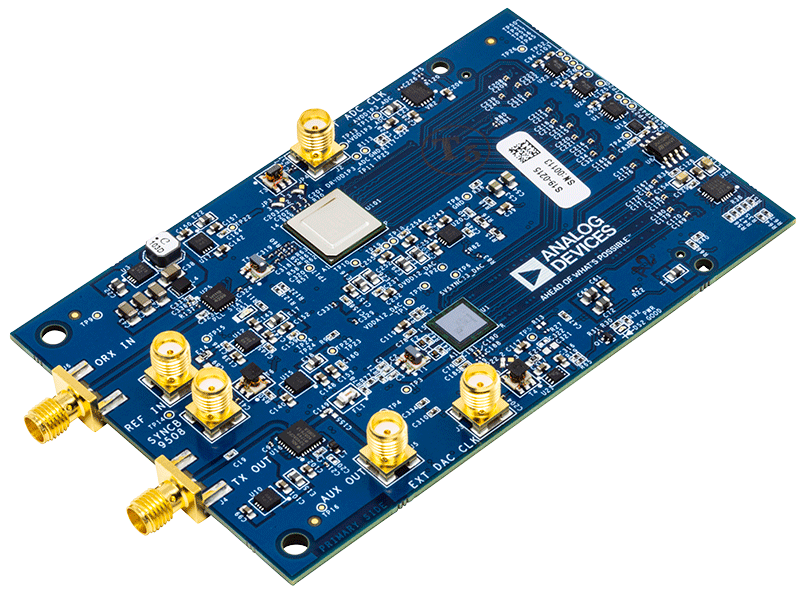

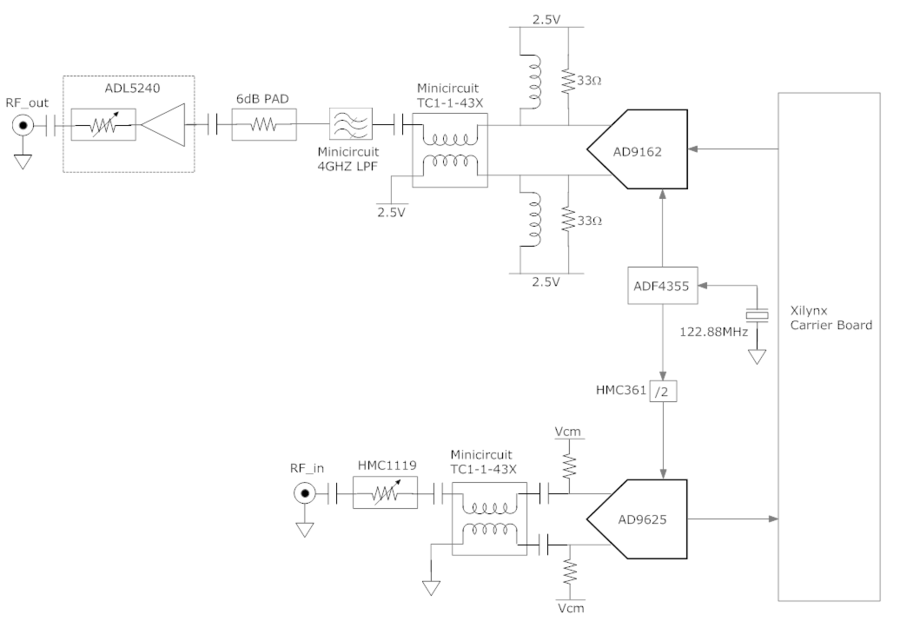

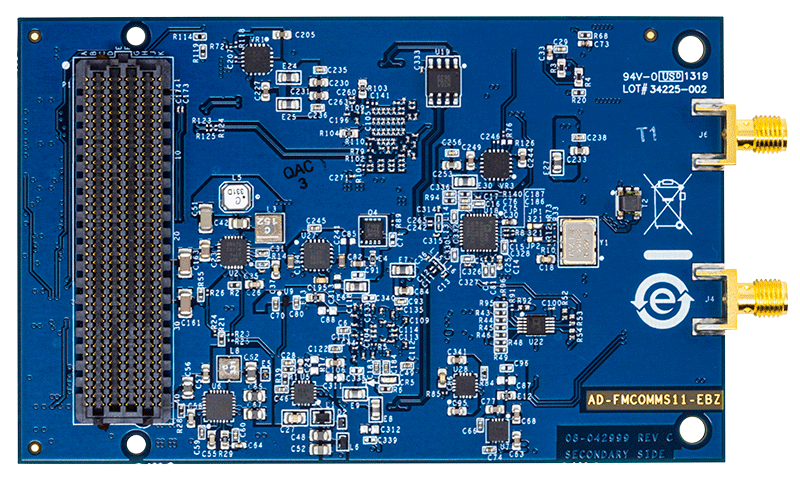

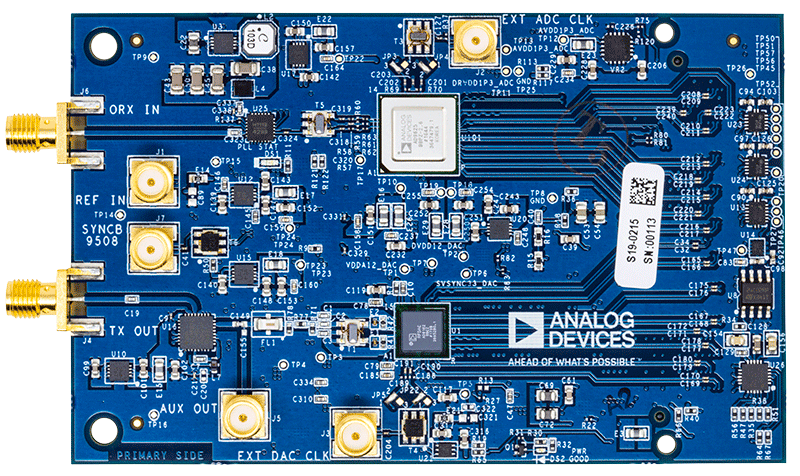

AD-FMCOMMS11-EBZ Block Diagram AD-FMCOMMS11-EBZ Evaluation Board AD-FMCOMMS11-EBZ Evaluation Board - Top View AD-FMCOMMS11-EBZ Evaluation Board - Bottom View
EVAL-ADM7170
ADM7170/ADM7171/ADM7172評価用ボード

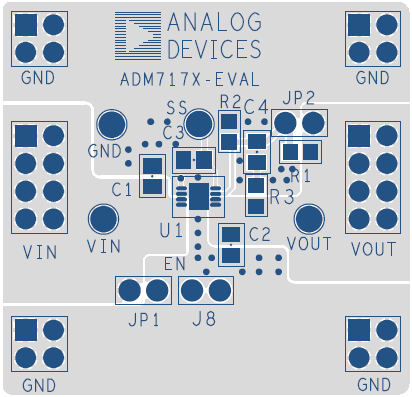

EVAL-ADM717x

リファレンス・デザイン

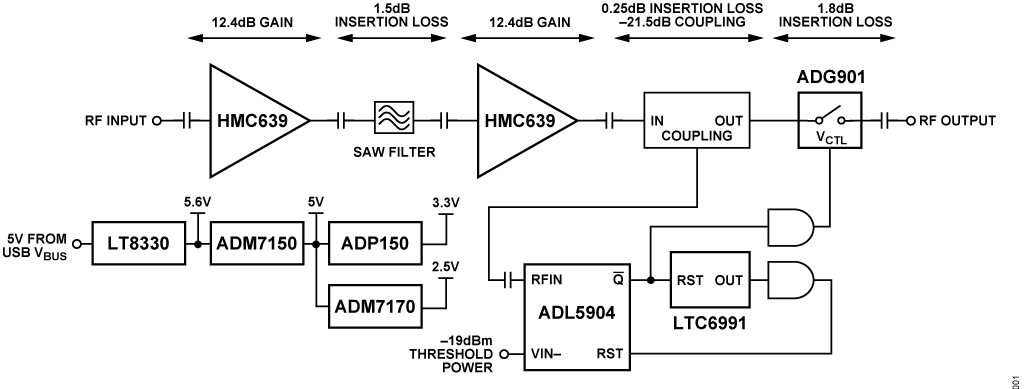

Figure 1. CN0521 Simplified Block Diagram
Figure 1. CN0521 Simplified Block Diagram
EVAL-CN0521-EBZ

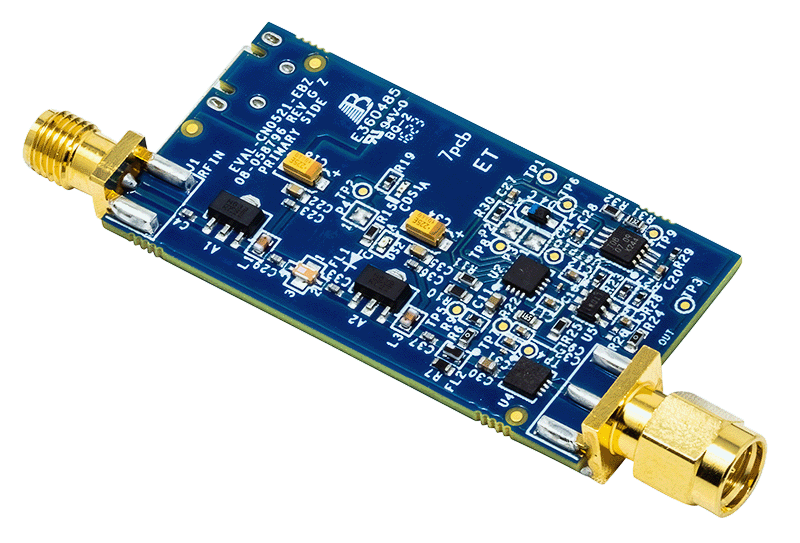

EVAL-CN0521-EBZ - Top View

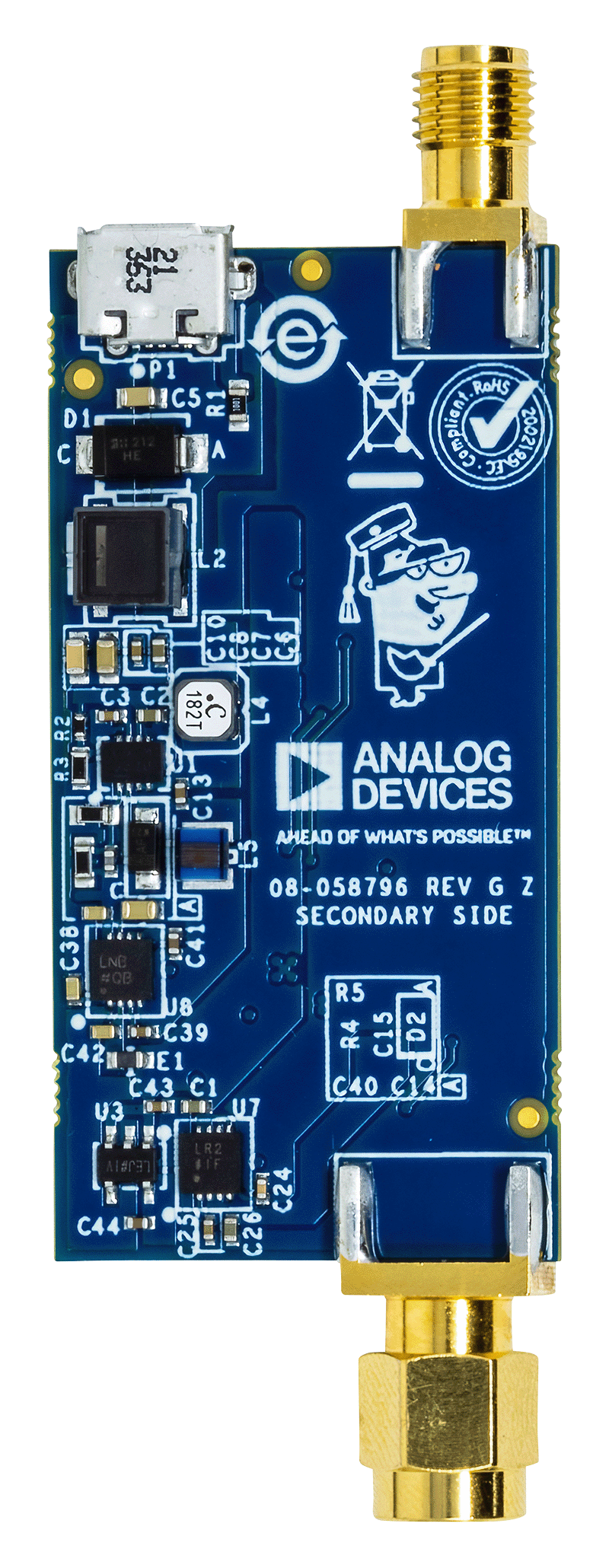

EVAL-CN0521-EBZ - Bottom View
CN0521 Circuits from the Lab®

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

詳細なリファレンス・デザインを表示

機能と利点

  • +26 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
Figure 1. CN0518 Simplified Block Diagram
Figure 1. CN0518 Simplified Block Diagram
EVAL-CN0518-EBZ
EVAL-CN0518-EBZ - Top View
EVAL-CN0518-EBZ - Bottom View
CN0518 Circuits from the Lab®

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

詳細なリファレンス・デザインを表示

機能と利点

  • +25 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered

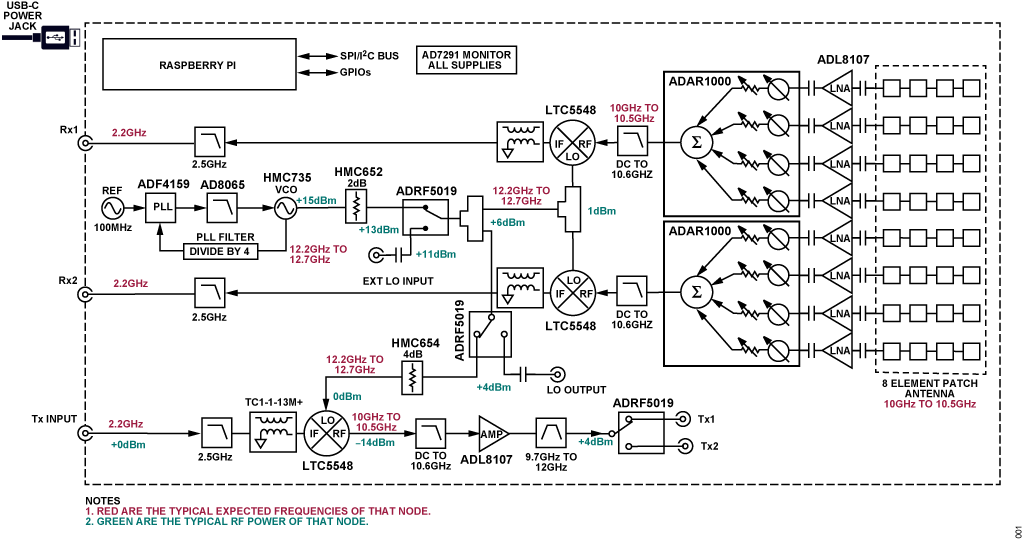

Figure 1. CN0566 Simplified Block Diagram
Figure 1. CN0566 Simplified Block Diagram

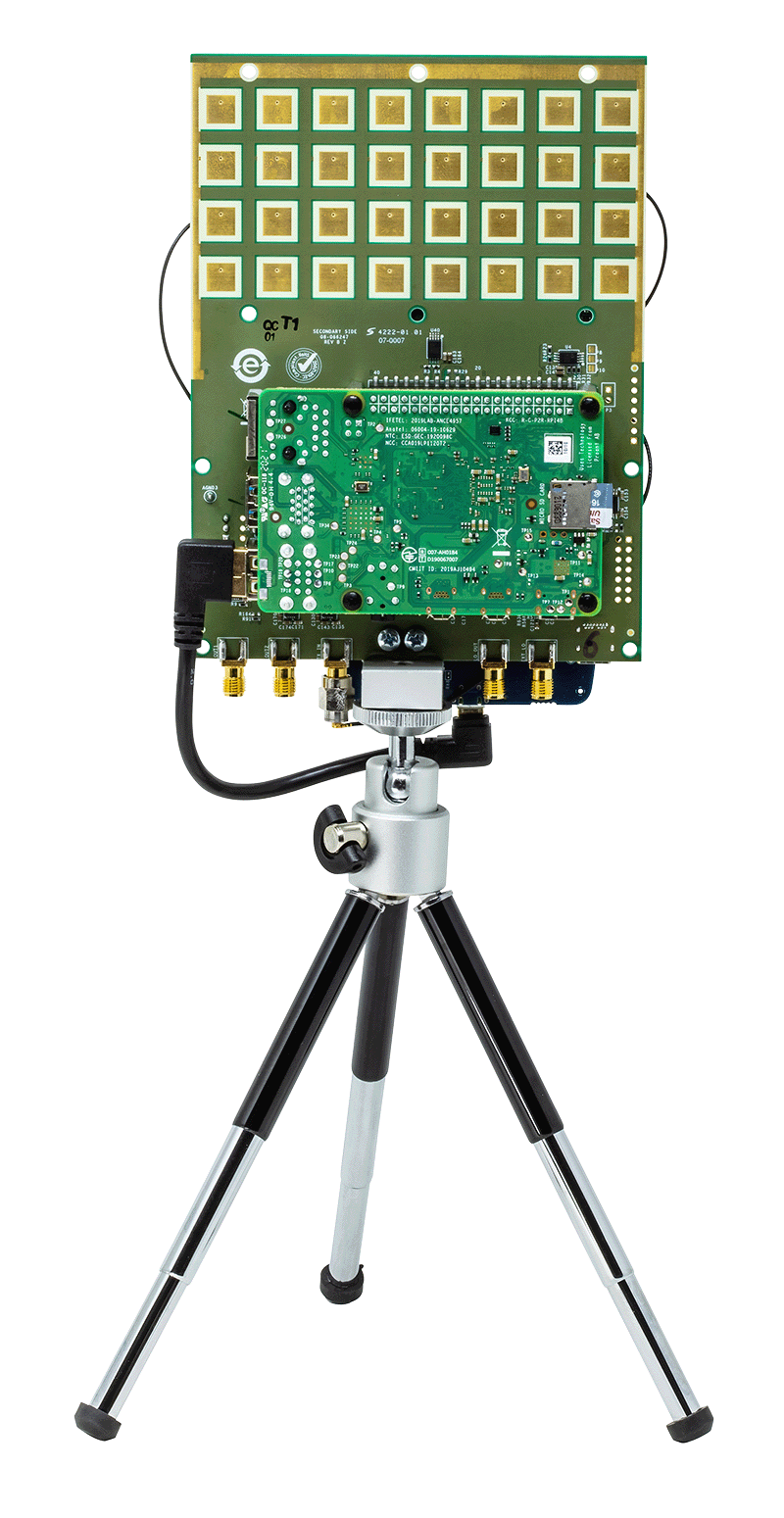

EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ Phased Array Development Kit

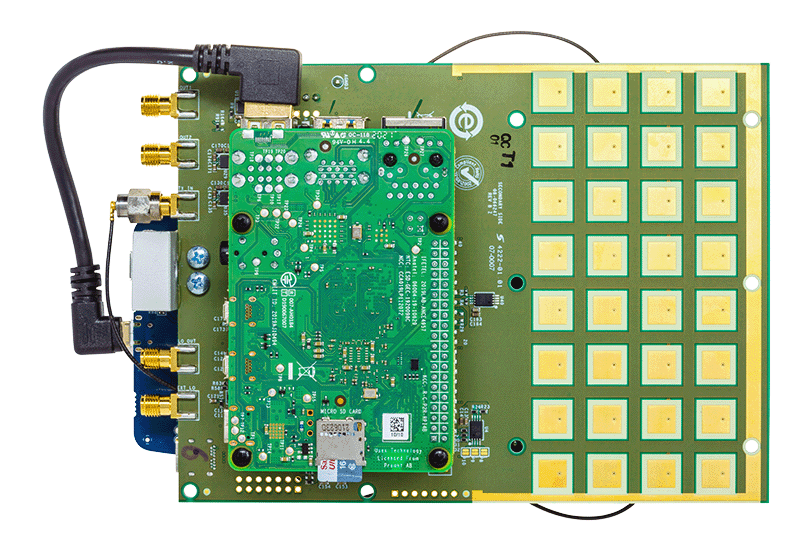

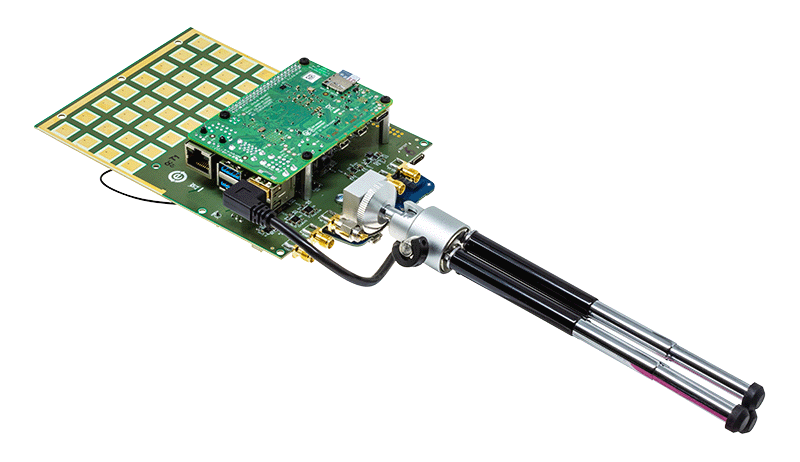

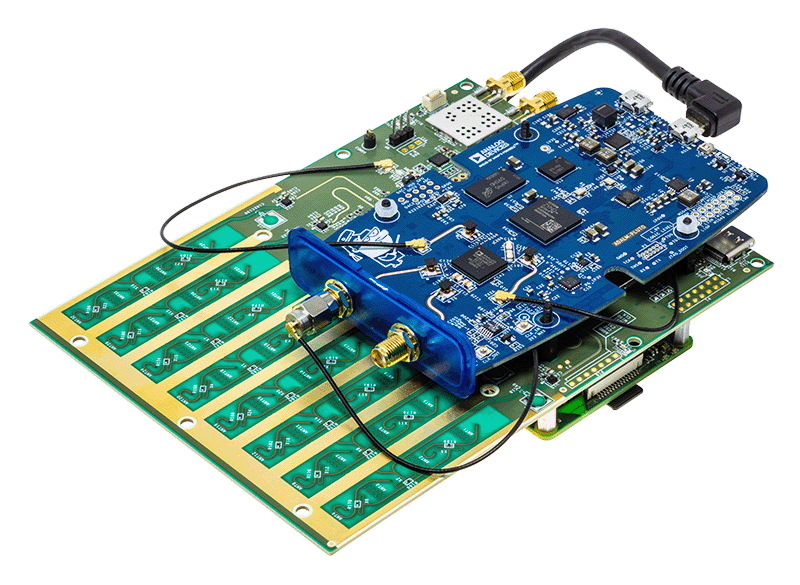

EVAL-CN0566-RPIZ KIT - Angle View
EVAL-CN0566-RPIZ KIT - Angle View
CN0566 Circuits from the Lab®

フェーズド・アレイ開発プラットフォーム 開発入門ワークショップ開催中

詳細なリファレンス・デザインを表示

機能と利点

  • 10GHz～10.5GHzのビームステアリング・プラットフォーム
  • 360ºの位相シフト（2.8ºの分解能）
  • 31dBの振幅調整範囲（0.5dBの分解能）
  • 8エレメントのリニア・アレイ・アンテナ
  • PlutoSDRによるデジタル処理
  • Raspberry Pi上で直接実行
Figure 1. CN0555 Simplified Block Diagram
Figure 1. CN0555 Simplified Block Diagram

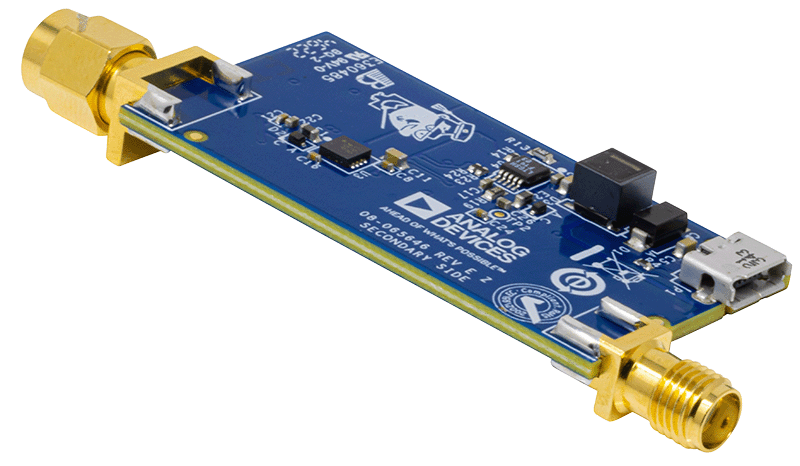

EVAL-CN0555-EBZ

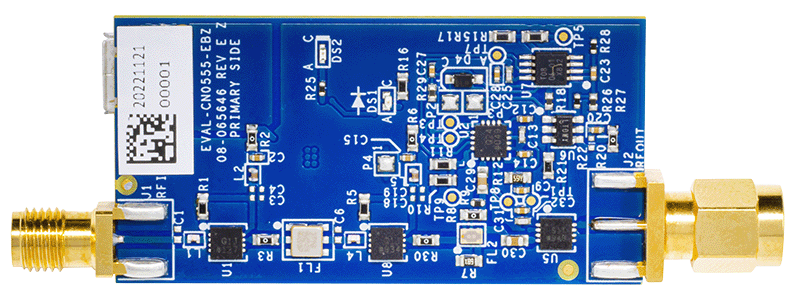

EVAL-CN0555-EBZ - Bottom View

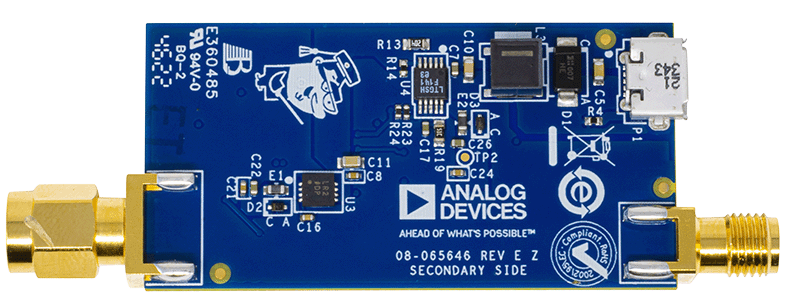

EVAL-CN0555-EBZ - Top View
