ADMT4000

発売前

True Power-Onマルチターン・センサー

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • True Power-Onマルチターン・カウンタ
  • 46回転磁気センサー
  • デジタル出力：>16k
  • 精度：±0.25°
  • 測定更新レート：100kSPS
  • 動作範囲：16mT～31mT
  • 内部温度センサー
  • IC電源：3.3V
  • SPIインターフェース：1.8V～5V
  • ジャンクション温度範囲：-40°C～+150°C
  • 24ピンTSSOP
  • 産業用アプリケーション
ADMT4000
True Power-Onマルチターン・センサー
ADMT4000 Functional Block Diagram ADMT4000 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 2
LT3461A
製造中 ThinSOTパッケージ、ショットキー内蔵の1.3MHz/3MHz昇圧DC/DCコンバータ
LT3467
製造中 ソフトスタート機能搭載、1.1A昇圧DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7

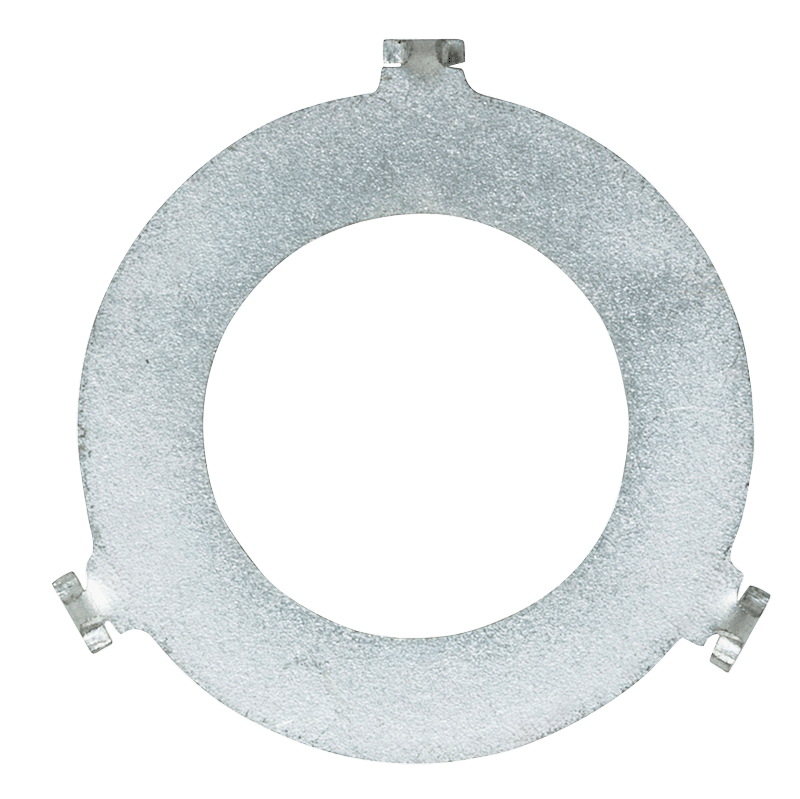

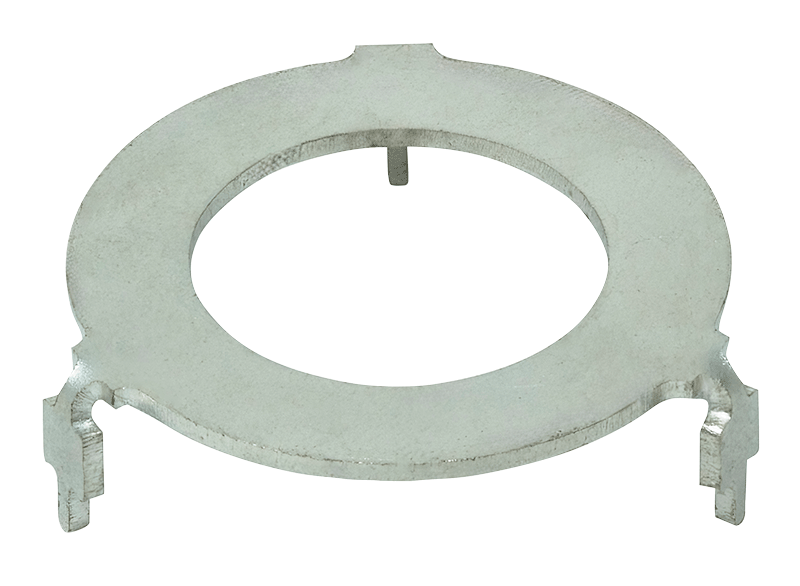

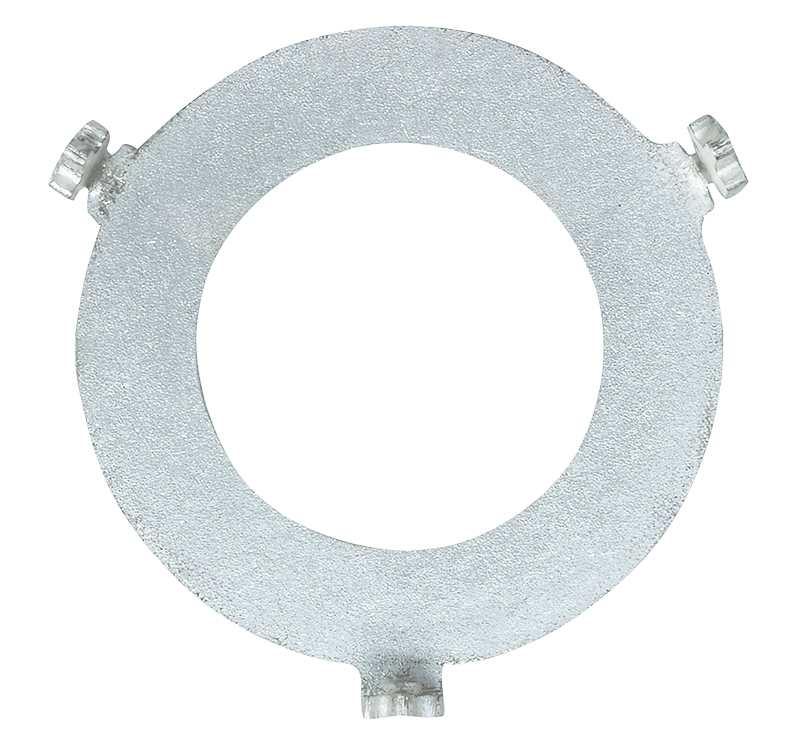

ADMAG3476

ADMT4000 Magnet and Stray Magnetic Field Shield

今すぐ購入 詳細を表示

機能と利点

  • Magnet Assembly with an Integrated Stray Magnetic Field Shield
  • Optional PCB-Mounted Stray Magnetic Field Shield
  • Magnetic Stray Field Shielding Effectiveness at 5mT
    • ADMAGB3476 and ADMAGMECH04 ≈ 88 %
    • ADMAGB3476 Only ≈ 59 %
  • Low Angular Hysteresis
  • 16mT to 31mT Operating Range
  • −40°C to +125°C Temperature Range
  • Industrial and Automotive Applications

製品詳細

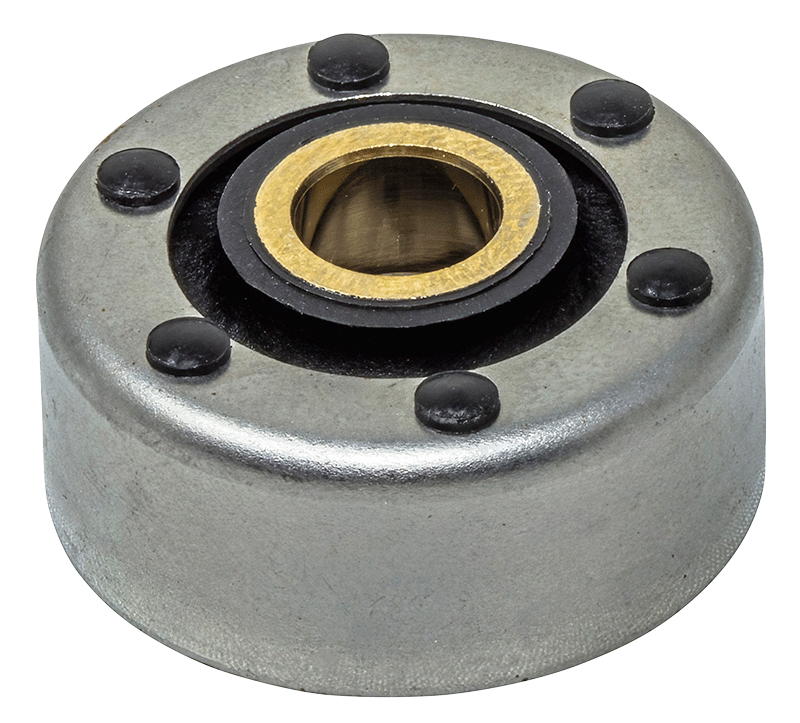

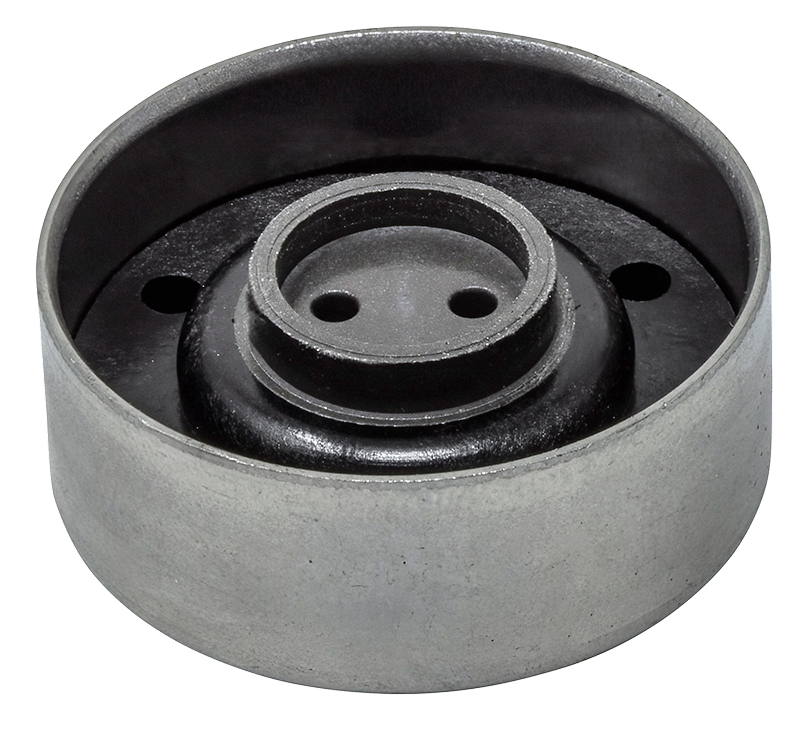

The ADMAGB3476 and ADMAGMECH04 provide a robust solution for maintaining magnetic window requirements of the ADMT4000. The integrated shielding provides protection against stray magnetic fields, which is crucial for accurate measurements. The integrated magnet shield rotates with the magnet to result in low angular hysteresis. Manufactured from samarium cobalt (SmCo), the magnet maintains the magnetic operating window of the ADMT4000 over the entire temperature range.

APPLICATIONS

  • ADMT4000 Multiturn Absolute Position Sensing without Power
  • Contactless Position Measurement
  • Brushless DC Motor Control and Positioning
  • Actuator Control and Positioning

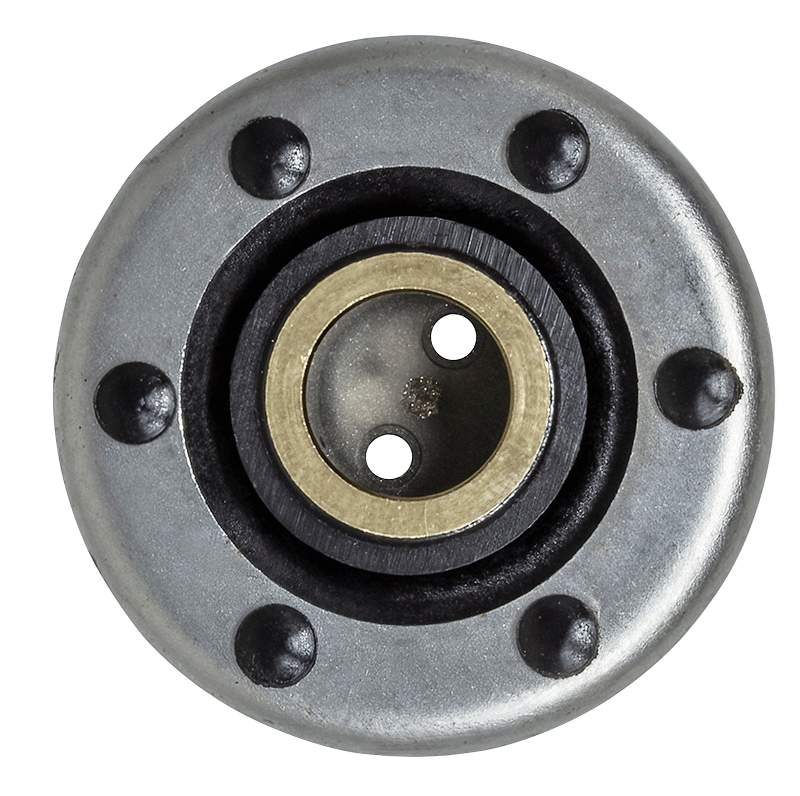

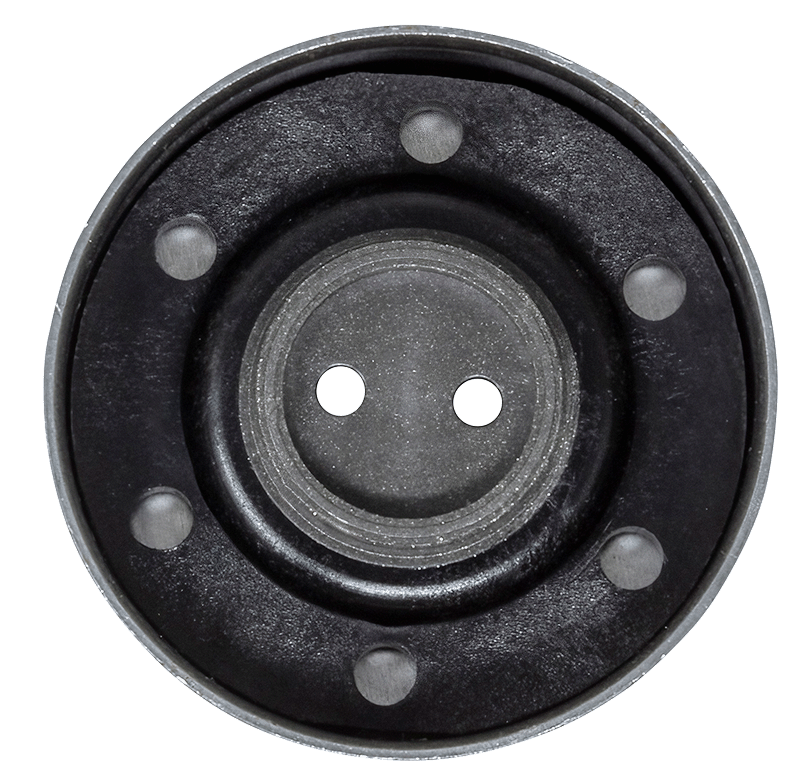

ADMAGB3476

ADMT4000 Magnet and Stray Magnetic Field Shield

今すぐ購入 詳細を表示

機能と利点

  • Magnet Assembly with an Integrated Stray Magnetic Field Shield
  • Optional PCB-Mounted Stray Magnetic Field Shield
  • Magnetic Stray Field Shielding Effectiveness at 5mT
    • ADMAGB3476 and ADMAGMECH04 ≈ 88 %
    • ADMAGB3476 Only ≈ 59 %
  • Low Angular Hysteresis
  • 16mT to 31mT Operating Range
  • −40°C to +125°C Temperature Range
  • Industrial and Automotive Applications

製品詳細

The ADMAGB3476 and ADMAGMECH04 provide a robust solution for maintaining magnetic window requirements of the ADMT4000. The integrated shielding provides protection against stray magnetic fields, which is crucial for accurate measurements. The integrated magnet shield rotates with the magnet to result in low angular hysteresis. Manufactured from samarium cobalt (SmCo), the magnet maintains the magnetic operating window of the ADMT4000 over the entire temperature range.

eval board
schematic 8
schematic 9
schematic 10
EVAL-ADMT4000

ADMT4000（消費電力ゼロのマルチターン・センサー）の性能評価

今すぐ購入 詳細を表示

機能と利点

製品詳細

ADMT4000は、消費電力ゼロで外部磁界の回転数を記録できる磁気回転カウンタ・センサーです。回転数を含む絶対位置は、シリアル・ペリフェラル・インターフェース（SPI）を介して報告されます。EVAL-ADMT4000SD1Z評価用ボードは、グラフィカル・ユーザ・インターフェース（GUI）を備えた柔軟なハードウェア・プラットフォームを提供することで、ADMT4000（消費電力ゼロのマルチターン・センター）の評価を可能にします。EVAL-ADMT4000SD1Zでは、シャフト・マグネット構成の端にADMT4000が配置されています（図1）。この評価用キットは、プリント回路基板（PCB）に搭載された磁気刺激とEVAL-ADMT4000SD1Zで構成されます。提供されているGUIを使用して操作するには、EVAL-SDP-CS1Z（SDP-S）またはEVAL-SDP-CB1Z（SDP-B）が必要です。このユーザ・ガイドでは、どちらもSDPコントローラ・ボードと呼びます。

EVAL-ADMT4000SD1Zでは、ADMT4000を詳細に評価できます。GUIは、回転数、角度測定、診断測定、システム・レベル・キャリブレーション、およびデバイス構成を示します。EVAL-ADMT4000SD1Zには、回転数センサーの磁気リセットを可能にするコイルが取り付けられています。タイム・スタンプ付きのキャプチャ・データは、技術データ管理ストリーミング（TDMS）ファイルに記録できます。TDMSファイル形式を使用すると、大規模なデータ・セットの保存とインデックス付けが可能になります。データ・ログには、タイム・スタンプ付きのデータとフォルト・ステータスに加え、本デバイスの設定が保存されます。キャリブレーション機能を使用すると、GUIを使用して取得したデータ、またはユーザの測定システムで取得したデータの詳細なキャリブレーション結果を保存できます。

EVAL-ADMT4000SD1Zには、電源およびデジタル信号用の2.54 mmヘッダーも用意されており、ユーザは外部マイクロコントローラ・プラットフォームを使用してEVALADMT4000SD1Zを評価し、システム・ソフトウェア開発を開始できます。このPCBは、センサー・ボードをSDPインターフェース・セクションから取り外し、フォーム・ファクタを小型化できるように設計されています。電源は、SDPコントローラ・ボードを介してUSBポートから、または外部ベンチ電源から供給できます。

EVAL-ADMT4000SD1Zの詳細は、ADMT4000のデータシートに記載されています。EVAL-ADMT4000SD1Z評価用ボードを使用する際は、このユーザ・ガイドと併せてADMT4000のデータシートも参照してください。
ADMAG3476
ADMT4000 Magnet and Stray Magnetic Field Shield
ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo ADMAG3476 Evaluation Board Photo
ADMAGB3476
ADMT4000 Magnet and Stray Magnetic Field Shield
EVAL-ADMT4000
ADMT4000（消費電力ゼロのマルチターン・センサー）の性能評価

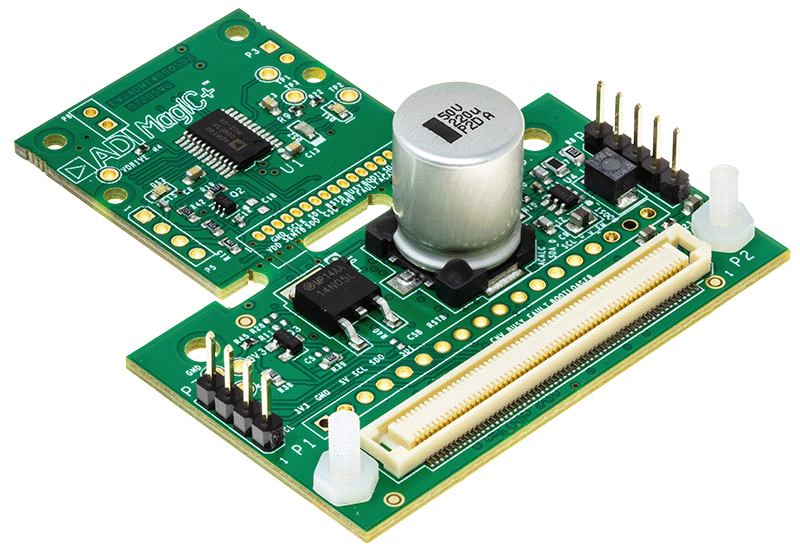

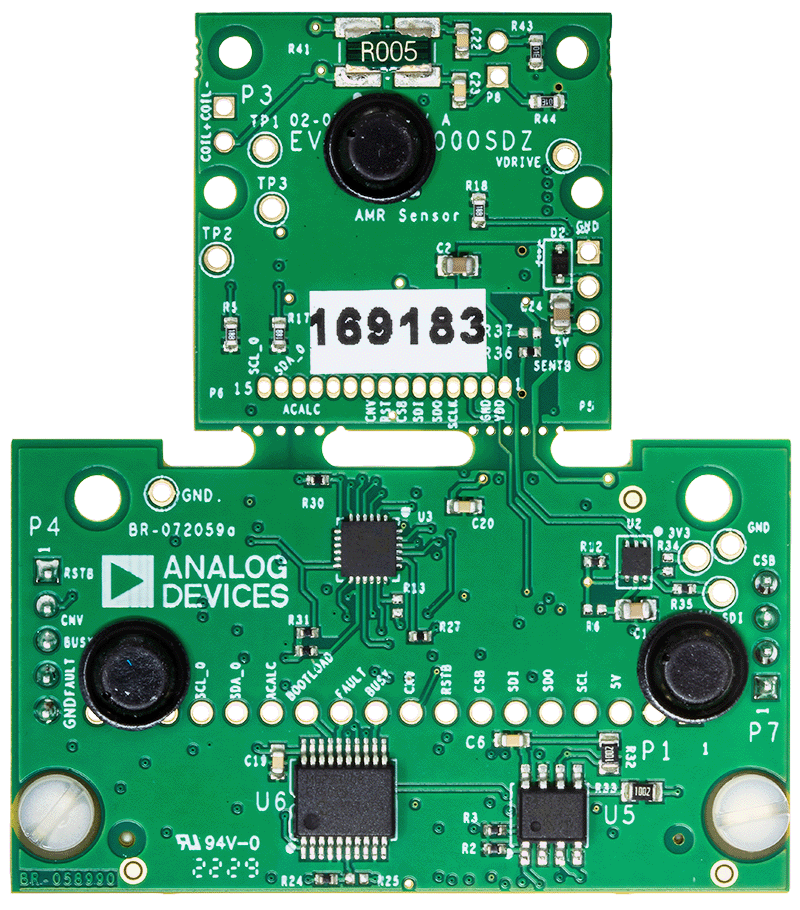

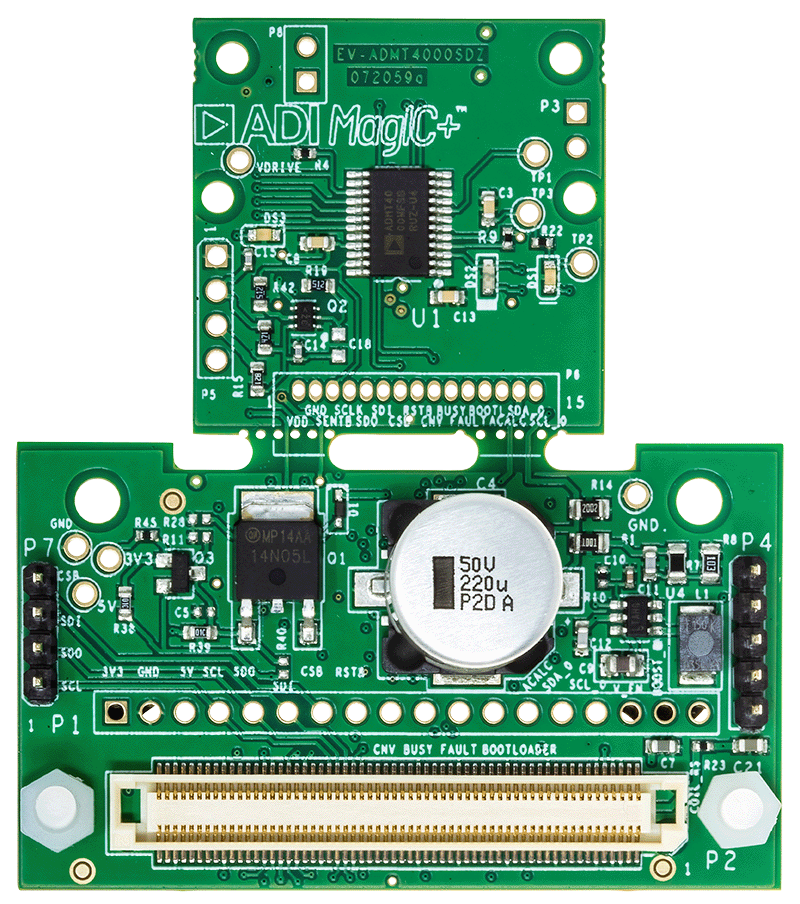

EV-ADMT4000SDZ Evaluation Board EV-ADMT4000SDZ Evaluation Board - Top View EV-ADMT4000SDZ Evaluation Board - Bottom View

最新のディスカッション

ADMT4000に関するディスカッションはまだありません。意見を投稿しますか？

EngineerZone®でディスカッションを始める
