ADV7991

新規設計には非推奨

16 ビットパラレルビデオ入力付き車用カメラバストランスミッタ

データシート (Rev. Sp0) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • C2B トランスミッタは、ビデオおよび双方向制御データを差動ペアまたはシングルエンド・ケーブルで送信します。
  • サポートされているパラレルビデオ入力フォーマットには、次があります。
    148.5MHz までの 8/10/12 ビットインターリーブ Y/C データ。
    2 つの× 8 ビット独立した 74.25MHz までの Y/C データ。
    内臓（SAV/EAV コード）された別個の（フレーム有効/ライン有効または HS/VS/DE）タイミング信号。
  • ハイデフィニションビデオフォーマットは、30Hz で 2 メガピクセル、60Hz で 1 メガピクセルまでサポートされています
  • C2B レシーバーと C2B トランスミッタとの間の制御および状態データのための C
    2B リンクに埋め込まれた双方向制御チャネル。 C2B トランスミッタのリモート設定を有効にします。
  • ビデオおよびコントロール・チャネル・パス用のオンチップ高分解能、高速 DAC、バッファおよびフィルタリング・ブロック
  • バックエンド ECU または HU がスタックフレームまたはスキップフレームを検出できるように、ISP からのフレームカウントデータの送信
  • 双方向 GPIO
  • 簡単なシステムテストのためのビデオテストパターンジェネレータ
  • ショートからバッテリ（STB）の障害状態で発生する高電圧からの保護
  • オートモーティブ EMC/EMI/ESD 構造安定性の業界標準テスト済み
一般特性
  • マスターとスレーブ・モードで動作可能な 二線式シリアルマイクロプロセッサユニット（MPU）インタフェース（I2C と互換）
  • 温度グレード：−40°C ~ +105°C
  • 40 ピン LFCSP パッケージ
  • オートモーティブアプリケーション向けの性能を評価済み
ADV7991
16 ビットパラレルビデオ入力付き車用カメラバストランスミッタ

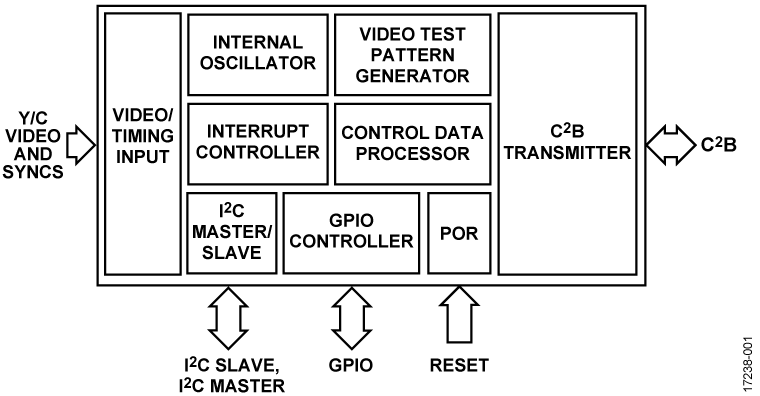

ADV7991 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADV7993
新規設計に推奨 パラレル・ビデオ入力付き車用カメラ用トランスミッタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

EVAL-ADV7991

ADV7991 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • HDMI input via daughter board
  • C2B output via Molex Mini-50TM connector
  • Power by Linear™ switch mode power supply

製品詳細

The C2B Evaluation Platform is provided by Analog Devices, Inc., to facilitate the evaluation of the C2B technology.

The ADV7991 evaluation kit (EVAL-ADV7991EBZ) contains all of the components required to construct the ADV7991 evaluation system for remote configuration mode. An extra board is required to construct the ADV7991 evaluation system for local configuration mode.

The ADV7381 evaluation kit (EVAL-ADV7381EBZ) contains all of the components required to construct the ADV7381 evaluation system for both remote and local configuration modes.

The ADV7991 evaluation system and the ADV7381 evaluation system can be used together to create the C2B evaluation platform. Each evaluation system can be used in isolation to test another device e.g. using ADV7991 evaluation system to test a prototype C2B Rx system.

This user guide provides a detailed overview of the C2B evaluation platform hardware and the software required to use it.

The C2B device datasheets and the C2B device manual should be considered in conjunction with this user guide when using the C2B evaluation platform.
EVAL-ADV7991
ADV7991 Evaluation Board
