HMC788A

新規設計に推奨

RFゲイン・ブロック、MMIC、GaAs、pHEMT、0.01GHz ～ 10GHz

データシート (Rev. D)
製品モデル
4
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ゲイン：14dB（typ）
  • 動作周波数範囲：0.01 GHz ～ 10 GHz
  • 入力／出力は内部で50 Ωに整合
  • 高入力直線性
    • 1 dB 圧縮（P1dB）：20dBm（typ）
    • 出力3次インターセプト（OIP3）：33dBm（typ）
  • 電源：5V （typ）
  • 2×2mm、6ピン・リード・フレーム・チップ・スケール・パッケージ
HMC788A-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • HMC788A-EPのデータシート（pdf)はこちらからダウンロードできます。
  • 拡張工業温度範囲：−55°C ～+105°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
HMC788A
RFゲイン・ブロック、MMIC、GaAs、pHEMT、0.01GHz ～ 10GHz

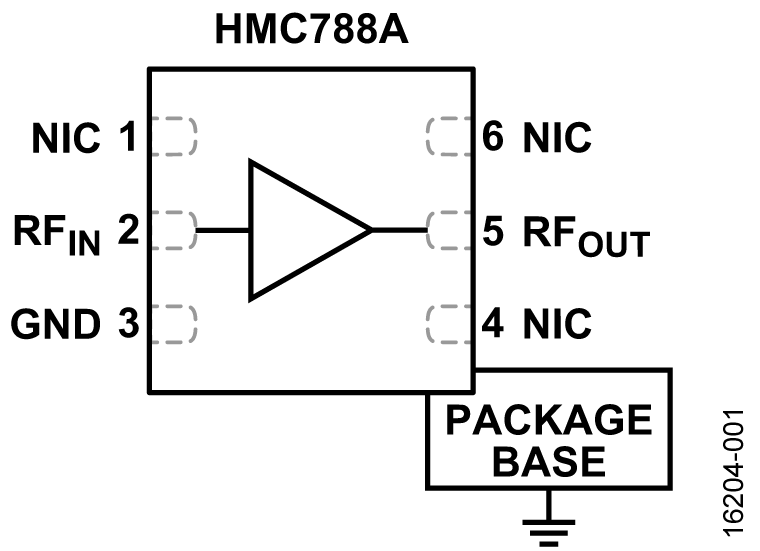

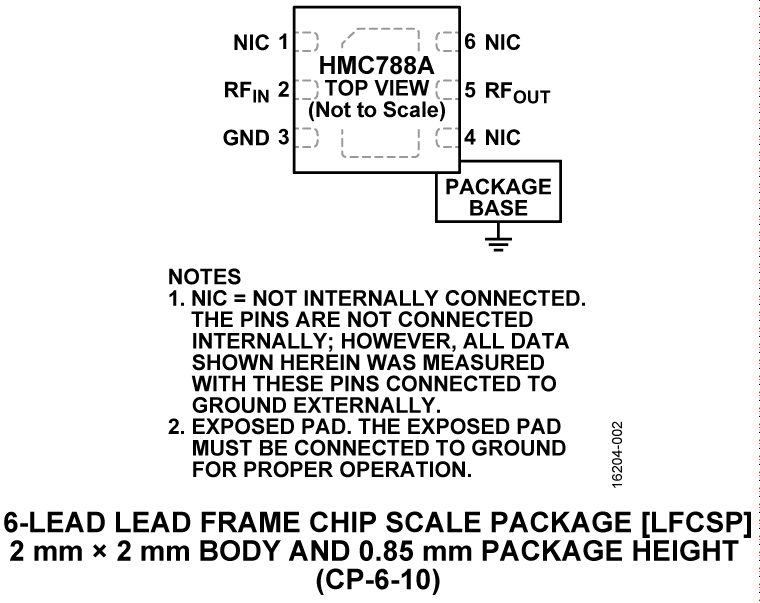

HMC788A Functional Block Diagram HMC788A Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

アプリケーション・ノート 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く

Sパラメータ 1

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

EVAL-HMC788ALP2

EV1HMC788ALP2: HMC788ALP2 Evaluation Board with conical biasing inductor

今すぐ購入 詳細を表示

機能と利点

  • On-board, wideband conical bias inductor based bias tee
  • End launch, 3.5 mm RF connectors
  • Through calibration path (depopulated)

    • 製品詳細

    EV1HMC788ALP2 is one of two evaluation boards for HMC788ALP2E. It includes a wideband bias tee that uses a conical inductor. This circuit is mechanically more fragile than EV2HMC788ALP2 which uses bias tee made from surface mount inductors, capacitors and resistors but has superior electrical performance. EV1HMC788ALP2 is populated with components suitable for use over the entire −40°C to +85°C operating temperature range of the HMC788ALP2E. To calibrate board trace losses, a through calibration path is provided. The through calibration path must be populated with RF connectors before use. For more details on the EV1HMC788ALP2 evaluation board see the HMC788ALP2E data sheet.

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-HMC788A

    EV2HMC788ALP2: HMC788ALP2 Evaluation Board with surface-mount wideband bias tee

    今すぐ購入 詳細を表示

    機能と利点

    • 4-layer, Rogers 4350B and Isola 370HR evaluation board
    • Wideband Surface-Mount Bias Tee
    • End launch, 3.5 mm RF connectors
    • Through calibration path (depopulated)

    製品詳細

    EV2HMC788ALP2 is one of two evaluation boards for HMC788ALP2E. It includes a wideband bias tee that consists of surface mount inductors, capacitors and resistors. This circuit is mechanically less fragile than EV1HMC788ALP2 which uses a wideband conical bias inductor on the RF output. EV2HMC788ALP2 is populated with components suitable for use over the entire −40°C to +85°C operating temperature range of the HMC788ALP2E. To calibrate board trace losses, a through calibration path is provided between the J1 and J2 connectors. J1 and J2 must be populated with RF connectors to use the through calibration path. For more details on the EV2HMC788ALP2 evaluation board, consult the user guide.
    EVAL-HMC788ALP2
    EV1HMC788ALP2: HMC788ALP2 Evaluation Board with conical biasing inductor
    EVAL-HMC788A
    EV2HMC788ALP2: HMC788ALP2 Evaluation Board with surface-mount wideband bias tee

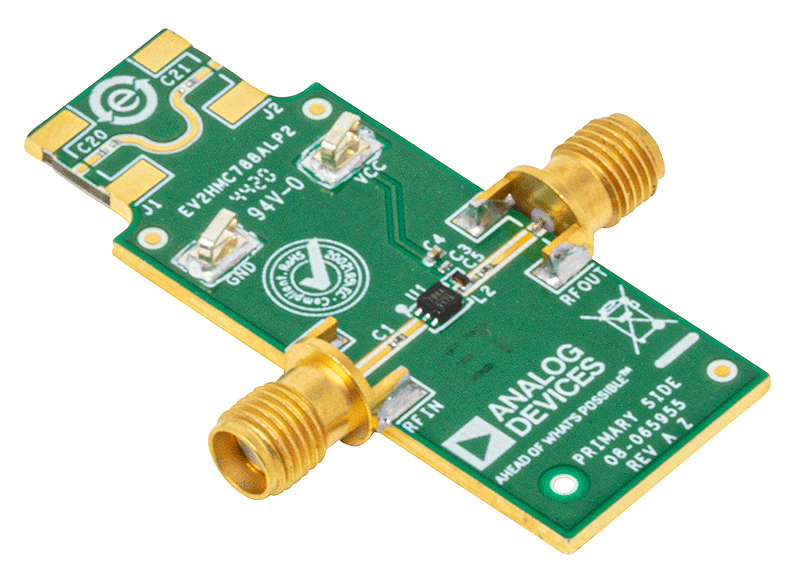

    EV2HMC788ALP2 - TOP EV2HMC788ALP2 - ANGLE EV2HMC788ALP2 - BOTTOM

    リファレンス・デザイン

    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

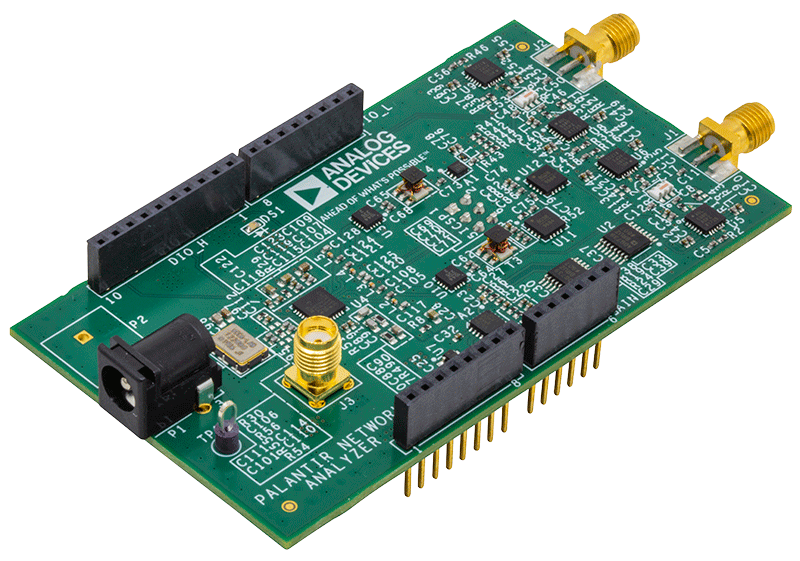

    EVAL-CN0507-ARDZ Evaluation Board
    EVAL-CN0507-ARDZ Evaluation Board - Top View

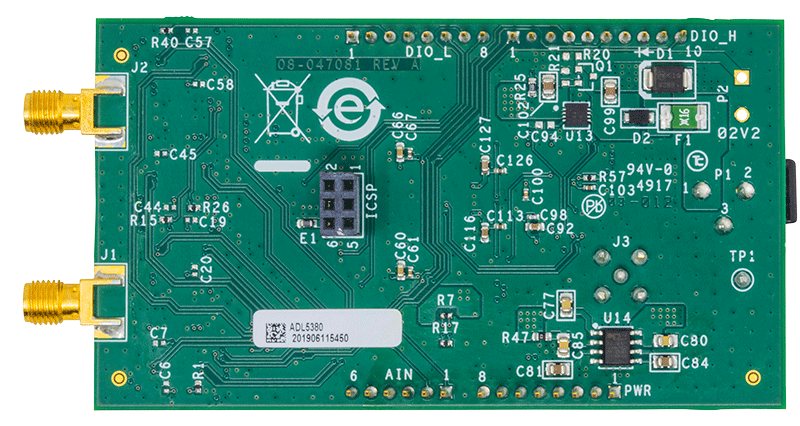

    EVAL-CN0507-ARDZ Evaluation Board - Bottom View
    CN0507 Circuits from the Lab®

    全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    詳細なリファレンス・デザインを表示

    機能と利点

    • 全機能内蔵型の2ポート・ベクトル・ネットワーク・アナライザ
    • 1.7GHz～3.4GHzの周波数範囲
    • ゼロIFシステム・アーキテクチャ
    CN0507
    全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
    EVAL-CN0507-ARDZ Evaluation Board
    EVAL-CN0507-ARDZ Evaluation Board - Top View
    EVAL-CN0507-ARDZ Evaluation Board - Bottom View
