LT3022

新規設計に推奨

0.9V～10Vで動作する1A VLDOリニア・レギュレータ

データシート
製品モデル
20
1Ku当たりの価格
最低価格：$3.28
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲： 0.9V～10V
  • 損失電圧：標準145mV
  • 出力電流： 1A
  • 調整可能な出力電圧 (VREF = VOUT(MIN) = 200mV)
  • 固定出力電圧： 1.2V、1.5V、1.8V
  • 低ESRセラミック出力コンデンサ (最小10µF)で安定
  • 1mA～1Aの範囲で標準0.05%の負荷レギュレーションを実現
  • 消費電流：標準400µA
  • シャットダウン時の消費電流：標準7.5µA
  • 電流制限による保護
  • 逆電流のない逆バッテリ保護
  • ヒステリシス付き熱制限
  • 16ピン(5mm × 3mm) DFNおよびMSOPパッケージ
LT3022
0.9V～10Vで動作する1A VLDOリニア・レギュレータ

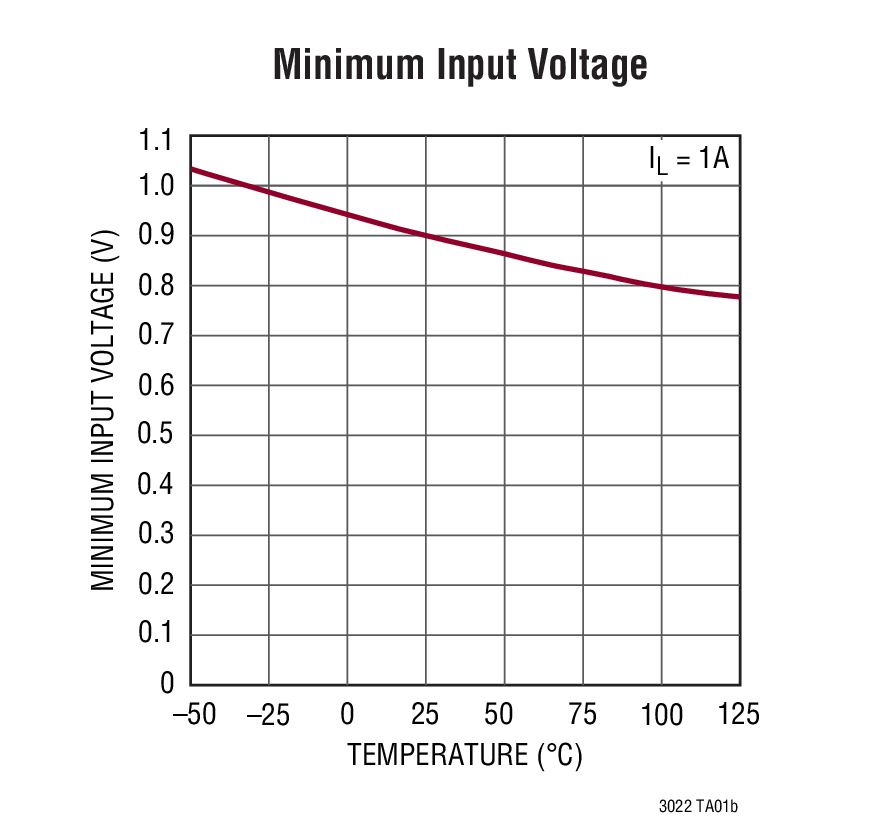

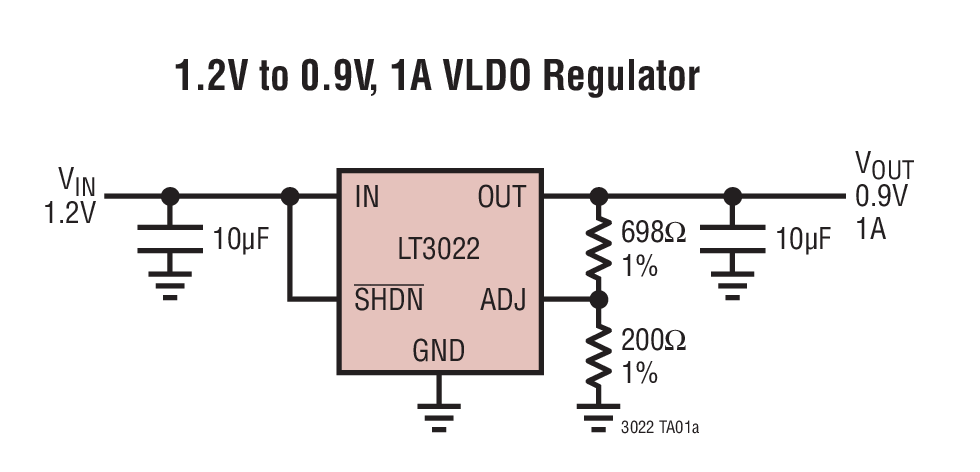

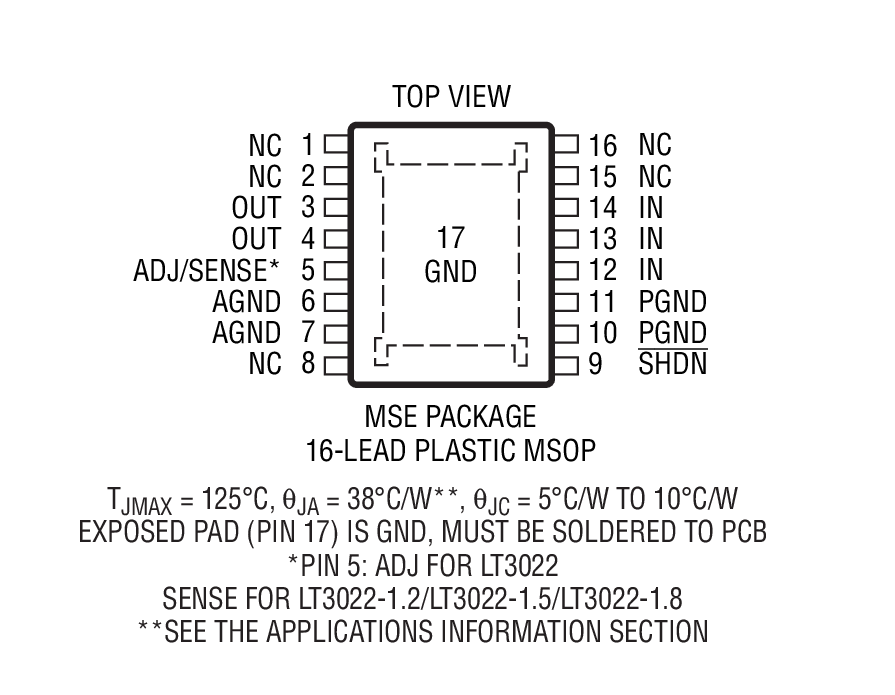

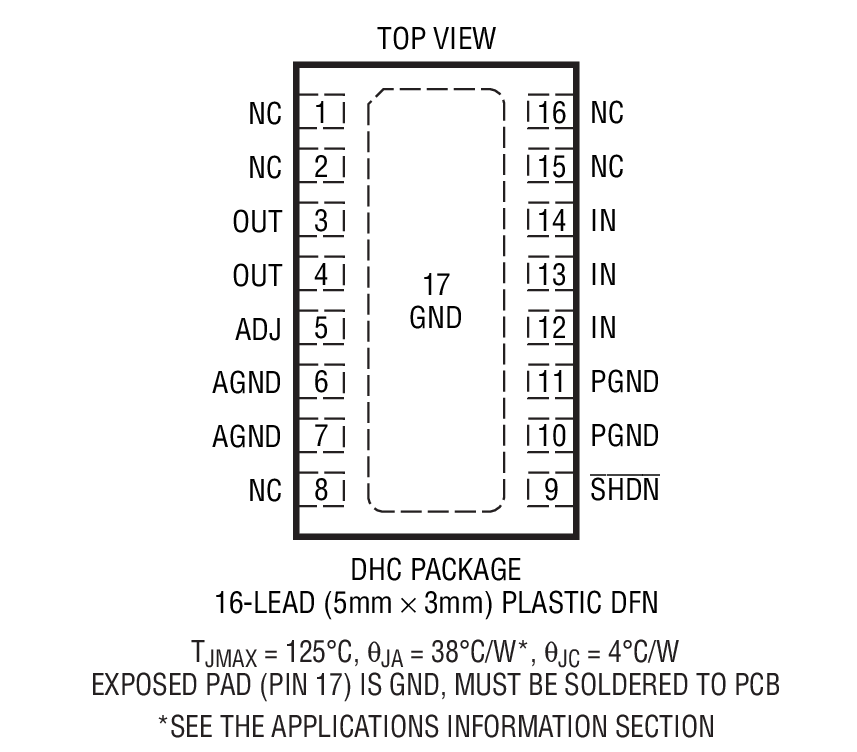

1.2V to 0.9V, 1A VLDO Regulator Minimum Input Voltage Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
Supervisors & Resets 1
LTC2917
製造中 選択可能な27種類のスレッショルドとウォッチドッグ･タイマを備えた電圧監視デバイス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3022
  • LT3022-1.2
  • LT3022-1.5
  • LT3022-1.8
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC932A

LT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, VOUT = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 932A is an adjustable 1A linear regulator featuring LT3022. The LT3022 is a very low dropout voltage (VLDO™) linear regulator that operates from input supplies down to 0.9V. The device supplies 1A of output current with 145mV typical dropout voltage. The LT3022 is ideal for low input voltage to low output voltage applications, providing comparable electrical efficiency to a switching regulator. The demo board has an input voltage range from 1V to 10V and provides a jumper-selectable output voltage of 0.9V, 1V, 1.2V, 1.5V, 1.8V or a user-defined value down to 200mV. The regulator optimizes stability and transient response with low ESR ceramic output capacitors as small as 10µF. Other LT3022 features include 0.05% typical line regulation and 0.05% typical load regulation. In shutdown, the quiescent current typically drops to 7.5µA. Internal protection circuitry includes reverse-battery protection, current limiting, thermal limiting with hysteresis and reverse-current protection.



DC932A
LT3022EDHC Demo Board | VLDO Linear Regulator, 1V ≤ VIN ≤ 10V, VOUT = 0.9V/1.0V/1.2V/1.5V/1.8V @ 1A

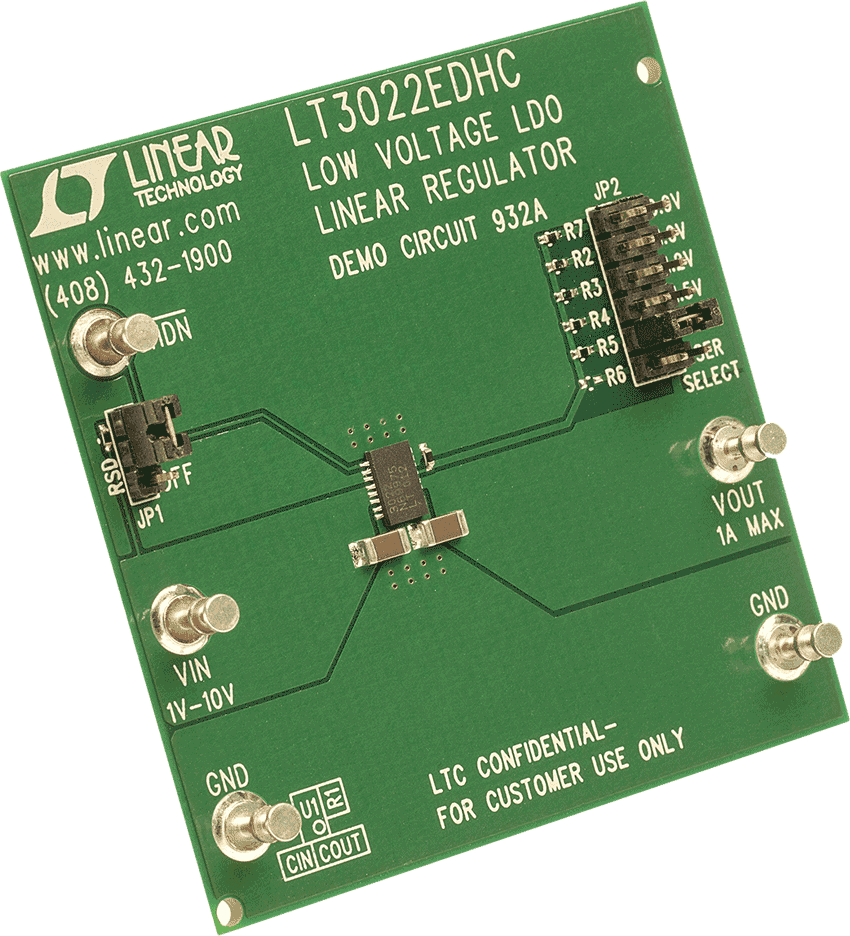

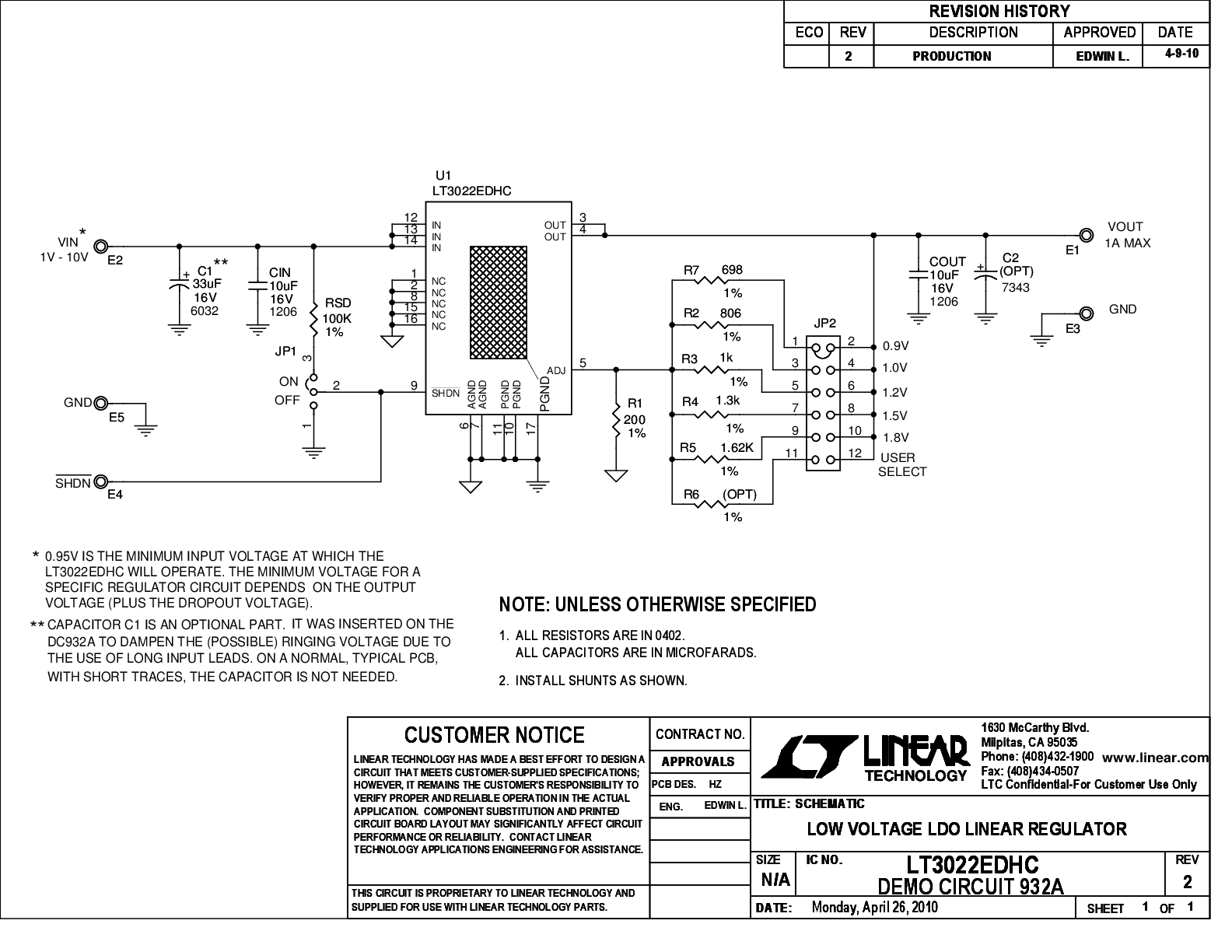

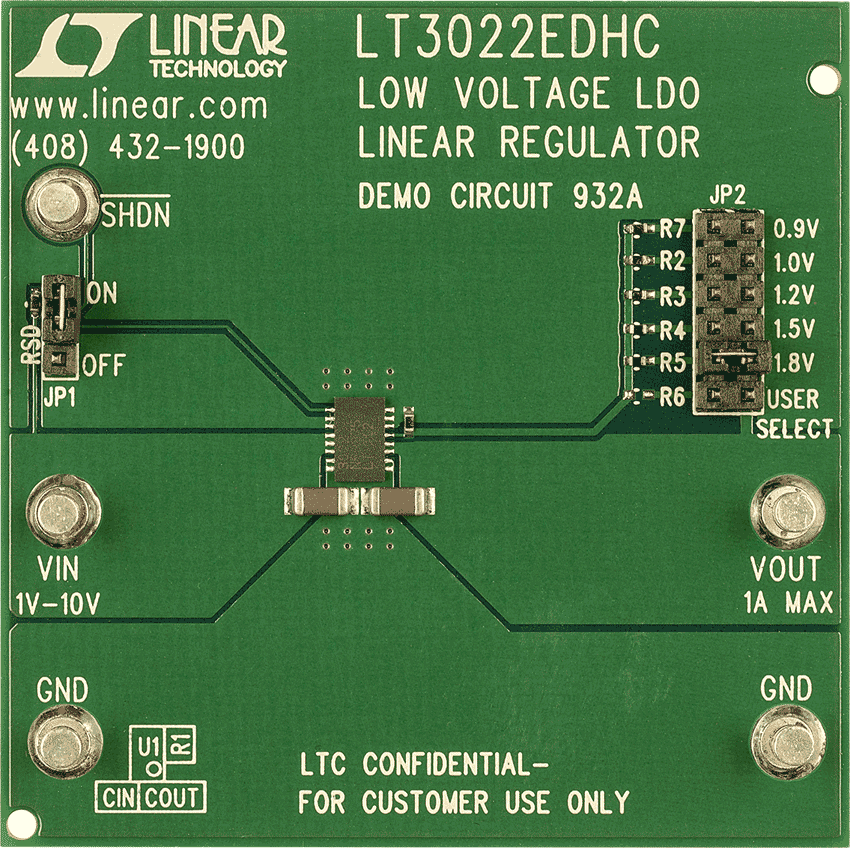

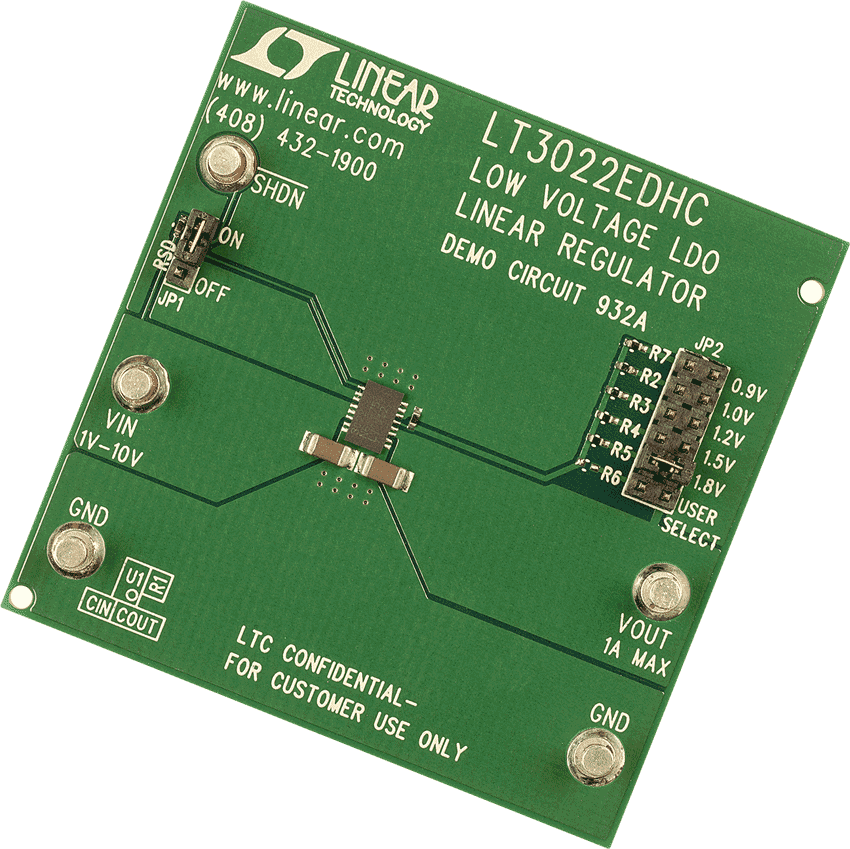

DC932A Demo Board DC932A Demo Board DC932A Demo Board DC932A Demo Board DC932A - Schematic
