LTC1485
LTC1485
製造中差動バス・トランシーバ
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格:$2.36
Viewing:
製品の詳細
- ±10kV を超える静電気放電(ESD)保護
- 低消費電力: ICC=1.8mA(標準)
- 28ns(標準)のドライバ伝播遅延と4nsのスキュー
- RS485またはRS422アプリケーション向けに設計
- 単一5V電源動作
- -7V~+12Vのバス同相範囲により、バス上のデバイス間で±7Vのグランド電位差が可能
- サーマル・シャットダウン保護
- 電源投入/切断グリッチのないドライバ出力
- 3ステート出力または電源オフ時にハイ・インピーダンスを維持
- ドライバ出力とレシーバのインピーダンスの組み合わせで、最大32台のトランシーバをバスに接続可能
- 入力ヒステリシス: 60mV(標準)
- SN75176A、DS75176A、SN75LBC176とピン互換

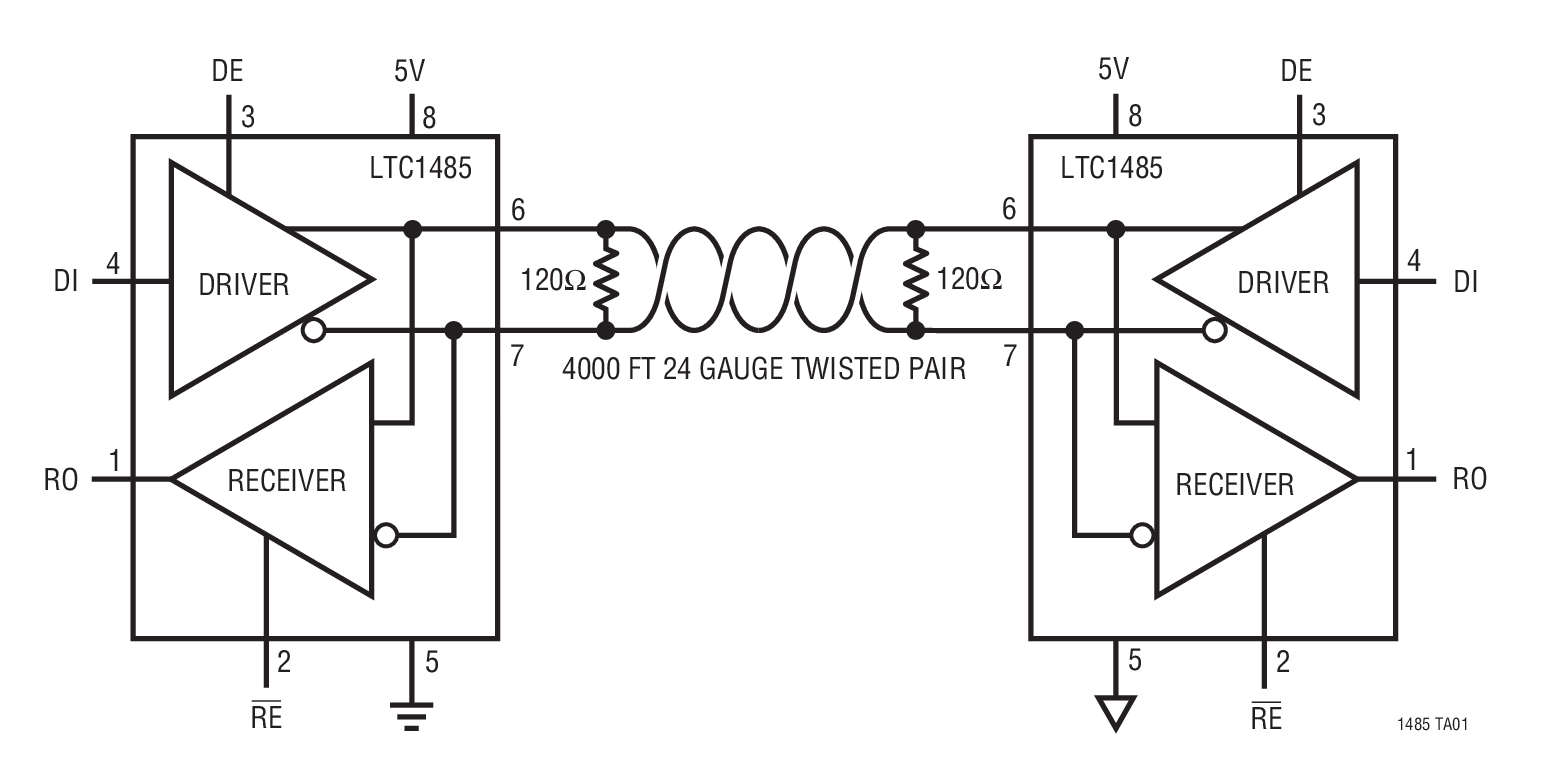

LTC1485は、拡張された同相範囲 (+12V~-7V)を備え、マルチポイント・データ通信規格RS485アプリケー ション向けに設計された低消費電力の差動バス/ライン・トランシーバです。このデバイスはRS422の要件も満たしています。
ショットキーをともなうCMOS設計により、過負荷や静電破壊に対する強度を損なうことなく、バイポーラ・プロセスを用いた製品と比較して消費電力を大幅に低減します。
ドライバとレシーバは3ステート出力を装備し、ドライバ出力は全同相範囲でハイ・インピーダンスを維持します。サーマル・シャットダウン回路によってバスでのデータ衝突あるいは故障などによる過度の電力消費を防止し、その場合、出力はハイ・インピーダンスになります。I/Oピンは±10kVを超える複数回のESDに耐えられるように保護されています。
レシーバは、入力がオープンのときに出力を“H”状態に保持することを保証するフェイルセーフ機能を搭載しています。
AC特性とDC特性はいずれも、-40℃~85℃および4.75V~5.25Vの電源電圧で保証されています。
アプリケーション
- 低消費電力RS485/RS422トランシーバ
- レベル変換器
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
ビデオ 3
製品セレクタ・カード 2

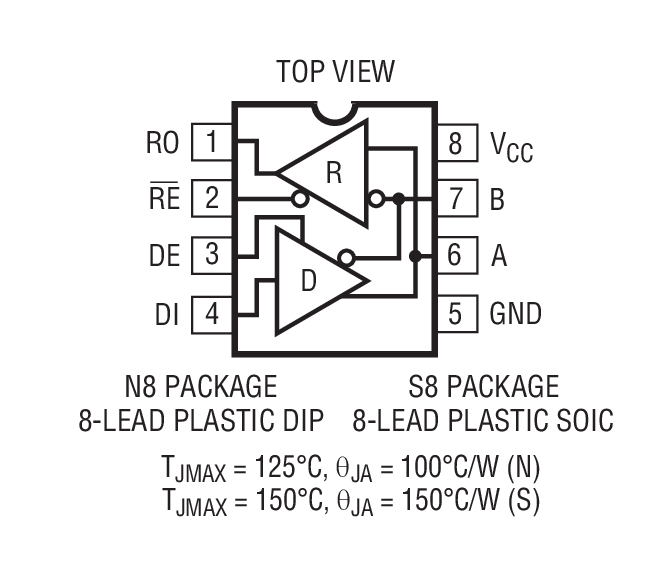

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC1485CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1485CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1485CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1485IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LTC1485IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1485IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
LTC1485CN8#PBF | 製造中 | |
LTC1485IN8#PBF | 製造中 | |
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
LTC1485CN8#PBF | 製造中 | |
LTC1485IN8#PBF | 製造中 | |
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LTC1485CS8#PBF | 製造中 | |
LTC1485CS8#TRPBF | 製造中 | |
LTC1485IS8#PBF | 製造中 | |
LTC1485IS8#TRPBF | 製造中 |
