LTC2846
LTC2846
製造中3.3V、ソフトウェアで選択可能な終端内蔵マルチプロトコル・トランシーバ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$15.18
Viewing:
製品の詳細
- RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21をサポートする、ソフトウェアで選択可能なトランシーバ
- 単一3.3V電源動作
- TUV Rheinland of North America Inc. 認証のNET１、NET2、TBR2に準拠、レポートNo.：TBR2/050101/02、TBR2/051501/02
- 3.3Vから5Vの変換用の1.2MHz昇圧スイッチング・レギュレータ
- ケーブル終端内蔵

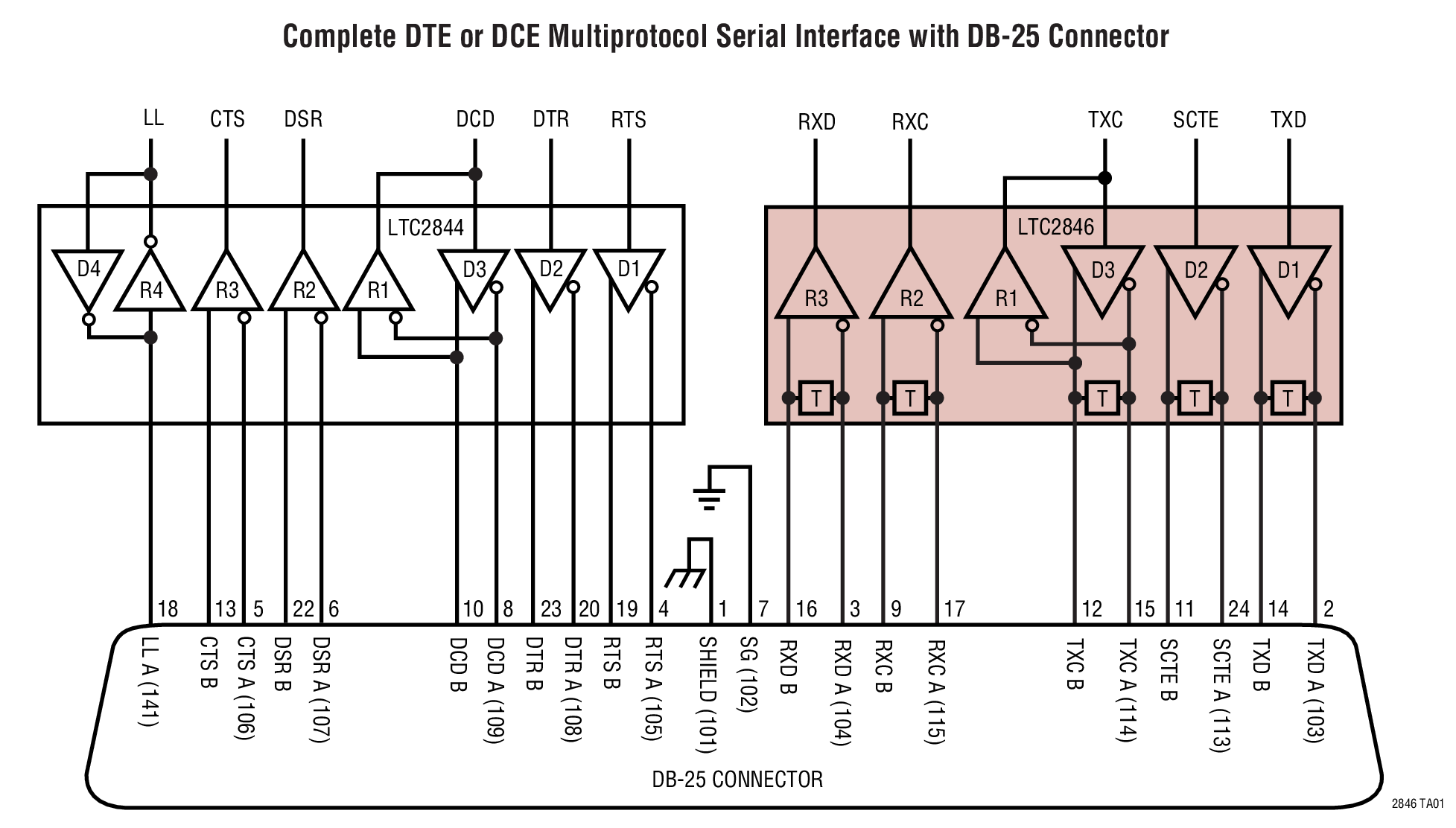

- LTC2844またはLTC2845と組み合わせて完全なDTEまたはDCEポートを構成
- 小さい実装面積
LTC2846はケーブル終端を内蔵した3ドライバ/3レシーバのマルチプロトコル・トランシーバです。LTC2844またはLTC2845との組み合わせにより、ソフトウェアで選択可能な完全なDTEまたはDCEインターフェイス・ポートを構成し、RS232、RS449、EIA530、EIA530-A、V.35、V.36、およびX.21プロトコルをサポートします。必要なケーブル終端はすべてLTC2846内部で提供されます。LTC2846は、3.3V入力を使用して1.2MHzでスイッチングを行う昇圧レギュレータを内蔵しているので、高さ2mm以下の低コストで小型のコンデンサやインダクタを使用可能です。

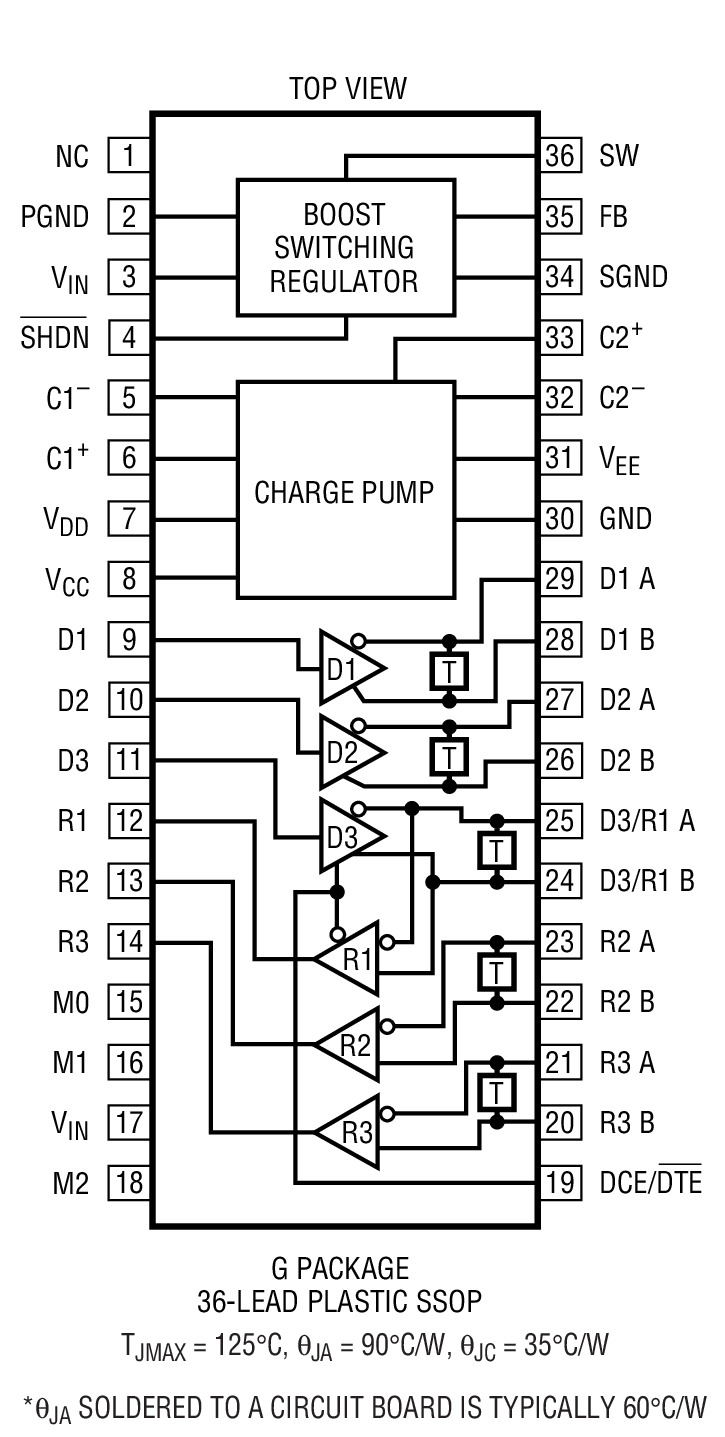

5V出力は、内蔵チャージ・ポンプをドライブし、5個の省スペース表面実装コンデンサしか必要としません。LTC2846は36ピンSSOP表面実装パッケージで供給されます。
アプリケーション
- データ・ネットワーク
- CSUおよびDSU
- データ・ルータ
ドキュメント
データシート 1
信頼性データ 3
ユーザ・ガイド 2
ビデオ 3
製品セレクタ・カード 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2846CG#PBF | 36-Lead SSOP | ||
| LTC2846CG#TRPBF | 36-Lead SSOP | ||
| LTC2846IG#PBF | 36-Lead SSOP | ||
| LTC2846IG#TRPBF | 36-Lead SSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
11 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| LTC2846CG#PBF | 製造中 | |
| LTC2846CG#TRPBF | 製造中 | |
| LTC2846IG#PBF | 製造中 | |
| LTC2846IG#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。

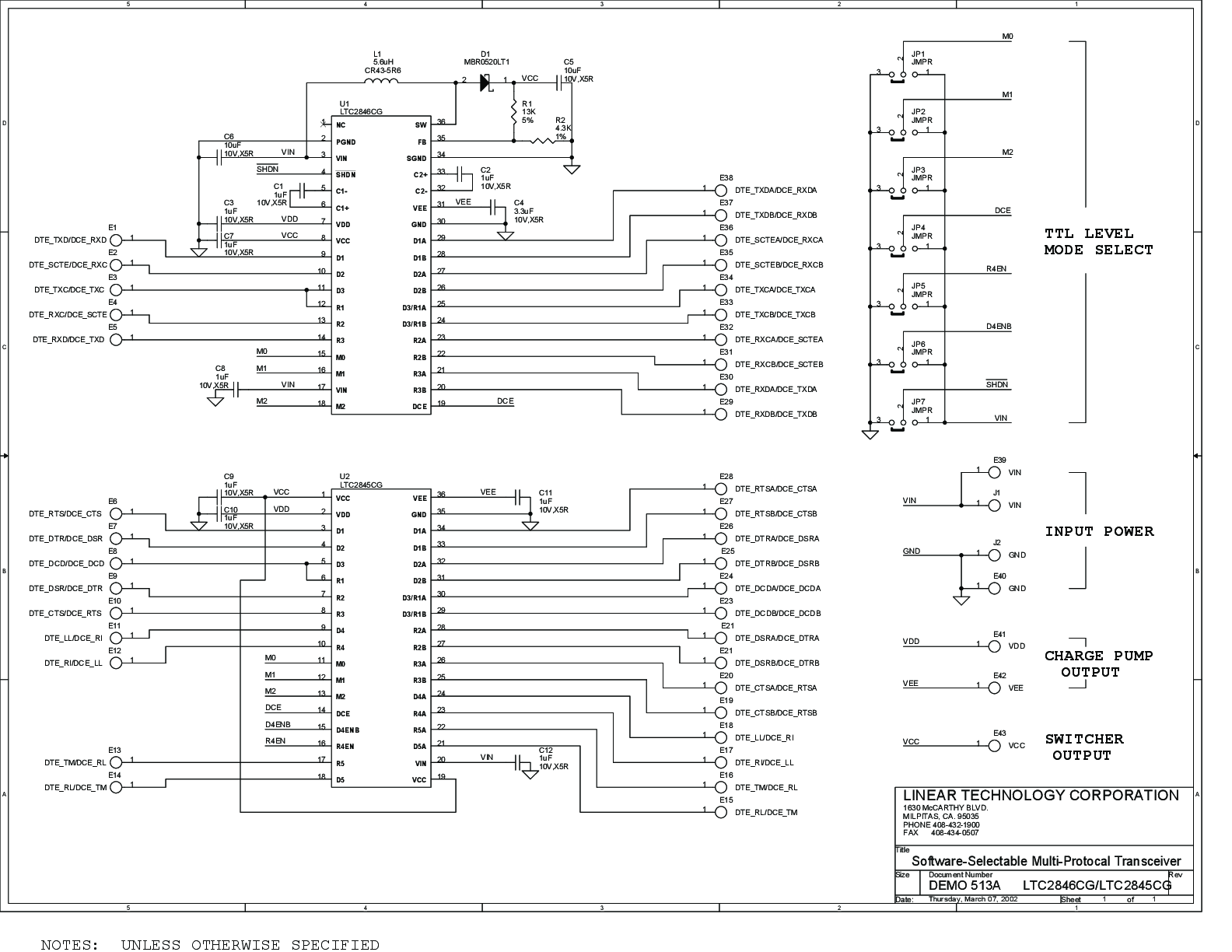

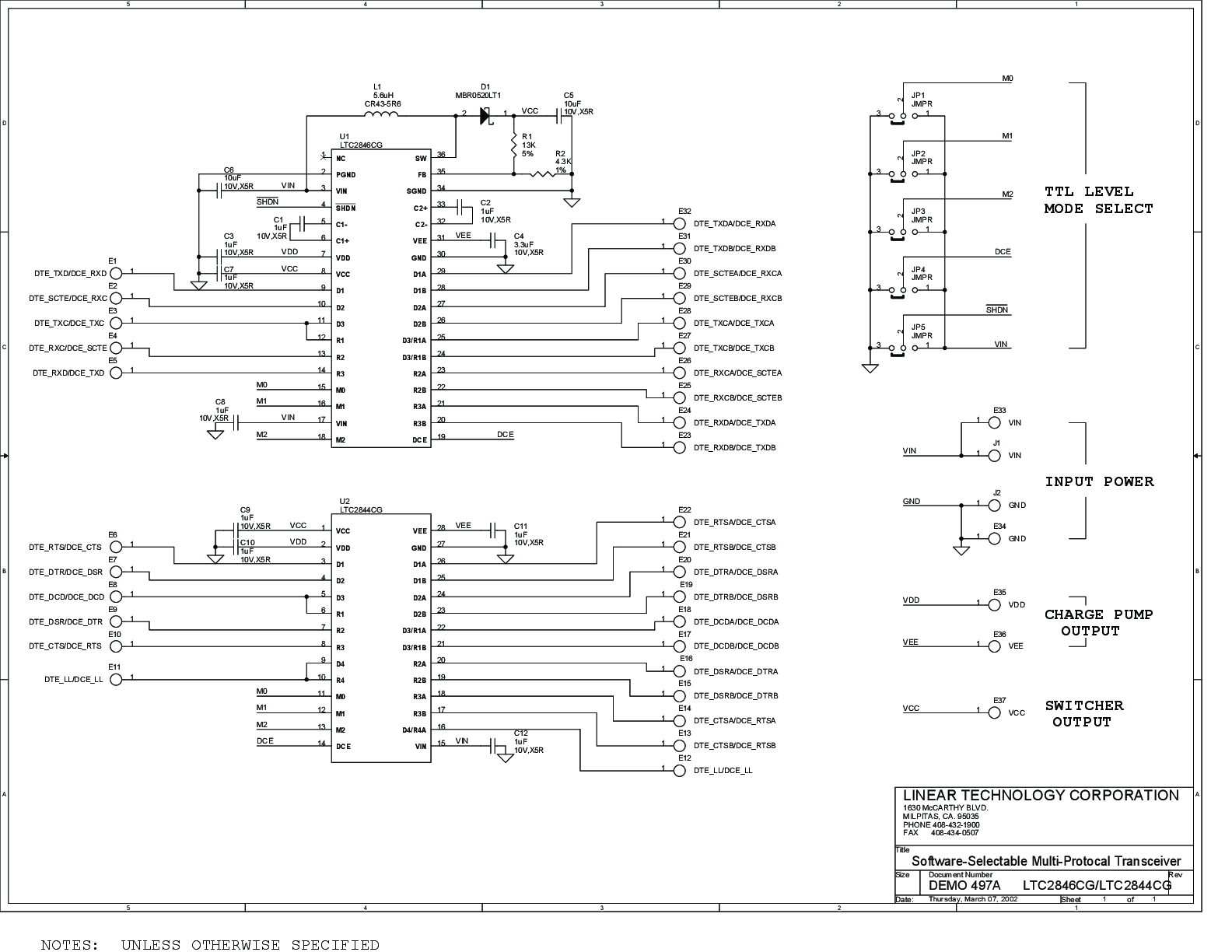

評価用キット
