LTC3870

新規設計に推奨

パワーシステム・マネージメント機能を備えたLTC3880/LTC3883向けのPolyPhase降圧スレーブ・コントローラ

データシート
製品モデル
4
1Ku当たりの価格
最低価格：$2.84
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • LTC3880/LTC3883の位相拡張器
  • 複数チップとのカスケード接続により、超大電流アプリケーションに対応
  • 高精度のPolyPhase電流分担
  • 5V～14Vの入力電圧範囲に対応できるEXTVCC
  • 広い入力電圧範囲：4.5V～60V
  • 広い出力電圧範囲：0.5V～14V
  • 広い同期周波数範囲：100kHz～1MHz
  • ピンでプログラム可能なCCM/DCM動作
  • ピンでプログラム可能な位相シフト制御
  • 強力なNチャネルMOSFET ゲート・ドライバを内蔵

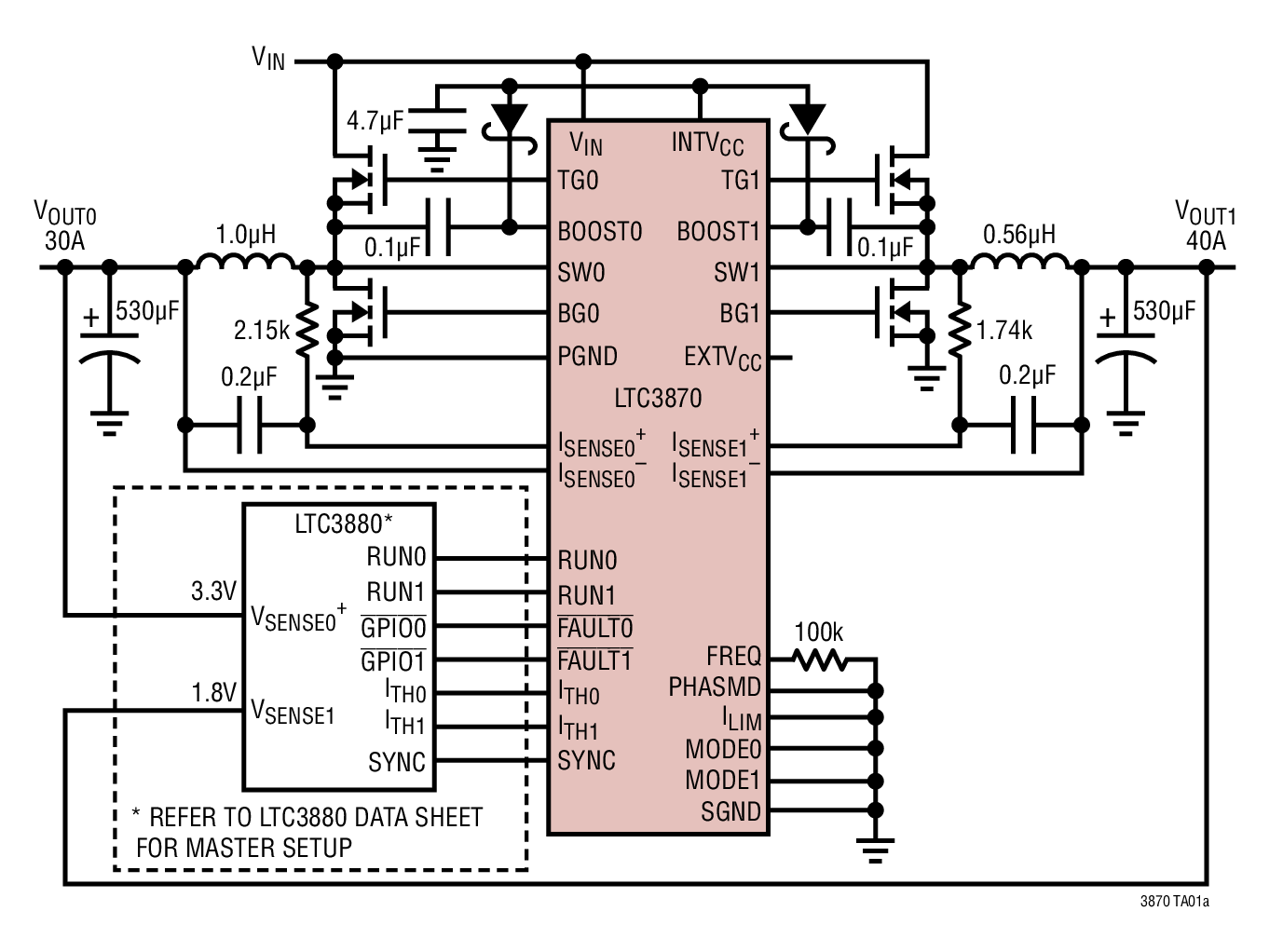

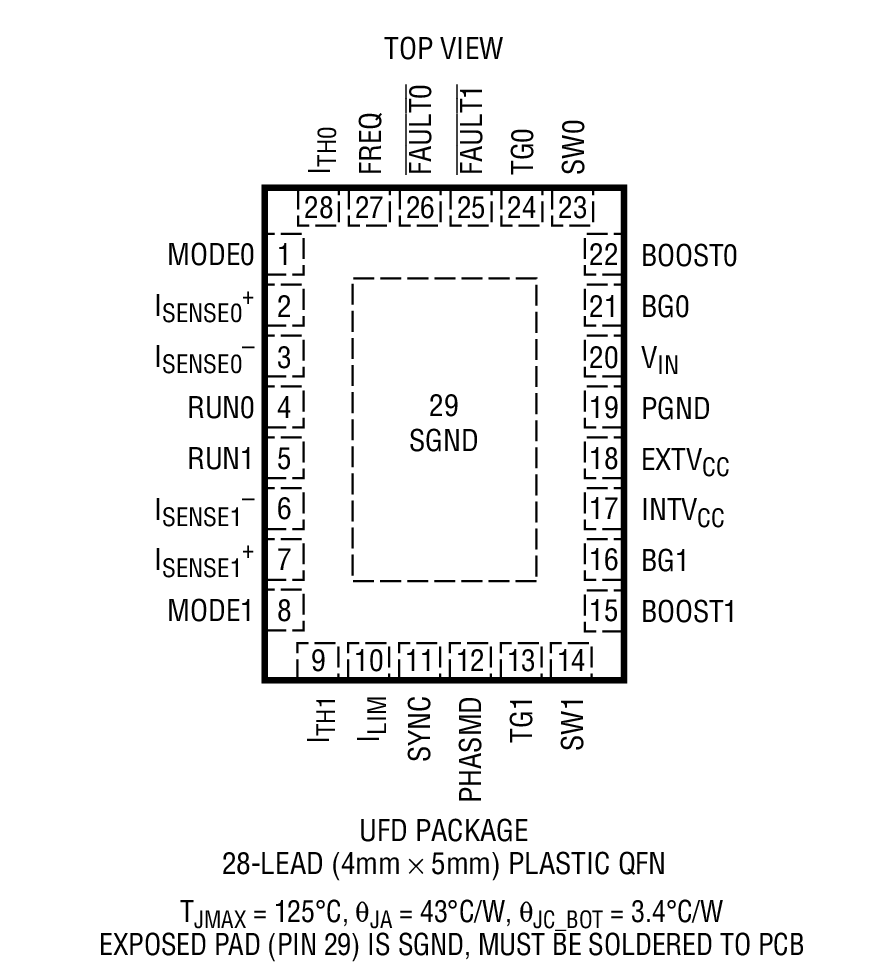

  • 28ピン（4mm × 5mm）QFNパッケージ
LTC3870
パワーシステム・マネージメント機能を備えたLTC3880/LTC3883向けのPolyPhase降圧スレーブ・コントローラ

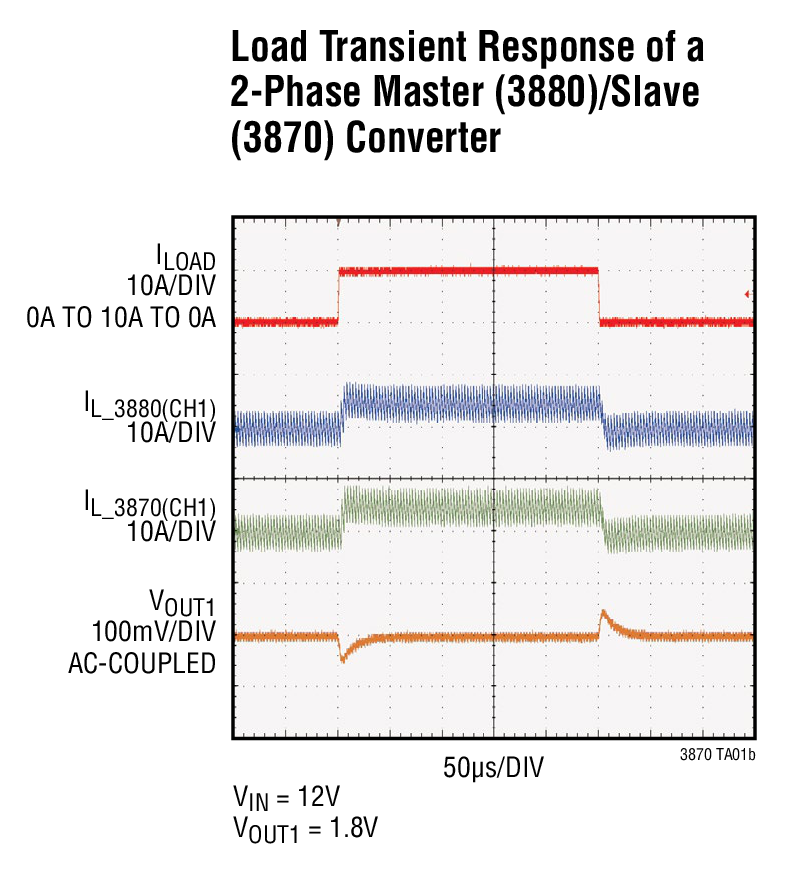

Load Transient Response of a 2-Phase Master (3880)/Slave (3870) Converter Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

情報 1

製品情報 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ 4
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
LTC3883
LTC3883-1
デジタル・パワー・システム・マネージメントを搭載した単相降圧DC/DCコントローラ
LTC3886
新規設計に推奨 パワー・システム・マネージメント機能を搭載した60Vデュアル出力降圧コントローラ
LTC3887
LTC3887-1
LTC3887-2
デジタル・パワー・システム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3870
  • LTC3870-1

LTpowerCAD 3

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
DC2155A-B

LTC3886UKG/LTC3870UFDデモ用ボード（RSENSE） | 4相、シングル出力PMBus降圧18V≤VIN ≤54V、VOUT=12V（48A、150kHz時）

今すぐ購入 詳細を表示

製品詳細

デモ回路2155Aには、2つの構成があります。DC2155A-Aは、デュアル出力、同期型降圧コンバータで、2相電流モード・コントローラLTC3886を搭載しています。DC2155A-Bは、単一出力同期型降圧コンバータであり、4相（LTC3886の2相とLTC3870（フェーズ・エクステンダ）の2相）で動作します。どちらのバージョンにも、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。

eval board
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
DC2089A-B

LTC3880EUJ/LTC3870EUFD DCR SENSEデモ用ボード | 7V ≤ VIN ≤ 14V、VOUT = 0.8V～1.8V＠80A

今すぐ購入 詳細を表示

製品詳細

デモンストレーション回路2089Aは、大電流、高効率、多相動作の同期型降圧コンバータで、２相電流モード・コントローラLTC3880EUJと2相スレーブ・コントローラLTC3870EUFDを搭載しています。LTC3880には、PMBusインターフェースとパワー・マネージメント機能が搭載されています。


ボードの入力電圧範囲は7V～14Vで、出力電圧範囲は0.8V～1.8Vにプログラムできます。4相動作の出力電流は最大80Aです。DC2089Aには2つのバージョンがあり、DC2089A-Aでは電流検出抵抗を使用し、DC2089A–BにはDCRによる電流検出を搭載しています。出力電圧の工場出荷時のデフォルト設定は1.0Vです。


PCを使って、LTC3880のパワー・マネージメント機能を以下のように構成できます。公称VOUT、マージン・セット・ポイント、OV/UV制限、過熱故障制限、シーケンシング・パラメータ、障害ログ、故障応答、GPIO、および他の機能。

eval board
schematic 8
DC2089A-A

LTC3880EUJ/LTC3870EUFD RSENSEデモ用ボード | 7V ≤ VIN ≤ 14V、VOUT = 0.8V～1.8V＠80A

今すぐ購入 詳細を表示

製品詳細

デモンストレーション回路2089Aは、大電流、高効率、多相動作の同期型降圧コンバータで、２相電流モード・コントローラLTC3880EUJと2相スレーブ・コントローラLTC3870EUFDを搭載しています。LTC3880には、PMBusインターフェースとパワー・マネージメント機能が搭載されています。


ボードの入力電圧範囲は7V～14Vで、出力電圧範囲は0.8V～1.8Vにプログラムできます。4相動作の出力電流は最大80Aです。DC2089Aには2つのバージョンがあり、DC2089A-Aでは電流検出抵抗を使用し、DC2089A–BにはDCRによる電流検出を搭載しています。出力電圧の工場出荷時のデフォルト設定値は1.0Vです。


PCを使って、LTC3880のパワー・マネージメント機能を以下のように構成できます。公称VOUT、マージン・セット・ポイント、OV/UV制限、過熱故障制限、シーケンシング・パラメータ、障害ログ、故障応答、GPIO、および他の機能。
DC2155A-B
LTC3886UKG/LTC3870UFDデモ用ボード（RSENSE） | 4相、シングル出力PMBus降圧18V≤VIN ≤54V、VOUT=12V（48A、150kHz時）

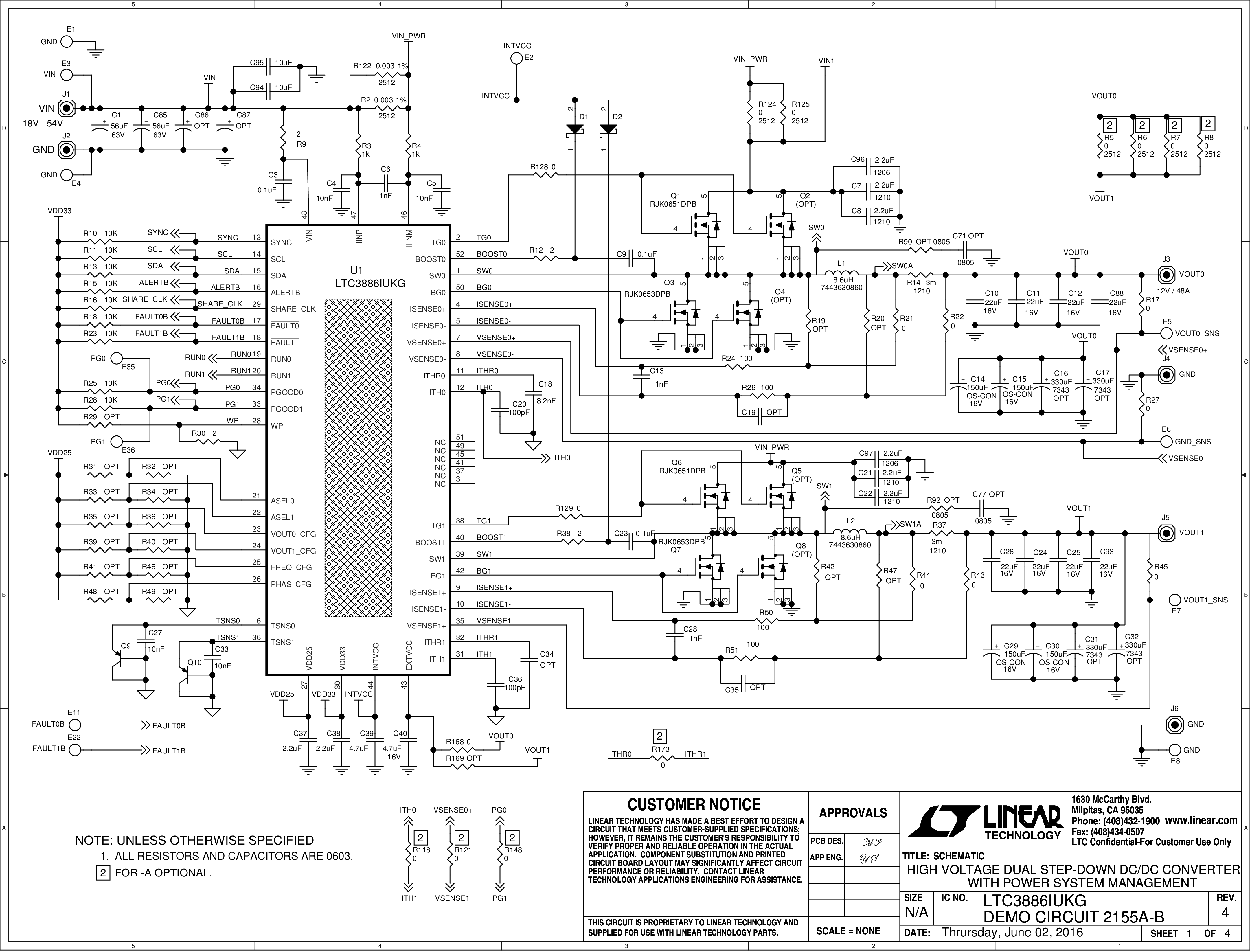

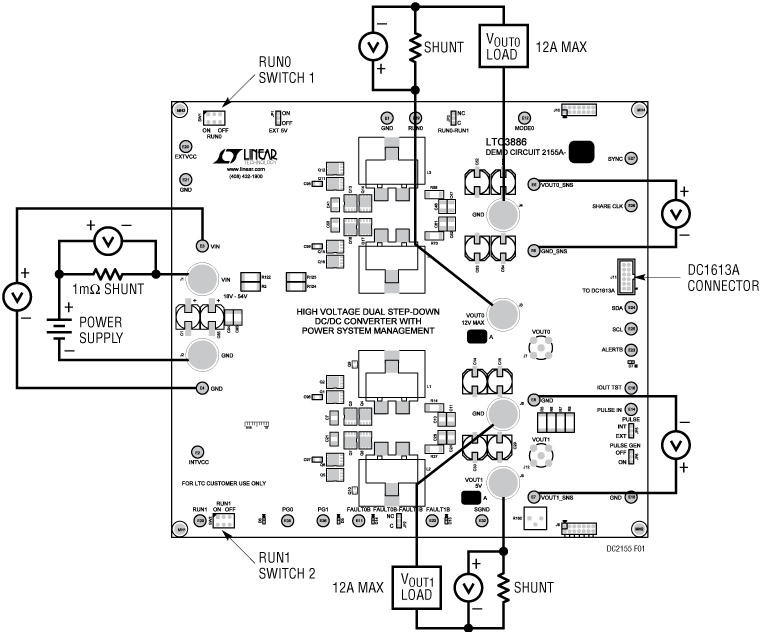

DC2155A-A-2155A-B Image DC2155A-B - Schematic
DC2089A-B
LTC3880EUJ/LTC3870EUFD DCR SENSEデモ用ボード | 7V ≤ VIN ≤ 14V、VOUT = 0.8V～1.8V＠80A
DC2089A-B Demo Board DC2089A-B Demo Board DC2089A-B Demo Board DC2089A-B Demo Board DC2089A - Schematic
DC2089A-A
LTC3880EUJ/LTC3870EUFD RSENSEデモ用ボード | 7V ≤ VIN ≤ 14V、VOUT = 0.8V～1.8V＠80A
DC2089A - Schematic
