LTC491

製造中

差動ドライバおよびレシーバ・ペア

データシート製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$3.41

Viewing:

製品の詳細

消費電力：I_CC=300μA（標準）

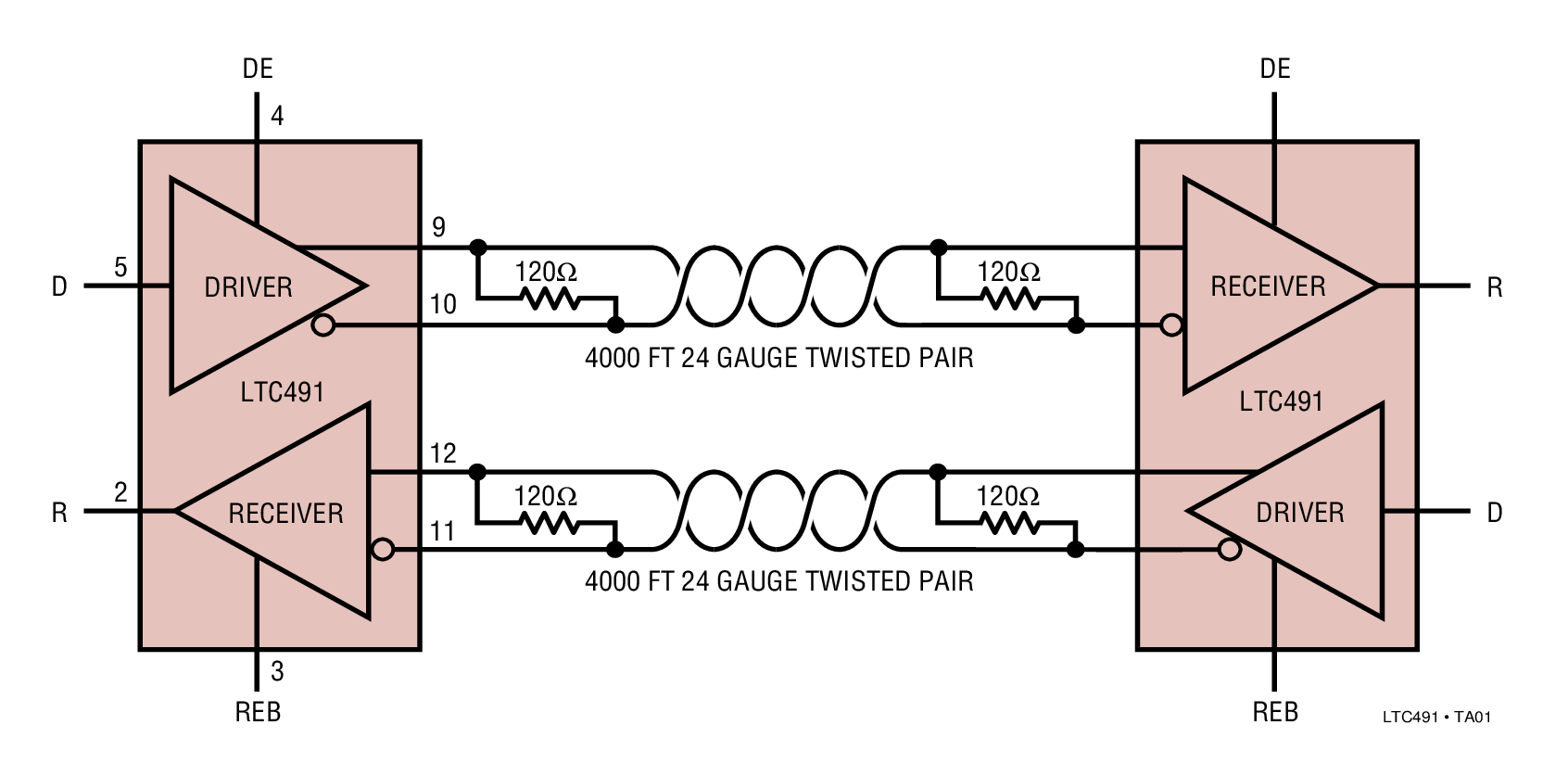

RS485またはRS422アプリケーション向けに設計
単一5V電源動作
-7V～12Vの広いバス同相範囲により、バス上のデバイス間で±7Vのグランド電位差が可能
サーマル・シャットダウン保護
電源投入/切断グリッチのないドライバ出力により、電源投入状態でのパッケージの抜き差しが可能
3ステートまたは電源オフ時にドライバがハイ・インピーダンスを維持
ドライバ出力とレシーバのインピーダンスの組み合わせにより、最大32個のトランシーバをバスに接続可能
入力ヒステリシス：70mV（標準）
28ns（標準）のドライバ伝播遅延と5nsのスキューにより、2.5MB動作が可能
SN75180とピン互換

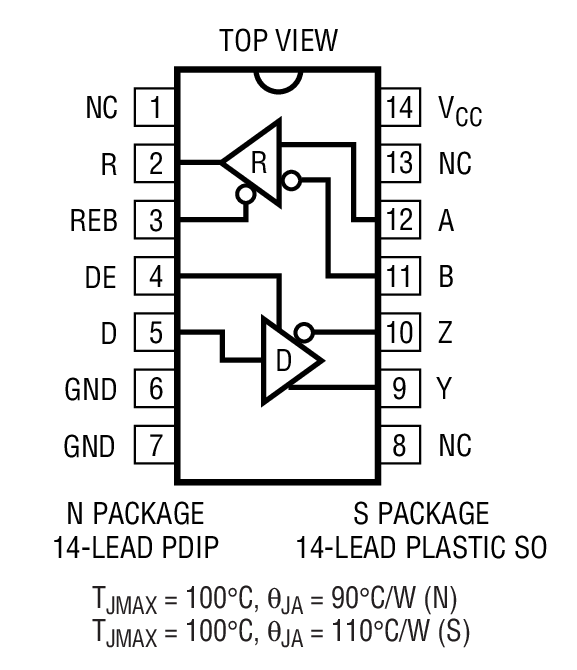

14ピンPDIPおよびSOパッケージ

製品モデル: 6
1Ku当たりの価格: 最低価格：$3.41

ドキュメント

データシート 1

LTC491: Differential Driver and Receiver Pair Data Sheet 08/27/2007

信頼性データ 1

R113 Reliability Data 03/26/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC491CN#PBF	14-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC491CS#PBF	14-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC491CS#TRPBF	14-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC491IN#PBF	14-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC491IS#PBF	14-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC491IS#TRPBF	14-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package
		PCN22_0241_Form Material_Report Qualification Results Summary
LTC491CN#PBF	製造中
LTC491IN#PBF	製造中
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC491CN#PBF	製造中
LTC491IN#PBF	製造中
10 12, 2022 - 22_0251 Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package
		PCN22_0251_Form Material_Report Qualification Results Summary
LTC491CS#PBF	製造中
LTC491CS#TRPBF	製造中
LTC491IS#PBF	製造中
LTC491IS#TRPBF	製造中
8 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
		PCN22_0173_Form Material_Report Delta Qualification Matrix
LTC491CS#PBF	製造中
LTC491CS#TRPBF	製造中
LTC491IS#PBF	製造中
LTC491IS#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
インターフェース・トランシーバ＆アイソレータ 2
LTM2881	製造中	絶縁型 RS485/RS422 μModule トランシーバ＋電源
LTC2863	製造中	3V～5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ

製品モデル	製品ライフサイクル	詳細
LTM2881	製造中	絶縁型 RS485/RS422 μModule トランシーバ＋電源
LTC2863	製造中	3V～5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ

評価用キット

標準RS-485全二重（14ピンSOIC）評価用ボード、EVAL-RS485FDEBZ

今すぐ購入詳細を表示

製品詳細

EVAL-RS485FDEBZは、標準14ピンSOICフットプリントの全二重RS-485トランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力（DI）、レシーバー出力（RO）、ドライバ・イネーブル（DE）、レシーバの出力（RO）のデジタルI/Oに接続できます。バス信号A、B、Y、およびZ（全二重バス）をバスのスクリュー端子ブロックに接続できます。終端抵抗は、AとB間およびYとZ間に装着されています。これらは、半二重構成（A～Y、B～Z）で接続して、RS-485ドライバを評価できます。レシーバー入力のプルアップおよびプルダウン（バイアス抵抗）用にフットプリントが用意されているため、この構成でRS-485レシーバーを評価することもできます。

ボードでの評価用のデバイスは別売りです。

資料

UG-543:Evaluation Boards for Full-Duplex and Half-Duplex RS-485 Transceivers (Rev.A)
2013/04/19
