LTC6404

Save time and deliver your solutions faster with ADI’s new suite of precision technology signal chains. Align your applications ranging from Smart Industry to Instrumentation, Electrification to Digital Health, to exactly the right precision technology combinations.
Tailor your signal chain with confidenceLTC6404
最終販売600MHz、低ノイズ、高AC精度、完全差動入出力アンプ/ドライバ
- 製品モデル
- 18
- 1Ku当たりの価格
- 最低価格:$4.12
Viewing:
製品の詳細
- 完全差動入出力
- 低ノイズ:入力基準で1.5nV/√Hz
- 低歪み(2VP-P、RL=100Ω):

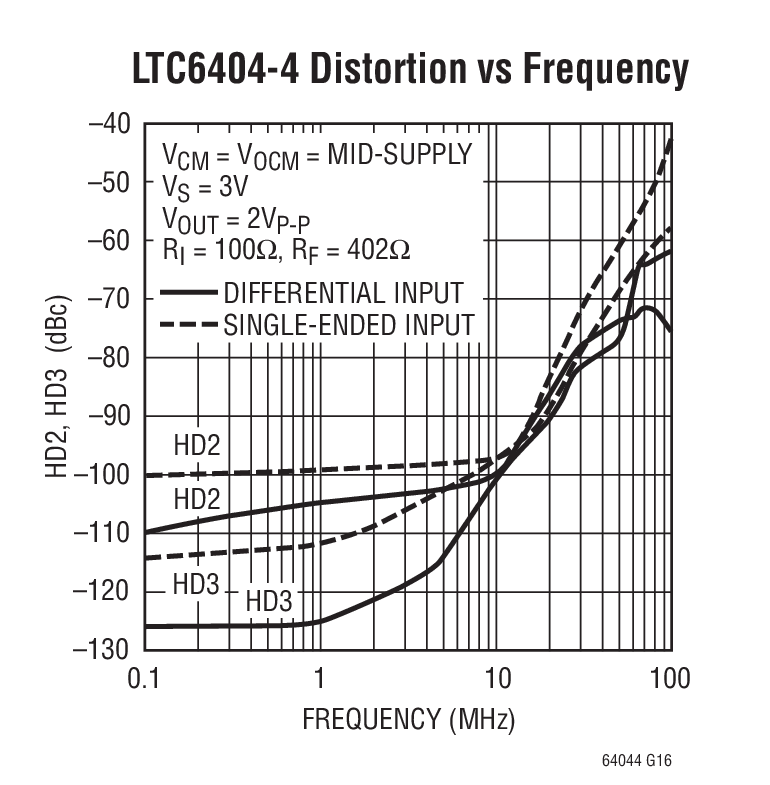

10MHzで-92dBc
1MHzで-100dBc - 閉ループ-3dB帯域幅:600MHz
- スルーレート:450V/μs
- 調整可能な出力同相電圧
- レール・トゥ・レール出力振幅
- グランドまでの入力範囲
- 高出力電流:65mA(標準)
- 電源電圧範囲:2.7V~5.25V
- 低消費電力シャットダウン

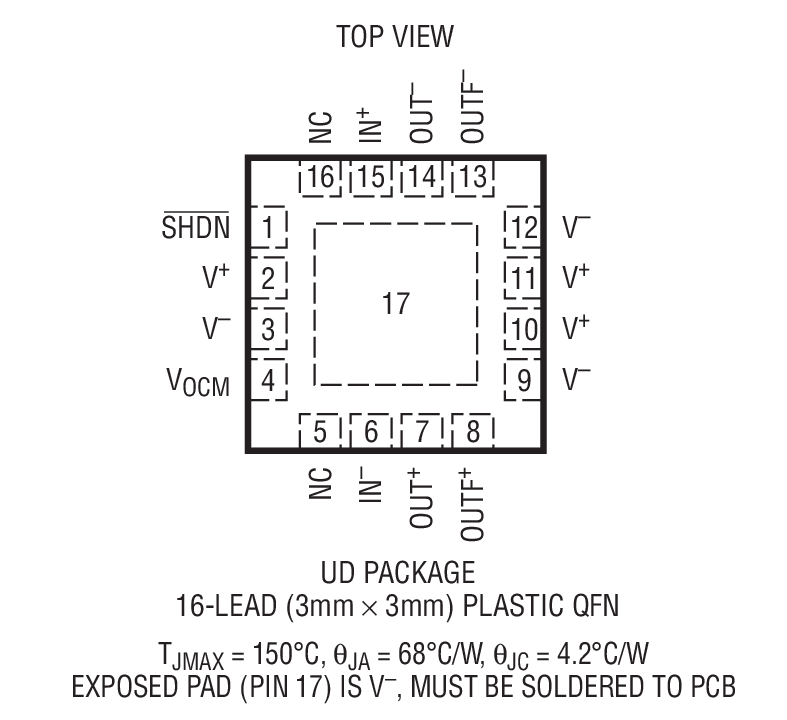

- 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
LTC6404-1は、3Vの単一電源動作に最適化された高AC精度、低ノイズ、低歪み、完全差動入出力アンプです。
LTC6404-1はユニティゲイン安定で、閉ループ帯域幅がDC~600MHzです。通常のフィルタされていない出力(OUT+およびOUT-)に加え、88.5MHz差動シングルポール・ローパス・フィルタ(OUTF+およびOUTF-)を搭載しています。1.5nV/√Hzの入力基準電圧ノイズにより、同じ電源電圧で動作しながら最新の14~18ビットADCをドライブ可能で、システムコストと消費電力を節減します。LTC6404-1は2.7Vの低電圧電源向けに特性付けられています。消費電流はわずか27.3mAで、消費電流を250μAに低減するハードウェア・シャットダウン機能を備えています。
LTC6404-1は3mm×3mmの小型16ピン・リードレスQFNパッケージで供給され、-40℃~125℃の温度範囲で動作します。
アプリケーション
- 差動入力A/Dコンバータ・ドライバ

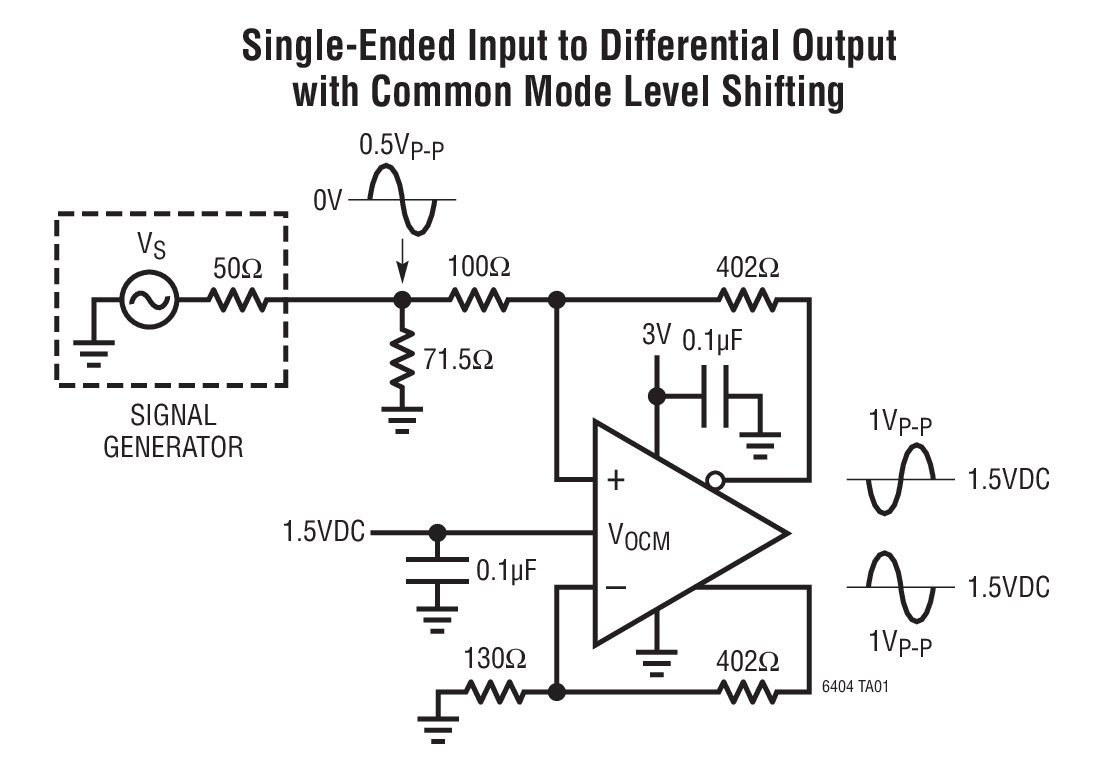

- シングルエンドから差動への変換/増幅
- 同相レベル変換
- 低電圧、低ノイズの信号処理
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 3
デザイン・ノート 1
技術記事 3
製品セレクタ・カード 1
ソリューション・カタログ 1
これは最新改訂バージョンのデータシートです。

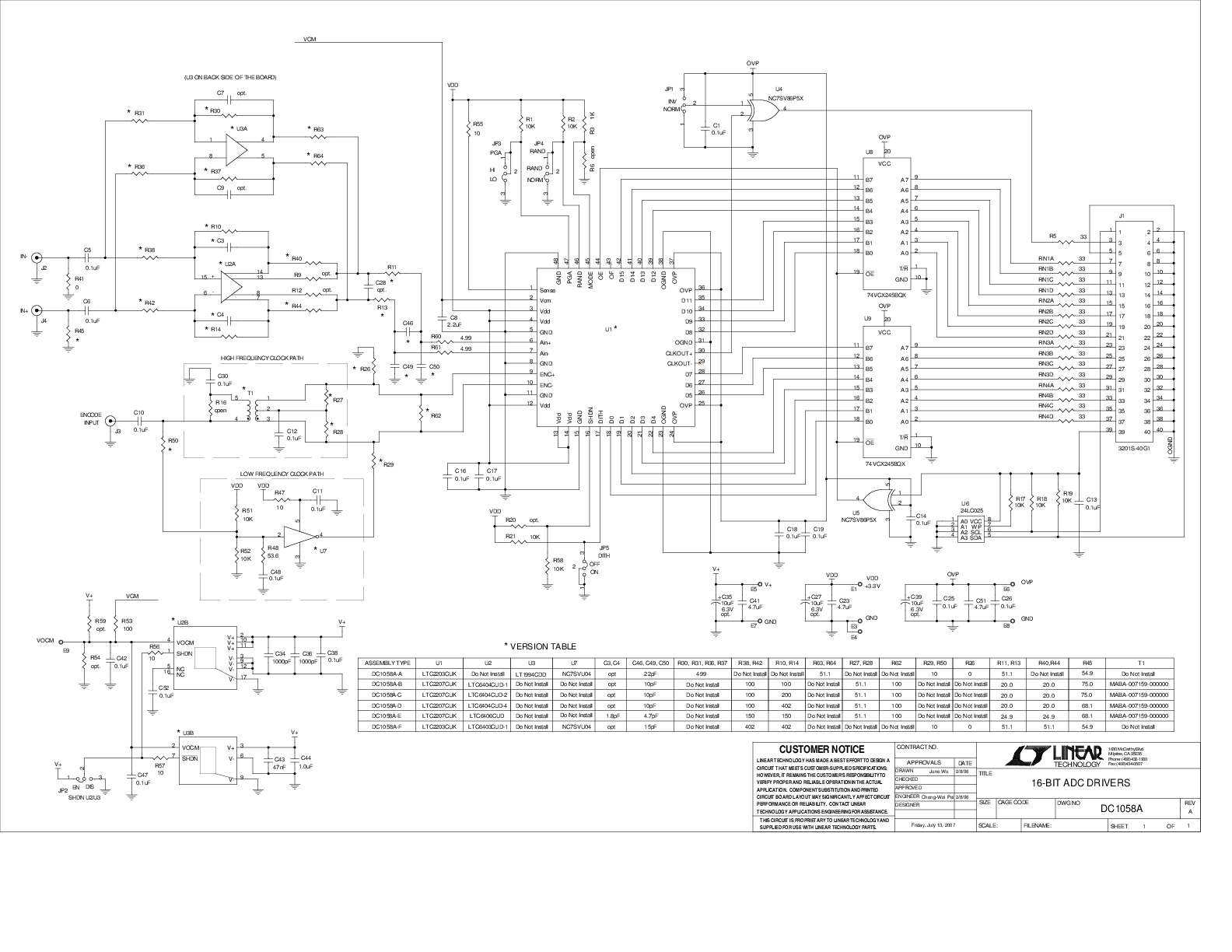

ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 2
- LTC6404 - Differential Amplifiers and ADC Drivers

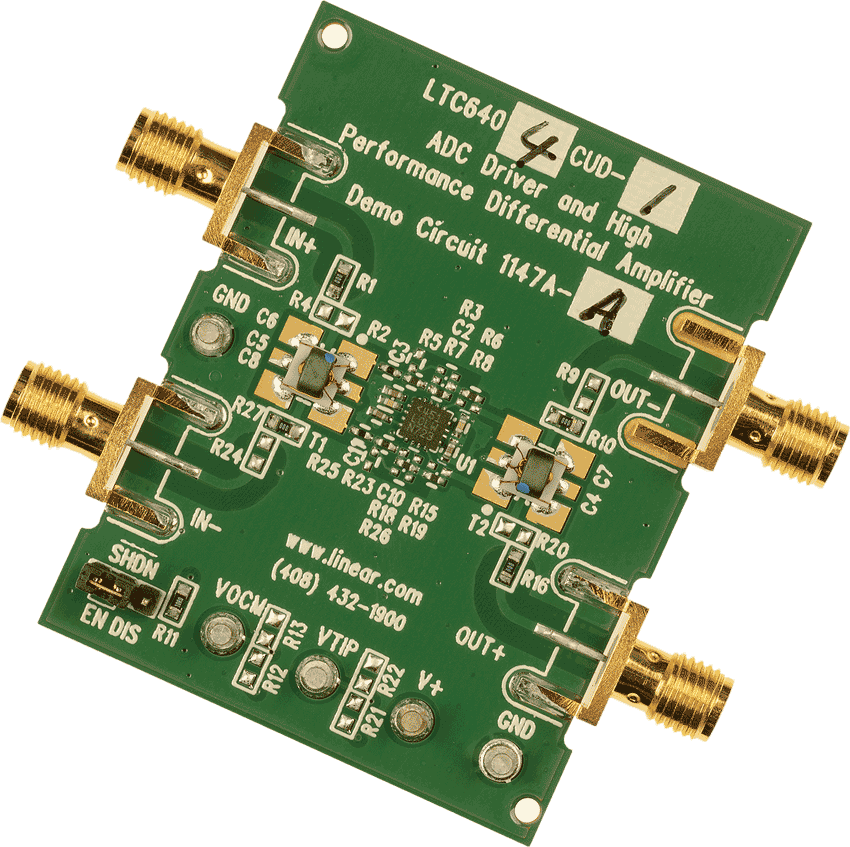

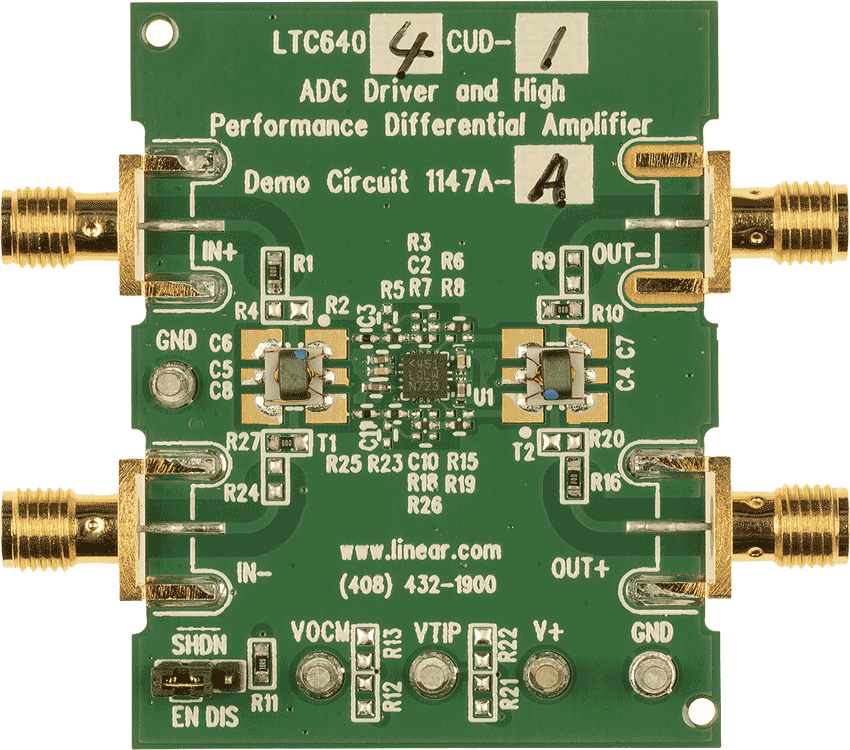

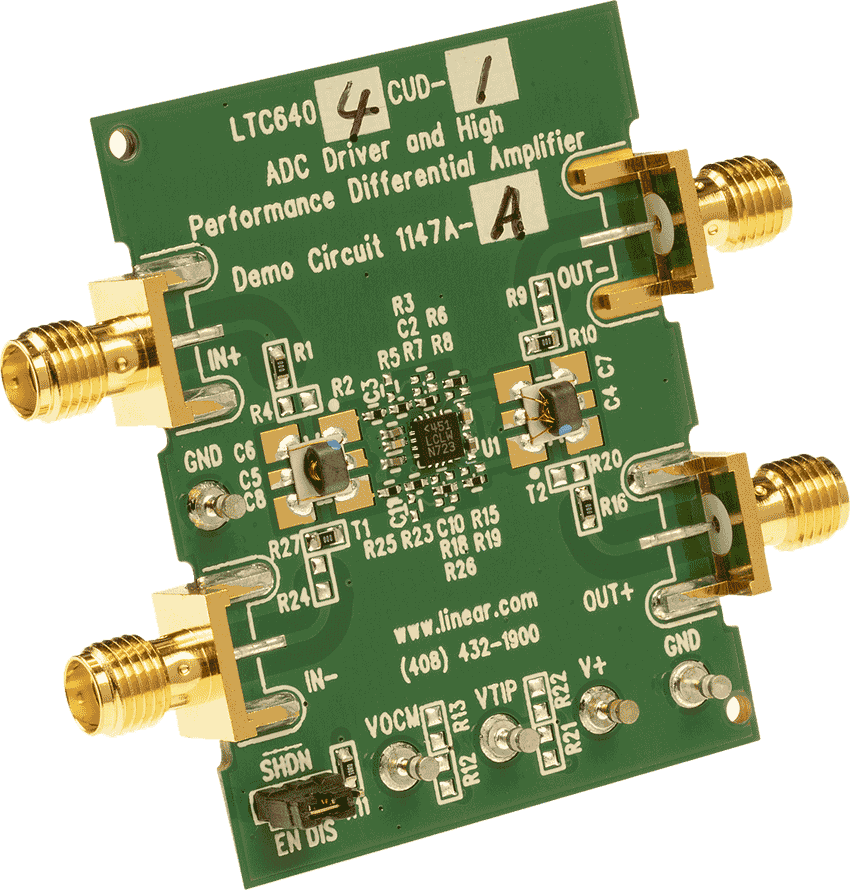

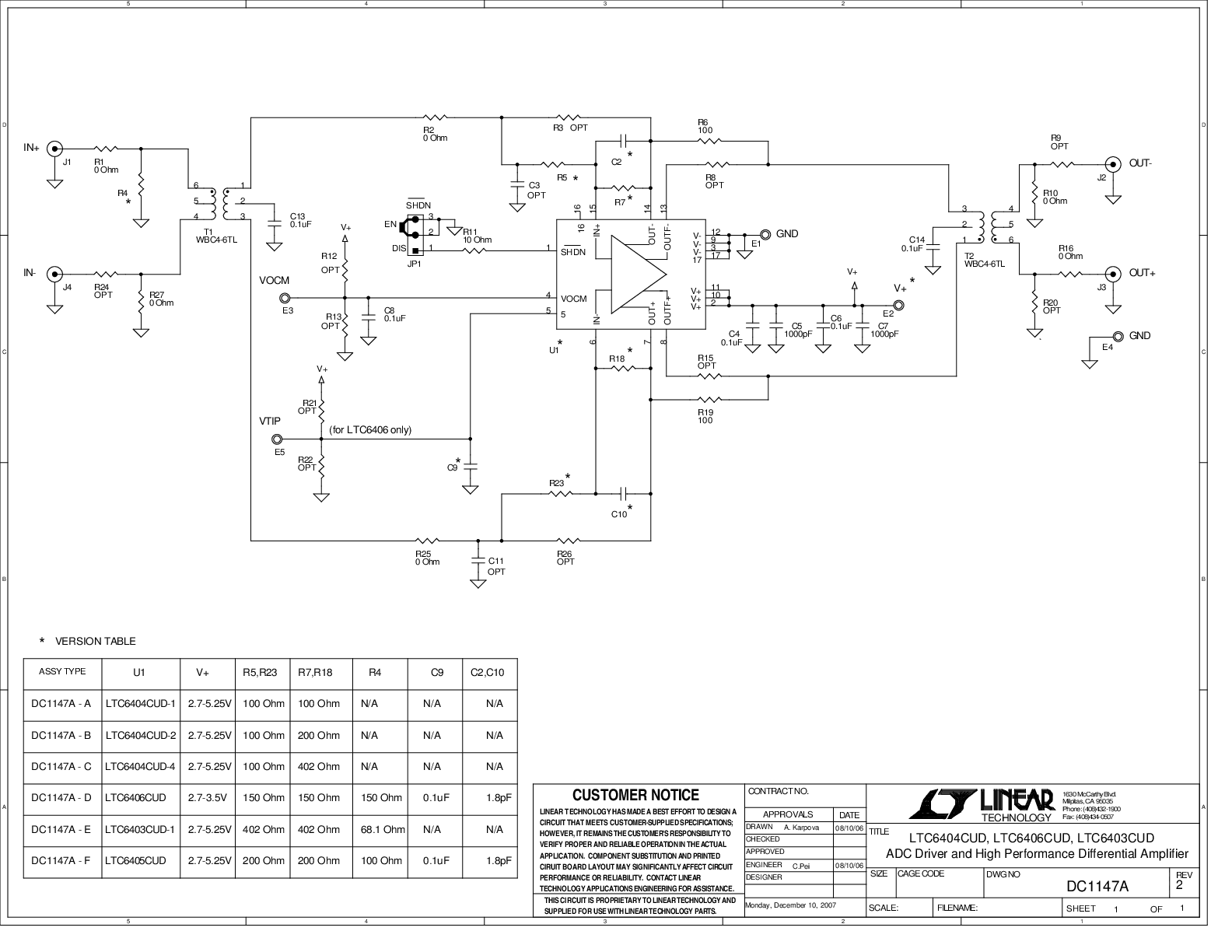

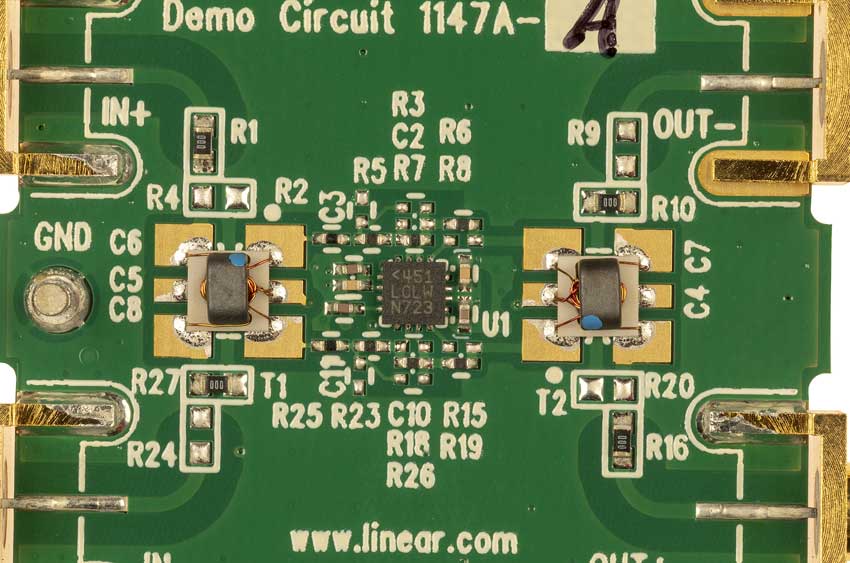

- LTC6404-1 Demo Circuit - Impedance Matching & Noise Measurements for Fully Differential Amplifiers
下記製品はLTspiceで使用することが出来ます。:
- LTC6404-1
- LTC6404-2
- LTC6404-4
キーサイトGenesys向けのSys-Parameterモデル
Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。
ツールを開くADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開く
