LTM4601AHV

製造中

PLL、出力トラッキングおよびマージニングを備えた12A、28V入力のDC/DC μModuleレギュレータ

データシート
製品モデル
8
1Ku当たりの価格
最低価格：$24.01
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 完全なスイッチ・モード電源
  • 広い入力電圧範囲：4.5V～28V
  • 出力電流：標準12A（DC）、14A（ピーク値）
  • 出力電圧範囲：0.6V～5V
  • 出力電圧トラッキングおよびマージニング
  • 冗長実装パッドにより、半田接合強度が向上
  • 複数のμModuleレギュレータを並列接続することにより、電流分担を実現
  • 差動リモート検出による高精度レギュレーション
  • PLL周波数同期
  • 全DC誤差：±1.5%
  • 電流フォールドバック保護（起動時はディスエーブル）
  • SnPb仕上げまたはRoHS準拠の仕上げ
  • 動作温度範囲：－55℃～125℃（LTM4601AHVMPV）
  • 超高速（UltraFast™）トランジェント応答
  • 5V入力、3.3V出力時の効率：最大95%
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 改善された（15mm × 15mm × 2.82mm）表面実装LGAパッケージと（15mm × 15mm × 3.42mm）BGAパッケージ
LTM4601AHV
PLL、出力トラッキングおよびマージニングを備えた12A、28V入力のDC/DC μModuleレギュレータ

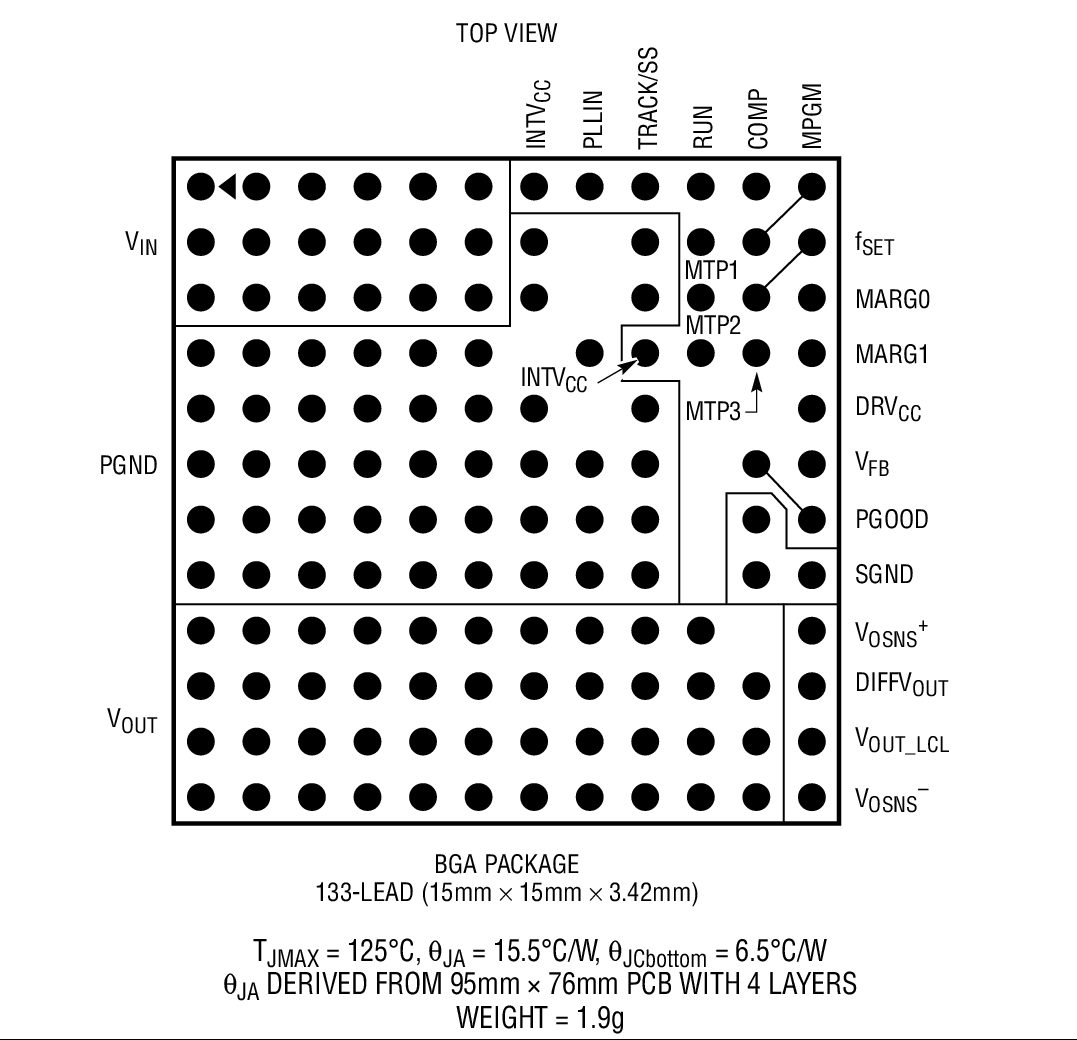

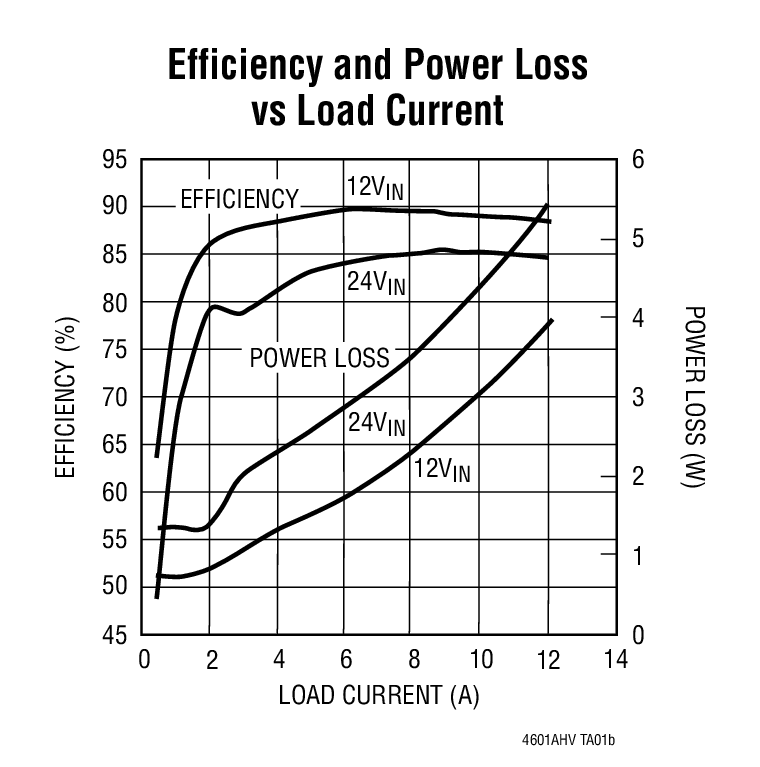

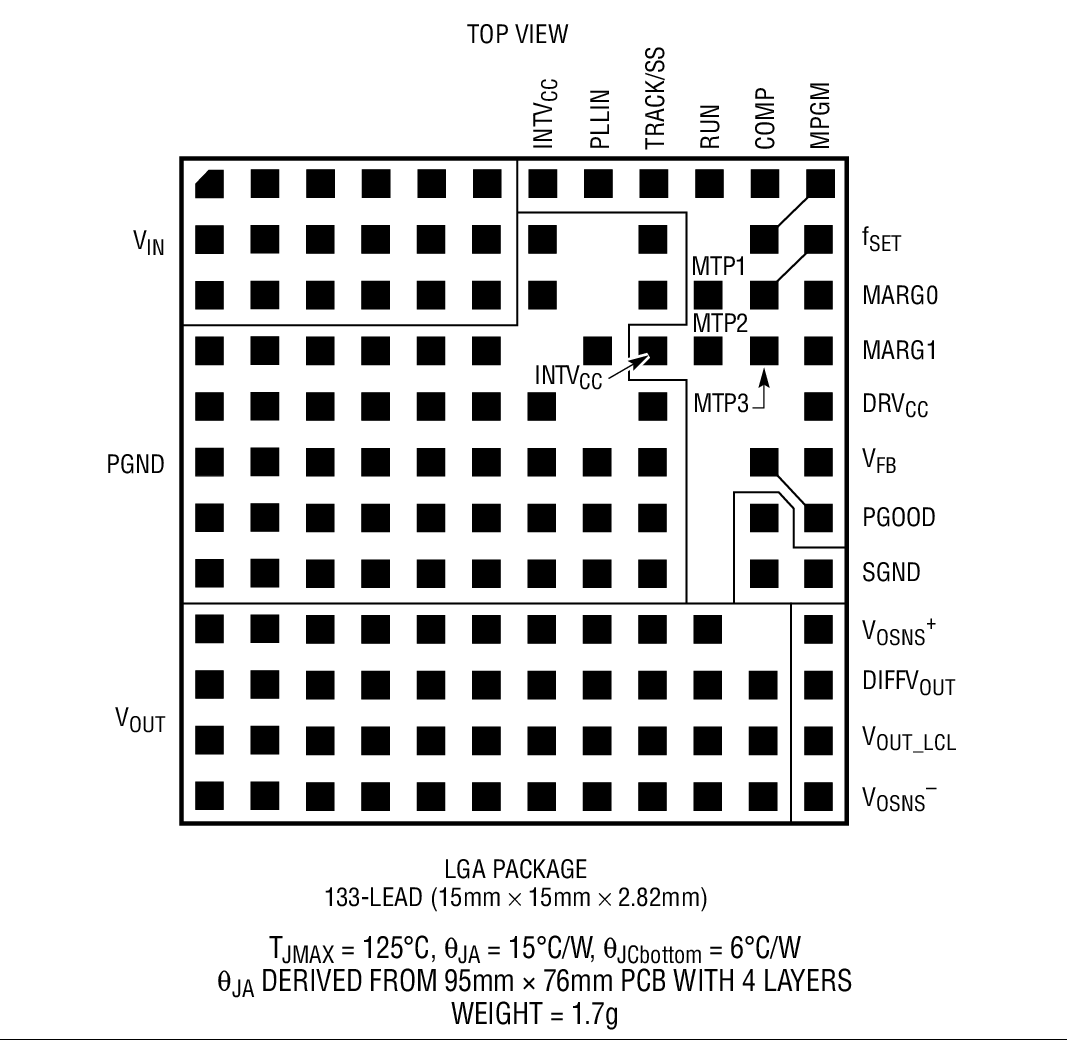

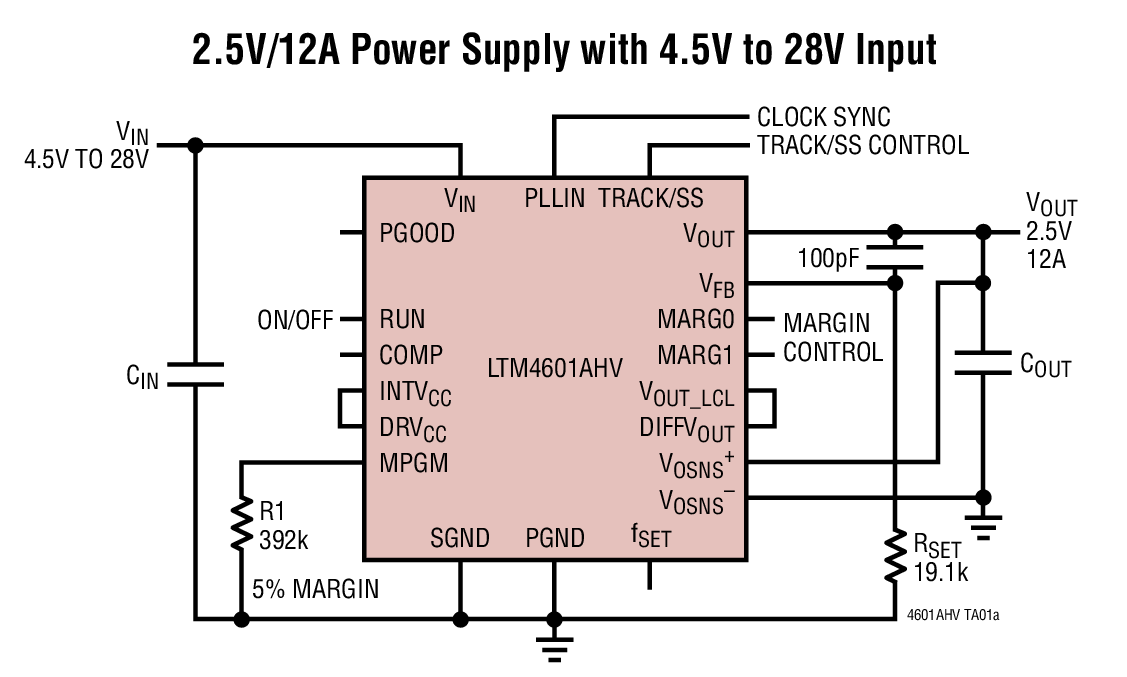

2.5V/12A Power Supply with 4.5V to 28V Input Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Circuit Monitors 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Power System Managers & Sequencers 1
LTC2975
新規設計に推奨 入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Protection Switches & Controllers 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
スイッチング・レギュレータ 1
LTM4620A
製造中 デュアル13Aまたはシングル26A DC/DC μModuleレギュレータ
電圧制御発振器（VCO） 1
LTC6908
スペクトラム拡散変調付き抵抗設定SOT-23発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LTM4601
  • LTM4601-1
  • LTM4601A
  • LTM4601A-1
  • LTM4601AHV
  • LTM4601HV
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1414B-B

LTM4601AHVEV Demo Board | 28V, 12A DC/DC µModule Regulator with Remote Sense

今すぐ購入 詳細を表示

製品詳細

DC1414B-B: Demo Board for the LTM4601AHV 12A, 28VIN DC/DC µModule Regulator with PLL, Output Tracking and Margining.
DC1414B-B
LTM4601AHVEV Demo Board | 28V, 12A DC/DC µModule Regulator with Remote Sense

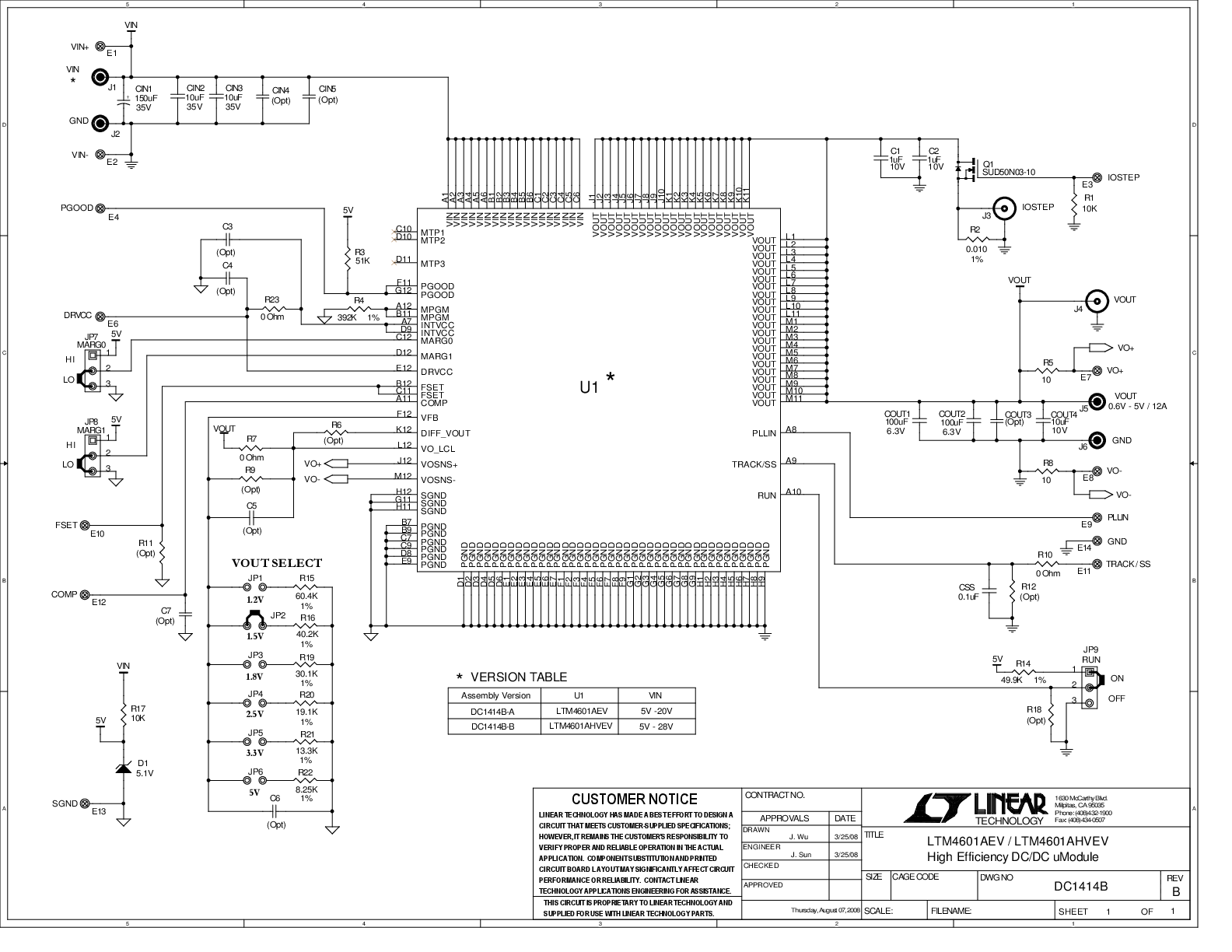

DC1414B-B - Schematic
