MAX9632

製造中止

36V、高精度、低ノイズ、高帯域アンプ

ADCバッファに最適な高速セトリング、高電圧オペアンプ

データシート (Rev. 5)
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高分解能ADCドライバアプリケーションに最適なDCおよびAC性能
    • 利得帯域幅：55MHz
    • セトリング時間：600ns (16ビット精度の場合)
    • THD：-128dB (10kHz時)
    • 低入力オフセット電圧：125µV (max)
    • 超低入力電圧ノイズ：0.94nV/√Hz
    • 低入力オフセット温度ドリフト：0.5µV/℃(max)
    • ユニティゲイン安定
  • 高電圧フロントエンド用の広い電源範囲
    • 電源範囲：+4.5V～+36V
  • ESD保護によって信頼性を向上
    • ESD：±8kV HBMおよび±1kV CDM
  • 低ピン数パッケージによって基板スペースを低減
    • 8ピンSO、µMAX、TDFNパッケージ
MAX9632
36V、高精度、低ノイズ、高帯域アンプ
MAX9632：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 5

デザイン・ノート 2

技術記事 6

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 必要物をすべて含んだMAXREFDES5用の簡便な評価キット
  • 一般的なアナログ入力範囲を備えた最適化されたAFE
  • 小型形状のテストプラットフォーム
  • 関連する全リファレンスデザインファイルが付属

製品詳細

MAXSANTAFEEVSYSキットを使うと、ベンチ電源、信号発生器、またはXilinx開発キットを必要とせずに、4チャネル16ビット、絶縁型アナログフロントエンド(AFE)リファレンスデザインのMAXREFDES5の機能を迅速にデモおよび評価することができます。このリファレンスデザインボードは、電源とデータ通信の両方をボードに提供する付属のUSB-SPIアダプタを介してPCに接続されます。AFEリファレンスデザインをテストするために、マキシムのデジタル-アナログコンバータ(DAC)の1つを利用したUSB給電式の信号発生器ボードも含まれています。Windows®ベースのグラフィカルユーザーインタフェース(GUI)は、ボードと通信して各種のアナログ信号テストパターンを生成し、AFEの測定データへのアクセスを簡素化します。

MAXREFDES5リファレンスデザインは、-10V～+10V、0V～10V、および4～20mAの電流ループ信号を許容する4チャネルアナログフロントエンド(AFE)です。この設計は、マルチレンジ入力設定機能を備えた16ビットADC (MAX1301)および低ノイズ、ハイインピーダンスアナログバッファ(MAX9632)を2つの入力チャネルに備え、16ビットシステムで最高の性能を実現するための超高精度4.096V電圧リファレンス(MAX6126)を内蔵しています。600VRMSデジタルアイソレータ(MAX14850)と3Wトランスドライバ(MAX256)は、必要な絶縁型データおよび電源接続をホストシステムに提供します。LDOレギュレータ(MAX1659)は、安定化された+12V、-12V、および5Vの電源レールをアナログフロントエンドに提供します。

EVキットの内容
  • MAXREFDES5 4チャネルAFEボード
  • USB2PMB1 USB-Pmod™ Type 2Aアダプタボード
  • MAX5216DACLITE信号発生器ボード
  • フッククリップを備えた2本のワイヤ(赤 x 1、黒 x 1)
  • 2本のUSB Type Aオス-USB Type B Miniケーブル
  • ドキュメント、GUIアプリケーション、およびUSBドライバを備えたUSBフラッシュドライブ



アプリケーション

  • 産業用データ収集
  • プログラマブルオートメーションコントローラ(PAC)
  • プログラマブルロジックコントローラ(PLC)
  • 比例/積分/微分(PID)コントローラ
MAXSANTAFEEVSYS
MAXREFDES5 4チャネルアナログフロントエンドの評価キット

リファレンス・デザイン

maxrefdes5fig00
maxrefdes5fig00
maxrefdes5fig01
Santa Fe (MAXREFDES5) Circuits from the Lab®

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

詳細なリファレンス・デザインを表示

機能と利点

アプリケーション

  • 高精度
  • ±10V、0～10V、および4～20mA入力
  • 絶縁された電源とデータ
  • 小型のプリント基板(PCB)
  • デバイスドライバ
  • Cのソースコード例
  • Pmod™対応形状
  • 産業用センサー
  • プロセス制御
  • 産業用オートメーション
  • PLC
  • 医療

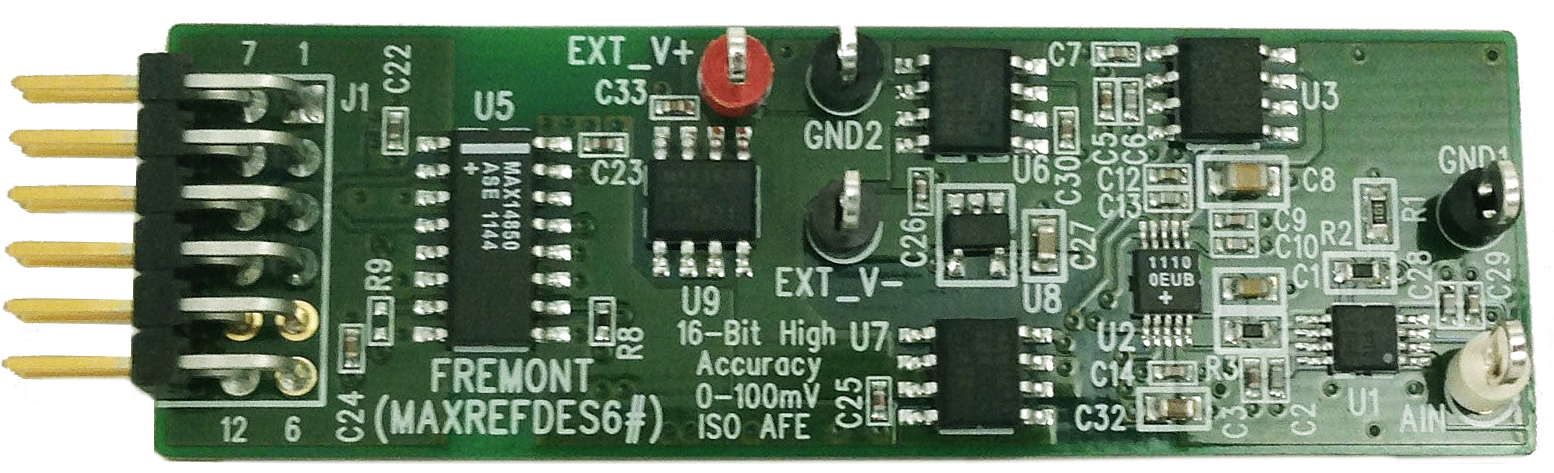

MAXREFDES6
MAXREFDES6

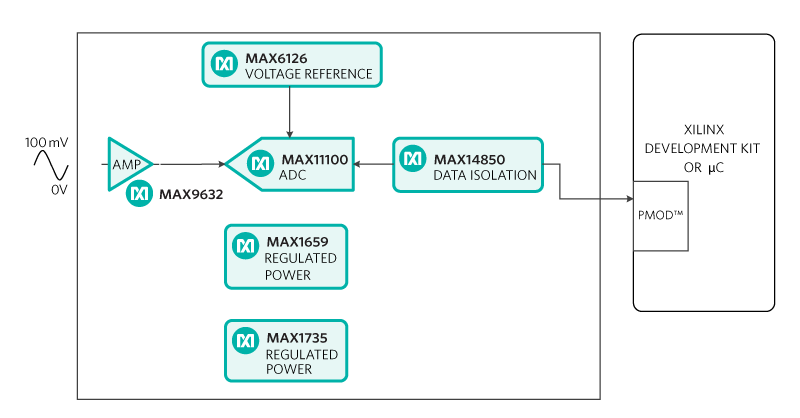

MAXREFDES6 - Design Block Diagram
MAXREFDES6 (Fremont) Circuits from the Lab®

16-Bit, High-Accuracy, 0 to 100mV Input, Isolated Analog Front-End (AFE)

詳細なリファレンス・デザインを表示

機能と利点

Features

  • Applications
  • High-accuracy analog input
  • High impedance
  • 0 to 100mV input range
  • Isolated data path
  • Small printed-circuit board (PCB) area
  • Device drivers
  • Example C source code
  • Pmod™-compatible form factor

Applications

  • Low-voltage output sensors
  • Process control
  • Medical

Competitive Advantages

  • Unique single-ended architecture
  • Optimized board size
  • Magnetically immune data path isolation
MAXREFDES46
MAXREFDES46
MAXREFDES46-Fig01
MAXREFDES46 Circuits from the Lab®

4-Channel Analog Input/Output

詳細なリファレンス・デザインを表示

機能と利点

Features

  • Programmable high-accuracy current/voltage output
  • High accuracy
  • ±10V, 0 to 10V, and 4–20mA Inputs
  • Current output drives 0 to 1kΩ
  • Voltage output drives loads down to 1kΩ
  • Extensive error reporting
  • Isolated power and data
  • Device drivers
  • Example C source code

Competitive Advantages

  • Flexibility
  • System safety
  • Small solution size

Applications

  • PLCs
  • DCS
  • Distributed I/Os
  • Embedded systems
  • Industrial control and automation

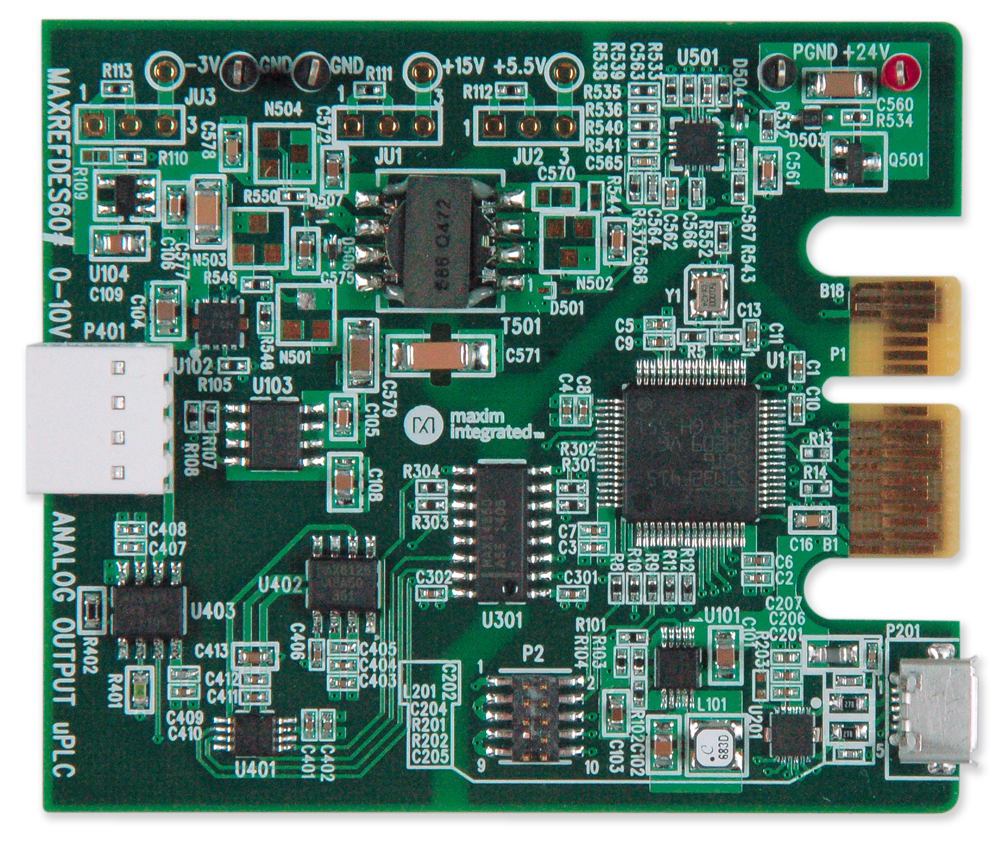

MAXREFDES60
MAXREFDES60
This single channel analog output reference design is in the micro PLC form factor. The on-board microcontroller controls a 16-bit DAC to produce a high accuracy 0-10V output. The design features isolated power and data.
MAXREFDES60 Circuits from the Lab®

16ビットアナログ出力Micro PLC

詳細なリファレンス・デザインを表示

機能と利点

  • 高精度
  • 出力電圧：0～10V (±20%オーバーレンジ)
  • 絶縁型電源およびデータ
  • Micro PLC形状
  • デバイスドライバ
  • Cソースコード例
  • 試験データ
MAXREFDES150 pocket io system
MAXREFDES150 pocket io system
MAXREFDES150 Circuits from the Lab®

Pocket IO PLC Development Platform

詳細なリファレンス・デザインを表示

機能と利点

  • Two analog input channels ±12V, differential, 0V to +12V range per pin, 24-bit ADC
  • Two analog input channels ±24mA, 24-bit ADC
  • Analog output channel 0V to ±12V, 16-bit DAC
  • Eight digital input channels 36V (max) configurable for IEC® 61131-2 input types 1, 2, and 3
  • Eight digital output channels; 640mA high-side switches or 640mA push-pull at 24V
  • Two RS-485 COM ports; half-duplex up to 42Mbps data rate
  • Three DC-motor controllers: 9V to 32V full-bridge DC-motor drivers, up to 2.5A peak motor current (supplied by separate power supply)
  • Four IO-Link master ports with M12 female connectors
  • Fully IO-Link version 1.1 compliant
  • TEConcept IO-Link master stack

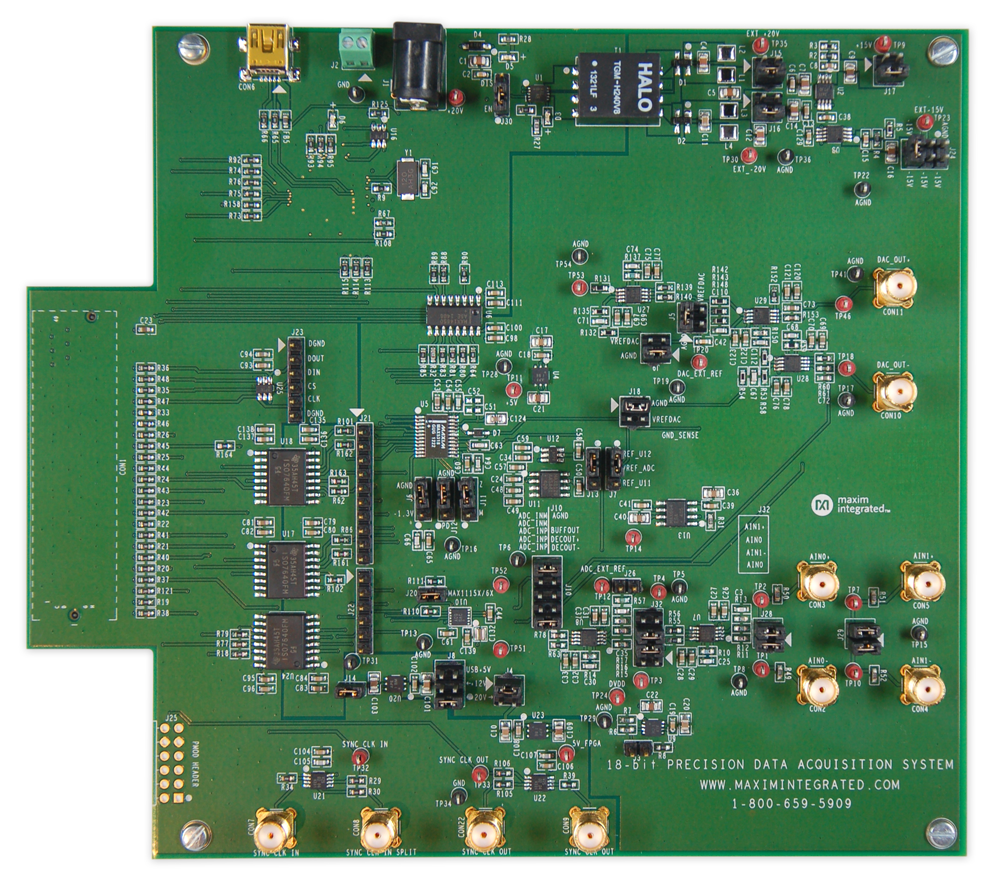

MAXREFDES74
MAXREFDES74
MAXREFDES74 Circuits from the Lab®

MAXREFDES74：18ビット高精度データ収集システム

詳細なリファレンス・デザインを表示

機能と利点

リファレンスデザインのMAXREFDES74#は、以下を特長とします。

  • 電源およびデータの絶縁
  • 柔軟性が高く、設定可能な反転または非反転入力構成
  • ユニポーラまたはバイポーラ入力(ADC)および出力(DAC)

MAX11156

  • 分解能：18ビット、ミッシングコードなし
  • SN比：94.4dB
  • THD：-107dB (1kHz時)
  • バッファを備えた内部または外部電圧リファレンス入力
  • 内部リファレンスの温度係数：-6ppm/℃ (typ)
  • 単一電源：5V
  • 真のバイポーラ入力範囲：±5V

MAX5318

  • 分解能：18ビット、ミッシングコードなし
  • 高精度INL：±2 LSB (max)
  • セトリング時間：3µs
  • ユーザー設定可能なオフセットおよび利得較正
  • 温度に対するオフセットおよび利得ドリフト：±0.5ppm/℃ (typ)
  • フォース/センス出力
  • 50MHz SPI対応インタフェース：1.8V～5.5Vロジック
Santa Fe (MAXREFDES5)
16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)
maxrefdes5fig00
maxrefdes5fig01
MAXREFDES6 (Fremont)
16-Bit, High-Accuracy, 0 to 100mV Input, Isolated Analog Front-End (AFE)
MAXREFDES6
MAXREFDES6 - Design Block Diagram
MAXREFDES46
4-Channel Analog Input/Output
MAXREFDES46
MAXREFDES46-Fig01
MAXREFDES60
16ビットアナログ出力Micro PLC
MAXREFDES60
This single channel analog output reference design is in the micro PLC form factor. The on-board microcontroller controls a 16-bit DAC to produce a high accuracy 0-10V output. The design features isolated power and data.
MAXREFDES150
Pocket IO PLC Development Platform
MAXREFDES150 pocket io system
MAXREFDES74
MAXREFDES74：18ビット高精度データ収集システム
MAXREFDES74
