AD5592R

量产

内置片内基准电压源和SPI接口的8通道、12位、可配置ADC/DAC

数据手册 (Rev. H)

产品模型: 9

Viewing:

产品详情

下载AD5592R-1-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。

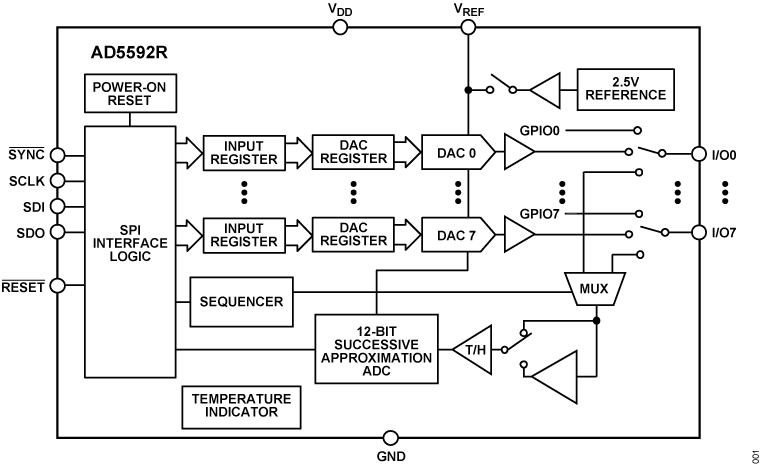

可配置的8通道ADC/DAC/GPIO
可配置为下列任意组合：
- 8个12位DAC通道
- 8个12位ADC通道
- 8个通用数字输入/输出引脚
集成温度传感器

SPI接口
电源电压：2.7 V至5.5 V
1.8 V逻辑兼容性(AD5592R-1)
提供下列封装：

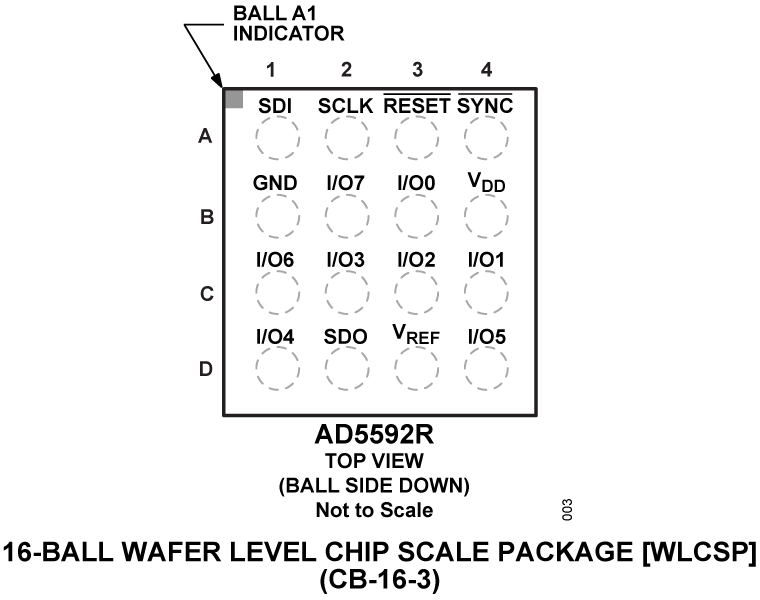

- 16引脚、2 mm × 2 mm WLCSP封装
- 16引脚、3 mm x 3 mm LFCSP封装

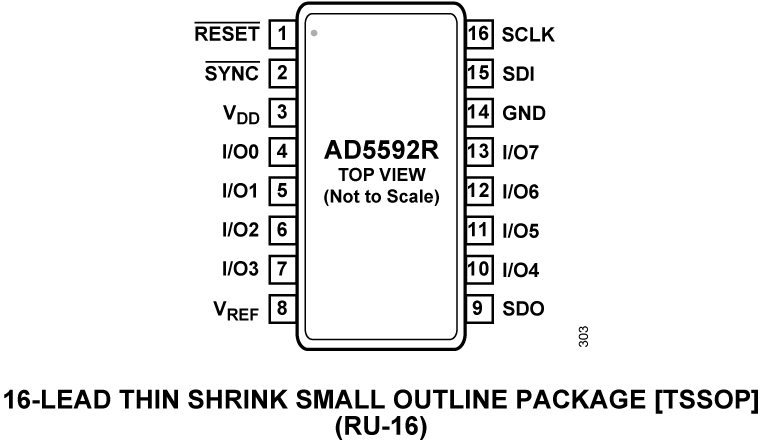

- 16引脚TSSOP封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5592R-1-KGD-PT	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBCBZ-1-RL7	16-Ball WLCSP (1.96mm x 1.96mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBCBZ-RL7	16-Ball WLCSP (1.96mm x 1.96mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBCPZ-1-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBCPZ-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RWBCPZ-1-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5592RWBCPZ-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 2, 2017 - 17_0141 AD5592R-1 Logic Voltage Supply Extension and Associated Timing Update
		PCN17_0141_Form Material_Report
AD5592RBCBZ-1-RL7	量产
AD5592RBCPZ-1-RL7	量产
5月 24, 2018 - 18_0049 Assembly Site Transfer of AD5592R LFCSP Product to ASE Chungli
		PCN18_0049_Form Material_Report Detailed Change Description Detailed Change Description Package Outline Drawing Qualification Plan
AD5592RBCPZ-1-RL7	量产
AD5592RBCPZ-RL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 1
ADP7102	推荐新设计使用	20 V、300 mA低噪声CMOS LDO
基准电压源 3
ADR425	量产	超精密、低噪声、5.00 V XFET® 基准电压源
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
ADR435	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力

工具及仿真模型

IBIS 模型 3

评估套件

AD5592R 评估板

立即购买更多内容

产品详情

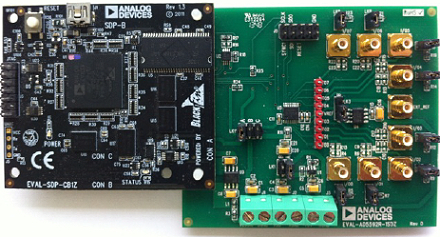

EVAL-AD5592R-1SDZ评估板可帮助客户快速进行新型AD5592R-1电路原型制作，并缩短设计时间。 AD5592R-1采用2.7 V至5.5 V单电源供电，内置2.5 V基准电压源，可提供2.5 V至5 V范围的输出电压。另外，还可使用外部基准电压源（评估板提供2.5 V基准电压源）来提供0 V至V_REF或0 V至2 × V_REF输出。

AD5592R-1产品数据手册提供该器件的完整数据，使用评估板时应同时参考用户指南与数据手册。

EVAL-AD5592R-1SDZ评估板通过EVAL-SDP-CB1Z SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户设置AD5592R-1。

评估套件内容

EVAL-AD5592R-1SDZ评估板
光盘包含
可自行安装的评估软件，允许用户控制该板，并使用器件的全部功能
EVAL-AD5592R-1SDZ用户指南电子版

其他设备与软件要求

EVAL-SDP-CB1Z系统演示平台，包括USB电缆
运行Windows XP SP2、Windows Vista或Windows 7，且带有USB 2.0端口的PC

在线资源

文档要求
AD5592R-1数据手册
EVAL-AD5592R-1SDZ用户指南
软件要求
AD5592R-1评估软件（可从EVAL-AD5592R-1SDZ产品页面下载）

资料

UG-753: Evaluating the 8-Channel, 12-Bit, Configurable ADC/DAC/GPIO AD5592R with On-Chip Reference and SPI Interface
0001/1/1

UG-754: Evaluating the AD5592R-1 8-Channel, 12-Bit, Configurable ADC/DAC/GPIO
0001/1/1

软件

AD5592R Evaluation Software
314.09 M

四个 PMOD 转 Arduino 转接器

立即购买更多内容

特性和优点

4-Pmod 连接器通信
- SPI × 2
- I²C × 1
- SPI/UART × 1（跳线可配置）
板载 I2C 上拉电阻，适用于高负载设备（跳线可配置）

产品详情

Arduino 接口出现在许多开发平台上，并用于许多原型设计。PmodTM 标准是 6 针、8 针或 12 针标准，承载 GPIO 和/或串行通信协议。PMD-ARD-INT-LCZ 是一种低成本转接板，可使四个 Pmod 模块与 EVAL-AD5592RPMDZ ，EVAL-AD5593R-PMDZ ，或者 EVAL-AD5770R-PMDZ 评估板或任何等效 Arduino MCU 板连接。此外，还有一个连接矩阵，允许任何微控制器的外部信号连接到四个 Pmod 端口。在四个 Pmod 端口中，两个端口配置为 SPI Pmod，一个端口配置为 I²C Pmod，剩下的端口可配置为 SPI 或 UART Pmod。

资料

UG-2264: PMD-ARD-INT-LCZ Hardware User Guide (Rev.0)
2024/11/6

PMD-ARD-INT-LCZ Design Support Files
2024/11/6

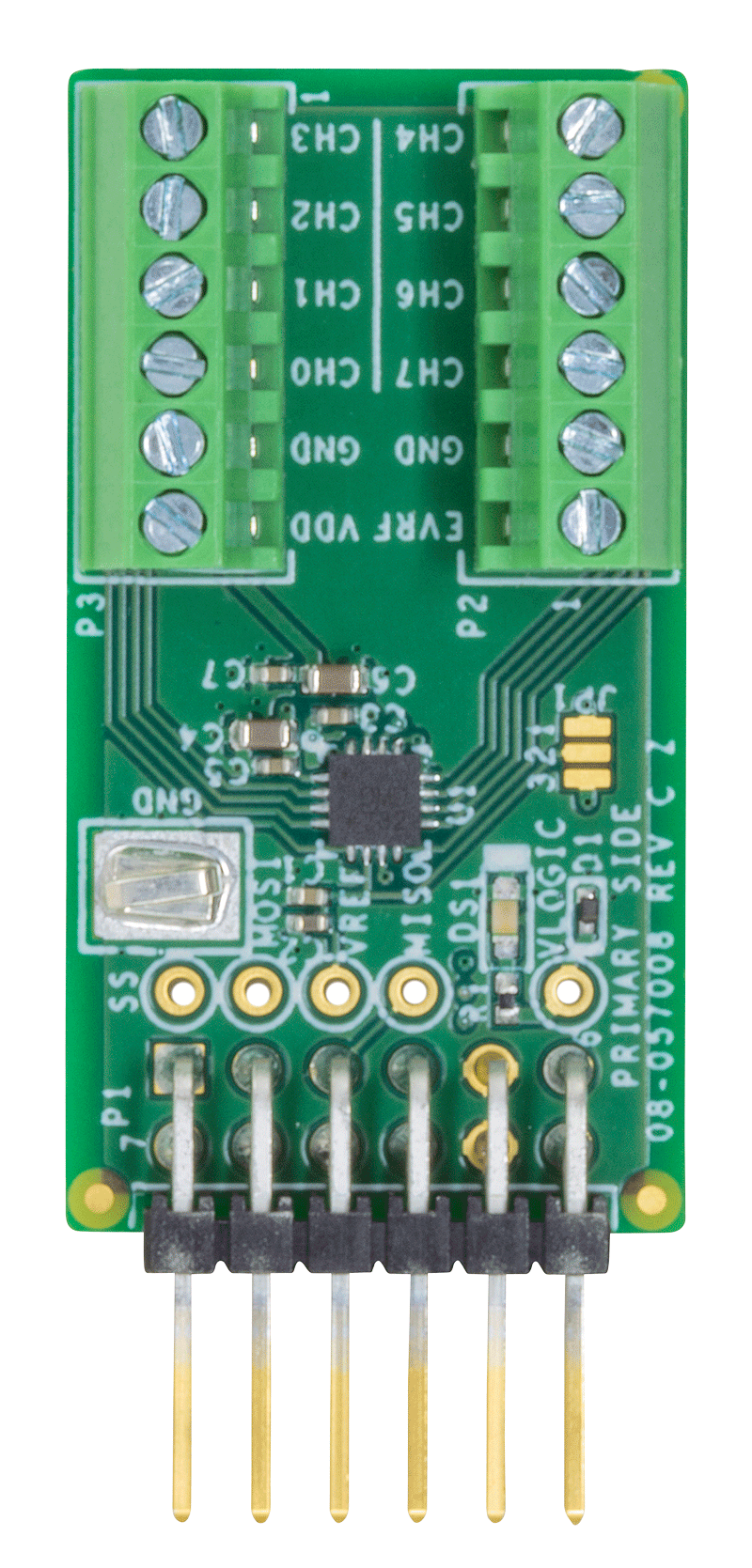

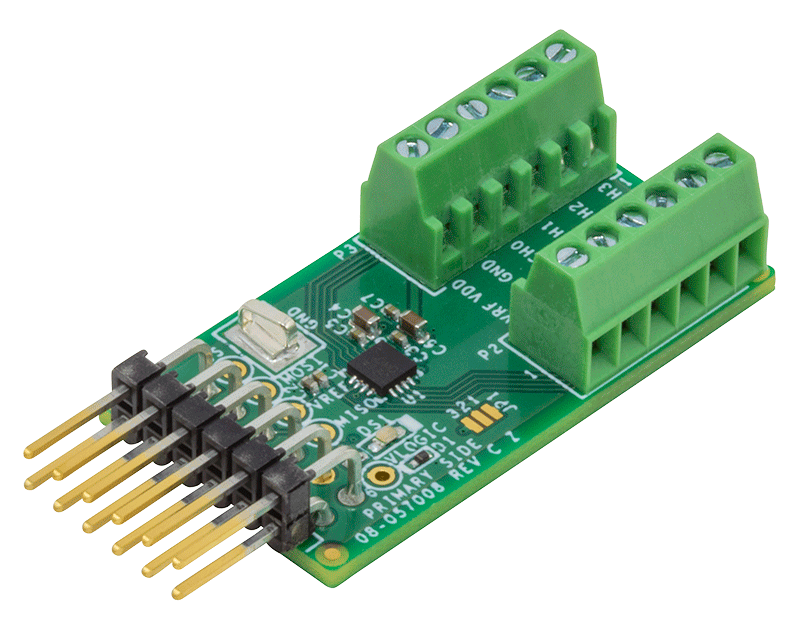

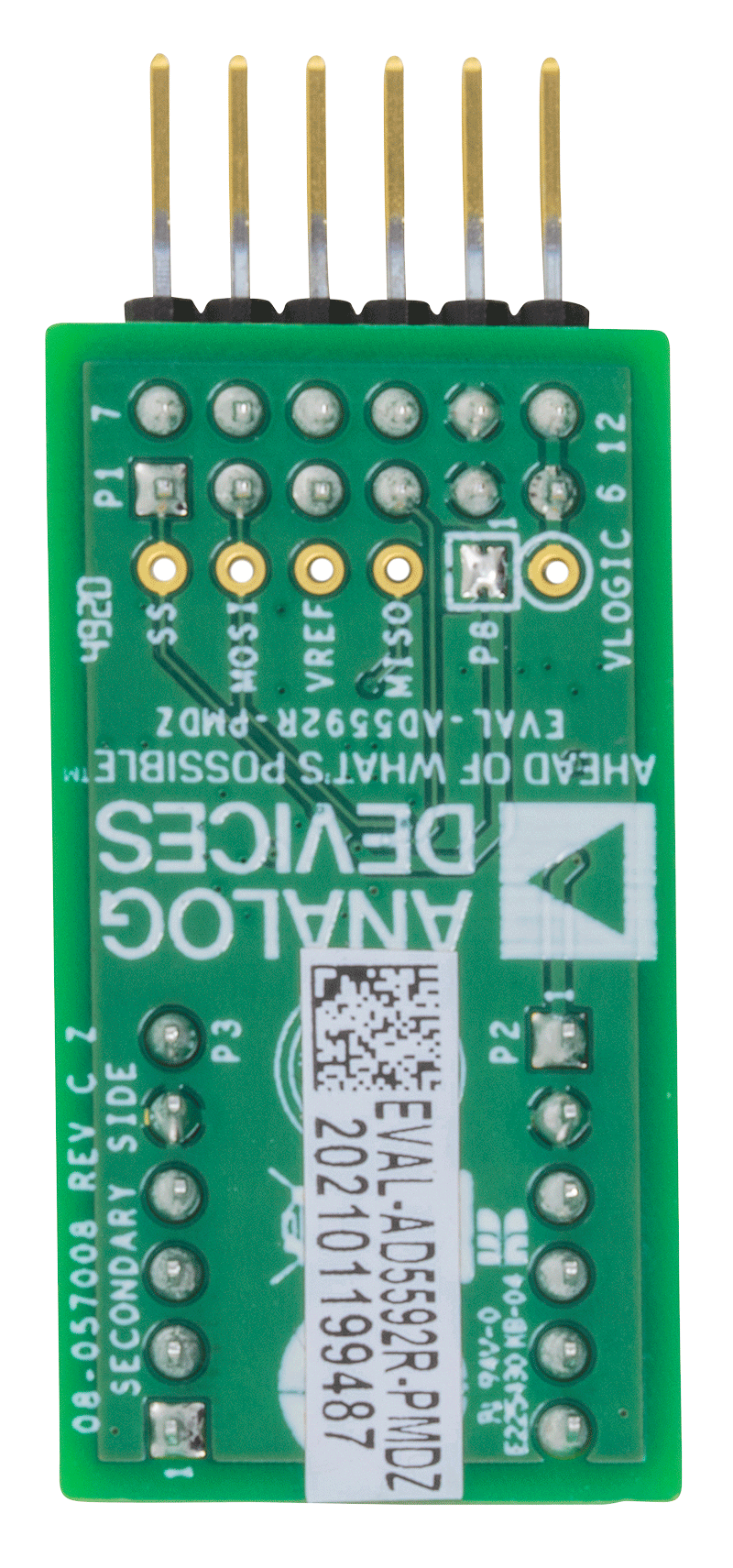

是一款灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、SPI接口PMOD模块。

立即购买更多内容

特性和优点

8通道、12位ADC和DAC
可配置输出到DAC、ADC和GPIO
可连接到FPGA和MCU平台

产品详情

PMOD兼容评估/原型制作板是一款灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、SPI接口PMOD模块。该板用作全功能产品评估板的低成本替代方案，提供端子板连接，无需额外的信号调理。直接的电气和物理连接都能帮助您快速启动硬件和软件，以便开发您的解决方案。

许多MCU或FPGA开发板上还提供SPI PMOD外设连接器，其中EVAL-AD5592R-PMDZ可直接连接到这些系统中。进行原型制作时，该板与ADICUP3029开发平台一起使用，并可使用下方的参考代码定制您自己的代码。
