AD5934

量产

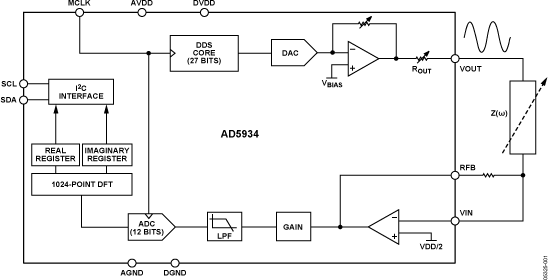

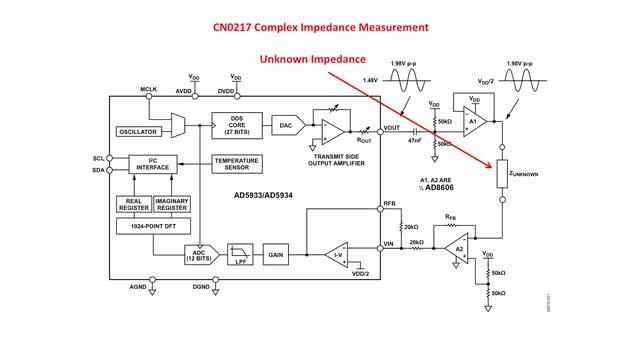

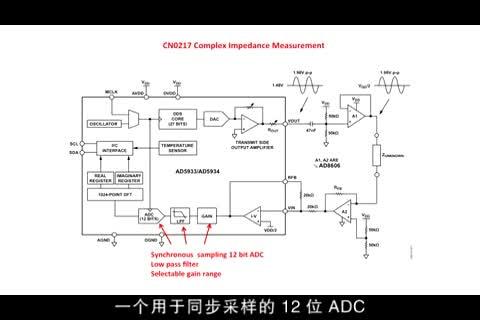

250 kSPS、12位阻抗转换器网络分析仪

数据手册 (Rev. E) 产品选型表

产品模型: 2

Viewing:

产品详情

可编程输出峰峰值激励电压，输出频率最高达100 kHz
可编程频率扫描功能和串行I²C接口
频率分辨率：27位(<0.1 Hz)
阻抗测量范围：1 kΩ至10 MΩ

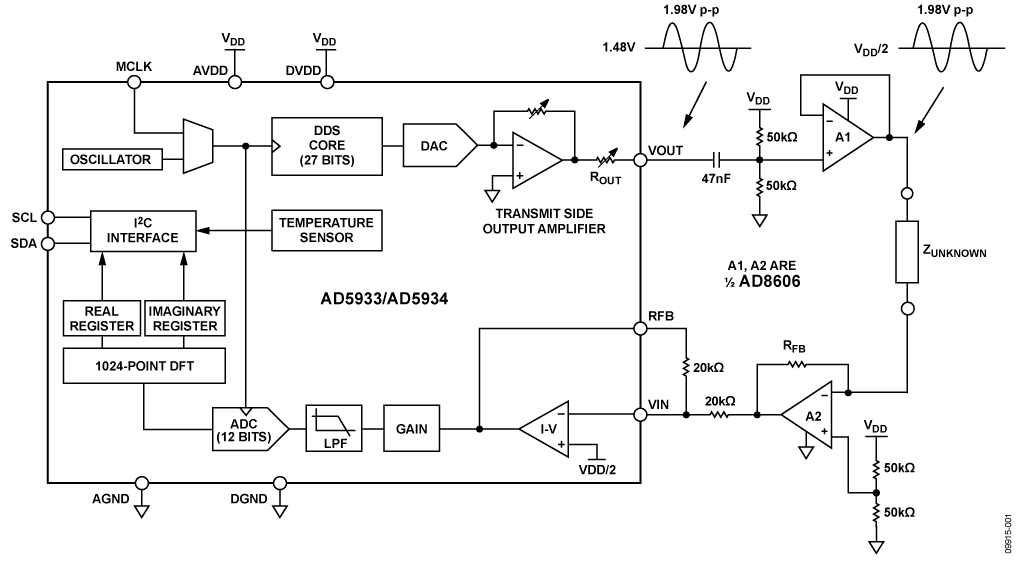

利用附加电路可测量100 Ω至1 kΩ阻抗

相位测量功能
系统精度：0.5%
电源电压：2.7 V至5.5 V
温度范围：-40℃至+125℃

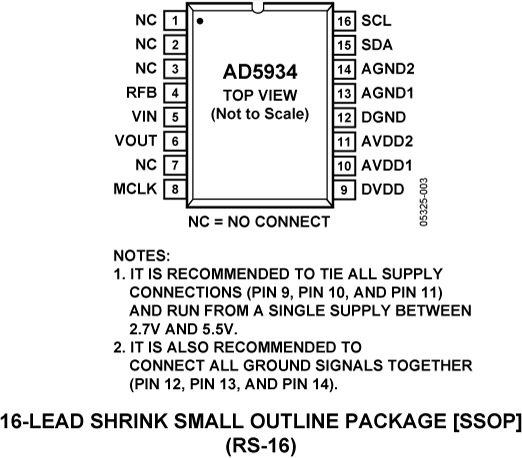

16引脚SSOP封装

参考资料

DDS Design 05/13/2004

Digital Waveform Generator Provides Flexible Frequency Tuning for Sensor Measurement 12/07/2004

DDS Applications 09/26/2005

Two DDS ICs Implement Amplitude-shift Keying 12/25/2003

Video Portables and Cameras Get HDMI Outputs 04/13/2007

Integrated DDS Chip Takes Steps To 2.7 GHz 04/28/2004

Improved DDS Devices Enable Advanced Comm Systems 09/01/2006

ADI Buys Korean Mobile TV Chip Maker 06/07/2006

400-MSample DDSs Run On Only +1.8 VDC 12/01/2002

Synchronized Synthesizers Aid Multichannel Systems 09/20/2005

Simple Circuit Controls Stepper Motors 01/08/2004

Speedy A/Ds Demand Stable Clocks 03/22/2004

The Year of the Waveform Generator 12/01/2005

Impedance Measurement Blood Analysis Systems 01/04/2015

Basics of Designing a Digital Radio Receiver (Radio 101) 03/06/1998

产品亮点 2

Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters 03/08/2008

Impedance-to-Digital Converters—Compact and Easy to Use 01/06/2015

常见问题 1

FAQ 09/30/2021

申请保密协议

提示：

访问AD5933/34阻抗数字转换器示范/配置助手 ... 这款工具是针对阻抗转换器AD5933和AD5934的示范与设计工具。它演示了购买评估板之前配置和使用器件的步骤。此外它还提供了一个设计模式，允许自由控制用户接口，以及计算内部寄存器的设置值。

技术文章：血液分析系统要求宽带宽及快速样本处理周期与分析

欲了解ADI公司其它医疗产品及相关信息，请访问www.analog.com/healthcare

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5934YRSZ	16-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5934YRSZ-REEL7	16-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 19, 2010 - 10_0002 Halogen Free Material Change for SSOP Products Assembled at Amkor
		PCN10_0002_Form Material_Report Reliability Report
AD5934YRSZ	量产
AD5934YRSZ-REEL7	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5934YRSZ	量产
AD5934YRSZ-REEL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

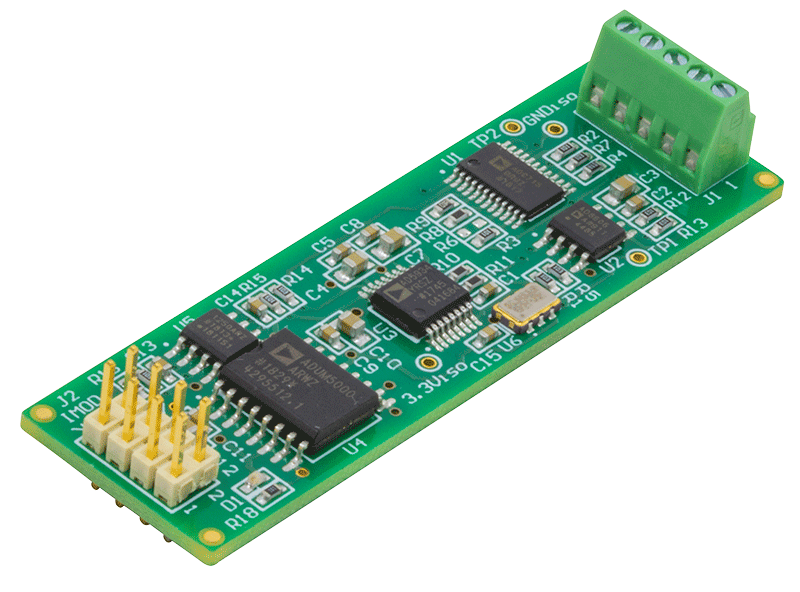

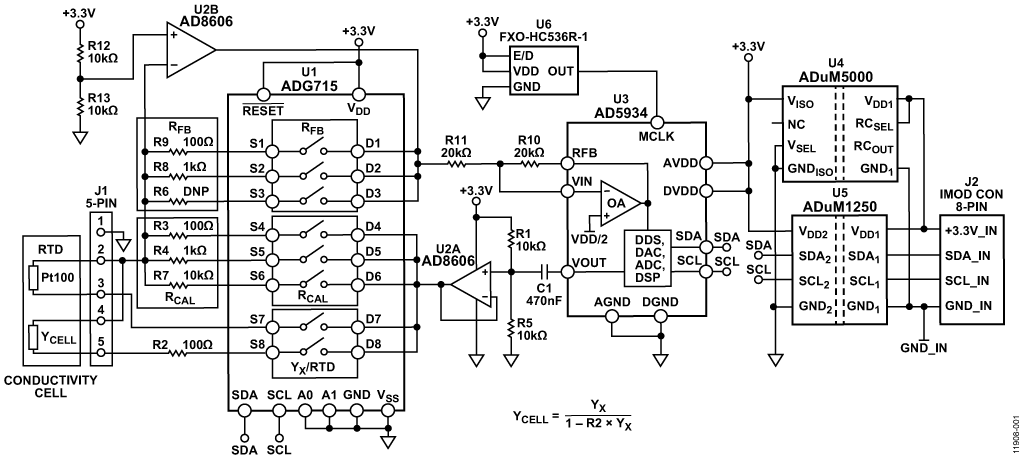

评估套件

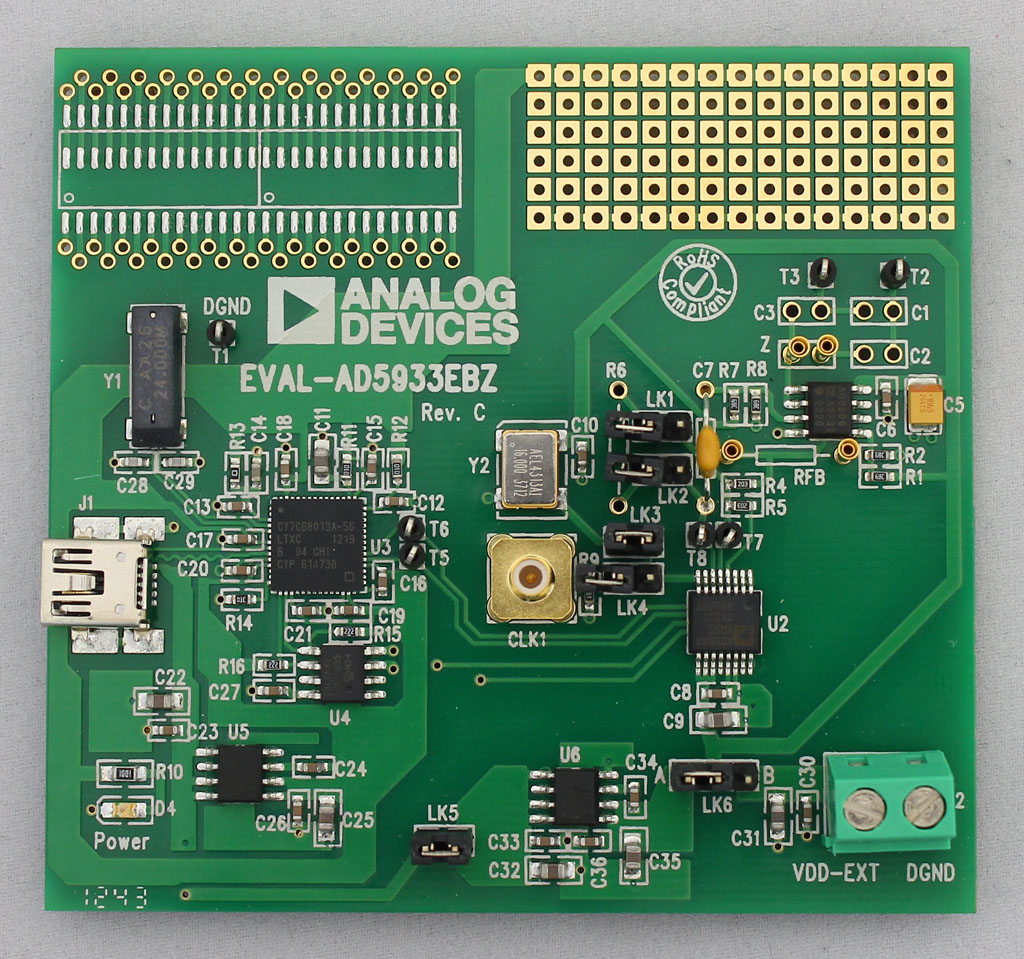

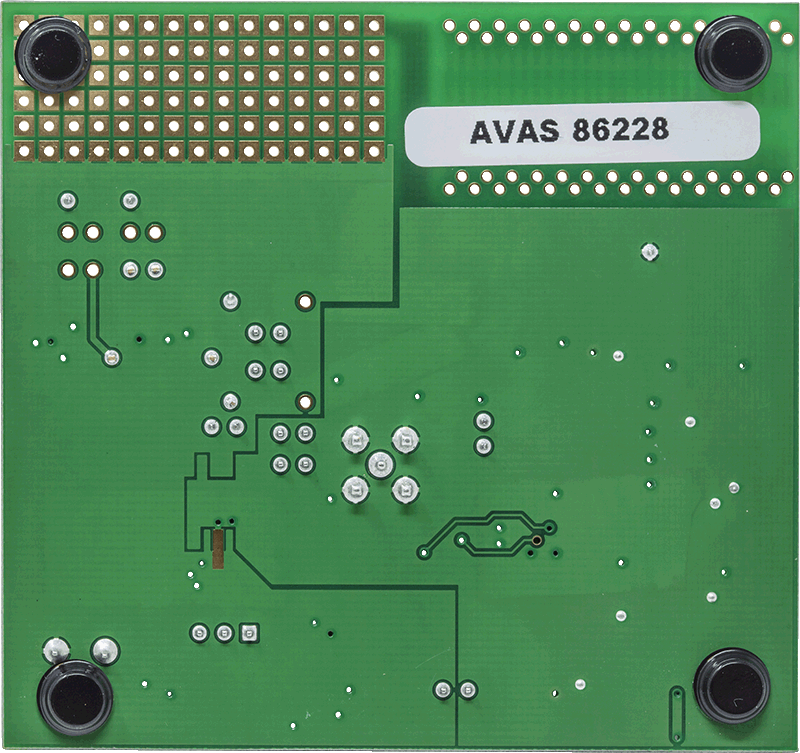

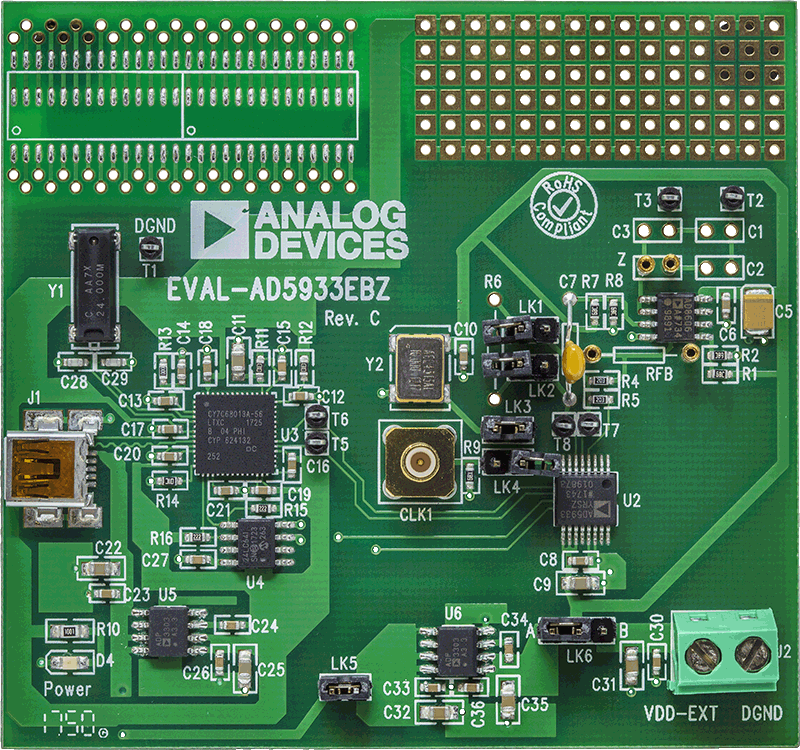

AD5933 评估板

立即购买更多内容

特性和优点

AD5933的全功能评估板
具有频率扫描功能的图形用户界面软件，便于板控制和数据分析
各种电源链接选项
从板载微控制器加载的串行I²C具备独立工作能力
可选系统时钟选项包含内部RC振荡器或片上16 MHz晶振

产品详情

本用户指南介绍EVAL-AD5933EBZ评估板以及为与该器件接口而开发的应用软件。AD5933是一款高精度的阻抗转换器系统，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。频率发生器允许用已知的信号来激励外部复阻抗。外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP引擎在每个激励频率下进行DFT处理。AD5933还内置具有13位分辨率的内部温度传感器。该器件采用2.7 V至5.5 V电源供电。其他板载元件包括：3.0 V基准电压源ADR423，用作该器件单独的模拟部分和数字部分的稳定电源电压，以及超高精度稳压器ADP3303，用作与AD5933接口的板载通用串行总线控制器的电源。用户可以选择从计算机的USB端口为整个电路供电。

该评估板还集成了高性能调整型16 MHz表贴晶振，如需要可用作AD5933的系统时钟。通过USB微控制器可与AD5933接口，该器件可产生与AD5933通信所需的I2C信号。通过位于PC上并从PC运行的Visual Basic®图形用户界面可与USB微控制器接口。AD5933的完整技术规格参见ADI公司的AD5933数据手册。使用评估板时，应同时参阅数据手册和本用户指南。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
