AD7175-8

推荐新设计使用

集成真轨到轨缓冲器的24位、8/16通道、250 kSPS、Σ-Δ型ADC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 快速且灵活的输出速率： 5 SPS至250 kSPS
  • 通道扫描数据速率：50 kSPS/通道（20 μs建立时间）
  • 性能规格
    17.2位无噪声分辨率(250 kSPS)
    20.2位无噪声分辨率(2.5 kSPS)
    24位无噪声分辨率(20 SPS)
    积分非线性(INL)： FSR的±1 ppm
  • 50 Hz和60 Hz滤波抑制：85 dB，建立时间为50 ms
  • 用户可配置的输入通道
    8个全差分通道或16个单端通道
    交叉点多路复用器
  • 2.5 V片内基准电压源（±2 ppm/°C漂移）
  • 真正的轨到轨模拟和基准输入缓冲器
  • 欲了解更多特性，请参考数据手册

AD7175-8
集成真轨到轨缓冲器的24位、8/16通道、250 kSPS、Σ-Δ型ADC

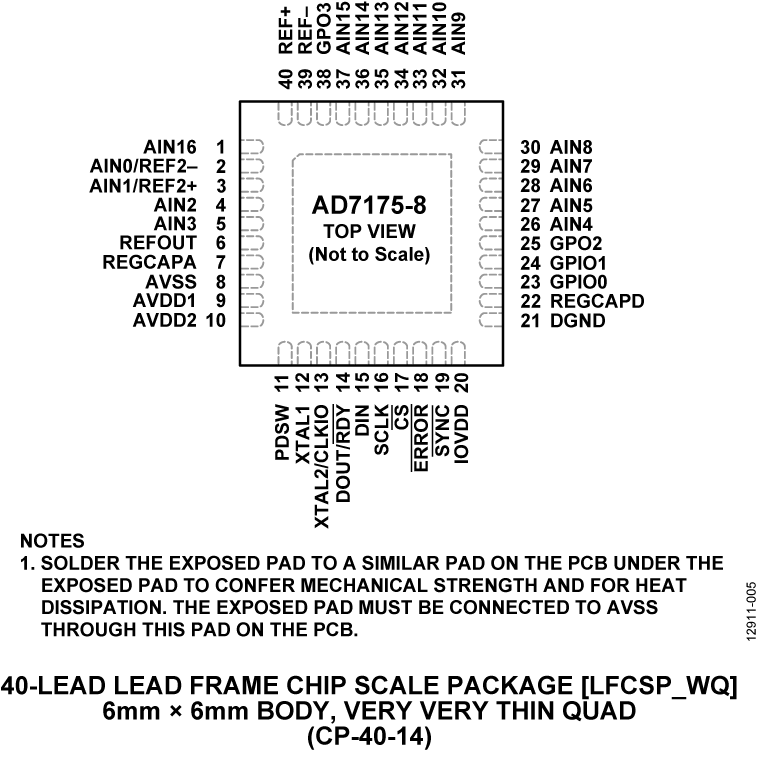

AD7175-8 Functional Block Diagram AD7175-8 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 1

技术文章 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

学习如何开始使用Mbed 1

Mbed是一种开源开发环境，可用于开发ARM微控制器。

Mbed支持 5

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

IBIS 模型 1

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

评估套件

eval board
schematic 1
EVAL-AD7175-8

AD7175-8评估板

立即购买 更多内容

特性和优点

  • AD7175-8的全功能评估板
  • PC控制结合ADI的SDP-B版(EVAL-SDP-CB1Z)
  • PC软件用于控制和数据分析（时域）
  • 独立工作能力

产品详情

EVAL-AD7175-8SDZ评估板具有24位、250 kSPS模数转换器(ADC) AD7175-8，集成模拟输入缓冲器、片上电源调整以及用于放大器评估的外部放大器部分。 一个7 V至9 V AC-DC适配器调节到5 V和3.3 V，以便为AD7175-8供电并支持所有元件。 该评估板通过SDP-B系统演示平台控制器板(EVAL-SDP-CB1Z)连接到USB端口。

AD7175-8评估软件通过用户可访问寄存器接口全面配置AD7175-8器件功能，并提供波形图、直方图形式的直流时域分析和相关的噪声分析，以便评估ADC性能。

该产品数据手册提供AD7175-8的完整规格，使用评估板时应同时参考用户指南UG-901与数据手册。 ADI公司网站上提供有关SDP-B控制器板的完整详细信息。


eval board
schematic 2
schematic 3
schematic 4
EVAL-AD7175-8ARDZ

评估具有真正的轨对轨缓冲器的 24 位、8/16 通道、250kSPS、Σ-Δ ADC AD7175-8

立即购买 更多内容

特性和优点

  • 适用于 AD7175-8 的功能完备的评估板
  • PC 控制与 ADI 公司的 SDP-K1 板 (EVAL-SDP-CK1Z) 配合使用
  • 用于控制和数据分析的 PC 软件（时域）
  • 独立功能

产品详情

EVAL-AD7175-8ARDZ 评估板具有 AD7175-8，这是一款 24 位、250kSPS 模数转换器 (ADC)，带有集成模拟输入缓冲器、板载电源调节和用于放大器评估的外部放大器部分。5V USB 被调节为 5V 和 3.3V；为 AD7175-8 以及支持组件供电。评估板通过系统演示平台 (SDP) 控制器板 EVAL-SDP-CK1Z (SDP-K1) 连接到 USB 端口。

AD717x ACE 软件通过用户可访问的寄存器接口完全配置 AD7175-8 套件功能，并以波形图、直方图和相关噪声分析的形式提供直流时域分析，以进行 ADC 性能评估。产品数据手册提供了 AD7175-8 的完整规格，使用评估板时必须同时参阅数据手册和本用户指南。有关 SDP-K1 控制板的完整详细信息请参阅 Analog Devices 网站。
EVAL-AD7175-8
AD7175-8评估板
EVAL-AD7175-8SDZ Image
EVAL-AD7175-8ARDZ
评估具有真正的轨对轨缓冲器的 24 位、8/16 通道、250kSPS、Σ-Δ ADC AD7175-8

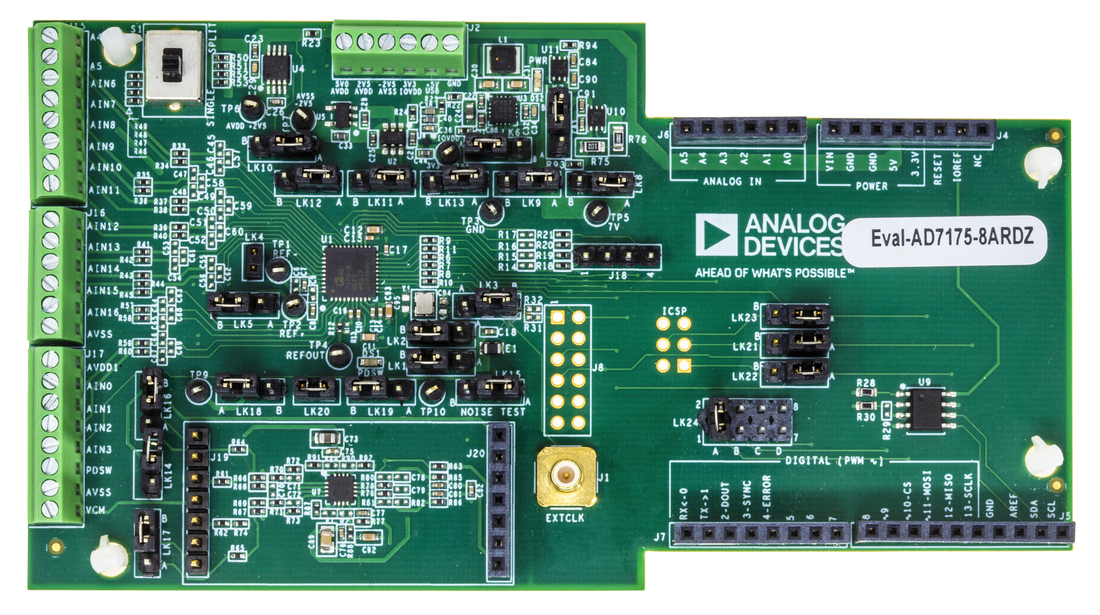

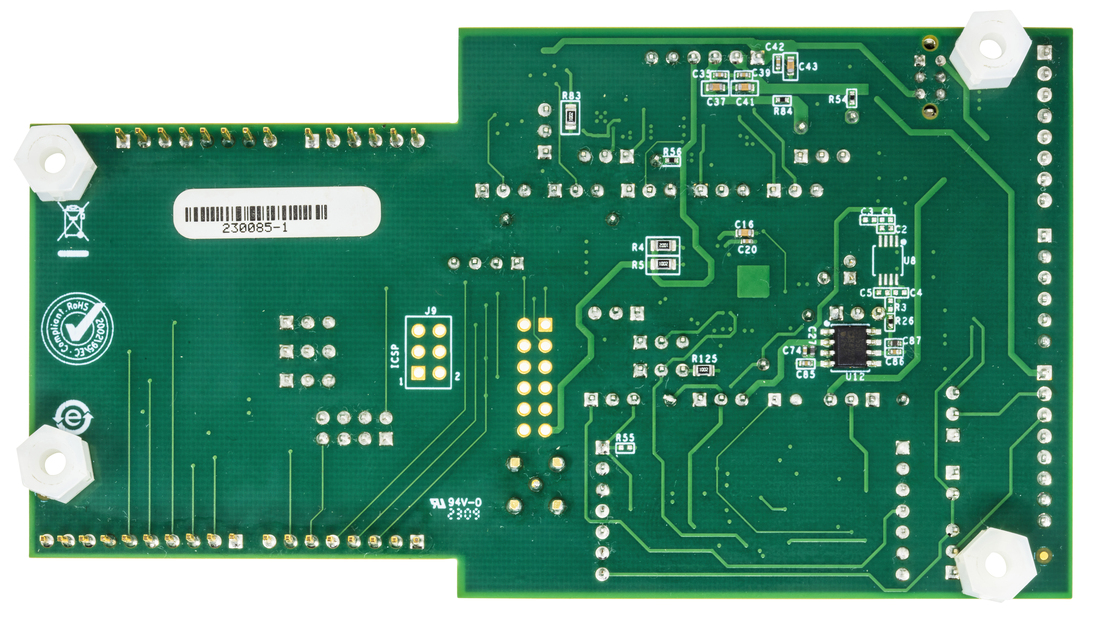

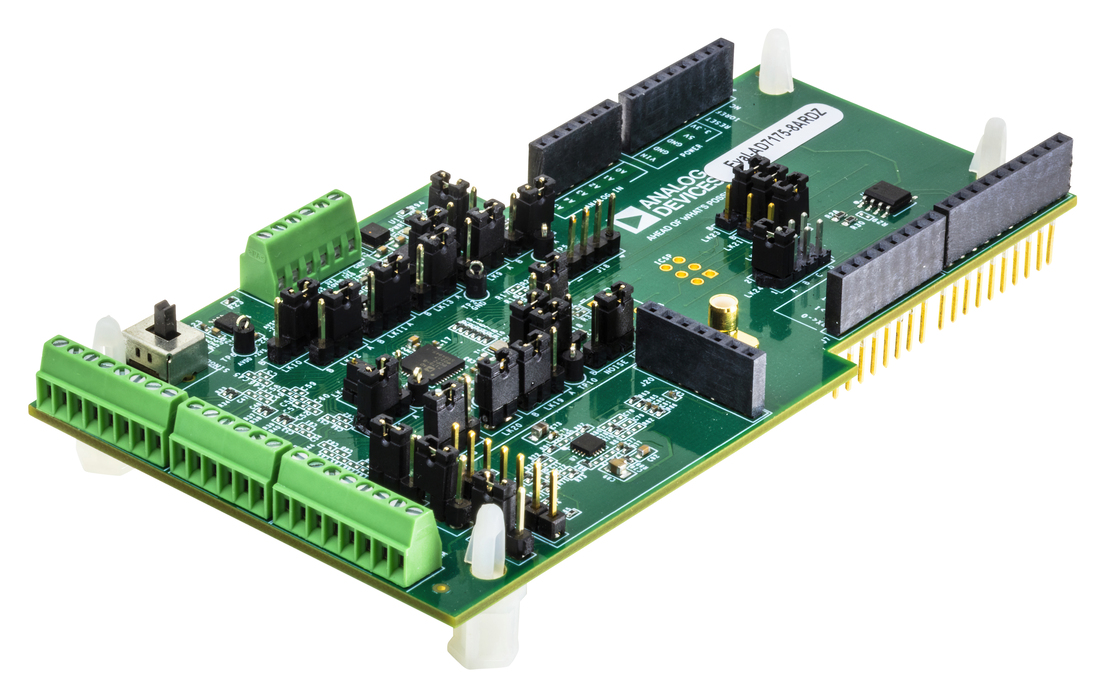

EVAL-AD7175-8ARDZ Board Photo Angle View EVAL-AD7175-8ARDZ Board Photo Top View EVAL-AD7175-8ARDZ Board Photo Bottom View
